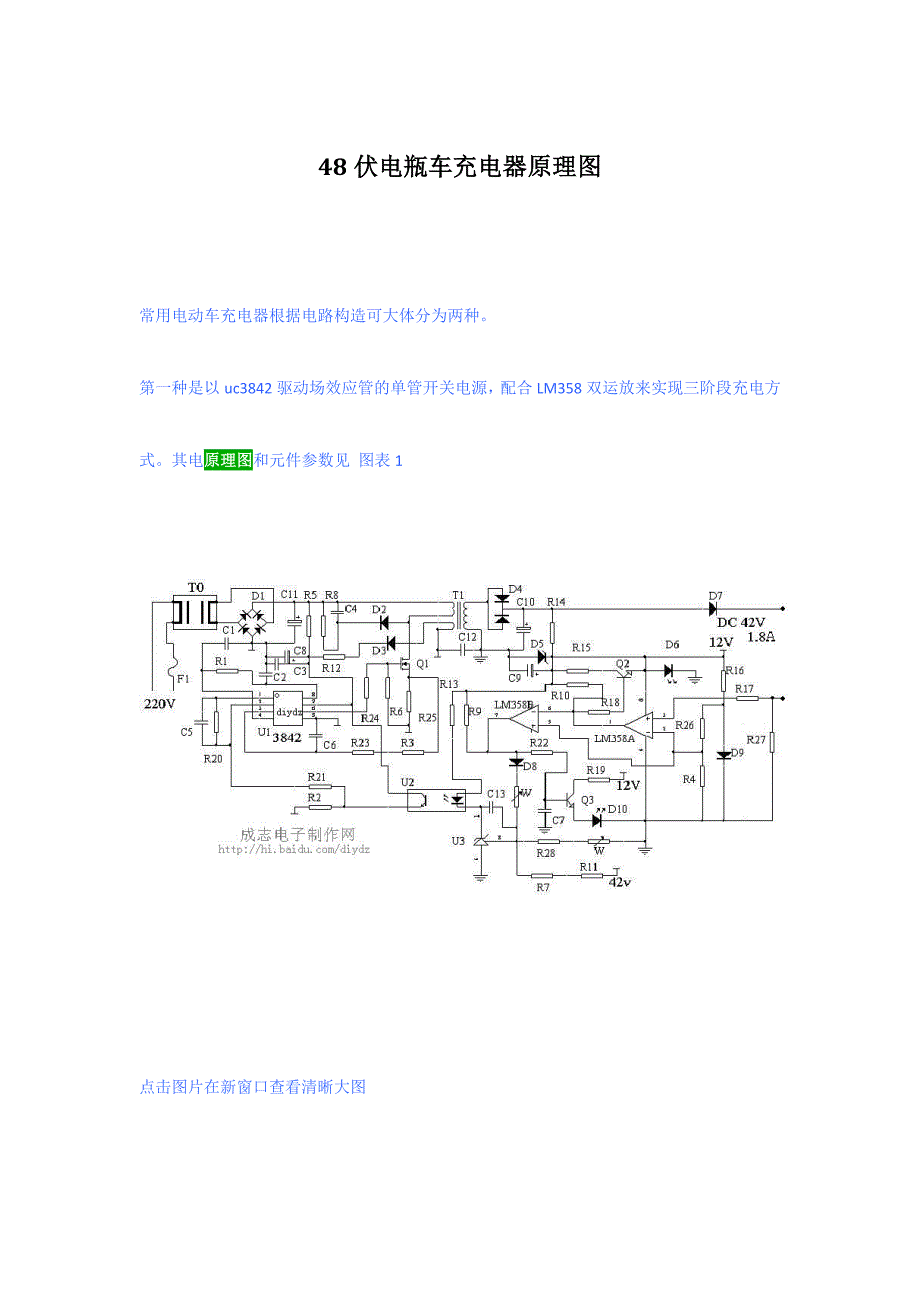

48伏电瓶车充电器原理图常用电动车充电器根据电路构造可大体分为两种第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式其电原理图和元件参数见 图表1 点击图片在新窗口查看清晰大图图表1 工作原理：220v交流电经T0双向滤波克制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电U1 为TL3842脉宽调制集成电路其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调节R25(2.5欧姆)的阻值可以调节充电器的最大电流2脚为电压反馈，可以调节充电器的输出电压4脚外接振荡电阻R1,和振荡电容C1T1为高频脉冲变压器，其作用有三个第一是把高压脉冲将压为低压脉冲第二是起到隔离高压的作用，以防触电第三是为uc3842提供工作电源D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管， U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用调节w2(微调电阻)可以细调充电器的电压D10是电源批示灯D6为充电批示灯 R27是电流取样电阻（0.1欧姆，5w）变化W1的阻值可以调节充电器转浮充的拐点电流（200－300 mA）通电开始时，C11上有300v左右电压。
此电压一路经T1加载到Q1第二路经R5,C8,C3, 达到U1的第7脚逼迫U1启动U1的6脚输出方波脉冲，Q1工作，电流经R25到地同步T1副线圈产生感应电压，经D3,R12给U1提供可靠电源T1输出线圈的电压经D4,C10整流滤波得到稳定的电压此电压一路经D7（D7起到避免电池的电流倒灌给充电器的作用）给电池充电第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚正常充电时，R27上端有0.15－0.18V左右电压，此电压经R17加到LM358第三脚，从1脚送出高电压此电压一路经R18,逼迫Q2导通，D6（红灯）点亮，第二路注入LM358的6脚，7脚输出低电压，迫使Q3关断，D10(绿灯)熄灭，充电器进入恒流充电阶段当电池电压上升到44.2V左右时,充电器进入恒压充电阶段，输出电压维持在44.2V左右，充电器进入恒压充电阶段，电流逐渐减小当充电电流减小到200mA—300mA时，R27上端的电压下降，LM358的3脚电压低于2脚，1脚输出低电压，Q2关断，D6熄灭。
同步7脚输出高电压，此电压一路使Q3导通，D10点亮另一路经D8，W1达到反馈电路，使电压减少充电器进入涓流充电阶段1－2小时后充电结束充电器常用的故障有三大类:1：高压故障 2;低压故障 3：高压，低压均有故障高压故障的重要现象是批示灯不亮，其特性有保险丝熔断，整流二极管D1击穿，电容C11鼓包或炸裂Q1击穿,R25开路U1的7脚对地短路R5开路，U1无启动电压更换以上元件即可修复若U1的7脚有11V以上电压，8脚有5V电压，阐明U1基本正常应重点检测Q1和T1的引脚与否有虚焊若持续击穿Q1，且Q1不发烫，一般是D2,C4失效，若是Q1击穿且发烫，一般是低压部分有漏电或短路，过大或UC3842的6脚输出脉冲波形不正常，Q1的开关损耗和发热量大增，导致Q1过热烧毁高压故障的其她现象有批示灯闪烁，输出电压偏低且不稳定，一般是T1的引脚有虚焊,或者D3,R12开路,TL3842及其外围电路无工作电源另有一种罕见的高压故障是输出电压偏高到120V以上，一般是U2失效，R13开路所致或U3击穿使U1的2脚电压拉低，6脚送出超宽脉冲此时不能长时间通电，否则将严重烧毁低压电路低压故障大部分是充电器与电池正负极接反，导致R27烧断，LM358击穿。
其现象是红灯始终亮，绿灯不亮，输出电压低，或者输出电压接近0V，更换以上元件即可修复此外W2因抖动，输出电压漂移，若输出电压偏高，电池会过充，严重失水，发烫，最后导致热失控，充爆电池若输出电压偏低，会导致电池欠充高下压电路均有故障时，通电前应一方面全面检测所有的二极管，三极管，光耦合器4N35，场效应管，电解电容，集成电路，R25,R5,R12,R27，特别是D4（16A60V,快恢复二极管），C10(63V,470UF)避免盲目通电使故障范畴进一步扩大有一部分充电器输出端具有防反接，防短路等特殊功能其实就是输出端多加一种继电器，在反接，短路的状况下继电器不工作，充电器无电压输出尚有一部分充电器也具有防反接，防短路的功能，其原理与前面简介的不同，其低压电路的启动电压由被充电池提供，且接有一种二极管（防反接）待电源正常启动后，就由充电器提供低压工作电源第二种充电器的控制芯片一般是以TL494为核心，推动2只13007高压三极管配合LM324（4运算放大器），实现三阶段充电见图表2点击图片在新窗口查看清晰大图220V交流电经D1-D4整流，C5滤波得到300V左右直流电此电压给C4充电，经TF1高压绕组，TF2主绕组,V2等形成启动电流。
TF2反馈绕组产生感应电压，使V1，V2轮流导通因此在TF1低压供电绕组产生电压，经D9,D10整流，C8滤波，给TL494,LM324,V3,V4等供电此时输出电压较低TL494启动后其8脚，11脚轮流输出脉冲，推动V3,V4，经TF2反馈绕组鼓励V1,V2使V1,V2,由自激状态转入受控状态TF2输出绕组电压上升，此电压经R29,R26,R27分压后反馈给TL494的1脚（电压反馈）使输出电压稳定在41.2V上R30是电流取样电阻，充电时R30产生压降此电压经R11,R12反馈给TL494的15脚（电流反馈）使充电电流恒定在1.8A左右此外充电电流在D20上产生压降，经R42达到LM324的3脚使2脚输出高电压点亮充电灯，同步7脚输出低电压，浮充灯熄灭充电器进入恒流充电阶段并且7脚低电压拉低D19阳极的电压使TL494的1脚电压减少，这将导致充电器最高输出电压达到44.8V当电池电压上升至44.8V时，进入恒压阶段当充电电流减少到0.3A—0.4A时LM324的3脚电压减少，1脚输出低电压，充电灯熄灭同步7脚输出高电压，浮充灯点亮并且7脚高电压抬高D19阳极的电压使TL494的1脚电压上升，这将导致充电器输出电压减少到41.2V上。
