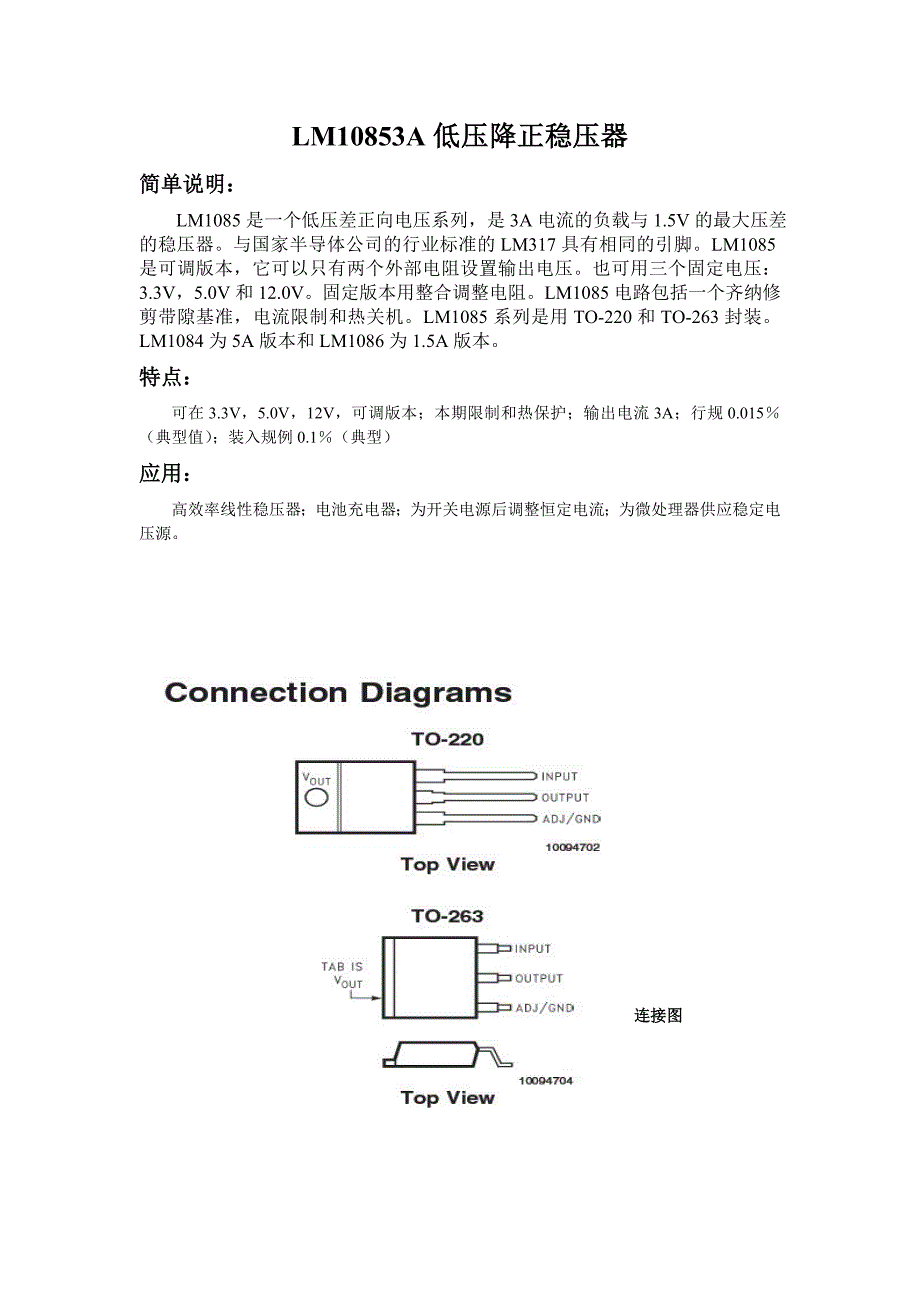

LM10853A 低压降正稳压器简单说明：LM1085 是一个低压差正向电压系列，是 3A 电流的负载与 1.5V 的最大压差的稳压器与国家半导体公司的行业标准的 LM317 具有相同的引脚LM1085 是可调版本，它可以只有两个外部电阻设置输出电压也可用三个固定电压：3.3V，5.0V 和 12.0V固定版本用整合调整电阻LM1085 电路包括一个齐纳修剪带隙基准，电流限制和热关机LM1085 系列是用 TO-220 和 TO-263 封装LM1084 为 5A 版本和 LM1086 为 1.5A 版本特点：可在 3.3V，5.0V，12V，可调版本；本期限制和热保护；输出电流 3A；行规0.015％（典型值） ；装入规例 0.1％（典型）应用：高效率线性稳压器；电池充电器；为开关电源后调整恒定电流；为微处理器供应稳定电压源连接图实际应用图：基本功能框图：可调版本数据名称：PACKAGE(封装):TOP-220 TOP-263是封装尺寸Temperature Range(温度范围 )Transport Media（传输介质）Tape and Reel（卷带式封装）Rails（导轨式封装）简化原理图：Absolute Maximum Ratings（最大额定值）(绝对最大额定值表明界限，可能会出现损坏设备。
经营评价显示设备的条件拟功能，但不能保证具体表现为保证规范和测试条件，见电气特性):Maximum Input to Output Voltage Differential（最大输入输出电压差）LM1085-ADJ 29VLM1085-12 18VLM1085-3.3 27VLM1085-5.0 25V Power Dissipation Internally Limited（功耗内部限制）( 电流限制电路的功耗保持在安全范围内请参考应用笔记超载恢复)Junction Temperature (TJ)(结温)(最大功耗是TJ（MAX） ，θJA，和助教的功能在任何环境温度下的最大允许功耗是PD=（TJ （MAX ） - T一）/θJA适用于所有数字直接焊接到印刷电路板的包请参考应用笔记散热的思考) 150°CStorage Temperature Range -65°C to 150°C（存储温度范围-65°C至150°C）Lead Temperature 260°C, to 10 sec（导致温度 260°C，10秒）ESD Tolerance (出于测试目的，ESD使用人体模型，1.5kΩ和100pF的系列应用) 2000V（ESD容差）Operating Ratings (Note 1)Junction Temperature Range (TJ) (Note 3)（结温范围）Control Section −40°C to 125°COutput Section −40°C to 150°C其他参数名称:Symbol（符号） ；Parameter（参数） ；Conditions（条件） ；Typical Performance Characteristics（性能特性）基本功能框图：除去它的稳压输入图1显示了一个基本的功能框图LM1085ADJ（不包括保护电路） 。
拓扑结构基本上是，除了通路晶体管的LM317取而代之的是darlingtion NPN型与它的两个二极管压降，LM1085使用一个NPN这个结果在一个较低的电压差通晶体管的结构也被称为一个准LDO的超过 PNP LDO准LDO的优点是其固有的低静态电流 LM1085保证提供随温度最低的压降1.5V ，在满负荷输出。
