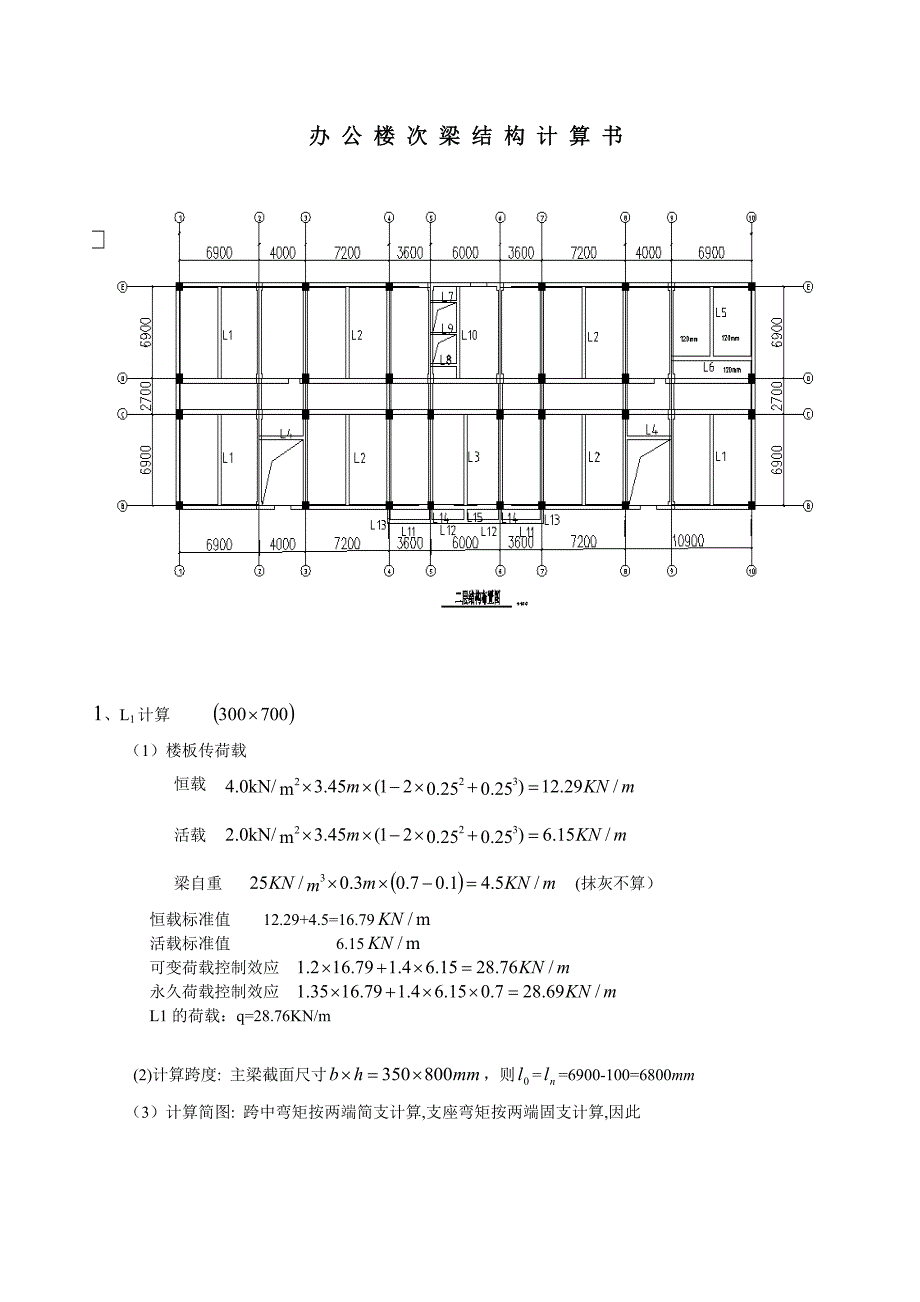

办 公 楼 次 梁 结 构 计 算 书1、L1计算 （1）楼板传荷载 恒载 活载 梁自重 (抹灰不算） 恒载标准值 12.29+4.5=16.79 活载标准值 6.15 可变荷载控制效应 永久荷载控制效应 L1的荷载：q=28.76KN/m (2)计算跨度: 主梁截面尺寸，则==6900-100=6800mm （3）计算简图: 跨中弯矩按两端简支计算,支座弯矩按两端固支计算,因此（4） 内力计算:弯矩设计值:=166.2kN·,=-110.8kN·剪力设计值:=97.78（5）承载力计算① 正截面受弯承载力计算梁截面按T形截面计算翼缘宽度取===2267 mm，又==300+3450=3750 mm，故=2267 mm采用C25混凝土，=11.9 N/,=1.27N/,纵向钢筋采用HRB335级钢筋,=300N/，箍筋采用HRB335级钢筋,=300N/，保护层厚度25mm，受力钢筋一排布置，则取35mm =700-35=665mm类型判别：=1.0x11.9x2267x100x(665-50)=1610>166.2,因此属于第一类型。
（表3—6）截面跨中支座弯矩设计值 ()166.2-110.80.1050.07ξ=（ξb=0.550）0.1110.0720.9440.964计算配筋（mm）883576实配钢筋()6φ14 =9234φ14 =615 且>0.2 %0.46%0.31%② 截面受剪承载力计算1）验算截面尺寸：=665-100=565 mm,=565/300=1.88<4,因此截面尺寸按下式计算:0.25x1.0x11.9x300x665=593.5>=97.78,满足截面尺寸要求2) 配箍筋计算:0.7x1.27x300x665=177.4>=97.78,故按构造配箍筋，选用φ10@2003）配箍率计算:157/300x200=0.26%>=0.1%,故满足要求2、计算 （1）楼板传荷载 恒载 活载 梁自重 (抹灰不算） 恒载标准值 12.7+4.5=17.2 活载标准值 6.35 可变荷载控制效应 永久荷载控制效应 L2的荷载：q=29.53KN/m (2)计算跨度: 主梁截面尺寸，则==6900-100=6800mm （3）计算简图: 跨中弯矩按两端简支计算,支座弯矩按两端固支计算,因此（4） 内力计算:弯矩设计值:=170.7kN· =kN·剪力设计值:=（5）承载力计算① 正截面受弯承载力计算梁截面按T形截面计算。
翼缘宽度取===2267 mm，又==300+3600=3900 mm，故=2267 mm采用C25混凝土，=11.9 N/,=1.27N/,纵向钢筋采用HRB335级钢筋,=300N/，箍筋采用HRB335级钢筋,=300N/，保护层厚度25mm，受力钢筋一排布置，则取35mm =700-35=665mm类型判别：=1.0x11.9x2267x100x(665-50)=1610>170.7,因此属于第一类型 （表3—6）截面跨中支座弯矩设计值 ()170.7-113.80.1080.072ξ=（ξb=0.550）0.1140.0750.9430.961计算配筋（mm）907593实配钢筋()6φ16 =12064φ14 =615 且>0.2 %0.6%0.31%② 截面受剪承载力计算1）验算截面尺寸：=665-100=565 mm,=565/300=1.88<4,因此截面尺寸按下式计算:0.25x1.0x11.9x300x665=593.5>=100.4,满足截面尺寸要求2) 配箍筋计算:0.7x1.27x300x665=177.4>=100.4,故按构造配箍筋，选用φ10@2003）配箍率计算: 157/300x200=0.26%>=0.1%,故满足要求。
3、计算 （1）楼板传荷载 恒载 活载 梁自重 (抹灰不算） 恒载标准值 11+4.5=15.5 活载标准值 5.5 可变荷载控制效应 永久荷载控制效应 L3的荷载：q=26.3KN/m (2)计算跨度: 主梁截面尺寸，则==6900-100=6800mm （3）计算简图: 跨中弯矩按两端简支计算,支座弯矩按两端固支计算,因此（4） 内力计算:弯矩设计值:=kN· =kN·剪力设计值:=89.42（5）承载力计算① 正截面受弯承载力计算梁截面按T形截面计算翼缘宽度取===2267 mm，又==300+3600=3900 mm，故=2200 mm采用C25混凝土，=11.9 N/,=1.27N/,纵向钢筋采用HRB335级钢筋,=300N/，箍筋采用HRB335级钢筋,=300N/，保护层厚度25mm，受力钢筋一排布置，则取35mm =700-35=665mm类型判别：=1.0x11.9x2267x100x(665-50)=1610>152,因此属于第一类型。
（表3—6）截面跨中支座弯矩设计值 ()152-101.30.0960.064ξ=（ξb=0.550）0.1010.0660.9490.967计算配筋（mm）803525实配钢筋()6φ14 =9234φ14 =615 且>0.2 %0.46%0.31%② 截面受剪承载力计算1）验算截面尺寸：=665-100=565 mm,=565/300=1.88<4,因此截面尺寸按下式计算:0.25x1.0x11.9x300x665=593.5>=89.4,满足截面尺寸要求2) 配箍筋计算:0.7x1.27x300x665=177.4>=89.4,故按构造配箍筋，选用φ10@2003）配箍率计算: 157/300x200=0.26%>=0.1%,故满足要求4、计算 （1）楼板传荷载 恒载 活载 梁自重 (抹灰不算） 恒载标准值 6.1+2.19=8.29 活载标准值 3.81 可变荷载控制效应 永久荷载控制效应 L4的荷载：q=15.28KN/m (2)计算跨度: 主梁截面尺寸，则==mm （3）计算简图: 跨中弯矩按两端简支计算,支座弯矩按两端固支计算,因此（4） 内力计算:弯矩设计值:=kN· =kN·剪力设计值:=28.08（5）承载力计算① 正截面受弯承载力计算梁截面按T形截面计算。
翼缘宽度取===1225mm，又==250+1650=1900 mm，故=1225mm采用C25混凝土，=11.9 N/,=1.27N/,纵向钢筋采用HRB335级钢筋,=300N/，箍筋采用HRB335级钢筋,=300N/，保护层厚度25mm，受力钢筋一排布置，则取35mm =450-35=415mm类型判别：=1.0x11.9x1225x100x(415-50)=459.2>25.8kN·m,因此属于第一类型 （表3—6）截面跨中支座弯矩设计值 ()25.8-17.20.050.034ξ=（ξb=0.550）0.0510.0350.9740.983计算配筋（mm）213141实配钢筋()4φ12 =4523φ10=236 且>0.2 %0.44%0.23%② 截面受剪承载力计算1）验算截面尺寸：=4155-100=315 mm,=315/250=1.26<4,因此截面尺寸按下式计算:0.25x1.0x11.9x250x415=308.7>=28.08,满足截面尺寸要求2) 配箍筋计算:0.7x1.27x250x415=92.2>=28.08,故按构造配箍筋，选用φ10@2003）配箍率计算: 157/250x200=0.31%>=0.1%,故满足要求。
5、计算 板厚120mm 水泥空心砖容重 2.6KN/㎡（1）楼板传荷载 恒载 活载 梁自重 (抹灰不算） 内墙重 恒载标准值 18.72+4.5+7.54=30.76 活载标准值 7.2 可变荷载控制效应 永久荷载控制效应 L5的荷载：q=48.58KN/m (2)计算跨度: 主梁截面尺寸，则==5200mm （3）计算简图: 跨中弯矩按两端简支计算,支座弯矩按两端固支计算,因此 （4） 内力计算:弯矩设计值:=kN· =kN·剪力设计值:=126.3（5）承载力计算① 正截面受弯承载力计算梁截面按T形截面计算翼缘宽度取===1733 mm，又==300+3150=3450 mm，故=1733mm采用C25混凝土，=11.9 N/,=1.27N/,纵向钢筋采用HRB335级钢筋,=300N/，箍筋采用HRB335级钢筋,=300N/，保护层厚度25mm，受力钢筋一排布置，则取35mm =700-35=665mm类型判别：=1.0x11.9x1733x120x(665-60)=1497>164.2,因此属于第一类型。
（表3—6）截面跨中支座弯矩设计值 ()164.2-109.50.1040.069ξ=（ξb=0.550）0.1100.0710.9450.964计算配筋（mm）871569实配钢筋()6φ14 =9234φ14 =615 且>0.2 %0.46%0.31%② 截面受剪承载力计算1）验算截面尺寸：=665-120=545 mm,=545/300=1.82<4,因此截面尺寸按下式计算:0.25x1.0x11.9x300x665=593.5>=126.3,满足截面尺寸要求2) 配箍筋计算:0.7x1.27x300x665=177.4>=126.3,故按构造配箍筋，选用φ10@2003）配箍率计算: 157/300x200=0.26%>=0.1%,故满足要求6、计算 (单向板） 板厚120mm 水泥空心砖容重 2.6KN/㎡（1）楼板传荷载 恒载 活载 梁自重 (抹灰不算） 。
