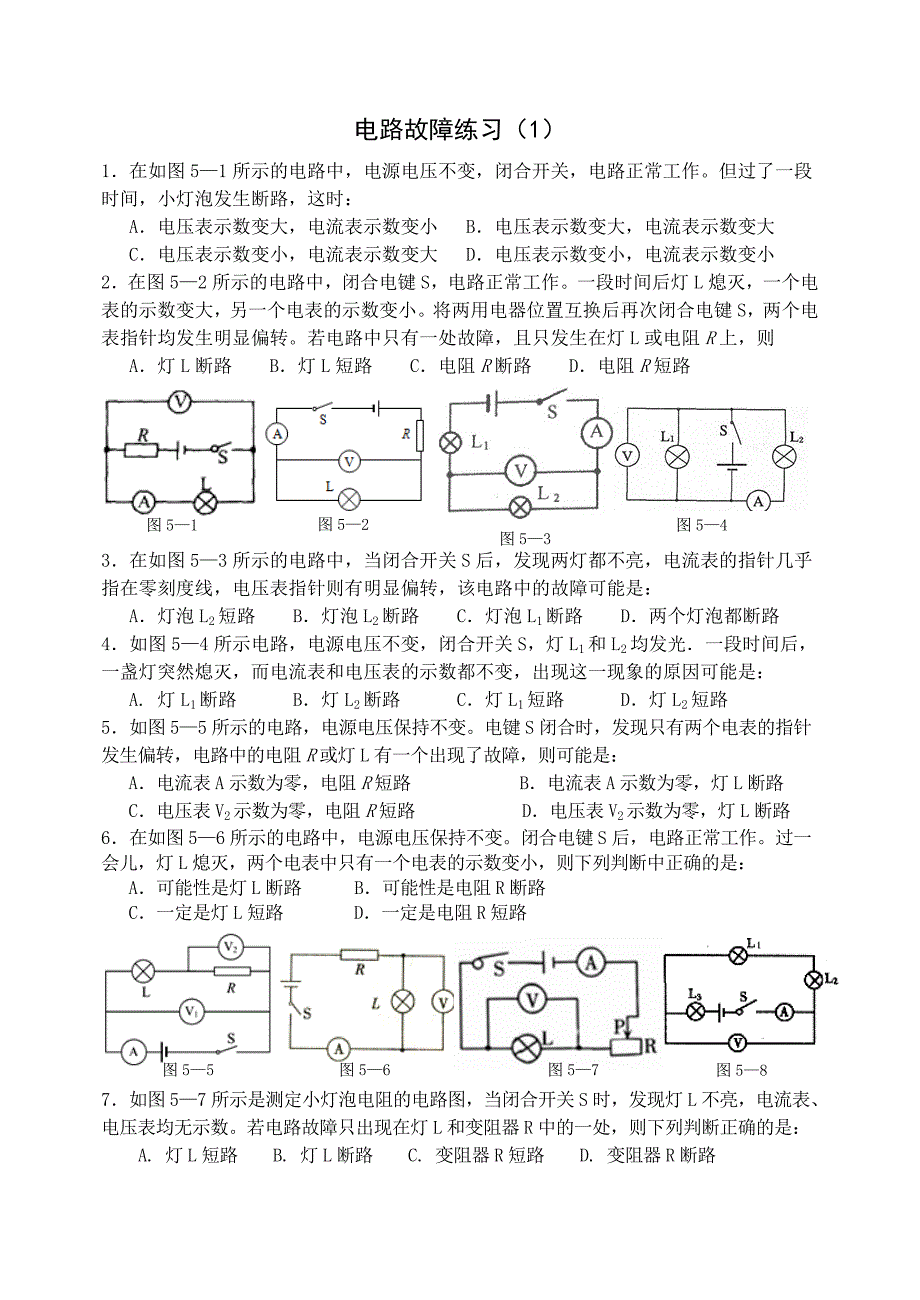

电路故障练习（1）1．在如图5—1所示的电路中，电源电压不变，闭合开关，电路正常工作但过了一段时间，小灯泡发生断路，这时：A．电压表示数变大，电流表示数变小 B．电压表示数变大，电流表示数变大C．电压表示数变小，电流表示数变大 D．电压表示数变小，电流表示数变小2．在图5—2所示的电路中，闭合电键S，电路正常工作一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小将两用电器位置互换后再次闭合电键S，两个电表指针均发生明显偏转若电路中只有一处故障，且只发生在灯L或电阻R上，则 A．灯L断路 B．灯L短路 C．电阻R断路 D．电阻R短路图5—3图5—2图5—1图5—43．在如图5—3所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线，电压表指针则有明显偏转，该电路中的故障可能是：A．灯泡L2短路 B．灯泡L2断路 C．灯泡L1断路 D．两个灯泡都断路4．如图5—4所示电路，电源电压不变，闭合开关S，灯L1和L2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是： A. 灯L1断路 B．灯L2断路 C．灯L1短路 D．灯L2短路5．如图5—5所示的电路，电源电压保持不变。
电键S闭合时，发现只有两个电表的指针发生偏转，电路中的电阻R或灯L有一个出现了故障，则可能是：A．电流表A示数为零，电阻R短路 B．电流表A示数为零，灯L断路C．电压表V2示数为零，电阻R短路 D．电压表V2示数为零，灯L断路6．在如图5—6所示的电路中，电源电压保持不变闭合电键S后，电路正常工作过一会儿，灯L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是：A．可能性是灯L断路 B．可能性是电阻R断路C．一定是灯L短路 D．一定是电阻R短路图5—8图5—7图5—6图5—57．如图5—7所示是测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是：A. 灯L短路 B. 灯L断路 C. 变阻器R短路 D. 变阻器R断路5电路故障 练习题（2）1．如图5—16所示，做实验时，把甲、乙两只灯泡并联后接在电源上闭合开关后，发现甲灯亮，乙灯不亮电路连接正确，两只灯泡都完好则乙灯不亮的原因最有可能是：A．乙灯的实际功率太大 B．通过乙灯的电流远大于通过甲灯的电流C．乙灯的实际功率太小 D．乙灯两端的电压远小于甲灯两端的电压2．如图5—17所示，电源电压不变，闭合开关S，电路各元件工作正常。
一段时间后，若其中一只电压表示数变大，则：A．另一个电压表示数变小 B．其中有一盏灯亮度不变C．灯L2可能断路 D．灯L2可能短路图5—19图5—18图5—17图5—163．如图5—18所示，电流表的量程较大，闭合开关，发现电流表指针几乎没有偏转拿一根导线去查找电路故障，他将导线并接在bc、 cd 、ed 两端时，电流表指针没有发生偏转；将导线并接在ab 两端时，发现电流表指针发生了偏转，由此可知电路故障可能是：A．e点断路 B．R1 断路 C．电流表短路 D．R2 断路4．如图5—19所示，是某同学测电阻的实验电路．闭合开关．观察到电流表、电压表指针均稍有偏转，产生这一现象的原因可能是：A．滑动变阻器短路 B．滑动变阻器连入电路中的阻值较大C．定值电阻开路 D．定值电阻的阻值较大5．小荣同学连接了如图5—20所示的电路．闭合开关后，无论怎样移动滑动变阻器的滑片，电压表的示数保持3V不变，电流表的指针几乎不动，排除故障后，将滑动变阻器的滑片移至最左端，电流表的示数为0.3 A．以下说法正确的是：图5—23A．故障原因可能是滑动变阻器短路B．电阻R与滑动变阻器是并联的C．想使电流表示数变大，应将滑动变阻器的滑片向右移动D．电阻R的阻值为10欧图5—22图5—21图5—20。
