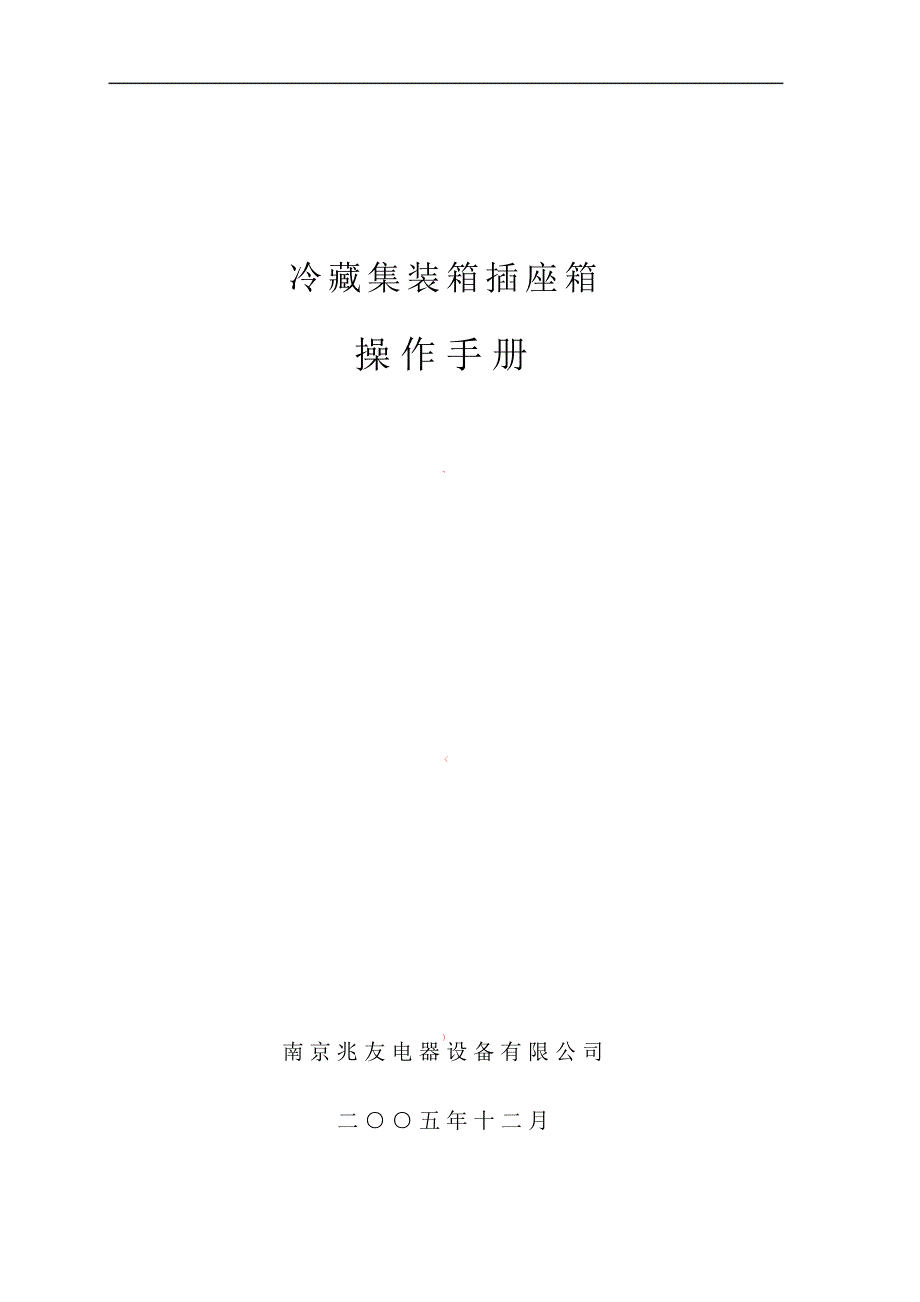

冷藏集装箱插座箱 操 作 手 册 、 < ) 南 京 兆 友 电 器 设 备 有 限 公 司 二 ○ ○ 五 年 十 二 月 冷藏集装箱插座箱操作手册 — AC380/440V 50/60Hz 32A 系列 AN 型冷藏集装箱插座箱操作手册 如何使用操作手册 本手册是为日常操作,检测和维修插座箱的人员准备的，以便他们能够按照合理的方法和正确的程序对插座箱进行使用、控制、检测和维修 在开始操作插座箱之前，请您按照目录所提供的顺序仔细阅读本手册，并严格按照说明的程序和方法进行操作 — 目录 1， 安全操作细则 2， 正常使用 2-1 起动步骤 2-2 关闭步骤 3，断路器脱扣的复位对策 4，检查 5，断路器的更换 / 6，插座的更换 7，结构简图 1，安全操作细则 在开始使用插座箱之前，我们希望您仔细地阅读本操作手册中所提及的警告和警示内容，以便正确地使用插座箱 本操作手册中注明的警告和警示内容对于插座箱的安全操作是非常重要的，也是绝对必要的请严格遵照所列内容操作 警告：注意防止电击 < 进行检查和接线工作时，在开始工作前请确认电源开关已被关闭，目的在于防止检查和接线期间发生电击事故。
为防止在检查或接线过程中，电源开关被意外接通，请确认已在电源处粘贴了标明“正在检查中”或“不得打开电源开关”内容的标记牌 请确认进行接线和电气设备的检修的工作人员是被允许的或是有资格的 请确认已提供了可靠的接地 警示：注意防止电击 插头未插入，不得打开断路器； 断路器未关闭前，不得拔出插头；如果贸然拔出插头，在此期间极有可能发生电击事故； 警示：注意防止火灾 、 如果插入的插头变形或插芯被污染，有时由于接触不良可能会造成过热现象，甚至会引起火灾 警示：注意不要进行以下操作 没有插头插入的情况下，不要打开断路器； 没有关闭断路器以前，不要拔出插头 如果采取上述操作，有时插座和插头可能会被损坏 注意： 1） ~ 2） 将插头的压环与插座完全旋紧； 目的：可靠地固定住插头 2） 当插座箱不使用时，旋紧插座的端盖 目的：确保防水 3) 不要使用变形或被污染的插头或插孔 目的：防止在使用过程中发生过热现象 4) 在工作过程中， 如果发生过热现象， 请按照本手册第四部分 “检查” 的程序进行检查如有必要，更换断路器、插座或插头 5) 安装接线及检修后，应盖好插座箱箱盖；为确保插座箱的防水性能，请将安装箱盖的盖形螺母旋紧，且各个盖形螺母旋紧的力矩基本相同，不能用太大的力矩将箱体和箱盖压变形。
{ 2，正常使用 插座箱的使用是通过旋转安装在插座箱下面的手柄来进行的操作方式如下： [顺时针方向]旋转-------------打开 [逆时针方向]旋转-------------关闭 [加大逆时针方向]-------------复位 2—1．起动步骤 1) & 2) 确认插座箱开关手柄位于关闭位置； 3) 旋开插座端盖，将冷藏集装箱插头的定位销对准插座定位槽，插入插头 4) 旋紧插头的压环，确保插头完全可靠地与插座连接，保证插座箱内部的防水 5) 顺时针方向旋转此插座的开关手柄，打开插座断路器 6) 打开冷藏集装箱的电源开关，加入负载，确认冷藏集装箱可以正常操作使用 2—2．关闭步骤 1) 逆时针方向旋转开关手柄，关闭插座断路器； 2) " 3) 松开插头的压环，手握插头壳体，拔出插头； 注意：拔出插头时，务必手握插头壳体，切勿拉拔插头电缆！ 4) 盖上并旋紧插座端盖，保证插座箱内部防水 3．断路器脱扣的复位对策 3—1．原因 （1） 负载工作异常（冷藏集装箱） -----------------依据冷藏箱操作记录卡上的记录进行检查和维修 （2） — （3） 供电异常 ------------------检查供电系统的相间电压 （4） 插座箱内部异常 1）接线螺钉松动 2）触点接触不够 3）电线烧损 4）其他原因 进行检查和维修，即根据第四部分及以后各章叙述的方式再次旋紧松动部件和更换损坏部件。
| 3—2．将开关手柄逆时针方向旋转，直至复位状态 3—3．检查和维修工作完成后，插入插头并打开断路器，确认冷藏集装箱可以正常工作 4．检查 当冷藏集装箱插座箱（下称：插座箱）为冷藏集装箱供电时，如果插座箱内部出现温度过热，就需要修理或更换插座箱的插座单元或断路器 注意：如果出现由于上述原因造成的故障后，仅仅换了新的插头，而没有更换插座单元或断路器，继续为冷藏集装箱供电，将可能造成过热现象，或火灾事故 一般来说，产生过热的原因有以下几种情况： 1） 用变形的插头插入插座箱，为集装箱提供电力 2） % 3） 没有旋紧插头压环，如果长时间使用遇明显的震荡，会发生插座接触不良，从而引起过热现象 4） 插座箱不用后，没有旋紧插座端盖，致使水或灰尘进入插座内部； 5） 插座箱使用时间过长（使用已超过五年） 4—1．如果需要打开箱盖检查，请按以下步骤操作： 1）将插座箱开关手柄旋至关闭位置，拔出插头； 2）切断插座箱的供电电源； 3）松开插座箱箱盖安装螺母，打开插座箱箱盖； ~ 4）请使用电压表等工具，确认电缆接线端子板上已没有电压； 注意：为了避免意外事故发生，请切勿舍弃此步骤 4—2．内部检查 1) 检查相关部位的紧固件是否松动； ----------------如果有松动，请将其旋紧； 2） 检查插座箱内部是否有水或灰尘杂物； ----------------扫除灰尘杂物，清洁插座箱内部， " 擦干水渍，密封渗水缝隙； 3） 检查连接电线是否损坏或被污染； --------------（过热的成因）更换部件； 4） 检查插孔是否损坏或被污染； ---------------（过热的成因）更换部件。
注意：为确保插座箱插孔保持良好的工作状态，使用一般不超过五年，应及时更换 4—3．检查维修完成后的试验程序 1） ； 2） 检查工作完成后，请及时盖上插座箱箱盖； 3） 为确保插座箱防水性能，请旋紧安装箱盖的盖形螺母； 4） 将插头插入插座，打开断路器供电，确认冷藏集装箱可以正常启动并使用 5、断路器的更换 请按照以下步骤更换断路器： 5-1．准备工作 1） 将手柄旋至关闭状态，关闭断路器，拔出插头； 2） ( 3） 切断插座箱的供电电源； 4） 松开箱盖安装螺母，打开插座箱箱盖； 5） 请使用电压表等工具，确认电缆连接端子板上已没有电压； 注意：为了避免意外电击事故的发生，请切勿舍弃此步骤 5-2．松开滑板压条的安装螺丝，移开滑板； 5-3．松开断路器(含安装支架)安装螺母（共 4 颗） 5-4．松开断路器的接线螺钉，将电线拆除 5-5．拆除断路器安装支架，将安装支架安装到新的断路器上 ~ 5-6．将 5－4 步骤拆下的电线连接到新的断路器接线螺钉上 注意：请勿将断路器的进电端与出电端接错；请勿接错相序 5-7．旋紧断路器的安装螺母 5-8．请将断路器的拨扳放入滑板的方孔内 5-9．安装滑板压条，旋紧螺钉。
5-10．检查电线是否已正确稳妥地接好，相位是否正确，紧固件是否旋紧，以及其它情况； 5-11．盖好插座箱箱盖；为确保插座箱的防水性能，请旋紧安装箱盖的盖形螺母 5-12．检查操作 1） } 2） 打开配电箱开关，为插座箱供电； 3） 将插头插入插座，旋紧插头压环； 4） 打开插座断路器； 5） 检查冷藏集装箱是否能正常启动和工作这时，如有非正常情况发生（例如：压缩机 反转等） ，立即旋动手柄关闭开关，并重新检查插座箱内部的所有电线连接 6．插座的更换 ~ 请按照以下步骤更换插座 6-1．准备工作 1） 将插座箱开关手柄旋至关闭状态，拔出插头； 2） 切断插座箱的供电电源； 3） 松开箱盖紧固螺丝，打开插座箱箱盖； 4） 请使用电压表等工具，确认电缆接线端子板已没有电压显示； 注意：为了避免以外电击事故的发生，请切勿舍弃此步骤 6-2．按 5-2，5-3，5-4 的方法拆去空气断路器 ~ 6-2．松开联锁螺钉，拔出联锁组件 6-3．用专用工具套进插座的螺母，旋下螺母，同时松开插座接地线安装螺螺母，取出插座 6-4．将新插座放进插座安装孔内，调整插座位置，使插座的镶件螺母与联锁组件安装孔相 符，旋上联锁组件的安装螺钉（不要太紧，只起定位作用） ，旋上插座的安装螺母，并 用专用工具旋紧，然后旋下联锁组件的安装螺钉。
6-5．安装联锁组件，旋紧安装螺钉 6-6．将新插座上的接地线接到接地螺钉，然后按 5-6，5-7,5-8,5-9 安装空气断路器 6-7．确认电线的相位和松紧情况，检查是否已正确并稳固的连接 6-8．接好插座箱箱盖接地，关上箱盖；为确认保持插座箱的防水性能，请将箱盖螺母旋紧 6-9．检验操作 1） 打开配电箱开关，为插座箱供电； 2） 将插头插入插座，旋紧插头压环； 3） 打开电源开关； 4） 检查冷藏集装箱是否能正常启动工作这时，如有非正常情况发生（例如：压缩机反转等） ，立即旋动手柄关闭开关，并重新检查插座箱内部的所有电线连接 南京兆友电器设备有限公司 二○○五年十二月 地址：南京市江宁经济技术开发区花园街 18 号 备件售后服务 汤先生 。
