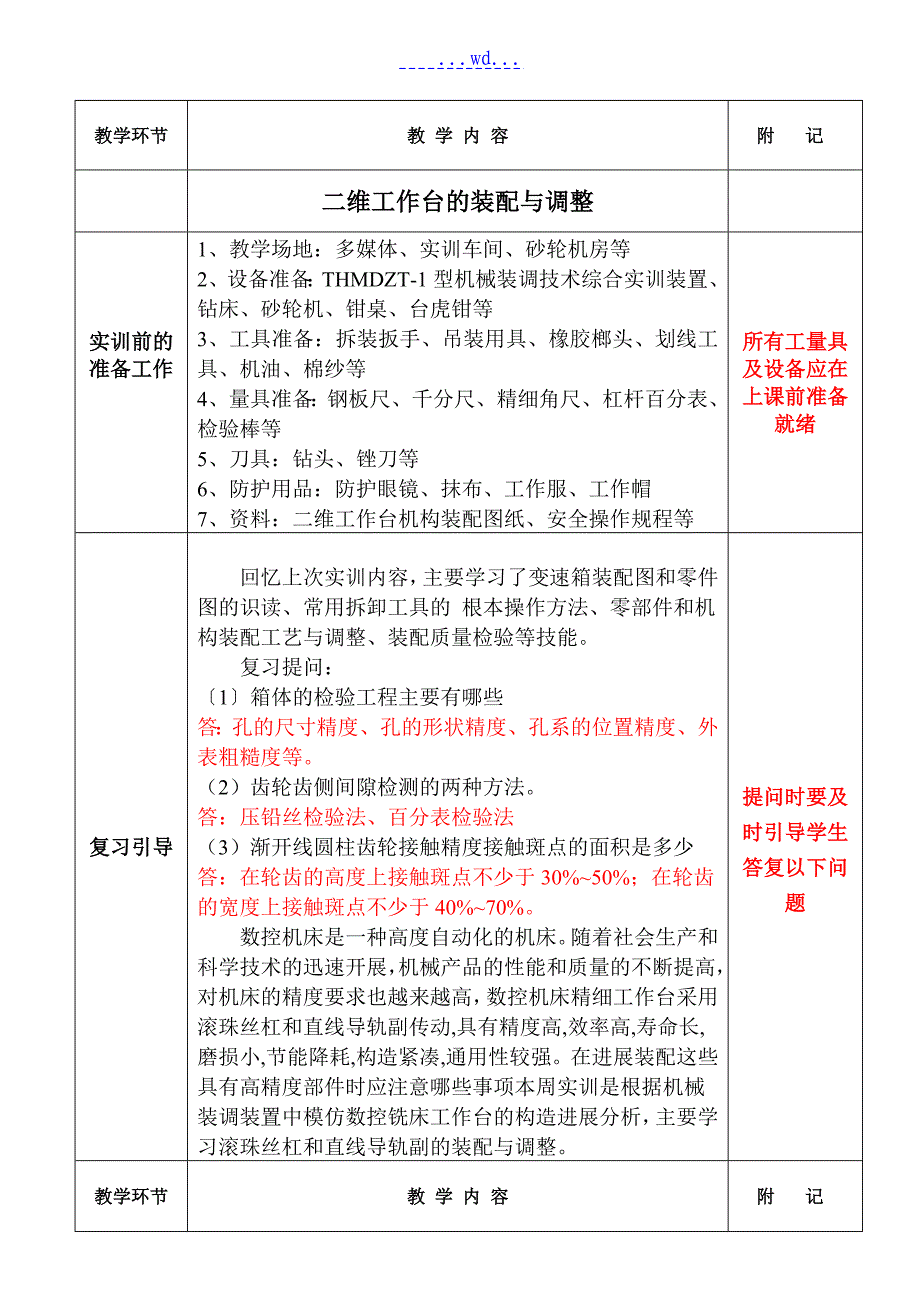

...wd...教学环节教 学 内 容附 记二维工作台的装配与调整实训前的准备工作1、教学场地：多媒体、实训车间、砂轮机房等2、设备准备：THMDZT-1型机械装调技术综合实训装置、钻床、砂轮机、钳桌、台虎钳等3、工具准备：拆装扳手、吊装用具、橡胶榔头、划线工具、机油、棉纱等4、量具准备：钢板尺、千分尺、精细角尺、杠杆百分表、检验棒等5、刀具：钻头、锉刀等6、防护用品：防护眼镜、抹布、工作服、工作帽7、资料：二维工作台机构装配图纸、安全操作规程等所有工量具及设备应在上课前准备就绪复习引导回忆上次实训内容，主要学习了变速箱装配图和零件图的识读、常用拆卸工具的 根本操作方法、零部件和机构装配工艺与调整、装配质量检验等技能复习提问：〔1〕箱体的检验工程主要有哪些答：孔的尺寸精度、孔的形状精度、孔系的位置精度、外表粗糙度等2） 齿轮齿侧间隙检测的两种方法答：压铅丝检验法、百分表检验法（3） 渐开线圆柱齿轮接触精度接触斑点的面积是多少答：在轮齿的高度上接触斑点不少于30%~50%；在轮齿的宽度上接触斑点不少于40%~70%数控机床是一种高度自动化的机床随着社会生产和科学技术的迅速开展，机械产品的性能和质量的不断提高，对机床的精度要求也越来越高，数控机床精细工作台采用滚珠丝杠和直线导轨副传动,具有精度高,效率高,寿命长,磨损小,节能降耗,构造紧凑,通用性较强。
在进展装配这些具有高精度部件时应注意哪些事项本周实训是根据机械装调装置中模仿数控铣床工作台的构造进展分析，主要学习滚珠丝杠和直线导轨副的装配与调整提问时要及时引导学生答复以下问题教学环节教 学 内 容附 记课题所需的相关知识一、结合实物识读二维工作台机构装配图1、装配图一般应包括的内容〔1〕一组图形 表达出机器或部件的工作原理、零件之间的装配关系和主要构造形状〔2〕必要的尺寸主要是指与部件或机器有关的规格，装配，安装，外形等方面的尺寸〔3〕技术要求 提出与部件或机器有关的性能，装配，检验，试验，使用等方面的要求〔4〕编号和明细栏 说明部件或机器的组成情况，如零件的代号、名称、数量和材料等〔5〕标题栏 填写图名、图号、设计单位，制图、审核、日期和比例等2、装配图的用途装配图是表达机器或部件的图样在进展装配、调整、先讲解装配图的组成，让学生对装配图有个初步的了解，明确装配图的重要性教学环节教 学 内 容附 记课题所需的相关知识检验和维修时都需要装配图设计新产品、改良原产品时都必须先绘制装配图，再根据装配图画出全部零件图3、 识读二维工作台机构装配图〔图纸用多媒体设备展示〕读装配图是工程技术人员必备的一种能力，在设计、装配、安装、调试以及进展技术交流时，都要读装配图。
〔1〕读装配图的要求： 1〕了解部件的功用、使用性能和工作原理2〕弄清各零件的作用和它们之间的相对位置、装配关系和连接固定方式3〕弄懂各零件的构造形状教学环节教 学 内 容附 记课题所需的相关知识4〕了解部件的尺寸和技术要求〔2〕 概括了解 1〕 从标题栏中了解产品的名称，由此可略知其主要用作和性能 名称是二维工作台 2〕看零件编号和明细栏，了解零件的名称、数量和它在图中的位置从明细栏中了解零件的种类，从中略知装配的大致组成情况及复杂程度从明细栏得知共56种零件组成3〕从视图的配置、尺寸和技术要求，可知该装配体的大小、构造特点及大致的工作原理共分为上、下两层导轨，分别表示机床的纵向和横向〔3〕 分析视图 根据视图配置，找出它们之间的投影关系对于剖视图，要找出剖切位置，所采用的表达方法及其表达的主要内容 图中共2个视图，均画有局部剖视图 主视图主要表达出下层滚珠丝杠及导轨的装配位置，以及支撑滚珠丝杠的两轴承座的内部构造 左视图主要表达出上层滚珠丝杠及导轨的装配位置，以及支撑滚珠丝杠的两轴承座的内部构造 〔4〕 归纳总结 在详细分析各零件之后，综合想像出装配体的整个构造和装配关系，弄懂装配图的工作原理，从而完全了解该装配体。
二、 直线导轨相关知识1、直线导轨定义及分类直线导轨称线轨、滑轨、线性导轨、线性滑轨，用于直线往复运动场合，拥有比直线轴承更高的额定负载， 同时可以承当一定的扭矩，可在高负载的情况下实现高精度的直线运动直线导轨分为方形滚珠直线导轨、双轴芯滚轮直线导轨、圆柱直线导轨如以下列图：使学生对生产实践产生初步认识，激发学习兴趣，树立职业意识教学环节教 学 内 容附 记课题所需的相关知识 方形滚珠直线导轨 双轴芯滚轮直线导轨 圆柱直线导轨2、直线导轨的构造 直线导轨有两个 根本组件，一个作为导向的为固定组件〔导轨〕，另一个是移动组件〔滑块〕， 作为导向的导轨为淬硬钢，经精磨后置于安装平面上，其横截面的几何形状比拟复杂，因为导轨上需要加工出沟槽，以利于滑动组件的移动滑块包裹着导轨的顶部和两侧面直线导轨以滚动钢球作为导轨和滑块之间的动力传输界面，因为滚动钢球适应于高速运动、摩擦系数小、灵敏度高，满足运动部件的工作要求，可进展无限滚动循环的运动，并将滑块限制在导轨上，使负载平台能沿导轨以高速度高精度做直线运动 负载平台移动时，钢球就在滑块支架沟槽中循环流动，把滑块支架的磨损量分摊到各个钢球上，从而延长直线导轨的使用寿命为了消除滑块支架与导轨之间的间隙，可预加载荷能提高导轨系统的稳定性。
直线导轨构造组成见以下列图教学环节教 学 内 容附 记课题所需的相关知识3、直线导轨工作原理 直线导轨可以理解为是一种滚动导引，是由钢珠在滑块跟导轨之间无限滚动循环，从而使负载平台沿着导轨轻易的高精度线性运动，并将摩擦系数降至平常传统滑动导引的五十分之一，能轻易地到达很高的定位精度三、滚珠丝杠相关知识1、滚珠丝杠的定义及功能滚珠丝杆是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品滚珠丝杆是工具机和精细机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反覆作用力，同时兼具高精度、可逆性和高效率的特点2、滚珠丝杠的工作原理及构造 在丝杆和螺母上加工有弧形螺旋槽，当它们套装在一起时便形成螺旋滚道，并在滚道内装满滚珠而滚珠那么沿滚道滚动，并经两相邻滚道的回珠器，作周而复始的循环运动 主要有丝杆、螺母、滚珠和滚道〔回珠器〕、螺母座等组成如以下列图：教学环节教 学 内 容附 记课题所需的相关知识3、滚珠丝杠的类型 常用的循环方式有两种：外循环和内循环1〕 外循环：滚珠在循环过程中有时与丝杠脱离接触的称为外循环外循环是滚珠在循环过程完毕后通过螺母外外表的螺旋槽或插管返回丝杠螺母间重新进入循环。
如以下列图：2〕 内循环：始终与丝杠保持接触的称为内循环内循环均采用反向器实现滚珠循环如以下列图：讲授时要展示两种类型的实物，让学生更直观的了解二者区别教学环节教 学 内 容附 记课题所需的相关知识4、滚珠丝杠特点：1〕传动效率高：机械效率可高达92%~98%2〕摩擦力小：主要是用滚珠的滚动代替了普通丝杆螺母副的滑动3〕轴向间隙可消除：也是由于滚珠的作用，提高了系统的刚性经预紧后可消除间隙4〕使用寿命长、制造本钱高：主要采用优质合金材料，外表经热处理后获得高的硬度实训内容二维工作台的装配步骤〔一〕工作准备1. 熟悉图纸和零件清单、装配任务；2. 检查文件和零件的完备情况；3. 选择工、量具；4. 用清洁布清洗零件；5. 螺钉、平垫片、弹簧垫圈等的准备〔二〕二维工作台的装配步骤1、 安装直线导轨 1〔1〕以 30〔底板〕的侧面〔磨削面〕为基准面 A，调整 30〔底板〕的方向，将基准面 A 朝向操作者，以便以此面为基准安装直线导轨〔2〕将 29〔直线导轨 1〕中的一根放到 30〔底板〕上，使导轨的两端靠在 30(底板)上 49〔导轨定位基准块〕上〔如果导轨由于固定孔位限制不能靠在定位基准块上，那么在导轨与定位基准块之间增加调整垫片〕，用 M4×16 的内六角螺钉预紧该直线导轨〔加弹垫〕。
如右图：教学环节教 学 内 容附 记课题所需的相关知识〔3〕按照导轨安装孔中心到基准面 A 的距离要求〔用深度游标卡尺测量〕，调整 29〔直线导轨 1〕与 49〔导轨定位基准块〕之间的调整垫片使之到达图纸要求〔4〕将杠杆式百分表吸在直线导轨 1 的滑块上，百分表的测量头接触在基准面 A 上，沿直线导轨 1 滑动滑块，通过橡胶锤调整导轨，同时增减调整垫片的厚度，使得导轨与基准面之间的平行度符合要求，将导轨固定在 30〔底板〕上，并压紧导轨定位装置注：后续的安装工作均以该直线导轨为安装基准(以下称该导轨为基准导轨)〔5〕将另一根 29〔直线导轨 1〕放到底板上，用内六角螺钉预紧此导轨，用游标卡尺测量两导轨之间的距离， 通过调整导轨与导轨定位基准块之间的调整垫片，将两导轨教学环节教 学 内 容附 记实训内容的距离调整到所要求的距离〔6〕以底板上安装好的导轨为基准，将杠杆式百分表吸在基准导轨的滑块上，百分表的测量头接触在另一根导轨的侧面，沿基准导轨滑动滑块，通过橡胶锤调整导轨，同时增减调整垫片的厚度，使得两导轨平行度符合要求，将导轨固定在 30〔底板〕上，并压紧导轨定位装置注：直线导轨预紧时，螺钉的尾部应全部陷入沉孔，否那么拖动滑块时螺钉尾部与滑块发生摩擦，将导致滑块损坏。
2、安装丝杠 1〔1〕用 M6×20 的内六角螺钉〔加Φ6 平垫片、弹簧垫圈〕将10 螺母支座固定在 13〔丝杆1〕的螺母上教学环节教 学 内 容附 记实训内容（2） 利用轴承安装工具、铜棒、卡簧钳等工具，将3〔端盖 1〕、52(轴承内隔圈)、51〔轴承外隔圈〕、33(角接触轴承)、39〔Φ15 轴用卡簧〕、40〔轴承 6202〕分别安装在 13〔丝杆1〕的相应位置注：为了控制两角接触轴承的预紧力，轴承及轴承内、外隔圈应经过测量〔3〕将26〔轴承座 1〕和 14〔轴承座 2〕分别安装在丝杆上，用 M4×10 内六角螺钉将 3〔端盖 1〕、41〔端盖 2〕固定注：通过测量轴承座与端盖之间的间隙，选择相应的调整垫片教学环节教 学 内 容附 记实训内容〔4〕用 M6×30 内六角螺钉〔加Φ6 平垫片、弹簧垫圈〕将轴承座预紧在底板上在丝杆主动端安装 53〔限位套管〕、2〔M14×1.5 圆螺母〕、1〔齿轮〕、54〔轴端挡圈〕、56〔M4×10 外六角螺钉〕和31〔键 4×4×16〕〔5〕分别将丝杆螺母移动到丝杆的两端，用杠杆表判断两轴承座的中心高是否相等通过在轴承座下参加相应的调整垫片，使两轴承座的中心高相等。
〔6〕分别将丝杆螺母移动到丝杆的两端，同时将杠杆式百分表吸在29〔直线导轨 1〕的滑块上，杠杆式百分表测量头接触在 9〔丝杆螺母〕上，沿直线导轨滑动滑块，通过橡胶锤调整轴承座，使 13〔丝杆1〕与 29〔直线导轨1〕平行教学环节教 学 内 容附 记实训内容注：滚珠丝杆的螺母制止旋出丝杆，否那么将导致螺母损坏轴承的安装方向必须正确3、安装中滑板及直线导轨 2〔1〕将12〔等高块〕分别放在11。
