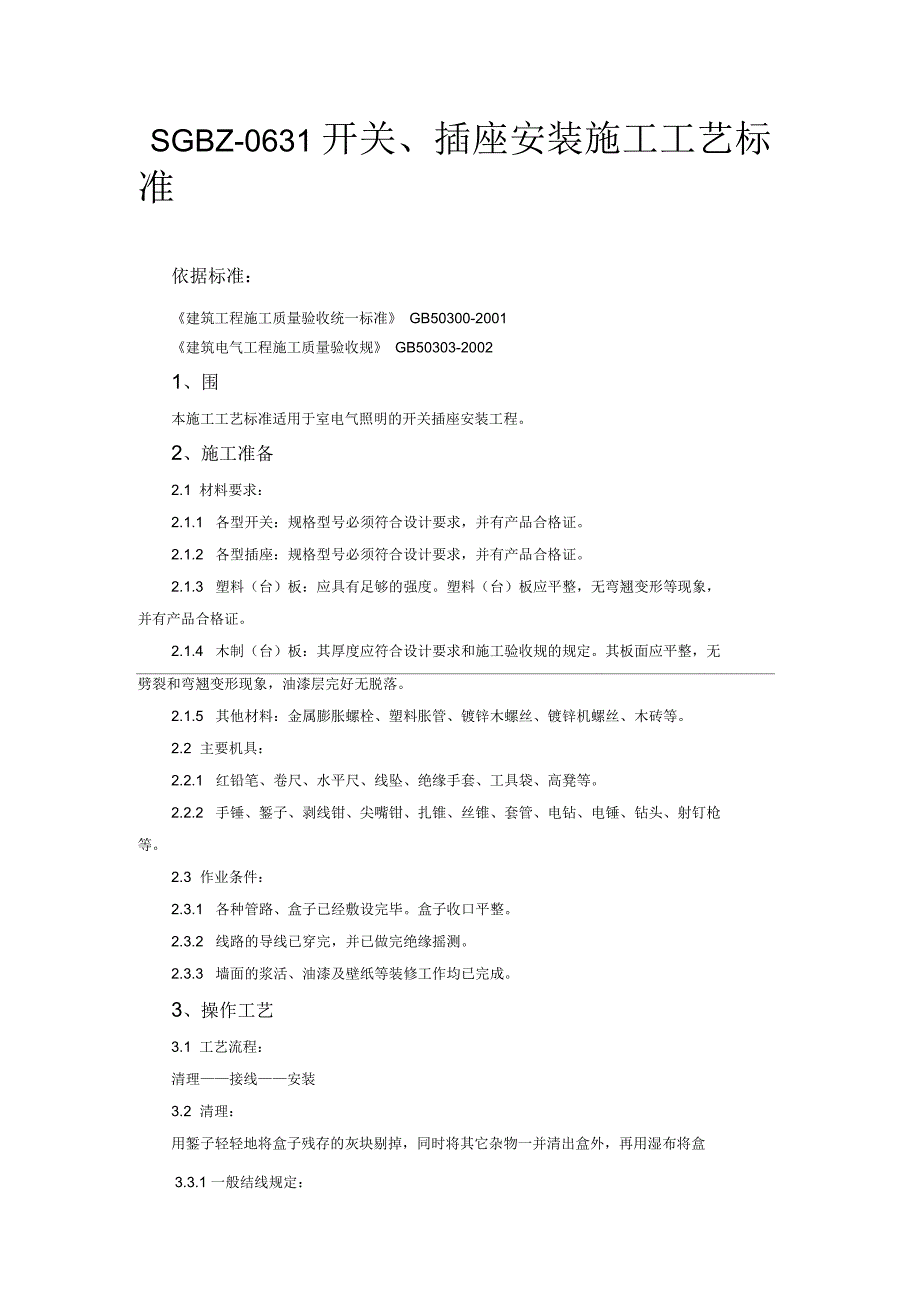

SGBZ-0631 开关、插座安装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》 GB50300-2001《建筑电气工程施工质量验收规》 GB50303-20021、围本施工工艺标准适用于室电气照明的开关插座安装工程2、施工准备2.1 材料要求：2.1.1 各型开关：规格型号必须符合设计要求，并有产品合格证2.1.2 各型插座：规格型号必须符合设计要求，并有产品合格证2.1.3 塑料（台）板：应具有足够的强度塑料（台）板应平整，无弯翘变形等现象，并有产品合格证2.1.4 木制（台）板：其厚度应符合设计要求和施工验收规的规定其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落2.1.5 其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等2.2 主要机具：2.2.1 红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等2.2.2 手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等2.3 作业条件：2.3.1 各种管路、盒子已经敷设完毕盒子收口平整2.3.2 线路的导线已穿完，并已做完绝缘摇测2.3.3 墙面的浆活、油漆及壁纸等装修工作均已完成3、操作工艺3.1 工艺流程：清理——接线——安装3.2 清理：用錾子轻轻地将盒子残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒灰尘擦净。
3.3 结线：3.3.1.1 开关结线：a同一场所的开关切断位置应一致，且操作灵活，接点接触可靠b电器，灯具的相线应经开关控制3.3.1.2 插座连线：a单相两孔插座有横装和竖装两种横装时，面对插座的右极接相线，左极接中性；竖装时，面对插座的上极接相线，下极接中性，见图3.3.1.2.1 和图 3.3.1.2.2 所示b单相三孔及三个四孔插座结线示意， 见图3.3.1.2.b.1 和图3.3.1.2.b.2 保护接地线注意应接在上方图3.3.12b.1 单相三孔插座示意图I 上孔接(PE)保护地线(L1)接相线Jo d4(J海相统1 aL1接相效图3.3.12b.2 三相四孔插座示意图c交、直流或不同电压的插座安装在同一场所时， 应有尽有明显区别， 且其插头与插座配套，均不能互相代用d插座箱多个插座导线连接时，不允许拱头连接，应采用 1C型压接帽压接总头后，再进行分支线连接3.4安装开关、插座准备：先将盒甩出的导线留出维修长度，削出线芯，注意不要碰伤线芯将导线按顺时针方 向盘绕在开关，插座对应的接线柱上，然后旋紧压头如果是独芯导线，也可将线芯直接插 入接线孔，再用顶丝将其压紧注意线芯不得外露。
3.4.1 开关、插座安装：3.4.1.1 一般安装规定：开关安装规定：(a)接线开关距地面的高度一般为 2〜3m；距门口为150〜200mm且拉线的出口应向下b)扳把开关距地面的高度为 1.4m,距门口为150〜200mm开关不得置于单扇门后c)暗装开关的面板应端正、严密并与墙面平；(d)开关位置应与灯位相对应，同一室开关方向应一致；(e)成排安装的开关高度应一致，高低差不大于 2mm拉线开关相邻间距一般不小于20mm(f)多尘潮湿场所和户外应选用防水瓷制拉线开关或加装保护箱；(g)在易燃、易爆和特别潮湿的场所，开关应分别采用防爆型、密闭型，或安装在其 它处所控制；(h)民用住宅严禁装设床头开关，(i)明线敷设的开关应安装在不少于 15mm厚的木台上3.4.1.2 插座安装规定：(a)暗装和工业用插座距地面不应低于 30cm;1.8m;(b)在儿童活动场所应采用安全插座采用普通插座时，其安装高度不应低于（c）同一室安装的插座高低差不应大于 5mm成排安装的插座高低差不应大于 2mm（d）暗装的插座应有专用盒，盖板应端正严密并与墙面平；（e）落地插座应有保护盖板；（ f ）在特别潮湿和有易燃、易爆气体及粉尘的场所不应装设插座。
3.4.2 开关、插座安装：3.4.2.1 暗装开关、插座：按按线要求，将盒甩出的导线与开关、插座的面板连接好，将开关或插座推入盒（如果盒子较深，大于 2.5cm 时，应加装套盒） ，对正盒眼，用机螺丝固定牢固固定时要使面板端正，并与墙面平齐3.4.2.2 明装开关、插座：先将从盒甩出的导线由塑料（木）台的出线孔中穿出，再将塑料（木）台紧贴于墙面用螺丝固定在盒子或木砖上， 如果是明配线， 木台上的隐线槽应先顺对导线方向， 再用螺丝固定牢固塑料（木）台固定后，将甩出的线孔中穿出，按接线要求将导线压牢然后将开关或插座贴于塑料（木）台上，对中找正，用木螺丝固定牢最后再把开关、插座的盖板上好3.4.2.3 开关、插座安装在木结构，应注意做好防火处理4、质量标准4.1 基本规定4.1.1 一般规定4.1.1.1 建筑电气工程施工现场的质量管理， 除应符合现行国家标准 《建筑工程施工质量验收统一标准》 GB50300— 2001 的 3.0.1 规定外，尚应符合下列规定：4.1.1.1.1 安装电工、焊工、起重吊装工和电气调试人员等，按有关要求持证上岗：4.1.1.1.2 安装和调试用各类计量器具，应检定合格，使用时在有效期。
4.1.1.2 动力和照明工程的漏电保护装置应做模拟动作试验4.1.1.3 接地（PE）或接零（PEN）支线必须单独与接地（PE）或接零（PEN）干线相连接，不得 串联连接4.1.2 主要设备、材料、成品和半成品进场验收4.1.2.1 主要设备、材料、成品和半成品进场检验结论应有记录，确认符合本规规定，才能在施工中应用4.1.2.2 因有异议送有资质试验室进行抽样检测， 试验室应出具检测报告， 确认符合本 规和相关技术标准规定，才能在施工中应用4.1.2.3 依法定程序批准进入市场的新电气设备、 器具和材料进场验收， 除符合本规规定外，尚应提供安装、使用、维修和试验要求等技术文件4.1.2.4 进口电气设备、器具和材料进场验收，除符合本规规定外，尚应提供商检证明和中文的质量合格证明文件、规格、型号、性能检测报告以及中文的安装、使用、维修和试验要求等技术文件4.1.2.5 经批准的免检产品或认定的名牌产品，当进场验收时，宜不做抽样检测4.1.2.6 开关、插座、接线盒和风扇及其附件应符合下列规定：4.1.2.6.1 查验合格证， 防爆产品有防爆标志和防爆合格证号， 实行安全认证制度的产品有安全认证标志：4.1.2.6.2 外观检查：开关、插座的面板及接线盒盒体完整、无碎裂、零件齐全，风扇无损坏，涂层完整，调速器等附件适配；4.1.2.6.3 对开关、插座的电气和机械性能进行现场抽样检测。
检测规定如下：1) 不同极性带电部件间的电气间隙和爬电距离不小于 3mm；2) 绝缘电阻值不小于 5MQ：3) 用自攻锁紧螺钉或自切螺钉安装的， 螺钉与软塑固定件旋合长度不小于 8mm， 软塑固定件在经受 10 次拧紧退出试验后，无松动或掉渣，螺钉及螺纹无损坏现象；4) 金属间相旋合的螺钉螺母，拧紧后完全退出，反复 5 次仍能正常使用4.1.2.6.4 对开关、插座、 接线盒及其面板等塑料绝缘材料阻燃性能有异议时，按批抽样送有资质的试验室检测4.1.3 工序交接确认4.1.3.1 照明开关、插座、风扇安装：吊扇的吊钩预埋完成：电线绝缘测试应合格，顶棚和墙面的喷浆、油漆或壁纸等应基本完成，才能安装开关、插座和风扇4.1.3.2 照明系统的测试和通电试运行应按以下程序进行：4.1.3.2.1 电线绝缘电阻测试前电线的接续完成；4.1.3.2.2 照明箱 (盘) 、灯具、开关、插座的绝缘电阻测试在就位前或接线前完成：4.1.3.2.3 备用电源或事故照明电源作空载自动投切试验前拆除负荷， 空载自动投切试验合格，才能做有载自动投切试验：4.1.3.2.4 电气器具及线路绝缘电阻测试合格，才能通电试验：4.1.3.2.5 照明全负荷试验必须在本条的 1、 2、 4完成后进行。
4.2 开关、插座、风扇安装4.2.2 一般项目4.2.1.1 当交流、 直流或不同电压等级的插座安装在同一场所时， 应有明显的区别，且必须选择不同结构、 不同规格和不能互换的插座； 配套的插头应按交流、 直流或不同电压等级区别使用4.2.1.2 插座接线应符合下列规定：4.2.1.2.1 单相两孔插座， 面对插座的右孔或上孔与相线连接， 左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接；4.2.1.2.2 单相三孔、三相四孔及三相五孔插座的接地 (PE)或接零(PEN)线接在上孔插座的接地端子不与零线端子连接同一场所的三相插座，接线的相序一致4.2.1.2.3 接地(PE)或接零(PEN)线在插座间不串联连接4.2.1.3 特殊情况下插座安装应符合下列规定：4.2.1.3.1 当接插有触电危险家用电器的电源时， 采用能断开电源的带开关插座， 开关断开相线：4.2.1.3.2 潮湿场所采用密封型并带保护地线触头的保护型插座，安装高度不低于1.5m4.2.1.4 照明开关安装应符合下列规定：4.2.1.4.1 同筑物、构筑物的开关采用同一系列的产品， 开关的通断位置一致，操作灵活、接触可靠；4.2.1.4.2 相线经开关控制；民用住宅无软线引至床边的床头开关。
4.2.1.5 吊扇安装应符合下列规定：4.2.1.5.1 吊扇挂钩安装牢固，吊扇挂钩的直径不小于吊扇挂销直径，有防振橡胶垫：挂销的防松零件齐全、可靠；4.2.1.5.2 吊扇扇叶距地高度不小于 2.5m；4.2.1.5.3 吊扇组装不改变扇叶角度，扇叶固定螺栓防松零件齐全；4.2.1.5.4 吊杆间、吊杆与电机间螺纹连接，啮合长度不小于 20mm紧固：4.2.1.5.5 吊扇接线正确，当运转时扇叶无明显颤动和异常声响4.2.1.6 壁扇安装应符合下列规定：4.2.1.6.1 壁扇底座采用尼龙塞或膨胀螺栓固定； 尼龙塞或膨胀螺栓的数量不少于 2个，且直径不小于8mm固定牢固可靠；4.2.1.6.2 壁扇防护罩扣紧， 固定可靠， 当运转时扇叶和防护罩无明显颤动和异常声响4.2.2.1 插座安装应符合下列规定：4.2.2.1.1 当不采用安全型插座时， 托儿所、 幼儿园及小学等儿童活动场所安装高度不小于 1.8m：4.2.2.1.2 暗装的插座面板紧贴墙面， 四周无缝隙， 安装牢固， 表面光滑整洁、 无碎裂、 划伤，装饰帽齐全；4.2.2.1.3 车间及试 （实）验室的插座安装高度距地面不小于 0.3m 特殊场所暗装的插座不小于O.15m同一室插座安装高度一致；4.2.2.1.4 地插座面板与地面齐平或紧贴地面，盖板固定牢固，密封良好。
4.2.2.2 照明开关安装应符合下列规定：4.2.2.2.1 开关安装位置便于操作，开关边缘距门框边缘的距离 0.15〜0.2m,开关距地面高度1.3m拉线开关距地面高度 2〜3m,层高小于3m时，拉线开关距项板不小于 100mm 拉线出口垂直向下：4.2.2.2.2 相同型号并列安装及同一室开关安装高度一致， 且控制有序不错位 并列安装的拉线开关的相邻间距不小于 20mm4.2.2.2.3 暗装的开关面板应紧。
