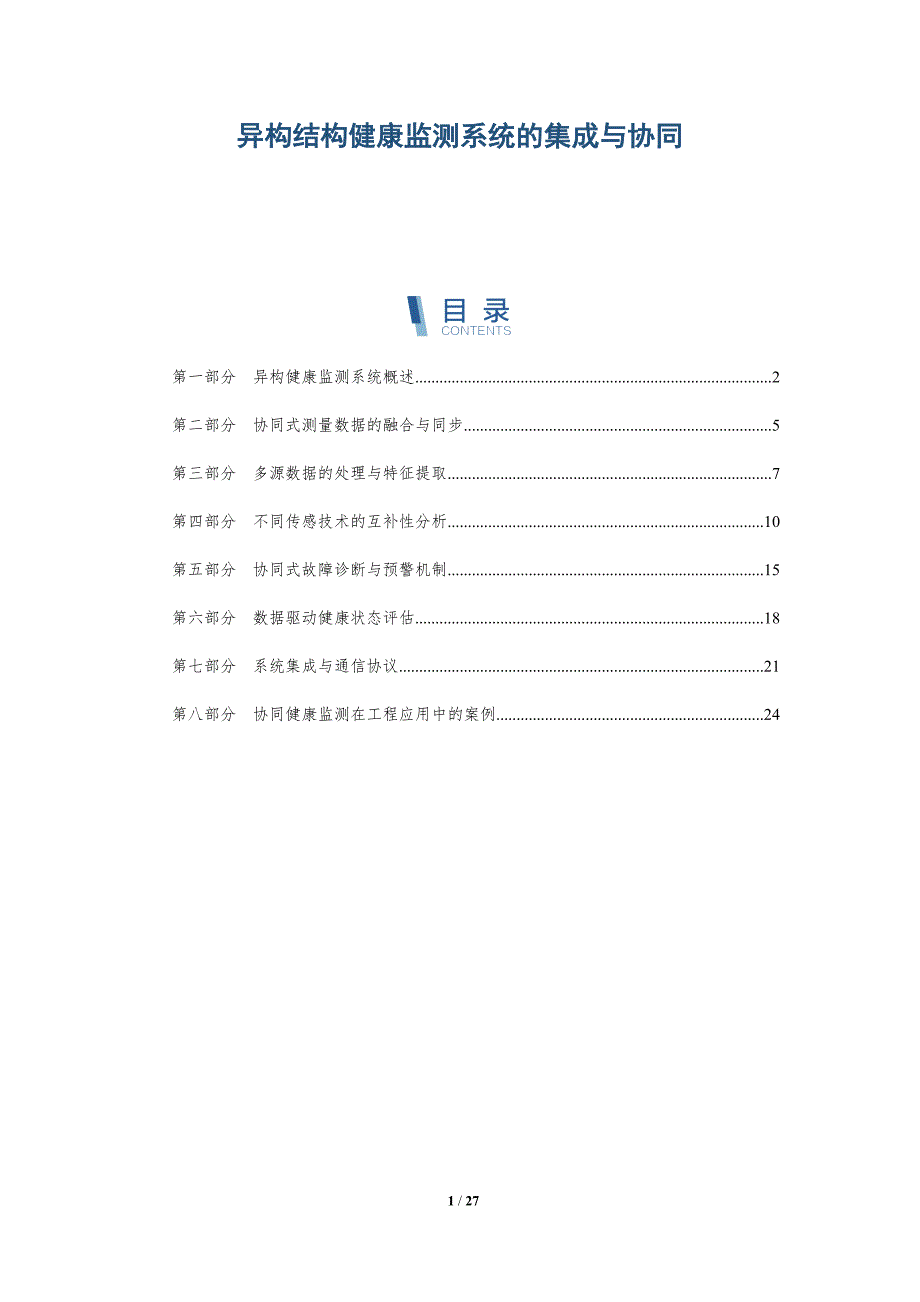

异构结构健康监测系统的集成与协同 第一部分 异构健康监测系统概述 2第二部分 协同式测量数据的融合与同步 5第三部分 多源数据的处理与特征提取 7第四部分 不同传感技术的互补性分析 10第五部分 协同式故障诊断与预警机制 15第六部分 数据驱动健康状态评估 18第七部分 系统集成与通信协议 21第八部分 协同健康监测在工程应用中的案例 24第一部分 异构健康监测系统概述关键词关键要点异构传感技术1. 多模式互补：异构传感器整合多种传感机制（如应变、振动、声发射），提供互补和冗余信息，提高监测准确性2. 信息融合加强：来自不同传感器的数据融合可消除噪声、增强信号，为更准确的健康评估提供综合信息3. 灵敏度提高：异构传感器通过利用不同的传感器响应方式，提高对早期损伤和异常行为的灵敏度，实现更早期的故障检测数据获取与融合算法1. 高效数据采集：优化传感器部署策略、使用高效的信号采集技术，确保可靠且及时的数据获取2. 先进融合算法：采用机器学习、深度学习等算法，实现异构数据的多模态融合，提取有价值的信息和识别异常模式3. 实时数据处理：利用边缘计算或云计算平台，实现实时数据处理，并对健康状态进行快速的评估和预警。
健康评估与损伤识别1. 损伤识别方法：采用统计方法、机器学习模型、物理模型等方法识别损伤模式和评估损伤严重程度2. 健康指标构建：建立基于异构传感数据的综合健康指标，量化结构健康状况，实现趋势分析和剩余寿命预测3. 基于损伤的维护决策：根据损伤评估结果，生成维护决策，优化维护计划，延长结构使用寿命网络通信与云平台1. 低延迟通信：采用可靠的网络协议和通信技术，确保传感器数据的高速传输和实时监测2. 云平台集成：利用云平台强大的计算能力、数据存储和远程管理，实现异构系统的信息共享、协同计算和远程运维3. 远程监测与控制：通过云平台，实现远程监测结构健康状况和远程控制传感器系统，提升监测效率和维护便利性智能化技术1. 机器学习辅助：使用机器学习算法优化传感数据处理、健康评估和故障预警，提高监测系统的智能化和自主性2. 健康大数据分析：利用健康大数据，训练深度学习模型，建立健康评估专家系统，提高故障诊断的准确性和可靠性3. 数字孪生技术：创建结构的数字孪生模型，整合实测数据和物理模型，实现虚拟仿真和健康预测，支持决策制定 异构健康监测系统概述异构健康监测系统是指由不同类型传感器、数据采集设备、数据处理和分析算法以及通信网络等异构组件组成的系统，用于对不同类型结构和部件进行健康监测。
异构健康监测系统可以提供全面的结构健康信息，提高结构安全性和可靠性 异构健康监测系统架构异构健康监测系统通常包括以下主要组件：* 传感器和数据采集设备：收集和测量结构响应数据的各种类型的传感器，如应变计、加速度计、位移传感器等 数据处理和分析算法：处理原始传感器数据并提取特征信息，用于评估结构健康状态 通信网络：用于连接传感器、数据采集设备、数据处理和分析模块以及用户界面的通信网络 数据管理系统：存储和管理传感器数据、分析结果和其他相关信息 异构健康监测系统的类型异构健康监测系统可以根据其应用范围和功能进行分类：* 全球健康监测系统：用于监测大型结构的整体健康状况，如桥梁、建筑物和飞机 局部健康监测系统：用于监测结构特定区域或部件的健康状况，如管道、焊缝和连接 实时健康监测系统：在结构服役期间连续监测结构健康状况，提供实时预警和故障诊断 离线健康监测系统：定期或按需对结构进行健康监测，提供结构健康状况的快照 异构健康监测系统的数据融合和协同异构健康监测系统的数据融合和协同至关重要，可以提高系统性能和可靠性数据融合可以通过以下方法实现：* 传感器数据融合：将不同类型传感器的测量数据组合起来，提供更全面和准确的结构健康信息。
特征融合：将不同分析算法提取的特征信息组合起来，提高健康状态评估的鲁棒性和可靠性 模型融合：将基于不同物理模型的健康监测模型结合起来，增强系统的预测能力和精度协同涉及异构健康监测系统中不同组件之间的协调和协作：* 传感器协同：优化传感器放置和操作模式，提高数据采集效率和准确性 分析算法协同：结合不同的分析算法，增强健康状态评估的可靠性和鲁棒性 通信协同：优化通信网络，确保数据的可靠和高效传输通过数据融合和协同，异构健康监测系统可以充分利用不同组件的优势，实现结构健康监测的全面、准确和可靠第二部分 协同式测量数据的融合与同步关键词关键要点数据融合框架1. 采用分布式或集中式架构，使不同来源的数据能够高效传输和处理2. 建立数据融合算法，对异构传感器的测量数据进行特征提取、数据校验和数据关联，消除冗余和噪声信息3. 融合多模态数据，包括振动、应变、声发射、图像等，提供综合的结构健康信息时间同步机制1. 使用时间同步设备（如GPS、原子钟），为不同传感器的测量数据提供精确的时间基准2. 采用时间戳技术，记录测量数据的采集时间，确保数据采样的同步性3. 利用校正算法和滤波技术，补偿不同传感器之间的时间延迟，实现测量数据的对齐和同步。
协同式测量数据的融合与同步# 数据融合异构传感器阵列中的数据融合旨在将来自不同传感器类型（如应变仪、加速度计、光纤传感器等）的测量结果结合起来，以获得更全面、准确的结构健康信息融合过程通常分以下几个步骤：1. 数据预处理： 对原始测量数据进行校准、归一化和滤波，以消除噪声和偏移2. 特征提取： 从预处理后的数据中提取特征，如幅度、频率、时间序列等，这些特征能代表结构的损伤和变形模式3. 数据融合算法： 选择合适的算法将提取的特征进行融合，常用的算法包括贝叶斯估计、卡尔曼滤波和主成分分析融合算法可以提高测量数据的准确性、鲁棒性和故障检测能力 数据同步在异构传感器阵列中，不同传感器的位置可能不同，并且采样速率可能存在差异这会影响数据融合的准确性，因此需要对测量数据进行同步同步方法通常有以下几种：1. 时间戳同步： 每个传感器都配备一个时钟，并记录自己的时间戳然后将测量数据与时间戳一起发送到中心处理单元进行融合2. 触发同步： 所有传感器都连接到一个外部触发器，该触发器同时启动所有传感器进行测量这种方法确保所有传感器在同一时刻开始测量3. 参考点同步： 在结构上放置一个参考点，并在所有传感器同时对参考点进行测量。
通过比较参考点测量数据的相位或幅度，可以推导出不同传感器之间的时间差 同步与融合的协同数据同步和融合协同工作，提高异构结构健康监测系统的整体性能同步确保传感器测量在同一时间进行，消除了由于采样速率差异或传感器位置引起的相位和幅度误差融合将同步后的数据结合起来，提取综合特征，提高故障检测和定位的准确性 融合与同步算法的应用示例* 贝叶斯估计： 用于融合来自应变仪和加速度计的测量数据，对结构变形和损伤进行估计 卡尔曼滤波： 用于跟踪结构的动态响应，并融合来自不同传感器类型的测量数据，提高预测精度 主成分分析： 用于从大量的传感器数据中提取主要特征，降低数据维度并提高故障检测灵敏度 时戳同步： 常用于无线传感器网络中，保证不同传感器的测量数据在同一时刻采集 触发同步： 用于有线传感器阵列中，提供高精度的同步，适用于冲击或振动监测应用 参考点同步： 用于大型结构监测，如桥梁和摩天大楼，消除由于传感器位置不同引起的相位差异 结论协同式测量数据的融合与同步是异构结构健康监测系统的关键技术，通过结合不同传感器类型的测量结果，提高故障检测和定位的准确性同步确保传感器测量在同一时间进行，而融合从同步后的数据中提取综合特征，提供更全面和可靠的结构健康信息。
第三部分 多源数据的处理与特征提取关键词关键要点融合传感数据处理1. 不同类型传感器（如应变计、加速度计、光纤传感器）采集的多源数据具有异构性和互补性，需要融合处理以获得更全面的结构健康信息2. 常用的融合方法包括数据校准、特征提取和信息融合，可有效消除传感器噪声、校正数据偏差并增强特征鲁棒性3. 融合传感数据处理技术的发展趋势是异构传感器融合、数据融合和分布式融合图像特征提取1. 图像特征提取技术，如深度学习和卷积神经网络，可从图像数据中提取结构变形、裂纹和其他损伤特征2. 图像特征提取的精度和鲁棒性对于损伤识别和评估至关重要，需要针对不同类型的损伤场景优化特征提取算法3. 图像特征提取技术的发展方向是基于深度学习的多尺度特征提取、弱监督学习和图像增强时频分析1. 时频分析技术，如小波变换和经验模态分解，可揭示结构振动信号中的非平稳性和局部异常2. 时频分析特征具有时间和频率域信息，适用于损伤检测、振动监测和模式识别3. 时频分析的发展趋势是多尺度时频分析、自适应时频分析和时频特征融合模式识别算法1. 模式识别算法，如支持向量机、决策树和神经网络，可对特征数据进行分类和识别，实现结构损伤诊断。
2. 模式识别算法的选择和优化对于提高损伤识别准确性和鲁棒性至关重要3. 模式识别算法的发展方向是基于深度学习的智能模式识别、学习和迁移学习数据挖掘技术1. 数据挖掘技术，如聚类算法和关联规则挖掘，可从大规模异构数据中发现隐藏模式和规律，辅助结构健康评估2. 数据挖掘技术可用于识别潜在的损伤趋势、优化传感器配置和预测结构剩余寿命3. 数据挖掘的发展趋势是基于关联规则挖掘的结构故障推理、数据挖掘和知识图谱构建贝叶斯更新方法1. 贝叶斯更新方法是一种基于概率论的损伤识别方法，可结合先验知识和观测数据更新结构损伤概率2. 贝叶斯更新方法具有自适应和鲁棒性优势，适用于损伤识别和健康评估的动态环境3. 贝叶斯更新方法的发展方向是多传感器贝叶斯融合、贝叶斯更新和贝叶斯网络建模多源数据的处理与特征提取异构结构健康监测系统中，融合了来自不同传感器类型和位置的多源数据这些数据的处理和特征提取是实现准确且可解释的健康监测的关键1. 数据预处理* 数据清理和滤波：去除噪声、异常值和冗余数据，以提高数据的质量和可信度 数据归一化和标准化：将不同传感器类型测量的数据统一到可比较的范围内，以便有效进行数据融合和分析。
时间同步：确保来自不同传感器的数据在时间上对齐，以进行准确的事件相关性分析2. 特征提取提取能够表征结构健康状况的变化的特征至关重要常见的方法包括：* 统计特征：计算平均值、标准差、峰值、方差等统计量 频率域特征：应用傅里叶变换或小波变换，提取频率谱中的峰值和谐波成分 时域特征：分析信号的瞬时变化，例如上升时间、下降时间和峰值幅度 特征选择：从提取的特征中选择信息量大、冗余度低的子集，以提高监测的有效性和效率3. 多源数据融合融合来自不同传感器类型和位置的数据可以提高健康监测的准确性和鲁棒性常用方法包括：* 数据融合方法：例如数据融合算法（如卡尔曼滤波或贝叶斯推理）和多模态融合技术 协同方法：利用传感器之间的互补性，通过协调分析和共享信息，协同提升监测性能4. 特征融合融合来自不同特征类型的数据可以提供更全面的。
