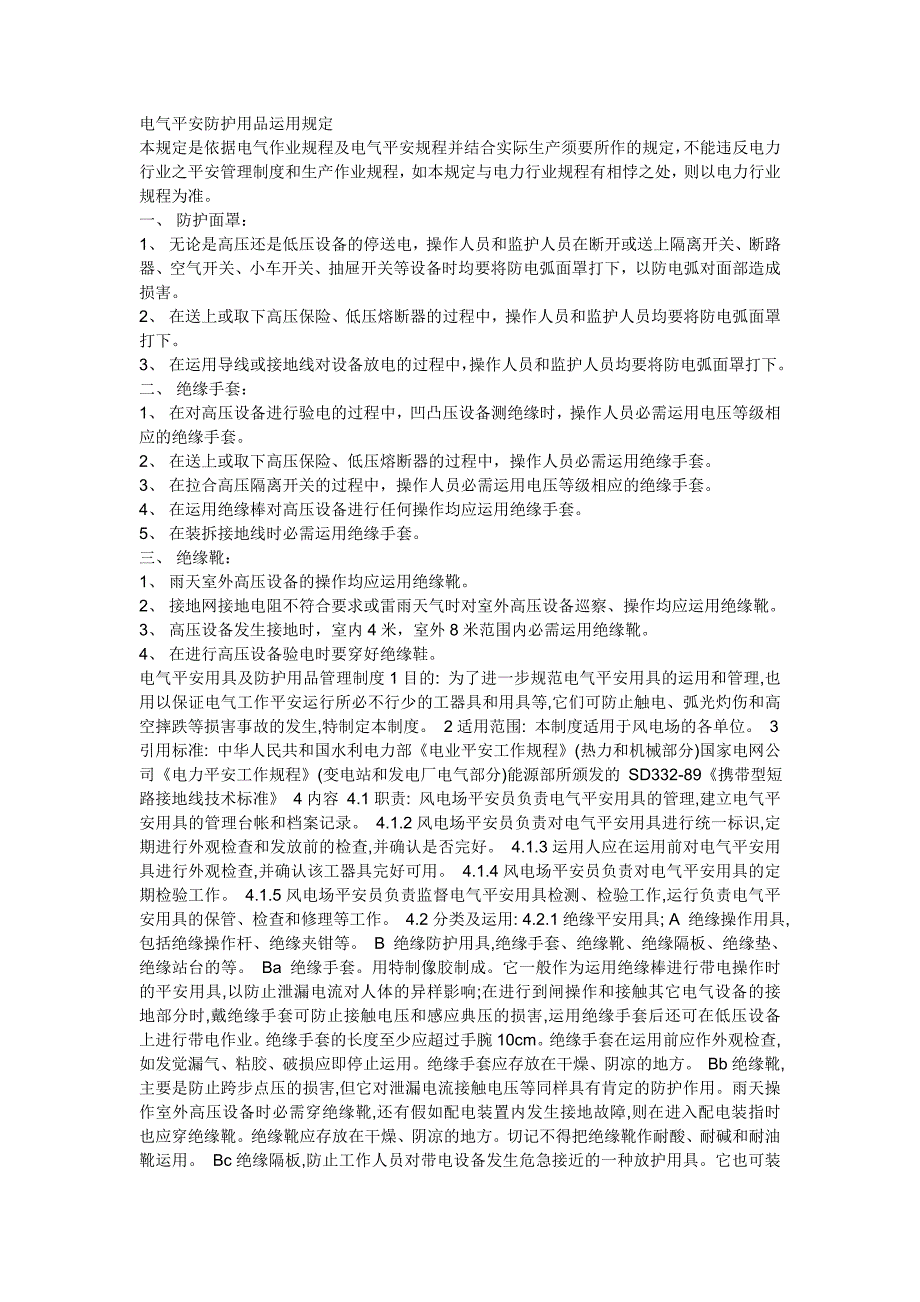

电气平安防护用品运用规定本规定是依据电气作业规程及电气平安规程并结合实际生产须要所作的规定，不能违反电力行业之平安管理制度和生产作业规程，如本规定与电力行业规程有相悖之处，则以电力行业规程为准一、 防护面罩：1、 无论是高压还是低压设备的停送电，操作人员和监护人员在断开或送上隔离开关、断路器、空气开关、小车开关、抽屉开关等设备时均要将防电弧面罩打下，以防电弧对面部造成损害2、 在送上或取下高压保险、低压熔断器的过程中，操作人员和监护人员均要将防电弧面罩打下3、 在运用导线或接地线对设备放电的过程中，操作人员和监护人员均要将防电弧面罩打下二、 绝缘手套：1、 在对高压设备进行验电的过程中，凹凸压设备测绝缘时，操作人员必需运用电压等级相应的绝缘手套2、 在送上或取下高压保险、低压熔断器的过程中，操作人员必需运用绝缘手套3、 在拉合高压隔离开关的过程中，操作人员必需运用电压等级相应的绝缘手套4、 在运用绝缘棒对高压设备进行任何操作均应运用绝缘手套5、 在装拆接地线时必需运用绝缘手套三、 绝缘靴：1、 雨天室外高压设备的操作均应运用绝缘靴2、 接地网接地电阻不符合要求或雷雨天气时对室外高压设备巡察、操作均应运用绝缘靴。
3、 高压设备发生接地时，室内4米，室外8米范围内必需运用绝缘靴4、 在进行高压设备验电时要穿好绝缘鞋电气平安用具及防护用品管理制度 1目的: 为了进一步规范电气平安用具的运用和管理,也用以保证电气工作平安运行所必不行少的工器具和用具等,它们可防止触电、弧光灼伤和高空摔跌等损害事故的发生,特制定本制度 2适用范围: 本制度适用于风电场的各单位 3引用标准: 中华人民共和国水利电力部《电业平安工作规程》(热力和机械部分)国家电网公司《电力平安工作规程》(变电站和发电厂电气部分)能源部所颁发的 SD332-89《携带型短路接地线技术标准》 4内容 4.1职责: 风电场平安员负责电气平安用具的管理,建立电气平安用具的管理台帐和档案记录 4.1.2风电场平安员负责对电气平安用具进行统一标识,定期进行外观检查和发放前的检查,并确认是否完好 4.1.3运用人应在运用前对电气平安用具进行外观检查,并确认该工器具完好可用 4.1.4风电场平安员负责对电气平安用具的定期检验工作 4.1.5风电场平安员负责监督电气平安用具检测、检验工作,运行负责电气平安用具的保管、检查和修理等工作 4.2分类及运用: 4.2.1绝缘平安用具; A 绝缘操作用具,包括绝缘操作杆、绝缘夹钳等。
B 绝缘防护用具,绝缘手套、绝缘靴、绝缘隔板、绝缘垫、绝缘站台的等 Ba 绝缘手套用特制像胶制成它一般作为运用绝缘棒进行带电操作时的平安用具,以防止泄漏电流对人体的异样影响;在进行到闸操作和接触其它电气设备的接地部分时,戴绝缘手套可防止接触电压和感应典压的损害,运用绝缘手套后还可在低压设备上进行带电作业绝缘手套的长度至少应超过手腕10cm绝缘手套在运用前应作外观检查,如发觉漏气、粘胶、破损应即停止运用绝缘手套应存放在干燥、阴凉的地方 Bb绝缘靴,主要是防止跨步点压的损害,但它对泄漏电流接触电压等同样具有肯定的防护作用雨天操作室外高压设备时必需穿绝缘靴,还有假如配电装置内发生接地故障,则在进入配电装指时也应穿绝缘靴绝缘靴应存放在干燥、阴凉的地方切记不得把绝缘靴作耐酸、耐碱和耐油靴运用 Bc绝缘隔板,防止工作人员对带电设备发生危急接近的一种放护用具它也可装设在断开的6?10KV到闸动、静触头之间,作为防止“突然来电”的保安用具绝缘隔板一般用环氧玻璃布板和聚禄乙稀塑料制成绝缘板应保持表面光滑,不允许有裂缝、气泡、砂眼和孔洞等,凹坑深度不得超过0.1mm,绝缘板厚度不得小于3mm绝缘板运用前应擦尽尘灰并检查外观是否良好。
Bd绝缘垫,保安作用和绝缘靴相同,可把它视为是一种固定的绝缘靴绝缘垫用特制像胶制作,尺寸应大于750mm*750mm,厚度不小于4mm绝缘垫不得和酸、碱、油类和化学药品等接触,并应避开阳光直射或锋利金属件刺划,还应作到每隔半年用低温水清洗一次 Be 绝缘站台,在任何电压等级的电力装置中当操作带电断路器,隔离开关,安装临时接地线用的协助保安用具是用极干燥而漆过的直纹无节的木料做成条型的台面,支持在绝缘瓷瓶上 4.2.2验电器; 验电器,是检验电气设备是否确无电压的一种平安用具又分为低压验电器(250V及以下)和高压(250V以上) 4.2.2.1低压验电器触主要用来检查、推断低压电气设备或线路是否带电外,还有下列用途: (a) 分火线(相线)和地线(中性线或零线)氖光灯泡发亮的是火线,不亮的则是地线 (b)区分沟通电和直流电沟通电通过氖灯泡时,两极旁边都发亮;而直流电通过时,仅一个电极旁边发亮 (c) 推断电压的凹凸,如氖灯暗红、稍微亮,则电压低;如灯泡发黄红色,很亮,则电压低 4.2.2.2高压验电器运用时必需留意其额定电压和被检验电气设备的电压等级相适应,否则可能会危及验电操作人员的人身平安或造成错误推断。
验电电操作人员应戴绝缘手套,手握在罩护环以下的握手部分,先在有电设备进行检验,检验时应慢慢移近带电设备至发光或发声止,以验证验电器性能完好,然后再在须要进行验电的设备上检测检测时也应同样慢慢移近带电设备,直至干脆触及设备导电部分,此过程中若始终无光、声指示,则可推断无电反之,如在移近过程中图然有发光或发声指示,应停止验电 4.2.3突然来电防护用具,携带型三相短路接地线; 4.2.4标示牌(又叫警告牌); 依据用途可分为两类: 警告类;如“禁止合闸,有人工作”等 指示类;如“在此工做”和“从今上下”等 4.2.5高空作业平安用具;依据用途可分为三类: A 升降板和脚扣是主要的登高工具 B 平安带和平安腰绳 C 平安帽 4.2.6电气登高平安用具类: 4.2.6.1梯子、平台和高凳 梯子和高凳可用木材制作,也可用竹料制作,但不应用金属材料制作平台假如是金属的要做好绝缘问题,并装设接地线梯子、平台和高凳应坚实牢靠,应能承受工作人员及其所携带工具的总重量梯子分人字梯,靠梯两种为了避开靠梯翻倒,靠梯梯脚与墙之间的距离不应小于梯长的1/4;为了避开滑落,其间距离不得大于梯长的1/2为了限制人字梯和高凳的开脚度,其两侧之间应加拉链或拉绳。
为了防滑,在光滑坚硬的地面上运用的梯子的梯脚应加橡胶套或橡胶垫在泥土地面上运用的梯子的梯脚应加铁尖在梯子上工作时,梯顶一般不应低于工作人员的腰部,或者说工作人员应站在距离梯顶不小于1米的踏板上工作切忌站在梯子或高凳最高处或最上面一二级踏板上工作 4.2.6.2脚扣和平安腰带 脚扣是登杆用具其主要部分用钢材制成木杆用脚扣的半圆环和根部均有突起的小齿,以刺入木杆起防滑作用水泥杆用脚扣的半圆环和根部装有像胶套或橡胶垫起防滑作用脚扣有大小号之分,以适应电杆粗细不同之须要登高板也是登杆用具,主要由坚硬的木板和牢固的绳子组成平安腰带是防止坠落的平安用具平安腰带用皮革、帆布或化纤材料制成平安腰带有两根带子,小的系在腰部偏下作束紧用,大的系在电杆或其地坚固的构件上起防止坠落的作用平安腰带的宽度不应小于60毫米绕电杆带的单根拉力不应低于2250牛 4.2.7电气 运用环境条件环境温度:-25℃~+55℃ 相对湿度:≤90%运用场合:户内和户外无雨天气 、接地操作棒尺寸、操作杆规格 型号 型式 电压等级(KV) 有效绝缘长度(mm) 握柄长度(mm) 限流管长度(mm) 总长度(mm) 节数 FDG10 干脆式 10 875 125 ?? 1000 1 FDG35 干脆式 35 1075 125 ?? 1200 2 FDG10X 限流式 10 775 125 300 1200 2 FDG35X 限流式 35 975 125 400 1500 2 4.2.8.2.2接地操作棒的绝缘特性 各种不同电压等级 设备名称 绝缘部分长度(mm) 握手部分长度(mm) 总长度(mm) 10KV 以下电气设备 依据工作便利不作规定 10KV 设备及输电线路 700 300 1000 35KV 设备及输电线路 900 600 1500 63KV 设备及输电线路 1000 600 1600 110KV 设备及输电线路 1300 700 2000 220KV 设备及输电线路 2100 900 3000 330KV 设备及输电线路 3000 1100 4100 500KV 设备及输电线路 4100 1400 5500 110~500KV 输电线路绝缘架空地线上 700 300 1000 试验室及试验设备接地 700 300 1000 4.2.8.2.3.运用方法及留意事项: 1 为保证人身和设备的平安,确保接地线的完好性,接地线应在空气流通、环境干燥的专用地点存放。
2 电气设备上运用接地线,应遵照电业平安工作规程中的有关规定进行 3 选择携带型短路接地线时,其额定短路电流值应大于悬挂点的最大故障电流值,其接地操作棒应和悬挂点的系统电压一样 4携带型短路接地线前,应先验电、放电,确认电气设备已停电后,方可进行接地操作 5 装设携带型短路接地线应先接接地端,后接导线端,拆除时,应先拆导线端,后拆接地端 6 作业现场如无固定接地点时,可用临时接地钢针打入地下,其深度应不小于0.6米 7携带型短路接地线当经受短路电流后,一般应作报废处理 8携带型短路接地线在每次运用前,应做好例行检查,发觉有线夹开裂、缺损、连接部件接触不良、松动、绝缘护层破损、软绞线袒露等缺陷时,禁止接着运用 运用平安用具必需留意的要点是: (1)必需运用合格的平安用具; (2)应做到正确运用平安用具 4.3平安用具运用前的检查: 4.3.1对于常常处于运用状态的工具和设备,每次运用前要进行外观检查 4.3.1.1平安用具要检查外壳、把手完好卡头坚固,转动敏捷,开关自动复位无失灵、声音正常导线连接坚固、无破损 4.3.1.2平安用具有无受潮和锈蚀状况,四周场地(环境)是否符合运用要求 4.3.2对停用时间较长的工具和设备,每次重新运用前必需进行具体检查。
4.4平安用具运用中的要求: 4.4.1运用环境应在干燥、无腐蚀性气体、无导电粉尘场所运用雨雪天气不得露天工作,室外放置时设备要有防雨措施,高处作业应有相应平安措施 4.4.2在停止运用或工作中须要移动位置时,应有相应平安措施 4.4.3具体到各种工具和设备,还要遵守有关的专业规定 4.4.4平安用具运用完后,要进行外观检查,必需进行绝缘电阻测量及绝缘耐压试验 4.4.5不熟识平安用具运用方法的工作人员不准擅自运用 4.4.6运用电动工具时,不准随意摆放造成平安用具损坏。
