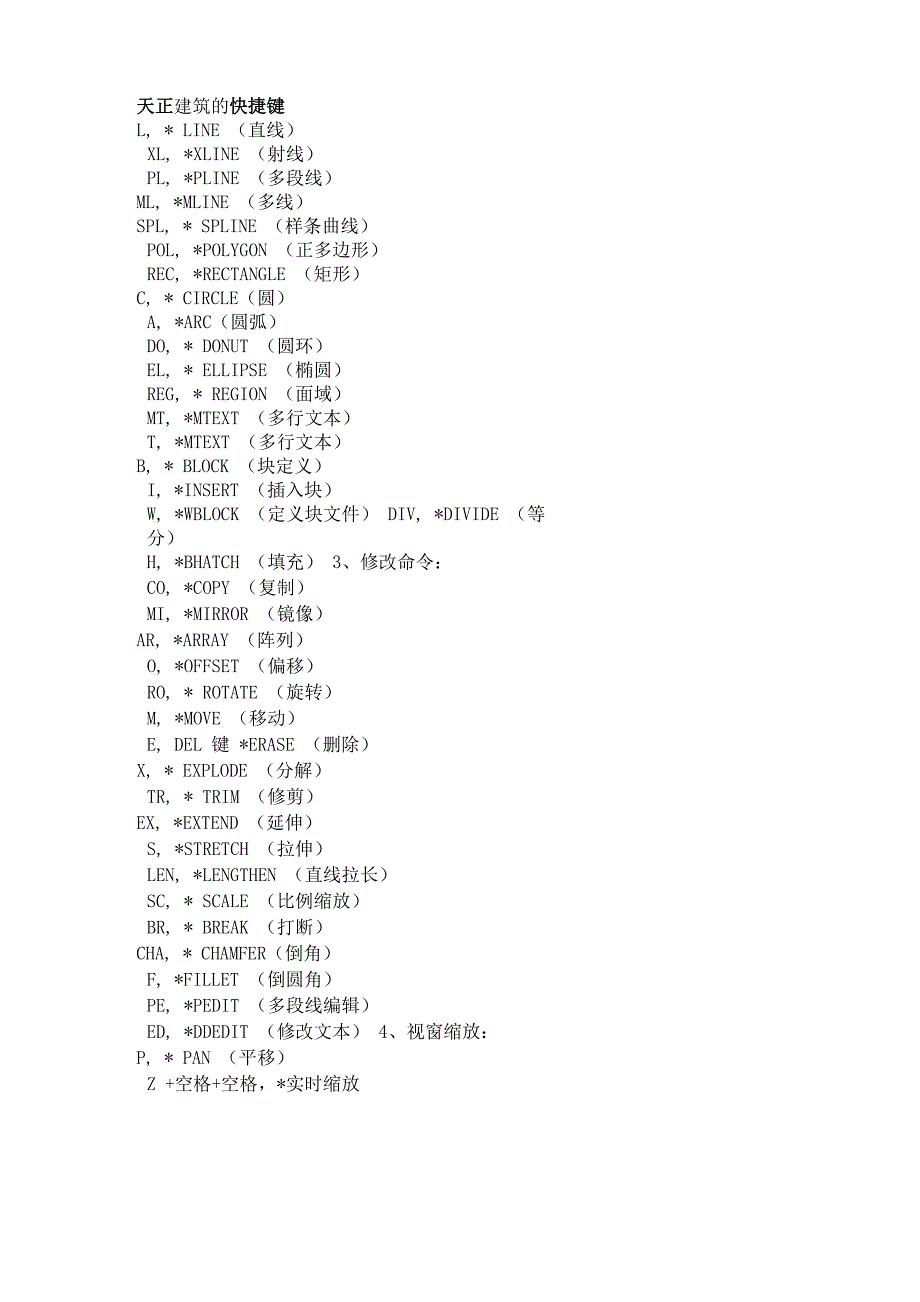

天正建筑的快捷键L, * LINE （直线）XL, *XLINE （射线）PL, *PLINE （多段线）ML, *MLINE （多线）SPL, * SPLINE （样条曲线）POL, *POLYGON （正多边形）REC, *RECTANGLE （矩形）C, * CIRCLE（圆）A, *ARC（圆弧）DO, * DONUT （圆环）EL, * ELLIPSE （椭圆）REG, * REGION （面域）MT, *MTEXT （多行文本）T, *MTEXT （多行文本）B, * BLOCK （块定义）I, *INSERT （插入块）W, *WBLOCK （定义块文件） DIV, *DIVIDE （等分）H, *BHATCH （填充） 3、修改命令：CO, *COPY （复制）MI, *MIRROR （镜像）AR, *ARRAY （阵列）O, *OFFSET （偏移）RO, * ROTATE （旋转）M, *MOVE （移动）E, DEL 键 *ERASE （删除）X, * EXPLODE （分解）TR, * TRIM （修剪）EX, *EXTEND （延伸）S, *STRETCH （拉伸）LEN, *LENGTHEN （直线拉长）SC, * SCALE （比例缩放）BR, * BREAK （打断）CHA, * CHAMFER（倒角）F, *FILLET （倒圆角）PE, *PEDIT （多段线编辑）ED, *DDEDIT （修改文本） 4、视窗缩放：P, * PAN （平移）Z +空格+空格，*实时缩放Z, *局部放大Z+P, * 返回上一视图Z ＋ E, * 显示全图 5、标注；DLI, *DIMLINEAR （直线标注）DAL, * DIMALIGNED （对齐标注）DRA, *DIMRADIUS （半径标注）DDI, *DIMDIAMETER （直径标注）DAN, *DIMANGULAR （角度标注）DCE, *DIMCENTER （中心标注）DOR, *DIMORDINATE （点标注）TOL, * TOLERANCE （标注形位公差）LE, *QLEADER （快速引出标注）DBA, *DIMBASELINE （基线标注）DCO, *DIMCONTINUE （连续标注）D, *DIMSTYLE （标注样式）DED, *DIMEDIT （编辑标注）DOV, *DIMOVERRIDE（替换标注系统变量）（二） 常用CTRL快捷键【CTRL 】+1 *PROPERTIES（修改特性）【CTRL】+2 *ADCENTER （设计中心）【CTRL】+O * OPEN （打开文件）【CTRL 】+N、M * NEW （新建文件）【CTRL】+P *PRINT （打印文件）【CTRL】+S *SAVE （保存文件）【CTRL】+Z *UNDO （放弃）【CTRL】+X *CUTCLIP （剪切）【CTRL】+C *COPYCLIP （复制）【CTRL】+V *PASTECLIP （粘贴）【CTRL】+B *SNAP （栅格捕捉）【CTRL】+F *OSNAP （对象捕捉）【CTRL】+G *GRID （栅格）【CTRL】+L *ORTHO （正交）【 CTRL】+ W *（对象追踪）【 CTRL】+ U *（极轴）（三） 常用功能键【Fl】* HELP （帮助）【 F2】 *（文本窗口）【F3】*OSNAP （对象捕捉）【F7】* GRIP （栅格）【F8】 *ORTHO （正交）CAD常用命令一、绘图工具栏中的绘图命令（英文名）及命令，快捷键1 、直线 （line） L2、参照线又叫结构线（xline） XL： 1）平行。
2）垂直3）角度：反方向的 角输入负值 4）二等分（角的平分线）：顶、角、角 5）偏移：前题是必须 先有一个参照线存在3、多线（mline）ML： 1、对正：1） 上:在光标下绘制 多线 2）无（中）：将光标作为原点绘制多线 3）下：在光标上绘制多线4） 比例：多线之间的全局宽度 5）样式：系统外的样式需外挂） 4、多段线（pline）PL： 1）圆弧：将弧线段添加到多段线中2）闭合：在当前位置到多段线起点之间绘制一条直线段以闭合多线段 3）半宽：指定宽多段线线段 的中心到其一边的宽度4）取消：U删除最近一次添加到多段线上的直线段5） 长度：以前一段线段相同的角度并按指定长度（也可用鼠标指定角度方向、长度）绘制直线段如果前一线段为圆弧，Auto CAD将绘制一条直线段与弧线段 相切6）宽度：指定下一条直线段的宽度5、多边形（polygon）POL：（有3 到1024条等长边的封闭多线段）6、矩形（rectang）REC： 1）倒角：2）圆角：3）宽度：指定矩形线的宽度7、圆弧（arc）A :默认下有三种画法（共11种 画法）常用的画法是：起点、端点、方向圆（circle）C:默认下有三种画法。
8、样条曲线（spline）SPL 9、椭圆（ellipse）EL： 1）中心点：通过指定的中心点来创建椭圆2）轴端点：通过指定两个端点来创建椭圆3）椭圆弧：先确 定了椭圆，再根据此椭圆样式来编辑弧的大小10、插入块（insert）I： 1）输入块的名称2）选择路径：A：插入点B：缩放比例C：旋转 注：上面三项 的可选择“在屏幕上指定”在没有选择的情况下，插入时会按原来定义的大小 输入 11、创建块 （block）B： 1）必须给新建的块起名字 2）必须指点拾取 点（移动时鼠标的所持点）12、点（point）PO： “点样式”的命令：ddptype 13、图案填充（bhatch）H 14、面域（region）REG：面域是以封闭边界（选择对象 必须是封闭环）创建的二维封闭区域它们必须共面，即在同一平面上二维物 体布尔运算（并集、交集、差集）之前必须进行面域15、A—多行文字（mtext）MT\DT： “文字样式”的命令：style 16、射线RAY 17、圆环DO 1）内径2）外径内外径之间是实体）二、修改工具栏中的修改命令（英文名）及命令快捷键：1、删除（erase） E：输入E后回车，再输入F回车，选择全部、回车、点右 键即可全部删除所选。
2、复制（copy） CO：输入CO后回车（此时输入M可 多次重复复制）3、镜像（mirror） MI：镜像发生时，对象会按照轴对称规 则进行，结果为被反转或倒置的图像指给物体照镜子一样复制过来） 6 4、偏移（offset） O：创建同心圆、平行线和等距曲线5、 阵列（array） AR：创建按指定方式排列的多重对象副本6、移动（move） M： 在指定方向上按指定距离位移对象7、旋转（rotate） RO：按基点移动对象 8、修剪（trim） TR：（块及全闭合性质的画形必需炸开后才能修剪）9、距 离（dist） DI：测量两点之间的距离和角度10、缩放（scale）SC：在X、Y和 Z 轴方向等比放大或缩小对象 1）、输入数值大于 1 时，为放大； 2）、输 入数值小于 1 时，为缩小； 3）、输入数值等于 1 时，比例不变 11、拉伸（stretch） S：用手工方式拉长直线或闭合图形（唯独圆不能拉伸）1）输 入命令“S” 2）选中对象、再用左键框住对象拉伸方向的一半图形（如果选中 物体的全部，拉伸功能即为移动了） 3） 点击右键、选择用来拉伸的点 4） 最 后手动操作、确定。
11、拉长（lengthen） LEN：给出指定的数据（长度或角度）， 来拉长对象12、延伸（延长）（extend）EX：给出指定的对象位置来延长物体（此延长必须有指定的终点对象，否则延长不了）13、打断（break） BR:即 有选择性删除对象的一部分可以打断直线、圆、圆弧、多段线、椭圆、样条曲 线、参照线和射线打断对象时，既可以先在第一个打断点选择对象，然后指定 第二个打断点，也可以先选择整个对象，然后指定两个打断点 14、倒角（chamfer）CHA：倒角就是将两个非平行的对象，通过延伸或修剪使它们相交或 利用斜线连接15、圆角（fillet）F：圆角就是通过一个指定半径的圆弧来光 滑地连接两个对象16、炸开（分解）（explode）X：将编组分解为成员对象以 删除编组定义三、修改工具栏（2） 1、 编辑图案填充（打开边界图案填充对话框 Bstyle='color:black;background-color:#A0FFFF'>8）（bhatch） BH： 2、 编辑多段线： 3、 编辑样条曲线： 4、 编辑多线： 1）十字闭合：（在两条多线 之间创建闭合的十字交叉）A、输入命令（mledi t） B、选择??十字闭合??B style二'color:black;background-color:#A0FFFF'>8、确定。
C、选择被分革的 多线D、选择分革第一条多线的多线2）十字打开：（在两条多线之间创建开放 的十字交叉）A、输入命令（mledit）B、选择??十字打开??B st yle='color:black;background-color:#A0FFFF'>8、确定C、选择第一条 线 D、 选择第二条线 3）十字合并：（在两条多线之间创建合并的十字交叉， 此时多线的选择次序并不重要）A、输入命令（mledi t） 7 B、 选择？？十字合并？？B st yle='color:black;background-color:#A0FFFF'>8、确 定 C、 选择一、二条多线 4） T 形闭合：（在两条多线之间创建闭合的 T 形 交叉 修剪第一条多线或将它延伸到与第二条多线的交点处）己闭合的图形不 能操作A、输入命令（mledit）B、选择??T形闭合??B style二'color:black;background-color:#A0FFFF'>8、确定C、选择被延伸的 多线 D、 选择目标多线 5） T 形打开：（在两条多线之间创建开放的 T 形交 叉修剪第一条多线或将它延伸到与第二条多线的交点处）A、输入命令（mledit） B、选择？？T 形打开？？B style二'color:black;background-color:#A0FFFF'>8、 确定。
C、选择被延伸多线E、选择被打开的目标多线6）T形合并：（在两 条多线之间创建合并的 T 形交叉 修剪第一条多线或将它延伸到与第二条多线 的交点处）A、输入命令（mledit）B、选择??T形合并??B style二'color:black;background-color:#A0FFFF'>8、确定C、选择被延伸的 多线 E、 选择被合并的目标多线 7） 角点结合：（在两条多线之间创建角点结 合修剪第一条多线或将它延伸到与第二条多线的交点处）A、输入命令（mledit） B、选择？？角点结合？？B st yle二'color:black;background-color:#A0FFFF'>8、 确定C、选择要结合的多线（方向）D、选择被结合的多线（方向）8）添 加顶点：（向多线上添加一个顶点）A、输入命令（mledit）B、选择??添加顶 点??B style='color:black;background-color:#A0FFFF'>8 C、D、9） 删除 顶点：（从多线上删除一个顶点）A、输入命令B、选择被删除的多线顶角10） 单个剪切：（剪。
