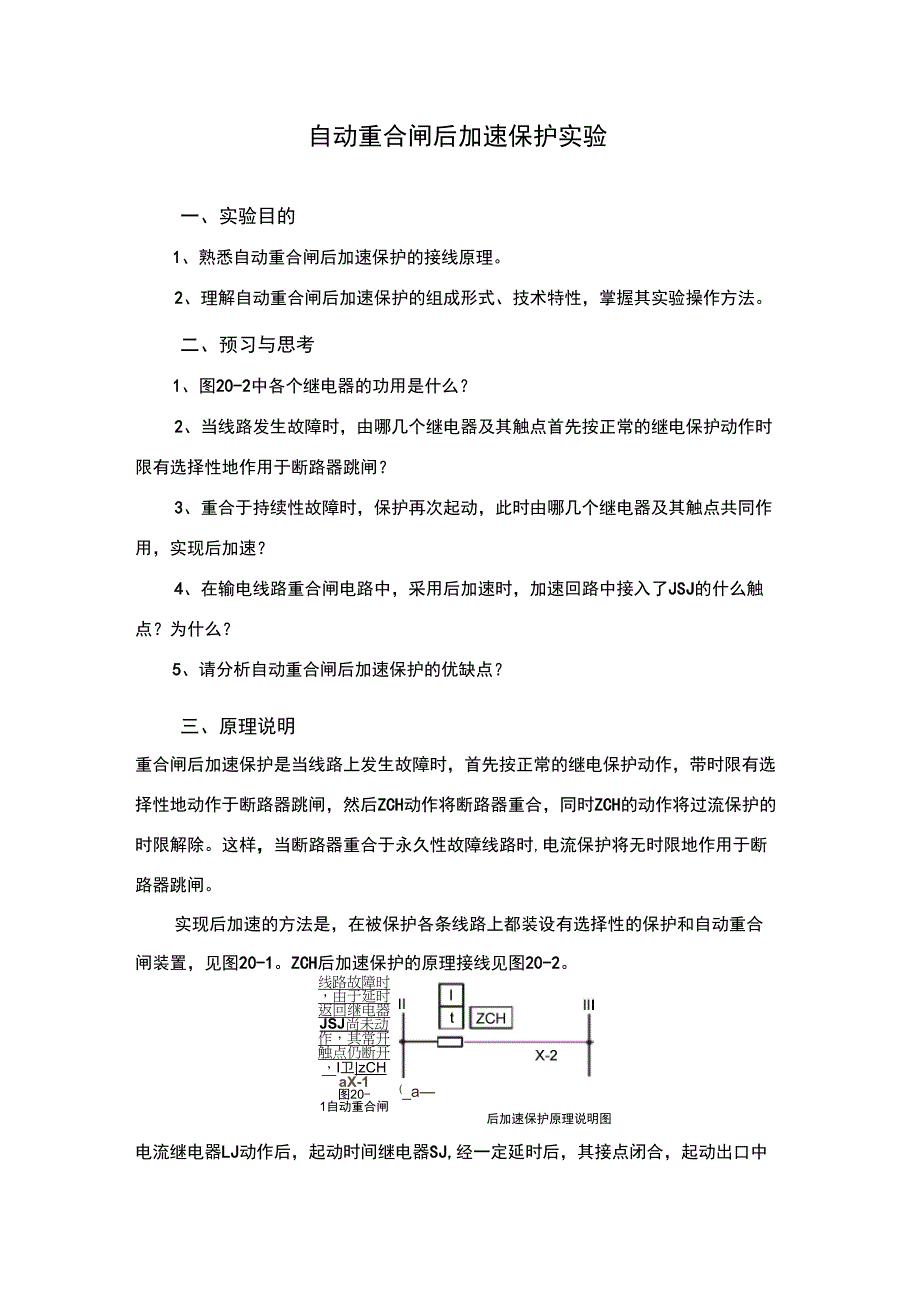

自动重合闸后加速保护实验一、实验目的1、熟悉自动重合闸后加速保护的接线原理2、理解自动重合闸后加速保护的组成形式、技术特性，掌握其实验操作方法二、预习与思考1、图20-2中各个继电器的功用是什么？2、当线路发生故障时，由哪几个继电器及其触点首先按正常的继电保护动作时限有选择性地作用于断路器跳闸？3、重合于持续性故障时，保护再次起动，此时由哪几个继电器及其触点共同作用，实现后加速？4、在输电线路重合闸电路中，采用后加速时，加速回路中接入了JSJ的什么触点？为什么？5、请分析自动重合闸后加速保护的优缺点？三、原理说明重合闸后加速保护是当线路上发生故障时，首先按正常的继电保护动作，带时限有选择性地动作于断路器跳闸，然后ZCH动作将断路器重合，同时ZCH的动作将过流保护的时限解除这样，当断路器重合于永久性故障线路时,电流保护将无时限地作用于断路器跳闸实现后加速的方法是，在被保护各条线路上都装设有选择性的保护和自动重合闸装置，见图20-1ZCH后加速保护的原理接线见图20-2线路故障时，由于延时返回继电器JSJ尚未动作，其常开触点仍断开，(_a—I卫|zCHaX-1图20-1自动重合闸后加速保护原理说明图电流继电器LJ动作后，起动时间继电器SJ,经一定延时后，其接点闭合，起动出口中间继电器BCJ，使QF跳闸。
QF跳闸后，ZCH动作发出合闸脉冲在发出合闸脉冲的同时，重合闸出口元件ZJ3的常开触点闭合起动继电器JSJ,见图20-2,JSJ动作后，其触点闭合若故障为持续性故障，则保护第二次动作时，经JSJ的触点直接起动BCJ而使断路器瞬时跳闸自动重合闸后加速保护可以防止事故扩大，但第一次保护动作仍有时限，因而也影响了ZCH的动作效果，另外后加速必须在每条线路上都装设一套ZCH装置，投资较大四、实验设备序号设备名称使用仪器名称数量1ZB01断路器触点及控制回路模拟箱1只2ZB03数字式电秒表及开关组件1只3ZB11DL—24C/6电流继电器1只DZB—12B出口中间继电器1只DXM—2A信号继电器1只4ZB16DS—21时间继电器1只DZS—12B返回延时继电器1只5DZB01—1变流器1只复归按钮1只单相自调压器1只交流电源1路可调电阻Ri12.6Q1只6DZB01直流操作电源1路7ZB35真有效值交流电流表1只8ZB04手动开关1只五、实验步骤和操作方法1、根据过流保护的要求整定LJ的动作电流和SJ的动作时限2、由加速继电器、保护出口继电器和时间继电器的参数选择相应的操作电源3、按图20-3自动重合闸后加速保护实验接线图进行安装接线。
4、检查“后加速保护”接线的正确性，确定无误后，接入相应直流操作电源5、模拟线路故障，给电流继电器LJ加入一个大于整定值的电流，此时加速继电器JSJ未起动，因此LJ起动SJ,SJ经过一定时限后起动BCJ,使断路器跳闸，同时经XJ发信号图20-3自动重合闸后加速保护实验接线图6、断路器跳闸后，重合闸发出合闸脉冲的同时，由出口元件触点ZJ起动JSJ（图20-2中用开关Si闭合替代ZCH出口接点ZJ的闭合起动JSJ）,JSJ动作后其延时断开的常开触点闭合，实现后加速7、模拟持续性故障，观察后加速动作情况六、注意事项在操作前必须熟悉自动重合闸后加速保护的电路原理，在操作过程中要进行正确的安装接线，严格按照操作规程的要求，加入试验电流，进行动作试验，要确保实验过程的安全正确七、实验报告分析后加速保护的动作特性，结合上述思考题写出实验报告表20-1I=序号代号型号规格实验整定值或额定工作值线圈接法SB按下时SB断开时用途1LJ2SJ3XJ4BCJ5JSJ6TQ7GP8数字秒表9R。
