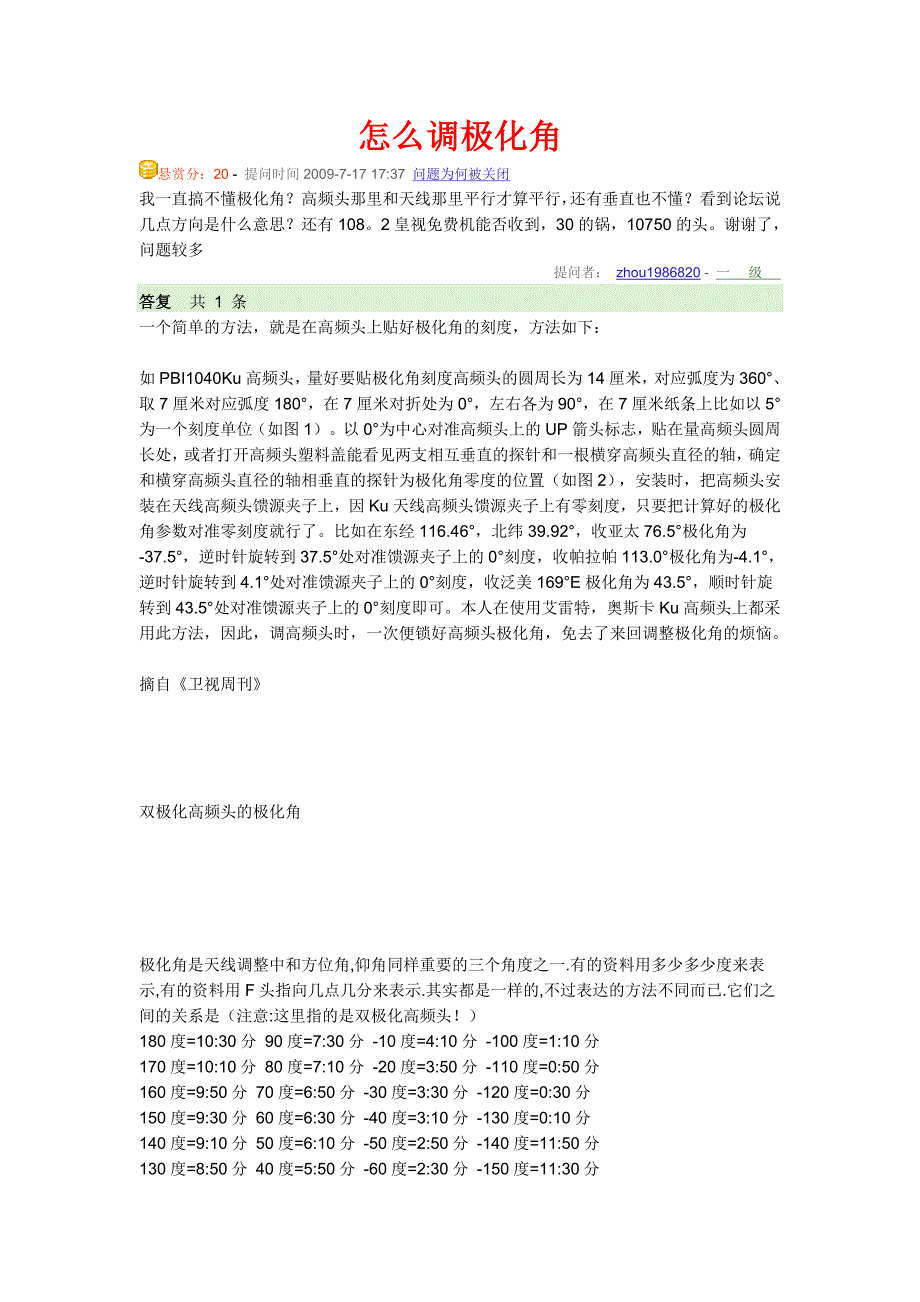

怎么调极化角悬赏分：20 - 提问时间2009-7-17 17:37 问题为何被关闭 我一直搞不懂极化角？高频头那里和天线那里平行才算平行，还有垂直也不懂？看到论坛说几点方向是什么意思？还有1082皇视免费机能否收到，30的锅，10750的头谢谢了，问题较多 提问者： zhou1986820 - 一级答复 共 1 条一个简单的方法，就是在高频头上贴好极化角的刻度，方法如下： 如PBI1040Ku高频头，量好要贴极化角刻度高频头的圆周长为14厘米，对应弧度为360°、取7厘米对应弧度180°，在7厘米对折处为0°，左右各为90°，在7厘米纸条上比如以5°为一个刻度单位（如图1）以0°为中心对准高频头上的UP箭头标志，贴在量高频头圆周长处，或者打开高频头塑料盖能看见两支相互垂直的探针和一根横穿高频头直径的轴，确定和横穿高频头直径的轴相垂直的探针为极化角零度的位置（如图2），安装时，把高频头安装在天线高频头馈源夹子上，因Ku天线高频头馈源夹子上有零刻度，只要把计算好的极化角参数对准零刻度就行了比如在东经116.46°，北纬39.92°，收亚太76.5°极化角为-37.5°，逆时针旋转到37.5°处对准馈源夹子上的0°刻度，收帕拉帕113.0°极化角为-4.1°，逆时针旋转到4.1°处对准馈源夹子上的0°刻度，收泛美169°E极化角为43.5°，顺时针旋转到43.5°处对准馈源夹子上的0°刻度即可。
本人在使用艾雷特，奥斯卡Ku高频头上都采用此方法，因此，调高频头时，一次便锁好高频头极化角，免去了来回调整极化角的烦恼 摘自《卫视周刊》 双极化高频头的极化角 极化角是天线调整中和方位角,仰角同样重要的三个角度之一.有的资料用多少多少度来表示,有的资料用F头指向几点几分来表示.其实都是一样的,不过表达的方法不同而已.它们之间的关系是（注意:这里指的是双极化高频头！） 180度=10:30分 90度=7:30分 -10度=4:10分 -100度=1:10分 170度=10:10分 80度=7:10分 -20度=3:50分 -110度=0:50分 160度=9:50分 70度=6:50分 -30度=3:30分 -120度=0:30分 150度=9:30分 60度=6:30分 -40度=3:10分 -130度=0:10分 140度=9:10分 50度=6:10分 -50度=2:50分 -140度=11:50分 130度=8:50分 40度=5:50分 -60度=2:30分 -150度=11:30分 120度=8:30分 30度=5:30分 -70度=2:10分 -160度=11:10分 110度=8:10分 20度=5:10分 -80度=1:50分 -170度=10:50分 100度=7:50分 10度=4:50分 -90度=1:30分 -180度=10:30分分 +-0度=4:30分 +180度与-180度是相同的,都是在10:30的位置上. 0度与180度虽然极化角相差180度,但极化效果是一样的. 几点几分指的是在钟面上时钟短针所指的位置. 单极化高频头极化角的调整和C头极化角的调整 要调准卫星天线，必需先调准方位角、仰角和极化角。
调方位角和仰角，是调天线，大家都很熟悉调极化角是调高频头其中，双极化Ku头大多是设定F头朝4点30分的方向为“0”度来调整极化角的而单极化高频头和C头就不一样，它们因厂而异，各种各样，F头的朝向不一定就是极化角的“0”度，因此，确定“0”度的方法也各不相同，这就给我们调整极化角时带来了一些困难但是，如果先把有关极化角的一些基本知识弄清楚了，调整极化角，不管它是Ku头还是C头，也不管它是单极化的还是双极化的，都并不是什么难事 1. 打开高频头前面的盖子向里望去，有一根或两根短短的探针，这就是天线的振子一根探针的是单极化的; 两根探针的是双极化的和地面垂直的那根探针是垂直极化振子，和地面平行的那根探针是水平极化振子双极化高频头中的两根探针是互成90度排列的，一般是垂直振子在外边，在时钟面六点的位置上；水平振子在里边，在时钟面三点的位置上，这时就是双极化高频头的极化角“0”度单极化高频头中的一根振子，垂直在时钟面六点的位置上，这就是垂直极化角的“0”度，调整垂直极化角必需在这个“0”度的基础上调整同样，单极化高频头中的一根振子，水平在时钟面三点的位置上，这就是水平极化角的“0”度，调整水平极化角必需在这个“0”度的基础上调整。
2. 卫星发射节目的微波，有圆极化波和线极化波，但大多数是线极化波线极化波又分垂直极化波（V）和水平极化波（H)卫星发射过来的垂直极化波(V）只有垂直极化振子才能接收得到，水平极化振子是接收不到的同样道理，水平极化波（H）只有水平极化振子才能接收得到垂直极化振子只在完全垂直状态时，接受到的垂直极化信号最强缓缓转动高频头，使垂直极化振子缓缓偏离垂直状态，这时，垂直极化信号的强度就渐渐衰减（此时，水平极化信号渐渐增强），超过45度后，衰减加速，转到90度水平状态时，接收到的垂直极化信号为“0”（此时，水平极化信号最强）同样道理，水平振子也是如此 3. 早前出品的C头，只有一根探针，它以高频头矩型接口的宽边和地面平行时为典型状态，作为极化角的“0”度这时探针呈垂直状态，可以接收垂直极化波要接收水平极化信号，就需要先用手转动高频头，使矩形接口的宽边和地面垂直如果要接收圆极化波，就要转动波导管，使其中的介质片呈向左的45度角或向右的45度角调整极化角就是在这个“0”度的基础上进行调整不管它F头朝向那里！） 4. 近期出品的高频头，有的在高频头上刻有“up”字样，这一面朝上时（时钟面12点处）是极化角“0”度。
有的在高频头上刻有“0”刻度，把高频头上的“0”刻度和高频头支架上的“0”刻度对准，此时也是极化角的“0”刻度调整极化角一定要在这个“0”的基础上调整不管它F头朝向那里！接收垂直极化波还是水平极化波，是通过选择接收机菜单里的（H）（v）来完成的，不需要手动 5. Ku段双极化高频头的F头朝向时钟面4点30分处短针的位置时，是极化角的“0“度，这是大家的共识有些网站的Flash也是这样表现的可是，这很容易使人误解为：垂直极化振子指向4点30分时才是垂直极化角的“0”度，以及，水平极化振子指向4点30分时才是水平极化角的“0”度错了！只要打开高频头的前盖就明白了！原来这时，两根振子并不是都指向4点30分，而是垂直振子指向“6“，水平振子指向”3“真奇怪！为什么？其实，垂直振子指向”6“，不正是垂直极化角的”0“度吗？水平极化振子指向”3“，不正是水平极化角的”0“度吗？垂直极化振子和水平极化振子呈90度排列，“3“和”6“的中间，不正好是4点30分吗？这时，以4点30分为“0”度，对垂直和水平都兼而得之，岂不为好？ 6. 反正，弄不清楚时，不管它矩形接口朝向那里，不管它F头朝向那里，打开高频头的前盖，看清里面极化振子的位置：垂直极化振子在“6”点处，水平极化振子在“3”点处，这就是极化角的“0”度。
以此为基础去调整极化角，还会难吗？有些网站上发表的调整极化角的Flash,以4点30分为“0”度，那指的是双极化高频头单极化高频头和圆极化高频头并不一定适用千万不要弄错 7. 调整天线时，方位角和仰角最敏感，稍差三五度就收不到信号可是，极化角就不那么敏感，差三五度常常照收不误甚至于差十度八度都能收到信号如果先粗调一下极化角，收到节目后再细调一下极化角，信号当然就更好了 8. 上面谈的都是接收线极化的接收圆极化波又当别论参考资料： 抄自原作者的说明：● 卫星电视接收时天线方位及仰角的计算程序● 包含国内可以接收到的所有卫星资料● 包含全国2000多个县级以上城市的经纬度数据● 可以计算天线的方位、仰角和极化角………………………………………………………………………………………………………………高频头本振的选择：只要符合以下原则的高频头本振就能用：本振频率和下行频率的差值必须介于950--2150之间例如：接收W5的11310V17360时，需要选用什么本振的高频头？11310-9750＝1560，符合差值必须介于950--2150之间的规则，可以使用本振9750的高频头可购买9750/10600双本振头。
………………………………………………………………………………………………………………C头极化角的安装：（厂牌不同0度指向不同百昌头0刻度在3:00位置时为0度（指向水平），顺时针为正、逆时针为负PBI头0刻度在6:00位置为0度（指向垂直），顺时针为正、逆时针为负Ku直把头的F头指向4：30为0度顺时针为正、逆时针为负Ku弯把头弯把指向6：00为0度顺时针为正、逆时针为负极化角相差180度是一样用的……………………………………………………………………………………………………………………下为极化角演示新手在天线安装中，对极化角安装角度不明时可参考实际安装中，极化角相差180°是一样的……………………………………………………………………………………………………………………寻星程序界面如下，只要选择或直接输入城市名、按重新计算即可极化角就是上面演示flash中的实际安装朝向如图例中76.5°在无锡接收极化角为-48°左右，则高频头的F头指向3：00钟左右－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－实际使用举例：（后面有版友表示不会用）在下载的寻星软件中，填入你所需查询的接收地城市名，得到该地接收中国上空各卫星时，天线安装所需要的仰角、方位角、极化角数据。
图中以上海市为例查到上海接收138°卫星时，高频头安装的极化角为25.13°最简单的，将鼠标移到flash上，并晃动鼠标，则flash中表示 极化角的数字变动、高频头旋转代表极化角的数字为25时，高频头实际安装的F头朝向时钟5：20方向于是，实际安装高频头时，F头朝向5：20方向另一例子，无锡接收76.5°：。
