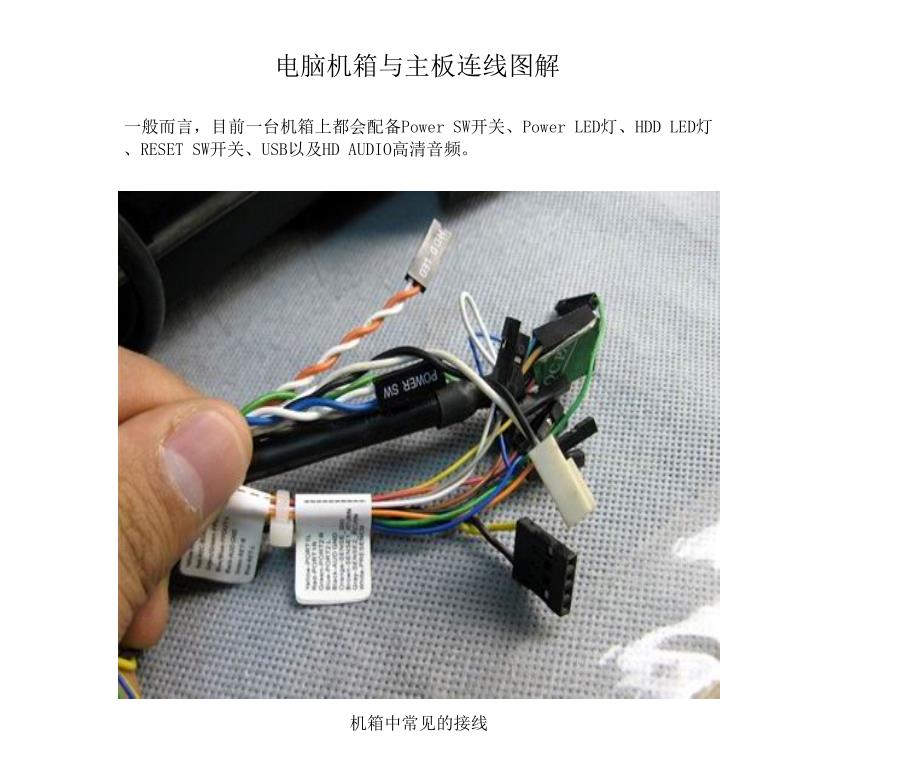

电脑机箱与主板连线图解 一般而言，目前一台机箱上都会配备P o w e r S W 开关、P o w e r L E D 灯、H D D L E D 灯 、R E S E T S W 开关、U S B 以及H D A U D I O 高清音频 机箱中常见的接线 论重要性，P o w e r S W 开关和R E S E T S W 开关无疑是最重要的，负责的是电脑的开关 和重启；如果接错了，可以能导致烧坏电脑板，但，如果您想从机箱的前置I / O 面板上享用到U S B 接口以及耳机的话，正确连接U S B 以及H D A U D I O 也是必须的 开关L E D 灯、硬盘灯以及开关键 机箱上几乎所有的接线都会有表明各自身份的英文或者英文字母缩写进行标注，但是 怎么识别这些标注，这是我们要解决的第一个问题下面我们来一个一个的认识（每 张图片下方是相关介绍）！ 电源开关：P O W E R S W 英文全称：P o w e r S w i c t h 可能用名：P O W E R 、P O W E R S W I T C H 、O N / O F F 、P O W E R S E T U P 、P W R 等 功能定义：机箱前面的开机按钮 复位/ 重启开关：R E S E T S W 英文全称：R e s e t S w i c t h 可能用名：R E S E T 、R e s e t S w i c t h 、R e s e t S e t u p 、R S T 等 功能定义：机箱前面的复位按钮 硬盘状态指示灯：H D D L E D 英文全称：H a r d d i s k d r i v e l i g h t e m i t t i n g d i o d e 可能用名：H D L E D 电源指示灯：+ / - 可能用名：P O W E R L E D 、P L E D 、P W R L E D 、S Y S L E D 等 报警器：S P E A K E R 可能用名：S P K 功能定义：主板工作异常报警器 这个不用说，连接前置U S B 接口的，一般都是一个整体 音频连接线：A U D I O 可能用名：F P A U D I O 功能定义：机箱前置音频 以上就是当前机箱中比较常见的几种接线，还有一些不太常见的，实际上 ，机箱上的接线很容易就能分辨清楚，但是对于主板上的跳线，要想做到 心中有数就有点困难了。
下面我们再来了解一下主板针脚首先来看开关/ 重启/ L E D 灯针脚，这个针 脚通常位于主板的右下角（主板装入机箱）旁边一般会有F _ P A N E L 标示， 主要负责P o w e r 开机、R e s e t 重启等重要功能，目前绝大部分主板都采用了 9 p i n 的方式 9 p i n 开关/ 重启/ L E D 灯针脚 这款主板和上一张图的主板一样，都采用9 P i n 定义开关/ 复位/ 电源灯/ 硬灯 9 P i n 的开关/ 复位/ 电源灯/ 硬盘灯跳线是目前最流行的一种方式，市场上 7 0 % 以上的品牌都采用的是这种方式，慢慢的也就成了一种标准，特别是几 大代工厂为通路厂商推出的主板，采用这种方式的更是高达9 0 % 以上 9 针面板连接跳线示意图 上图是9 P i n 定义开关/ 复位/ 电源灯/ 硬盘灯的示意图，在这里需要注意 的是其中的第9 P i n 并没有定义，所以插跳线的时候也不需要插这一根 连接的时候只需要按照上面的示意图连接就可以，很简单其中，电 源开关（P o w e r S W ）和复位开关（都是不分正负极的），而两个指示灯 需要区分正负极，正极连在靠近第一针的方向也就是有印刷粗线的方向 一些一线厂商的开关/ 重启/ L E D 灯针脚并不全是9 p i n 的形式，比如华硕 主板，它的接线的规律一般和前我们讲到的不太一样，下面我们看接线 开关/ 重启/ L E D 灯针脚设置情况 上图就是华硕主板这种接线的示意图（红色的点表示没有插针），实际上 很好记。
这里要注意的是有些机箱的P L E D 是3 P i n 线的插头，但是实际 上上面只有两根线，这里就需要连接到3 P i n 的P L E D 插针上，如上图的 虚线部分，就是专门连接3 P i n 的P L E D 插头的 除了前面我们讲到的，还有一些主板的接线规律并不太明显，但是这些主 板都在接线的旁边很明显的标识除了接线的方法（实际上绝大多数主板都 有标识），并且在插针底座上用颜色加以区分，如下图大家遇到这样主 板的时候，就按照标识来插线就可以了 其他无规律主板的接线方式 其他无规律主板的接线方式 前置U S B 与音频的说明 机箱前置U S B / 音频线如何与主板进行连接，对于一些新手有一定难度， 要知道一旦接线出错，轻则无法使用U S B 和音频设备，重则烧毁U S B 设备或主板 U S B 针脚的接线一般都是整体的如果是整体的比较容易，U S B 连接 插座上共计1 0 个针脚位，但是有一个是空余的而机箱提供的插头也是 1 0 个插孔，但是一个是堵死的，这种防呆式设计可以帮助用户正确连接 下面着重说明下，前置U S B 各个接线的定义红线：电源正极（接线上 的标识为：+ 5 V 或V C C ）、白线：负电压数据线（标识为：D a t a - 或U S B P o r t - ）、绿线：正电压数据线（标识为：D a t a + 或U S B P o r t + ）、黑 线：接地（标识为：G R O U N D ） 虽然目前各品牌主板上扩展的U S B 针脚定义各不相同，但不外乎以下几 大类型与接线方法： 防呆式接口 第一类：8 针型 该类型的针脚是1 9 9 9 年以前生产的主板所用，不过目前少数P 4 级（低 档）主板也有采用这种类型的针脚。
通常接线方法：将红线插入U S B 针 脚1 与针脚2 ，余下接线按D a t a - 、D a t a + 、G R O U N D 顺序分别插入余下U S B 针脚（见图一），第二种接线方式是与第一组接线正好相反（见图二 第二类：9 针型 该类型的U S B 针脚多为最近新出的主板，多见于支持P e n t i u m 4 或A t h l o n X P 芯片组的主板（如I 8 4 5 D 、I 8 4 5 E 、I 8 6 5 P E 、S i S 6 5 0 、V I A P 4 M 2 6 6 / A 、 V I A P 4 X 2 6 6 / E 、V I A P 4 X 4 0 0 等），尤其是支持U S B 2 . 0 的主板该类型的 U S B 针脚接线较为统一，可通用于大多数主板 第三类：1 0 针型 采用该针脚类型的产品多为采用i 8 1 5 、i 8 1 5 E 、i 8 1 5 E P 、K T 1 3 3 等芯片组 的主板，接法较前两种类型来说要乱得多，总结下来大致有五种接法： 一般来说针脚1 就是第一组U S B 的电源正极，分辨针脚1 方法就是看其主 板上的标识，有的直接标“ 1 “ 、有的则是黑色三角或用白粗线条表示。
还有就是某些品牌的主板如果两个前置U S B 同时连接U S B 设备的话，会出 现其中一个不能正常使用的情况，这属于该主板的B u g ，两个前置U S B 单 独使用还是正常的 前置音频线的连接 音频针脚 同U S B 插座类似，前置音频插座同样是1 0 个插针设计并空出一个的防呆 式设计，如果是一个整体的，只要用户能够正确识别其中的方向，就可 以轻松的把插头安装完毕 通常情况下，红线：M I C 接入、白线或绿线：左右声道、黑线：接地， 另外，有一根橙线或红线为M I C 提供电源机箱厂商为了使音频接线 通用于各种音频接口的主板，将信号线分散设计并作以标识，但这是 极少数，大多数的音频线都做到了一个模块上，便于接线 第一类：1 0 针型（其中一针空位），1 0 针型中包含以下三种定义方式 其中图十二的音频定义方式极为少见，目前只有大众F R 3 3 E 主板采用该种方式） 第二类：1 6 针型（其中两针空位） 各个主板之间的接口可能存在差异，所以希望大家在安装前详细阅读主板的说明书 主机内跳线：跳线是很小的一个“小帽”，连通的是两根金属针 这里再给大家详细介绍下电脑连接线和插线孔的知识，希望可以帮助新 手学员和全面了解机箱里的个零件是怎样连接着的。
其实很简单，懂的 人就可以不看了 电源接口：负责整个主机电源供电，有的电源提供了开关，笔者建议在 不使用电脑的时候关闭这个电源开关 p s / 2 接口（蓝绿色）：P S / 2 接口有二组，分别为下方（靠主板P C B 方向） 紫色的键盘接口和上方绿色的鼠标接口两组接口不能插反，否则将找不 到相应硬件；在使用中也不能进行热拔插，否则会损坏相关芯片或电路 U S B 接口（黑色）：接口外形呈扁平状，是家用电脑外部接口中唯一支持 热拔插的接口，可连接所有采用U S B 接口的外设，具有防呆设计，反向将 不能插入 L P T 接口（朱红色）：该接口为针角最多的接口，共2 5 针可用来连 接打印机，在连接好后应扭紧接口两边的旋转螺丝（其他类似配件设备 的固定方法相同） C O M 接口（深蓝色）：平均分布于并行接口下方，该接口有9 个针脚， 也称之为串口1 和串口2 可连接游戏手柄或手写板等配件 L i n e O u t 接口（淡绿色）：靠近C O M 接口，通过音频线用来连接音箱 的L i n e 接口，输出经过电脑处理的各种音频信号 电源连线：主板就是靠它供电的先用力捏住电源接头上的塑料卡子， 然后将电源接口平直地插入主板C P U 插座旁边的2 0 芯电源插座。
注意卡 子与卡座在同一方向上 C P U 风扇连线：为C P U 加装了散热器后，将散热器的电源输入端（深红色 ）插入主板上C P U 附近的“C P U F A N ”上 I D E 设备连线：I D E 设备包括光驱、硬盘等在主板上一般都标有I D E 1 、I D E 2 S A T A 接口连线：目前S A T A 硬盘已经大量使用，支持S A T A 硬盘的主板上 标有S A T A 1 、S A T A 2 等的就是S A T A 硬盘的数据线接口，通过扁平的S A T A 数据线（一般为红色）就可与S A T A 硬盘连接 主从盘跳线：如果一条数据线上只存在一台I D E 设备是不需要设置主从 盘的，因为厂家在产品出厂时已把跳线设置到了主盘（M a s t e r ）位置 上但随着对双硬盘和刻录机、D V D 的添加，一条数据线上得安装两个 I D E 设备，这就需要我们重新设置主盘和从盘 h t t p : / / h i . b a i d u . c o m / v v t 8 9 / h o m e 。
