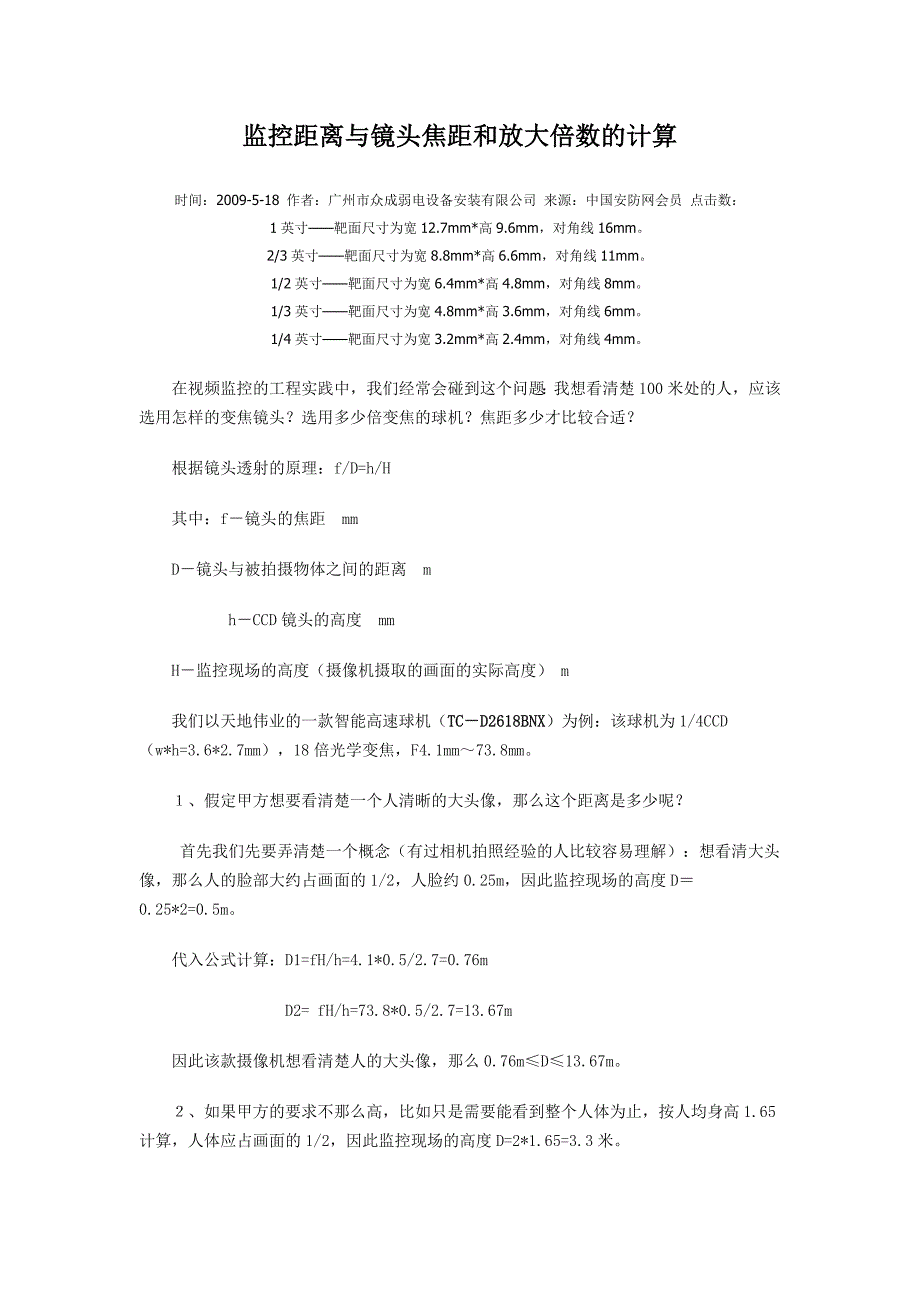

监控距离与镜头焦距和放大倍数的计算时间：2009-5-18 作者：广州市众成弱电设备安装有限公司 来源：中国安防网会员 点击数：1英寸——靶面尺寸为宽12.7mm*高9.6mm，对角线16mm 2/3英寸——靶面尺寸为宽8.8mm*高6.6mm，对角线11mm 1/2英寸——靶面尺寸为宽6.4mm*高4.8mm，对角线8mm 1/3英寸——靶面尺寸为宽4.8mm*高3.6mm，对角线6mm 1/4英寸——靶面尺寸为宽3.2mm*高2.4mm，对角线4mm 在视频监控的工程实践中，我们经常会碰到这个问题：我想看清楚100米处的人，应该选用怎样的变焦镜头？选用多少倍变焦的球机？焦距多少才比较合适？ 根据镜头透射的原理：f/D=h/H 其中：f－镜头的焦距 mm D－镜头与被拍摄物体之间的距离 m h－CCD镜头的高度 mm H－监控现场的高度（摄像机摄取的画面的实际高度） m 我们以天地伟业的一款智能高速球机（TC－D2618BNX）为例：该球机为1/4CCD（w*h=3.6*2.7mm），18倍光学变焦，F4.1mm～73.8mm １、假定甲方想要看清楚一个人清晰的大头像，那么这个距离是多少呢？ 首先我们先要弄清楚一个概念（有过相机拍照经验的人比较容易理解）：想看清大头像，那么人的脸部大约占画面的1/2，人脸约0.25m，因此监控现场的高度D＝0.25*2=0.5m。
代入公式计算：D1=fH/h=4.1*0.5/2.7=0.76m D2= fH/h=73.8*0.5/2.7=13.67m 因此该款摄像机想看清楚人的大头像，那么0.76m≤D≤13.67m ２、如果甲方的要求不那么高，比如只是需要能看到整个人体为止，按人均身高1.65计算，人体应占画面的1/2，因此监控现场的高度D=2*1.65=3.3米 代入公式计算：D1=4.1*3.3/2.7＝5.01m D2=73.8*3.3/2.7=90.2m 这时候，5.01m≤D≤90.2m ３、假定未选好摄像机，但甲方说要拍摄到清晰的150米外的人体，我们也可以算下（假定还是用1/4CCD）： f=150*2.7/3.3＝122.73mm，也就是要达到这种效果，选用的摄像机的最长焦距应该达到122.73mm，如果最短焦距是4mm，那么就是31倍变焦 从上述几个案例来分析，要使镜头能看的更远、更清晰，那么镜头选大的比如1/2的CCD，焦距选长的 但这也不是毫无限制的，如果用50倍以上的变焦来分辨更远处的物体，实际上并没有多大意义，主要是因为风、水汽等环境因素。
监控摄像机镜头焦距与实际照射距离的关系监控 镜头 镜头的跟角度跟距离的比例 相对孔径 F——光阑F数，F=f/D f=焦距，D=镜头的有效孔径 镜头焦距2.8mm3.5mm4mm4.8mm6mm8mm12mm16mm25mm60mm73.8mm物体距离4.3m 5.4m 6m7.3m9m12m 18m25m38m120m150m1/3”CCD视角86.3°67.4°62° 52.2°42.3°32.6°22.1°17.1°10.6°3.5°2.9°监视器显示5m高物体为准 镜头安装部位口径为25.4mm 镜头安装基准面到焦点的距离为17.526mm C型镜头安装到CS接口的摄像机时需增配5mm厚的接圈#2.8即：F=2.8mm镜头，拍摄距离为1~4米，拍摄角度为115° #3.6即： F=3.6mm拍摄距离为2~6米拍摄角度93° #6即F=6mm 拍摄距离为3~15米 拍摄角度为53° #8即F=8mm 拍摄距离为4~20米 拍摄角度为40°，#12即F=12mm拍摄距离为5~25米 拍摄角度为25°，#16即F=16mm拍摄距离为5~30米 拍摄角度为20°#25：即F=25mm拍摄距离为20~80米拍摄角度为15°。
