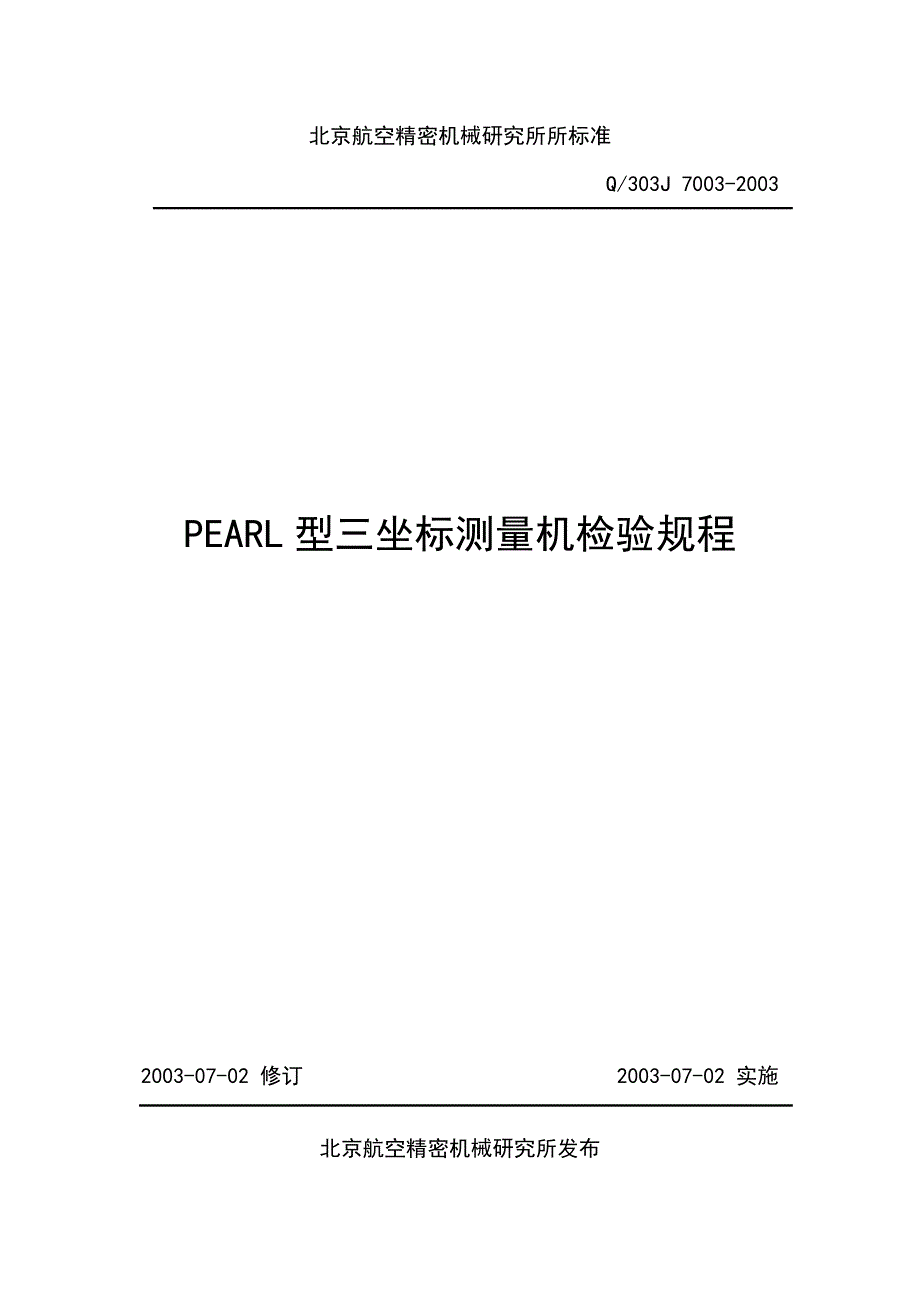

北京航空精密机械研究所所标准 Q/303J 7003-2003PEARL型三坐标测量机检验规程2003-07-02 修订 2003-07-02 实施北京航空精密机械研究所发布北京航空精密机械研究所所标准 PEARL型三坐标测量机检验规程 Q/303J 7003-20031 概述中国航空精密机械研究所为满足市场对廉价、小型的手动三坐标测量机的需求，研制了PEARL型三坐标测量机该测量机为运动桥式结构，导轨采用全花岗石结构，主、副桥柱和中滑架采用传统的薄板钢焊接结构，三向运动部件均采用“常闭式”结构；此外，该测量机还配备了Tutor-M手动控制系统和英国Renishaw公司的带式金属反射光栅尺及读数头系统2 检验项目和检验条件2.1 PEARL型三坐标测量机的受检项目和主要检验用器具列于表1表1序号受检项目主要检验用器具1外观和各部分的相互作用2气源及气路系统精密气压表3工作台面的水平度电子水平仪4X、Y、Z方向的行程范围观看数显示值5长度测量的示值误差(E)量块6探测误差(P)标准球2.2检验的条件2.2.1 检验三坐标测量机的室内温度和平衡温度的时间应符合表2的规定。
2.2.2 检验前仪器应通电24h以上，同时要求电源的电压变化不超过额定电压的5%，室内相对湿度为55%-65%，不存在影响检验的振北京航空精密机械研究所 2003-07-02 修订 2003-07-02实施Q/303J 7003-2003动表2仪器准确度类型A类测量机室的温度(℃)201室温每小时的变化(℃)0.2 测量机在室内平衡温度的时间(h) 48 室温在1mm高度内的差值(℃)0.5 标准器具在室内平衡温度的时间(h)24 测量机与标准器的温度差(℃)0.23 技术要求和检验方法3.1外观和各部分的相互作用3.1.1要求a. 测量机的工作面，导轨，标准球等应无锈迹，碰伤和明显划痕等缺陷；涂漆或镀层表面应平滑，均匀，色调一致；无斑点，皱纹，脱漆或镀层脱落等现象b. X、Y、Z方向移动应平稳，无阻滞，急进及噪音；移动范围应大于工作行程(祥见第9条)；限位、锁紧、应急开关必须安全可靠c. 测量机上应标有研制单位(所标)及出厂编号3.1.2 检验方法 目力检验和试验3.2气源及气路系统3.2.1 要求a. 气源供气压力≥610Pa；各空气轴承的工作气压≤Q/303J 7003-2003510Pa。
b. 压力继电器停止工作的最小气压≥510Pa3.2.2 检验方法 开机后通过读气压表或用精密气压表接在气路中检查3.3工作台的水平度3.3.1 要求当主副桥柱(X向)及滑架(Y向)均在各自行程范围的中间位置时,工作台面在接触气源前其水平度≤15″3.3.2检验方法 将电子水平仪放在工作台面中央，沿X向，Y向各测量值均在要求值之内（接通气源前后各测一组值）3.4 X、Y、Z方向的行程范围3.4.1要求X向移动的行程范围≥（表1中规定的行程指标）Y向移动的行程范围≥（表1中规定的行程指标）Z向移动的行程范围≥（表1中规定的行程指标）3.4.2 检验方法 开机后通过X，Y，Z方向的数显示值分别检查3.5 校准前的准备工作3.5.1 进行长度测量示值误差和探测误差的校准之前,测量机应先进行21项系统误差的软件补偿工作3.5.2 严格按照系统误差补偿软件的规定对测量机的系统误差进行Q/303J 7003-2003采集、补偿、校对3.5.3 对测量机21项系统误差数据存盘、打印、归档3.6长度测量示值误差3.6.1要求 长度测量示值误差应不超过（3.5+）μm (其中L为被测长度 mm)。
3.6.2检验方法 使用量块进行检验根据坐标测量机测量空间对角线长度选择标准量块的长度，共使用5个长度值，其最大长度不小于测量空间对角线长度的66%，最小长度不超过30mm，其他长度应使测量长度间隔基本均匀检验时，将量块安装在专用支架上，然后将其在7个不同的方向和（或）位置安放，安放的方向应至少包含四个空间对角线方向分别对各测量长度在各方向和（或）位置进行3次测量，每次测量需重新确定长度方向共得35组105个长度测量值 3.7探测误差（P） 3.7.1测尖要求：球径 Φ4mm 测杆长≤15mm 3.7.2检测过程： 牢固安装标准球在标准球上选取25个探测点进行探测，并记录25点的坐标探测点应在半球上尽量分布3.7.3探测点的分布如下： *在标准球的极点上一点；Q/303J 7003-2003 *极点下30°四点均匀分布； *极点下60°八点均匀分布，并相对于前一组旋转22.5°； *极点下90°十二点均匀分布，并相对于前一组旋转20° 3.7.4 检验结果的处理： 用测量的全部25个测量值计算出最小二乘（高斯）球的中心，并使用25个测量值分别对该球心计算出径向距离r。
P = r- r4 检验结果的处理 经检验符合本规程要求的三坐标测量机，填发检验合格证书 附加说明：本标准由北京航空精密机械研究所质量管理处提出并归口本标准由北京航空精密机械研究所测量机事业部起草并负责解释 修 订： 审 核： 审 定： 批 准：1。
