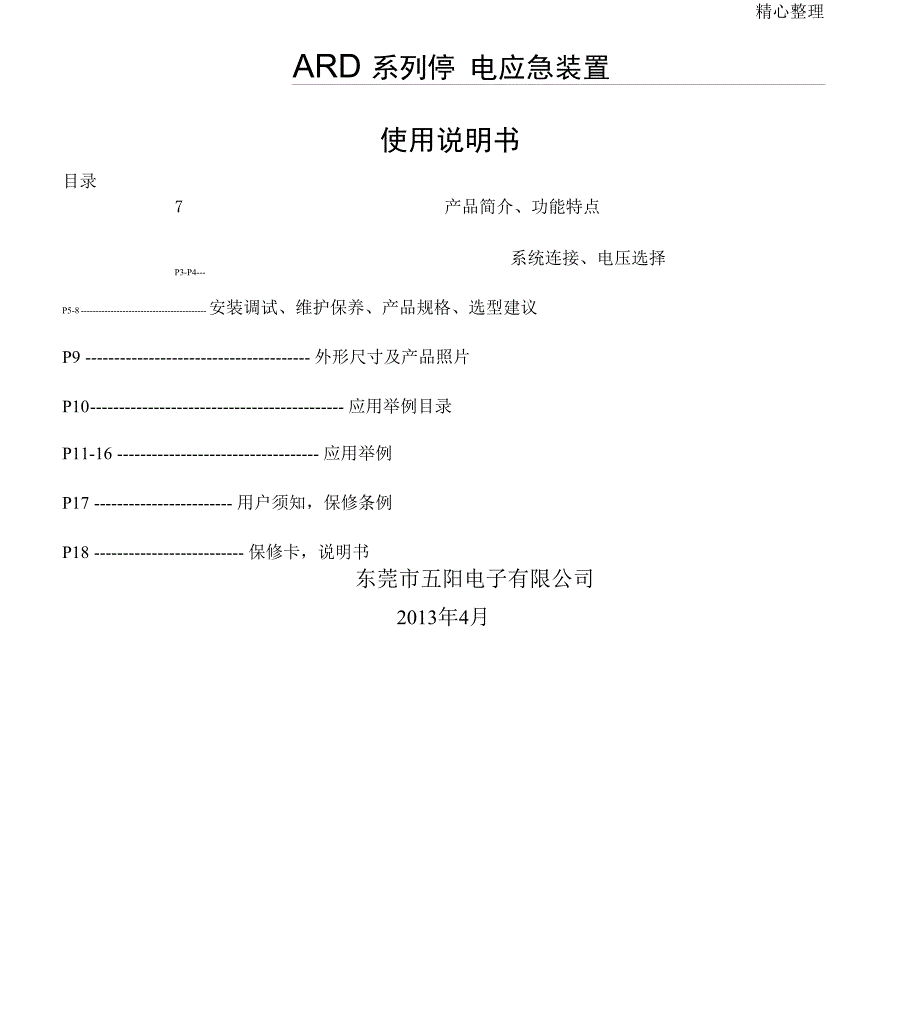

精心整理ARD 系列停 电应急装置使用说明书目录7 产品简介、功能特点系统连接、电压选择P3-P4---P5-8 安装调试、维护保养、产品规格、选型建议P9 外形尺寸及产品照片P10 应用举例目录P11-16 应用举例P17 用户须知，保修条例P18 保修卡，说明书东莞市五阳电子有限公司2013年4月ARD 系列停电应急装置使用 说明书A 危险事项/\警告•产品拆箱、安装、接 线、操作前，请检测ARD•切勿安装使用已 经损坏的或缺少配件的 产品是否在运 输过程中有损坏 •产品禁止安装在、潮湿、腐 蚀、易燃等部位•请认真阅读本说明书并严格遵照说明书的内容请勿将三相 电源输入线连接到输出R、S、T规范安装，否则可能会损坏本产品及原电梯系端子，否则会导致产品内部损坏统，甚至导致人身伤亡事故 •请定期紧固产品接线端子•请勿直接触摸 输入及输出接线端子、控制板上•本产品的外接原理图仅供参考，可能会与 您订元器件，因为存在触 电及损坏控制板的危 险，购的产品有所不同由于 产品改良或 规格变更，可能造成人身伤害 本装置的原理可能会有所 变更，恕不另行通知•接线前请确认输入电源为断开状态，带电操作•产品原理图或说明书时，请向本公司代理商 或有触电伤害和引发火灾的危险。
业务部联系、通过产品编号索取产品简介为避免电网停电导致电梯关人、造成乘客身体和心理 伤害，本公司研 发ARD系列电梯停电应急装置，简称 ARD ARD可以在 电网停电时，在 设定的时间内自动投入工作，向电梯控制系 统提供三相应 急电源， 使电梯轿厢缓慢运行到平层位置并开门释放乘客ARD具有安装接线简单、调试方便、性价比高的 特点安装前注意事项⑴ 为正确安装、调试和使用本 产品，请务必在使用前 认真阅读本使用 说明书⑵本手册适用于ARD系列三相 电源输出的电梯停电应 急装置⑶ 为了避免造成人 员及设备 事故，对ARD的安装、调试及维护等工作必 须采取以下安全措施：① 安装、连接、调试等工作应由电梯行业相关技术人员进 行② 安装、连接和维修前，确保ARD电源开关和电梯总电源关闭，否 则ARD启动会造成触 电危险③ 请确保电梯各 设备的接地良好④ 请按本书提示或警告 进行操作，以防止 对安装或维修人员 造成伤害，同时避免损坏电梯设备⑤在接通三相电源调试之前，请再次确认ARD与电梯 系统之间接线正确功能特点⑴电网电源正常 时， ARD 待机充 电状态电网断电后， ARD 自动进入逆 变状态，为电梯控制系 统提 供三相应急电源。
电网电源恢复时， ARD 恢复至待机充 电状态⑵电网电源停 电至 ARD 启动输出的时间为 5-30s 可调，由 拨码开关SW1（1， 2）调整⑶ARD进入逆变输出状态后，可以 设定以下停机方式：①使拨码开关 SW1-3=OFF ， SW1-4=ON ，收到 门联锁继电 器闭合信号后延 时 10s 停止，如果没 有此信号 则连续 工作 180s 后停止当 拨码开关 SW1-3=ON,SW1-4=OFF 时，门联锁继电 器闭合后定时 15s停止；当 拨码开关SW1-3=ON，SW1-4=ON时，门联锁继电 器闭合信号后定 时30s停止⑷蓄 电 池组采用免加液免 维护电 池，充 电方法 为脉冲充 电，既能 缩短蓄 电池达到 满充状 态的时间，同时 保证蓄电池正负极板的极化 现象尽量地减小或减 轻，提高蓄 电池使用效率安装固定本装置箱体 顶部有螺栓孔，可用螺栓固定也可 进行壁挂式安装系统连接下图为典型的接 线原理图具体 应用方法可能因用 户系统设计 不同而 变化，因此用 户应在 订购前提供电梯控制系 统的准确资料，以确定最佳 应用方案一、电梯有门锁继电器或楼层继电器安装接线图 ;三、电梯无门锁继电器或楼层继电器，平层信号为低电平安装接线图；四、巻开关ART）电梯应急停电柜接线端子台探电池输入的端子台端子BAT+BAT-只有外接电池式ARD 才使用，内建电变频器控制柜R 1戈J | T |CNDCOM ［平层电压1、电梯无门锁继电器或楼层继电器，平层信号为高电平安装接线图；•II卜II1，, V……|ISTs 1Ldm 丁T士 1[SDl!v- jCUM22£]|n/o池式ARD则否。
四、安装步骤：1、 关闭电梯控制柜总开关电源；2、 将控制柜上R/S/T3根电源线拆下;对应接在停电柜R/S/T输入端；3、 停电柜R/S/T输出端引出三根电源线对应接到控制柜上 R/S/T接线端，线径三6mm 2 ；4、 ARD接线部位须穿线管或走线槽5、 R、S、T接线必须紧固并可靠6、 ARD须与电梯控制柜地线串联7、 控制柜有门锁继电器，V+与SD接门锁继电器NC 点,SD1与V-短接，线径三0.75mm 2 ；8、 控制柜没有门锁接触器时，将 SD+/SD- 接控制柜平层信号及控制柜 COM 端 ;9、 设置停机也可取光幕信号，如光幕信号是 NO 须接 ARD 主板上 CN7 端 子接光幕信号串联在 COM 与 NO 端上，确保电梯在返平层后光幕动作不 能关门，等到来市电后自动恢复10、如在ARD供电过程中相序继电器会保护（由于ARD供电可能波形不是很 正）时须在 ARD 接线端上取 COM 与 NO 点并联在相序继电器的安全回 路上，等待来市电自动恢复正常须接 ARD 上的 N 线11 、 如果运行接触器线圈电是 AC220V ，开机延迟 时间SW1开咲位置关机延迟 时间 SW1开关位置一12341 1 4 1 r rJ5秒OFFOFF "T 1 —J亠0秒OFFOFF10秒OFFON10秒OFFON15秒ONOFF15秒ONOFF30秒ONON30秒ONON安装调试【1】ARD与电梯控制柜的连接，必须在电梯安装调试全部完毕，并且电梯能够正常投入运行后 进行。
2】首先断开电梯控制柜总电源，按照连接说明将ARD与电梯系统之间的连线接好，仔细检查，确 保电网三相电源接入ARD的R、S、T端子，ARD的R、S、T端子接入电梯控制柜的三相电源输入 端子，错误连接可能会造成 ARD 不可修复性的损坏以及其它意外伤害3】接通电网三相电源，再将 ARD正面的控制开关至ON，ARD,显示屏上应显示：WelcomeARDService ， 10s 后应显示 ModelonBatteryCharge 蓄电池组开始自动充电， ARD 处于工作待 机状态 4】合理设定电梯控制系 统或变频器中与 应急运行相 关的参数可参 见后面的 应用举例或向我公司 咨询⑷当需要务必首先外伤害发12 、 如市电停电后需要给轿厢照明及通风设备 220V 电须接上 N 线13 、 开、关机时间延迟时间由主板上 SW1 设定，请参阅附表，13.1 、如变频器停电后放电慢，可以延长停电平层装置开机供电时间，最长等 待时间 30 秒;如放电快，则缩短开机等待时间 ,最短时间 5 秒；13.2 、如需要电梯平层后延迟关机，可以延长停电平层装置关机时间，最长关机 延迟时间 45 秒;为了避免平层后立即停电部分电梯强制关门夹人或损坏电梯， 关机延迟时间最短 10 秒。
时间设置后需要按开关机按键一次生效14 、完成以上步骤可以合上墙壁电源总开关，电梯开到顶楼，控制柜打到检修 位置，让电梯低速运行到顶楼和下一楼层中间靠下停止，然后断开总电源 开关，检修拨回正常位置，打开电梯应急平层装置绿色开关，等待 5 秒后， 测试电梯是否能顺利抵达下一楼层，并在设定时间内关机空载下行时电梯 负荷最大，上行最小，顶楼最大，底楼最小一般电梯停电后更靠近某一层 则来电时返向某一层下行没有问题，上行也没有问题；上行没有问题，下 行可能会有问题导致停电困人试验中可能会出现电梯停靠位置偏上导致反 复几次上行到最近平层，多试验几次观察电梯停靠位置即可二、开、关机延时启动时间设定延时启动时间可以通过延时拨码开关 SW1设定如下图所示1，2为设定停电后ARD启动时间3、4是设定ARD救援完成收到信号停机时间开、关机延迟时间调整表:【 5】切断三相 电源， ARD 显示屏显示 ModelOFFInverter ，经过设 定的延 时启动时间 后， ARD 开始 向电梯系统提供电源在 设定的停机方式和延 时时间 逆变时间 后， ARD 将自动停机 电网电源恢复后 ARD 重新自 动进入待机充 电状态。
维护保养说明⑴初次使用或 长期放置后， ARD 必须充足电力⑵如发现电 瓶变形及漏液等 现象，请不要使用， 应予以更 换 ⑶建议如无断电情况可3〜6月做一次放电，如发现蓄电池有异常时，请更换此蓄电池液晶显示器说明液晶显示内容描述备注WELCOMEARDSERVICE系统启动每5秒鸣叫一声，15〜20秒后 停止鸣叫，90秒后，液晶显 示背光关闭MAINONBATTERYCHARGE电池充电中MAINOFFINVERTERMODE市电中断，系统进入逆变模 式WARNING!BATTERYLOW电池电力不足警告WARNING!BATTERYLOWSD电池电力不足，系统关机WARNING!OVERLOAD125%过载125%警告请减少负载WARNING!OVERLOAD200%过载200%警告请减少负载WARNING!OVERLOADSD超过额定负载，系统关机请减少负载后，重新开启ARD-WARNING!OUTPUTSHORT输出短路警告WARNING!ARDINTSDS1控制开关关闭，系统立 即关机系统等待市电回复WARNING!AFTER10SECSDS2控制开关关闭，系统10秒内关机系统等待市电回复WARNING!10SECSD10秒内系统开机系统等待市电回复WARNING180SECSD180秒内系统关机系统等待市电回复WARNING!输出失败警告OUTPUTERRORWARNING!OVERTEMP高温警告产品规格表名称"型号及规格产地免维护电池CSB1234W台湾禧仕比大功率IGBT模块IR2110台湾仕林16位微型计算机MDT1073KCPU美国INTER公司MOSIRFP260M友诠继电器JQX-38F苏州亚洲龙继电器S3-12:台湾胜利集成电路TTL/CD系列台湾PCB板SCR-VI；台湾巽阳科技PCB主板APO-00ARD-V17台湾巽阳科技充电变压器IE96X28台湾巽阳科技液晶显示APO-OLBOS-5KOD-ES1台湾巽阳科技逆变变压器IE13。
