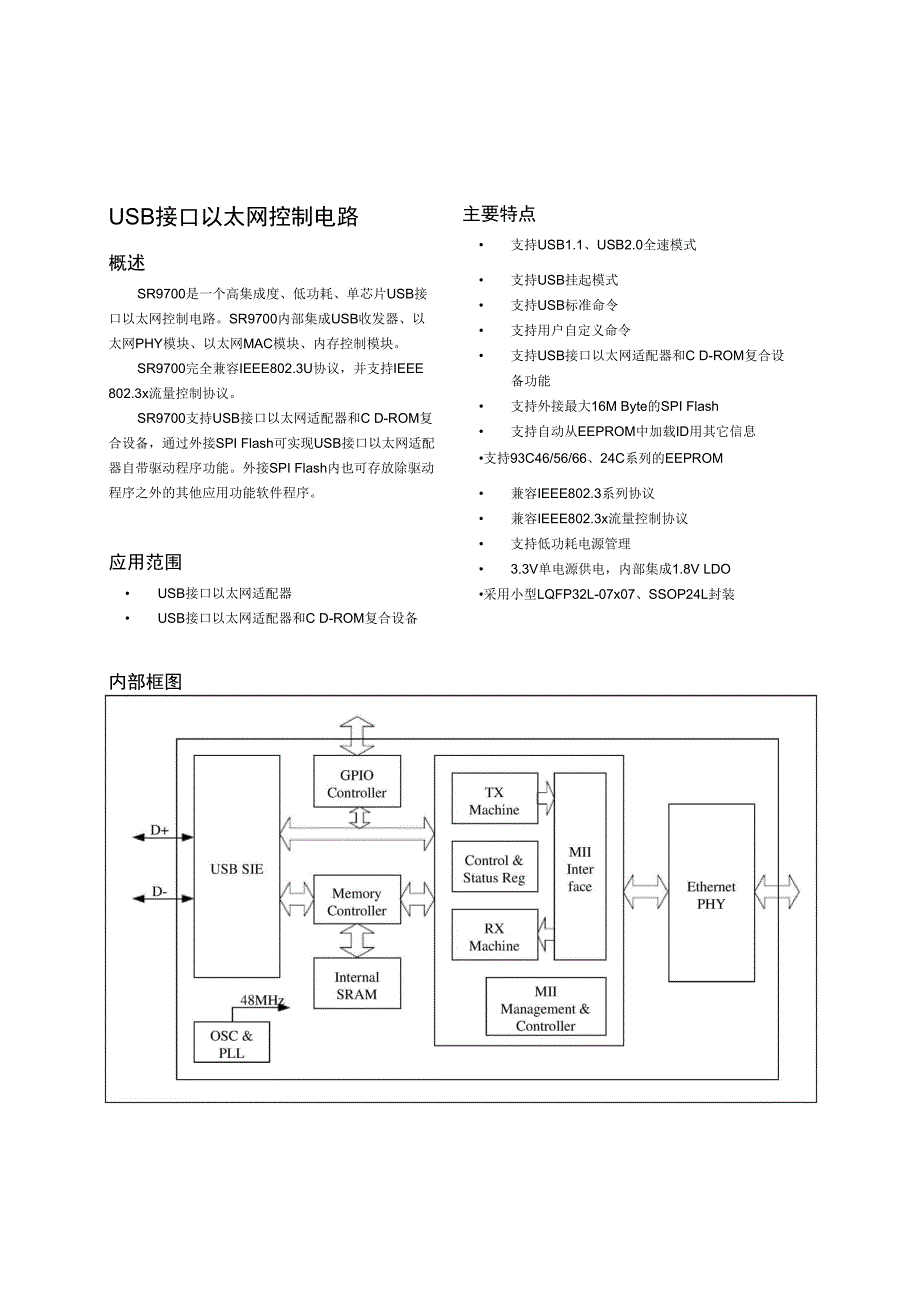

USB接口以太网控制电路概述SR9700是一个高集成度、低功耗、单芯片USB接 口以太网控制电路SR9700内部集成USB收发器、以 太网PHY模块、以太网MAC模块、内存控制模块SR9700完全兼容IEEE802.3U协议，并支持IEEE 802.3x流量控制协议SR9700支持USB接口以太网适配器和C D-ROM复 合设备，通过外接SPI Flash可实现USB接口以太网适配 器自带驱动程序功能外接SPI Flash内也可存放除驱动 程序之外的其他应用功能软件程序应用范围• USB接口以太网适配器• USB接口以太网适配器和C D-ROM复合设备主要特点• 支持USB1.1、USB2.0全速模式• 支持USB挂起模式• 支持USB标准命令• 支持用户自定义命令• 支持USB接口以太网适配器和C D-ROM复合设 备功能• 支持外接最大16M Byte的SPI Flash• 支持自动从EEPROM中加载ID用其它信息•支持93C46/56/66、24C系列的EEPROM• 兼容IEEE802.3系列协议• 兼容IEEE802.3x流量控制协议• 支持低功耗电源管理• 3.3V单电源供电，内部集成1.8V LDO•采用小型LQFP32L-07x07、SSOP24L封装内部框图管脚排列图RG_3^ug.8TCG.GND .25：VCC18 '：26::VO18'：27::GND '：28)VCC33 £9NC \30)VCC33(31)；RXN \32^o_£LO--_1.16 GPIO515〕TEST14 GPIO613 DM12 DP11 TXP10 TXN9〕VCC336^usoocsoFEHDNGRXRGND4 TXP3 TXNDMGPIO5GPIO2牛GPIO1〔6：VCC18*VCC33牛GND§GND,■10VCC18VO18〔12.DP(2SSOP24L2.VCC33XTALI1]9REF18/GND17RXP16：RXN15VCC3314VCC3313GNDXTALO0管脚定义管脚名称符号I/O描 述LQFP32LSSOP24L1、3216、17RXP、RXNI以太网接收端10、1123、24TXN、TXPO以太网发送端319REFI参考电流脚，外接10K欧姆电阻420OSCOO25MHz振荡输出脚521OSCII25MHz振荡输入脚122DPI/OUSB数据线DP133DMI/OUSB数据线DM21GPIO0I/O通用 IO 管脚 0，接 SPI Flash 或 93C46/56/66 的 CS 脚206GPIO1I/O通用IO管脚1，接SPI Flash的CLK脚，93C46/56/66 的 SK 脚或 24Cxx 的 SCL 脚（注 1）195GPIO2I/O通用IO管脚2，接SPI Flash的DIO脚， 93C46/56/66 的 DI 脚或 24Cxx 的 SDA 脚（注 1）18GPIO3I/O通用 IO 管脚 3，接 SPI Flash 或 93C46/56/66 的 DO 脚17GPIO4I/O通用IO管脚4164GPIO5I/O通用IO管脚4,接网络链接指示灯14GPIO6I/O通用IO管脚615TESTI/PU测试管脚，悬空或接高电平2、 7、 8、24、 25、 281、 9、 10、13、18GNDP地6、 9、 23、29、318、14、15、22VCC33P3.3V电源输入22、267、11VCC18P1.8V电源输入，接LDO 1.8V电源输出2712VO18PLDO 1.8V电源输出30NC空脚1=输入,0=输出，I/O=输入/输出，I/PU=输入带上拉,P=电源注1 : SSOP24L封装只支持外接24Cxx系列EEPROM。
电气特性极限参数参 数符号参数范围单位工作电压1VCC33-0.3 ~ 3.6V工作电压2VCC18-0.3 ~ 2.0v输入/输出电压Vi, Vo-0.3 ~ VCC33+0.3v工作温度Topr0 ~ 70oC贮存温度Tstg-40 ~ 125oC推荐工作条件参 数符号参数范围单位工作电压1VCC333.0 ~ 3.6V工作电压2VCC181.7 ~ 1.9V输入/输出电压Vi, Vo-0.3 ~ VCC33+0.3V直流电气特性（除非特别说明，Topr=25 C, VcC33=3.3V, Vcc18=1.8V, VgNDQV）参 数符号测试条件最小值典型值最大值单位工作电压1VCC333.03.33.6V电源电流ICC33IO=0mA110mAVO18稳压输出VO181.71.81.9VUSB收发器DP/DM低电平输出电压voli1.5K to Vcc330.3vDP/DM高电平输出电压vohi15K to GND2.83.6vDP/DM差分输入最小电压vdi0.2vDP/DM差分共模范围vcm0.82.5vDP/DM收发器电容cin20PFDP/DM高阻态输入漏电流ILO-10+10AGPIO 口高电平输入电压VIH20.7VCC33VCC33V低电平输入电压VIL200.3VCC33v高电平输出电压VOH2IOH=-8mA0.7VCC33v低电平输出电压VOL2IOL=8mA0.3VCC33v封装外形图0.90 + 0.20单位：mmSSOP-24L-0.658.20 + 0.20<2_00 MAX却5MIN1324120.65TYP7.15TYPO-J—+ +0 85 7。
