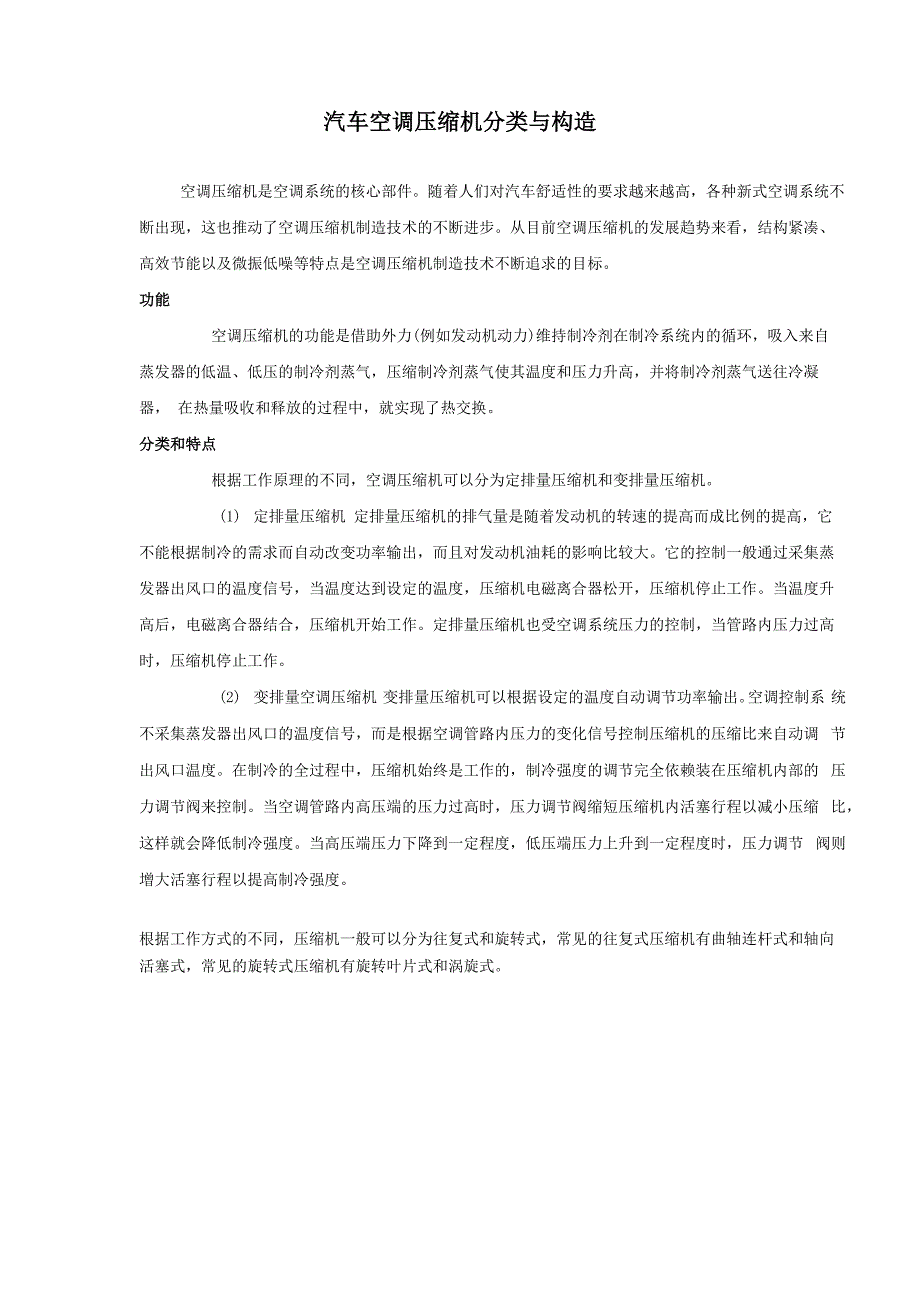

汽车空调压缩机分类与构造空调压缩机是空调系统的核心部件随着人们对汽车舒适性的要求越来越高，各种新式空调系统不 断出现，这也推动了空调压缩机制造技术的不断进步从目前空调压缩机的发展趋势来看，结构紧凑、 高效节能以及微振低噪等特点是空调压缩机制造技术不断追求的目标功能空调压缩机的功能是借助外力(例如发动机动力)维持制冷剂在制冷系统内的循环，吸入来自 蒸发器的低温、低压的制冷剂蒸气，压缩制冷剂蒸气使其温度和压力升高，并将制冷剂蒸气送往冷凝器， 在热量吸收和释放的过程中，就实现了热交换分类和特点根据工作原理的不同，空调压缩机可以分为定排量压缩机和变排量压缩机1) 定排量压缩机 定排量压缩机的排气量是随着发动机的转速的提高而成比例的提高，它 不能根据制冷的需求而自动改变功率输出，而且对发动机油耗的影响比较大它的控制一般通过采集蒸 发器出风口的温度信号，当温度达到设定的温度，压缩机电磁离合器松开，压缩机停止工作当温度升 高后，电磁离合器结合，压缩机开始工作定排量压缩机也受空调系统压力的控制，当管路内压力过高 时，压缩机停止工作2) 变排量空调压缩机 变排量压缩机可以根据设定的温度自动调节功率输出空调控制系 统不采集蒸发器出风口的温度信号，而是根据空调管路内压力的变化信号控制压缩机的压缩比来自动调 节出风口温度。
在制冷的全过程中，压缩机始终是工作的，制冷强度的调节完全依赖装在压缩机内部的 压力调节阀来控制当空调管路内高压端的压力过高时，压力调节阀缩短压缩机内活塞行程以减小压缩 比，这样就会降低制冷强度当高压端压力下降到一定程度，低压端压力上升到一定程度时，压力调节 阀则增大活塞行程以提高制冷强度根据工作方式的不同，压缩机一般可以分为往复式和旋转式，常见的往复式压缩机有曲轴连杆式和轴向活塞式，常见的旋转式压缩机有旋转叶片式和涡旋式图1曲轴连杆式压缩机1） 曲轴连杆式压缩机（图1） 这种压缩机的工作过程可以分为4个，即压缩、排气、膨胀、吸气 曲轴旋转时，通过连杆带动活塞往复运动，由气缸内壁、气缸盖和活塞顶面构成的工作容积便会发生周 期性变化，从而在制冷系统中起到压缩和输送制冷剂的作用曲轴连杆式压缩机是第1代压缩机，它应用比较广泛，制造技术成熟，结构简单，而且对加工材料 和加工工艺要求较低，造价比较低适应性强，能适应广阔的压力范围和制冷量要求，可维修性强但是曲轴连杆式压缩机也有一些明显的缺点，例如无法实现较高转速，机器大而重，不容易实现轻 量化排气不连续，气流容易出现波动，而且工作时有较大的振动由于曲轴连杆式压缩机的上述特点，已经很少有小排量压缩机采用这种结构形式，曲轴连杆式压缩 机目前大多应用在客车和卡车的大排量空调系统中。
2）轴向活塞压缩机 轴向活塞式压缩机可以称为第2代压缩机，常见的有摇板式或斜板式压缩机（图2） ,这是汽车空调压缩机中的主流产品图2斜板式压缩机斜板式压缩机的主要部件是主轴和斜板各气缸以压缩机主轴为中心圆周布置，活塞运动方向与压 缩机的主轴平行大多数斜板式压缩机的活塞被制成双头活塞，例如轴向6缸压缩机，则3缸在压缩机 前部，另外3缸在压缩机后部双头活塞在相对的气缸中一前一后的滑动，一端活塞在前缸中压缩制冷 剂蒸气时，另一端活塞就在后缸中吸入制冷剂蒸气各缸均配有高低压气阀，另有一根高压管，用于连 接前后高压腔斜板与压缩机主轴固定在一起，斜板的边缘装合在活塞中部的槽中，活塞槽与斜板边缘 通过钢球轴承支承当主轴旋转时，斜板也随着旋转，斜板边缘推动活塞作轴向往复运动如果斜板转 动一周，前后2个活塞各完成压缩、排气、膨胀、吸气一个循环，相当于2个气缸工作如果是轴向6 缸压缩机，缸体截面上均匀分布3个气缸和3个双头活塞，当主轴旋转一周，相当于6个气缸的作用斜板式压缩机比较容易实现小型化和轻量化，而且可以实现高转速工作它的结构紧凑，效率高， 性能可靠，在实现了可变排量控制之后，目前广泛应用于汽车空调。
3）旋转叶片式压缩机（图3） 旋转叶片式压缩机的气缸形状有圆形和椭圆形2种在圆 形气缸中，转子的主轴与气缸的圆心有一个偏心距，使转子紧贴在气缸内表面的吸、排气孔之间在椭 圆形气缸中，转子的主轴和椭圆中心重合斜板式压缩机的主要部件是主轴和斜板各气缸以压缩机主轴为中心圆周布置，活塞运动方向与压 缩机的主轴平行大多数斜板式压缩机的活塞被制成双头活塞，例如轴向6缸压缩机，则3缸在压缩机 前部，另外3缸在压缩机后部双头活塞在相对的气缸中一前一后的滑动，一端活塞在前缸中压缩制冷 剂蒸气时，另一端活塞就在后缸中吸入制冷剂蒸气各缸均配有高低压气阀，另有一根高压管，用于连 接前后高压腔斜板与压缩机主轴固定在一起，斜板的边缘装合在活塞中部的槽中，活塞槽与斜板边缘 通过钢球轴承支承当主轴旋转时，斜板也随着旋转，斜板边缘推动活塞作轴向往复运动如果斜板转 动一周，前后2个活塞各完成压缩、排气、膨胀、吸气一个循环，相当于2个气缸工作如果是轴向6 缸压缩机，缸体截面上均匀分布3个气缸和3个双头活塞，当主轴旋转一周，相当于6个气缸的作用斜板式压缩机比较容易实现小型化和轻量化，而且可以实现高转速工作它的结构紧凑，效率 高，性能可靠，在实现了可变排量控制之后，目前广泛应用于汽车空调。
3）旋转叶片式压缩机（图3） 旋转叶片式压缩机的气缸形状有圆形和椭圆形2种在圆形气 缸中，转子的主轴与气缸的圆心有一个偏心距，使转子紧贴在气缸内表面的吸、排气孔之间在椭圆形 气缸中，转子的主轴和椭圆中心重合图3旋转叶片式压缩机转子上的叶片将气缸分成几个空间，当主轴带动转子旋转一周时，这些空间的容积不断发生变化，制冷 剂蒸气在这些空间内也发生体积和温度上的变化旋转叶式压缩机没有吸气阀，因为叶片能完成吸入和 压缩制冷剂的任务如果有2个叶片，则主轴旋转一周有2次排气过程叶片越多，压缩机的排气波动 就越小作为第3代压缩机，由于旋转叶片式压缩机的体积和重量可以做到很小，易于在狭小的发动机 舱内进行布置，加之噪声和振动小以及容积效率高等优点，在汽车空调系统中也得到了一定的应用但 是旋转叶片式压缩机对加工精度要求很高，制造成本较高4）涡旋式压缩机（图4）这种压缩机可以称为第4代压缩机涡旋压缩机结构主要分为 动静式和双公转式2种目前动静式应用最为普遍，它的工作部件主要由动涡轮与静涡轮组成，动、静 涡轮的结构十分相似，都是由端板和由端板上伸出的渐开线型涡旋齿组成，两者偏心配置且相差18 0°, 静涡轮静止不动，而动涡轮在专门的防转机构的约束下，由曲柄轴带动作偏心回转平动，即无自转，只 有公转。
图4涡旋式压缩机涡旋式压缩机具有很多优点例如压缩机体积小、重量轻，驱动动涡轮运动的偏心轴可以高速旋转因 为没有了吸气阀和排气阀，涡旋压缩机运转可靠，而且容易实现变转速运动和变排量技术多个压缩腔 同时工作，相邻压缩腔之间的气体压差小，气体泄漏量少，容积效率高涡旋式压缩机以其结构紧凑、 高效节能、微振低噪以及工作可靠性等优点，在小型制冷领域获得越来越广的应用，也因此成为压缩机 技术发展的主要方向之一常见故障空调压缩机作为高速旋转的工作部件，出现故障的几率比较高常见的故障有异响、泄漏以及 不工作等1) 异响 引起压缩机异响的原因很多例如压缩机电磁离合器损坏，或压缩机内部磨损严 重等均可产生异响① 压缩机电磁离合器是出现异响的常见部位压缩机经常在高负荷下从低速到高速变速运转， 所以对电磁离合器的要求很高，而且电磁离合器的安装位置一般离地面较近，经常会接触到雨水和泥土， 当电磁离合器内的轴承损坏时就会产生异响② 除了电磁离合器自身的问题，压缩机传动胶带的松紧度也直接影响着电磁离合器的寿命传 动胶带过松，电磁离合器就容易出现打滑；传动胶带过紧，电磁离合器上的负荷就会增加传动胶带松 紧度不当时，轻则会引起压缩机不工作，重则会引起压缩机的损坏。
当传动胶带工作时，如果压缩机带 轮以及发电机带轮不在同一个平面内，就会降低传动胶带或压缩机的寿命③ 电磁离合器的反复吸合也会造成压缩机出现异响例如发电机的发电量不足，空调系统压力 过高，或者发动机负荷过大，这些都会造成电磁离合器的反复吸合④ 电磁离合器与压缩机安装面之间应该有一定的间隙，如果间隙过大，那么冲击也会增大，如 果间隙过小，电磁离合器工作时就会与压缩机安装面之间产生运动干涉，这也是产生异响的一个常见原 因⑤ 压缩机工作时需要可靠的润滑当压缩机缺少润滑油，或者润滑油使用不当时，压缩机内部 就会产生严重异响，甚至造成压缩机的磨损报废2) 泄漏 制冷剂泄漏是空调系统的最常见问题压缩机泄漏的部位通常在压缩机与高低压 管的结合处，此处通常因为安装位置的原因，检查起来比较麻烦空调系统内部压力很高，当制冷剂泄 漏时，压缩机润滑油会随之损失，这会导致空调系统不工作或压缩机的润滑不良空调压缩机上都有泄 压保护阀，泄压保护阀通常是一次性使用，在系统压力过高进行泄压后，应该及时更换泄压保护阀3) 不工作 空调压缩机不工作的原因有很多，通常是因为相关电路的问题可以通过给压缩机电磁离合器直接供电的方式初步检查压缩机是否损坏。
