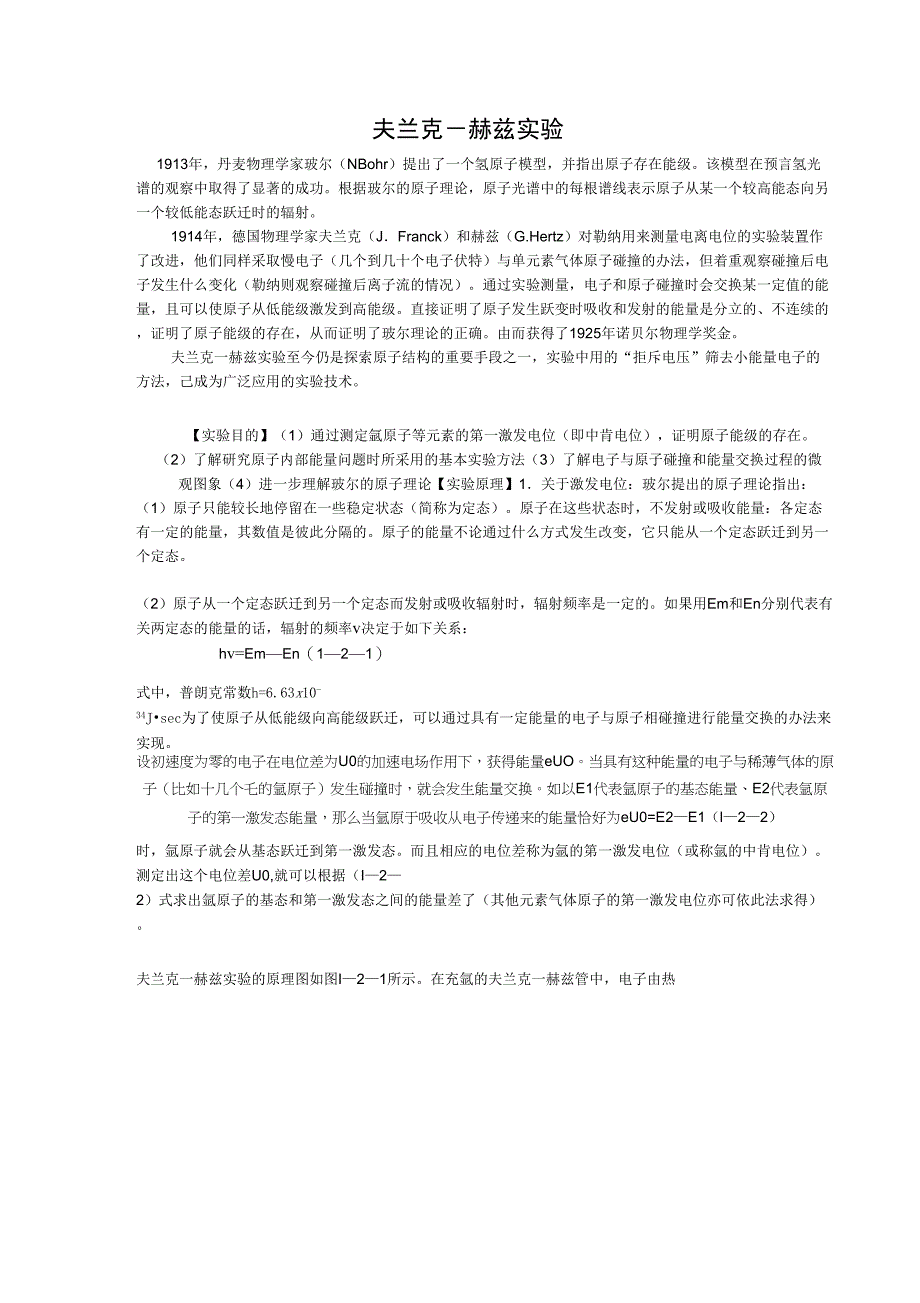

夫兰克－赫兹实验1913年，丹麦物理学家玻尔（NBohr）提出了一个氢原子模型，并指出原子存在能级该模型在预言氢光谱的观察中取得了显著的成功根据玻尔的原子理论，原子光谱中的每根谱线表示原子从某一个较高能态向另一个较低能态跃迁时的辐射1914年，德国物理学家夫兰克（J．Franck）和赫兹（G.Hertz）对勒纳用来测量电离电位的实验装置作了改进，他们同样采取慢电子（几个到几十个电子伏特）与单元素气体原子碰撞的办法，但着重观察碰撞后电子发生什么变化（勒纳则观察碰撞后离子流的情况）通过实验测量，电子和原子碰撞时会交换某一定值的能量，且可以使原子从低能级激发到高能级直接证明了原子发生跃变时吸收和发射的能量是分立的、不连续的，证明了原子能级的存在，从而证明了玻尔理论的正确由而获得了1925年诺贝尔物理学奖金夫兰克一赫兹实验至今仍是探索原子结构的重要手段之一，实验中用的“拒斥电压”筛去小能量电子的方法，己成为广泛应用的实验技术实验目的】（1）通过测定氩原子等元素的第一激发电位（即中肯电位），证明原子能级的存在2）了解研究原子内部能量问题时所采用的基本实验方法（3）了解电子与原子碰撞和能量交换过程的微观图象（4）进一步理解玻尔的原子理论【实验原理】1．关于激发电位：玻尔提出的原子理论指出：（1）原子只能较长地停留在一些稳定状态（简称为定态）。
原子在这些状态时，不发射或吸收能量：各定态有一定的能量，其数值是彼此分隔的原子的能量不论通过什么方式发生改变，它只能从一个定态跃迁到另一个定态2）原子从一个定态跃迁到另一个定态而发射或吸收辐射时，辐射频率是一定的如果用Em和En分别代表有关两定态的能量的话，辐射的频率v决定于如下关系：hv=Em—En（1—2—1）式中，普朗克常数h=6.63x10-34J•sec为了使原子从低能级向高能级跃迁，可以通过具有一定能量的电子与原子相碰撞进行能量交换的办法来实现设初速度为零的电子在电位差为U0的加速电场作用下，获得能量eUO当具有这种能量的电子与稀薄气体的原子（比如十几个乇的氩原子）发生碰撞时，就会发生能量交换如以E1代表氩原子的基态能量、E2代表氩原子的第一激发态能量，那么当氩原于吸收从电子传递来的能量恰好为eU0=E2—E1（l—2—2）时，氩原子就会从基态跃迁到第一激发态而且相应的电位差称为氩的第一激发电位（或称氩的中肯电位）测定出这个电位差U0,就可以根据（I—2—2）式求出氩原子的基态和第一激发态之间的能量差了（其他元素气体原子的第一激发电位亦可依此法求得）夫兰克一赫兹实验的原理图如图I—2—1所示。
在充氩的夫兰克一赫兹管中，电子由热阴极发出，阴极K和第二栅极G2之间的加速电压UG2K使电子加速在板极A和第二栅极G2之间加有反向拒斥电压UG2A管内空间电位分布如图1—2-2所示当电子通过KG2空间进入G2A空间时，如果有较大的能量（＞eUG2A），就能冲过反向拒斥电场而到达板极形成板流，为微电流计卩A表检出如果电子在KG2空间与氩原子碰撞，把自己一部分能量传给氩原子而使后者激发的话，电子本身所剩余的能量就很小，以致通过第二栅极后已不足于克服拒斥电场而被折回到第二栅极，这时，通过微电流计卩A表的电流将显著减小图二：夫临克赫憩曽晉内空间庄恸分奇细观察电流计的电流指示，如果原子能级确实存在，而且基态和第一激发态之间有确定的能量差的话，就能观察到如图1—2—3所示的IA〜UGK2曲线图I—2—3所示的曲线反映了氩原子在KG2空间与电子进行能量交换的情况当KG2空间电压逐渐增加时，电子图1-2-3充氩的夫兰克-赫兹管Ia〜UGk2曲线在KG2空间被加速而取得越来越大的能量但起始阶段，由于电压较低，电子的能量较少，即使在运动过程中它与原子相碰撞也只有微小的能量交换（为弹性碰撞）穿过第二栅极的电子所形成的板流IA将随第二栅极电压UGK2的增加而增大（如图1—2—3的图三：夫兰克-赫兹管的【AV你曲线oa段）。
当KG2间的电压达到氩原子的第一激发电位Uo时，电子在第二栅极附近与氩原子相碰撞，将自己从加速电场中获得的全部能量交给后者，并且使后者从基态激发到第一激发态而电子本身由于把全部能量给了氩原子，即使穿过了第二栅极也不能克服反向拒斥电场而被折回第二栅极（被筛选掉）所以板极电流将显著减小（图1—2—3所示ab段）.随着第二栅极电压的增加，电子的能量也随之增加，在与氩原子相碰撞后还留下足够的能量，可以克服反向拒斥电场而达到板极A，这时电流又开始上升（be段）直到KG2间电压是二倍氩原子的第一激发电位时，电子在KG2间又会因二次碰撞而失去能量，因而又会造成第二次板极电流的下降（ed段），同理，凡在UGK2=nUo(n=1,2,3,,)(1—2—3)的地方板极电流IA都会相应下跌，形成规则起伏变化的IA〜UGK2曲线而各次板极电流IA下降相对应的阴、栅极电压差Un+1一Un应该是氩原子的第一激发电位Uo本实验就是要通过实际测量来证实原子能级的存在，并测出氩原子的第一激发电位（公认值为Uo=11.5V）原子处于激发态是不稳定的在实验中被慢电子轰击到第一激发态的原子要跳回基态，进行这种反跃迁时，就应该有eUo电子伏特的能量发射出来。
反跃迁时，原子是以放出光量子的形式向外辐射能量这种光辐射的波长为ceU°=h.=h（1—2—4）对于氩原子hc6.6310⑶3.001081.610“11.5m=1081?如果夫兰克一赫兹管中充以其他元素，则可以得到它们的第一激发电位（表一）表一几种元素的第一激发电位ElementSodium(Na)Potassium(K)Lithium(Li)Magnesium(Mg)Mercury(Hg)Helium(He)Neon(Ne)U0(V)2.121.631.843.24.921.218.6入（?）58985896766476996707.845712500584.3640.2【实验系统构成】• FH-2智能夫兰克一赫兹实验仪一台•示波器一台【实验内容及步骤】1、准备1.1熟悉实验仪使用方法（见附录1）1.2按照附录2要求连接夫兰克赫兹管各组工作电源线，检查无误后开机开机后的初始状态如下：• •实验仪的“1mA电流档位指示灯亮，表明此时电流的量程为1mA档；电流显示值为000.0uA;•实验仪的“灯丝电压”档位指示灯亮，表明此时修改的电压为灯丝电压；电压显示值为000.0V;最后一位在闪动，表明现在修改位为最后一位；“手动”指示灯亮。
表明仪器工作正常2、氩元素的第一激发电位测量2.1手动测试a、设置仪器为“手动”工作状态，按“手动/自动”键，“手动”指示灯亮b、设定电流量程（电流量程可参考机箱盖上提供的数据）按下相应电流量程键，对应的量程指示灯点亮c、设定电压源的电压值（设定值可参考机箱盖上提供的数据），用Jf,j/t键完成，需设定的电压源有：灯丝电压VF、第一加速电压VG1K拒斥电压VG2Ad、按下“启动”键，实验开始用J/T,j/t键完成VG2K电压值的调节，从0.0V起，按步长1V（或0.5V）的电压值调节电压源VG2K同步记录Vg2k值和对应的Ia值，同时仔细观察夫兰克一赫兹管的板极电流值IA的变化（可用示波器观察）切记为保证实验数据的唯一性VG2K电压必须从小到大单向调节，不可在过程中反复；记录完成最后一组数据后，立即将VG2K电压快速归零e、重新启动在手动测试的过程中，按下启动按键，VG2K的电压值将被设置为零，内部存储的测试数据被清除，示波器上显示的波形被清除，但VF、VG1KVG2A电流档位等的状态不发生改变这时，操作者可以在该状态下重新进行测试，或修改状态后再进行测试建议：手动测试IA-VG2K,进行一次或修改VF值再进行一次。
2.2自动测试智能夫兰克一赫兹实验仪除可以进行手动测试外，还可以进行自动测试进行自动测试时，实验仪将自动产生VG2K扫描电压，完成整个测试过程；将示波器与实验仪相连接，在示波器上可看到夫兰克一赫兹管板极电流随VG2K电压变化的波形a、自动测试状态设置自动测试时VF、VG1KVG2A及电流档位等状态设置的操作过程，夫兰克一赫兹管的连线操作过程与手动测试操作过程一样b、VG2K扫描终止电压的设定进行自动测试时，实验仪将自动产生VG2K扫描电压实验仪默认VG2K扫描电压的初始值为零，VG2K扫描电压大约每0.4秒递增0.2伏直到扫描终止电压要进行自动测试，必须设置电压VG2K勺扫描终止电压首先，将“手动/自动”测试键按下，自动测试指示灯亮；按下VG2K电压源选择键，VG2K电压源选择指示灯亮；用J/T,J/t键完成VG2K电压值的具体设定VG2K设定终止值建议以不超过80V为好c、自动测试启动将电压源选择选为VG2K再按面板上的“启动”键，自动测试开始在自动测试过程中，观察扫描电压VG2K与夫兰克一赫兹管板极电流的相关变化情况可通过示波器观察夫兰克一赫兹管板极电流IA随扫描电压VG2K变化的输出波形）在自动测试过程中，为避免面板按键误操作，导致自动测试失败，面板上除“手动/自动”按键外的所有按键都被屏蔽禁止。
d、自动测试过程正常结束当扫描电压VG2K勺电压值大于设定的测试终止电压值后，实验仪将自动结束本次自动测试过程，进入数据查询工作状态测试数据保留在实验仪主机的存贮器中，供数据查询过程使用，所以，示波器仍可观测到本次测试数据所形成的波形直到下次测试开始时才刷新存贮器的内容e、自动测试后的数据查询自动测试过程正常结束后，实验仪进入数据查询工作状态这时面板按键除测试电流指示区外，其他都己开启自动测试指示灯亮，电流量程指示灯指示于本次测试的电流量程选择档位；各电压源选择按键可选择各电压源的电压值指示，其中VF、VG1KVG2A三电压源只能显示原设定电压值，不能通过按键改变相应的电压值用J/T,J/t键改变电压源VG2K的指示值，就可查阅到在本次测试过程中，电压源VG2K的扫描电压值为当前显示值时，对应的夫兰克一赫兹管板极电流值IA的大小，记录IA的峰、谷值和对应的VG2K®（为便于作图，在IA的峰、谷值附近需多取几点）f、中断自动测试过程在自动测试过程中，只要按下“手动／自动键”，手动测试指示灯亮，实验仪就中断了自动测试过程，回复到开机初始状态所有按键都被再次开启工作这时可进行下一次的测试准备工作。
本次测试的数据依然保留在实验仪主机的存贮器中，直到下次测试开始时才被清除所以，示波器仍会观测到部分波形g、结束查询过程回复初始状态当需要结束查询过程时，只要按下“手动／自动”键，手动测试指示灯亮，查询过程结束，面板按键再次全部开启原设置的电压状态被清除，实验仪存储的测试数据被清除，实验仪回复到初始状态建议：“自动测试”应变化两次VF值，测量两组IA-VG2K数据若实验时间允许，还可变化Vg1K、Vg2A进行多次Ia-Vg2K测试数据与结果】1、在坐标纸上描绘各组IA-VG2K数据对应曲线2、计算每两个相邻峰或谷所对应的VG2K之差值△VG2K并求出其平均值口0，将实验值口0与氩的第一激发电位U0=11.61V比较，计算相对误差，并写出结果表达式3、请对不同工作条件下的各组曲线和对应的第一激发电位进行比较，分析哪些量发生了变化，哪些量基本不变，为什么？思考与讨论1、F—H实验是如何观测到原子能级变化的?2、用逐差法求汞原子第一激发态电位平均值VC时,对于逐差数据为奇数个的情况如。
