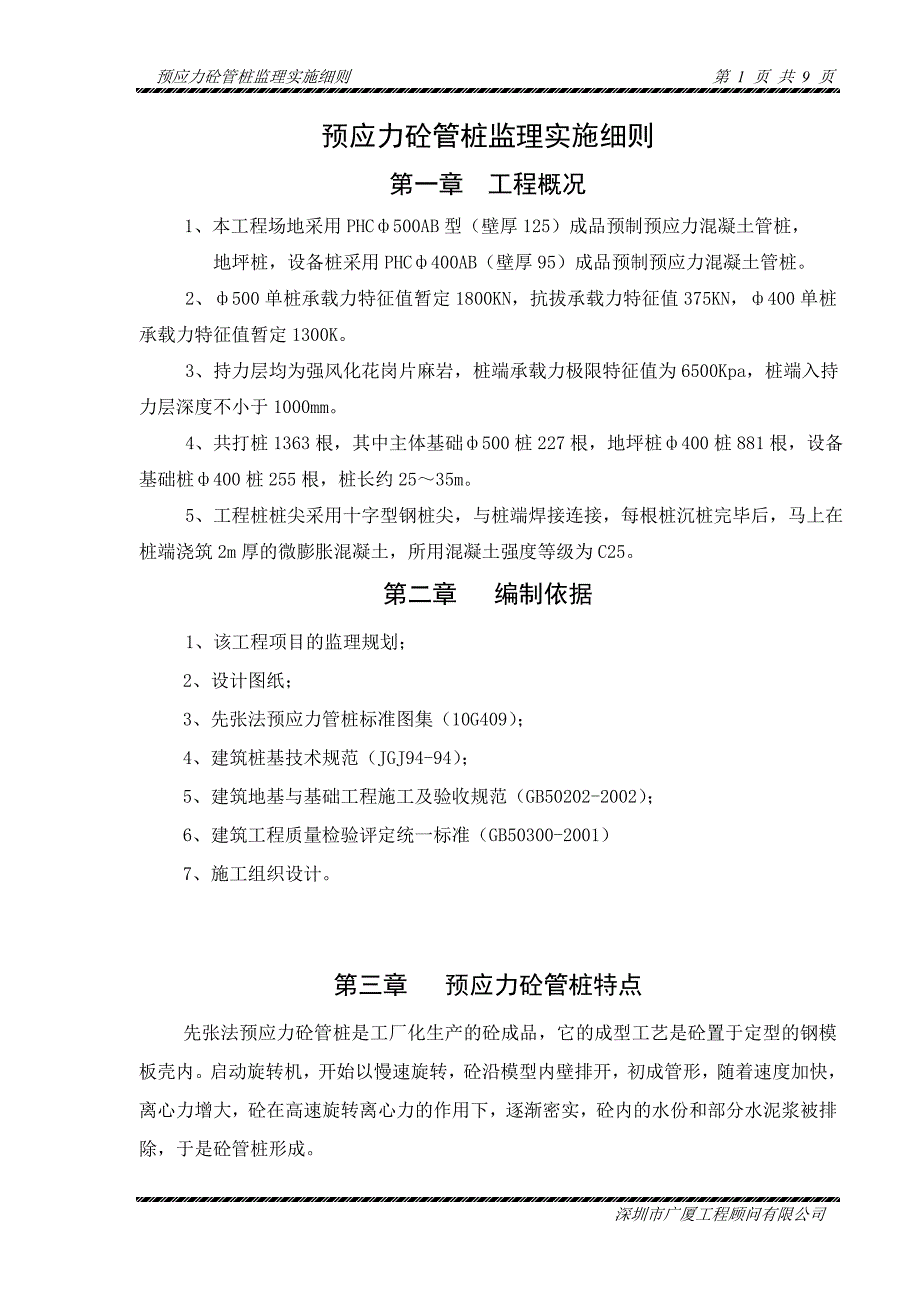

预应力砼管桩监理实施细则 第 1 页 共 9 页深圳市广厦工程顾问有限公司 预应力砼管桩监理实施细则第一章 工程概况1、本工程场地采用 PHCф500AB 型（壁厚 125）成品预制预应力混凝土管桩，地坪桩，设备桩采用 PHCф400AB（壁厚 95）成品预制预应力混凝土管桩2、ф500 单桩承载力特征值暂定 1800KN，抗拔承载力特征值 375KN，ф400 单桩承载力特征值暂定 1300K3、持力层均为强风化花岗片麻岩，桩端承载力极限特征值为 6500Kpa，桩端入持力层深度不小于 1000mm4、共打桩 1363根，其中主体基础 ф500 桩 227根，地坪桩 ф400 桩 881根，设备基础桩 ф400 桩 255根，桩长约 25～35m5、工程桩桩尖采用十字型钢桩尖，与桩端焊接连接，每根桩沉桩完毕后，马上在桩端浇筑 2m厚的微膨胀混凝土，所用混凝土强度等级为 C25第二章 编制依据1、该工程项目的监理规划；2、设计图纸；3、先张法预应力管桩标准图集（10G409） ；4、建筑桩基技术规范（JGJ94-94） ；5、建筑地基与基础工程施工及验收规范（GB50202-2002） ；6、建筑工程质量检验评定统一标准（GB50300-2001）7、施工组织设计。
第三章 预应力砼管桩特点先张法预应力砼管桩是工厂化生产的砼成品，它的成型工艺是砼置于定型的钢模板壳内启动旋转机，开始以慢速旋转，砼沿模型内壁排开，初成管形，随着速度加快，离心力增大，砼在高速旋转离心力的作用下，逐渐密实，砼内的水份和部分水泥浆被排除，于是砼管桩形成预应力砼管桩监理实施细则 第 2 页 共 9 页深圳市广厦工程顾问有限公司 先张法预应力砼管桩作为一项新技术、新产品，近几年在我省得到大量推广使用，尤其在小高层的建筑中，由于其经济效益显著应用更为广泛相比沉管灌注桩和大直径钻孔灌注桩具有施工质量易控制、施工速度快及造价相对较低的特点预应力砼管桩按砼强度等级分为三种类型：P C 桩 — 预应力砼管桩，砼强度等级不得低于 C50；PHC 桩 — 预应力高强砼管桩，砼强度等级不得低于 C80；PTC 桩 — 薄壁预应力管桩预应力砼管桩施工属挤土型桩，对周边 1.3H（H 为桩长）范围内都会产生一定的影响因而施工时应对邻近建筑物进行定期观察和检测，必要时应设置应力释放、孔防挤沟等措施，确保周边建筑物的安全。
预应力砼管桩监理实施细则 第 3 页 共 9 页深圳市广厦工程顾问有限公司 第四章 监理工作流程N．意见N．问题N桩机定位原材料/构配件/ 设备报验监理审查桩位测量报验监理复核监理复核施打监理检查焊接质量、垂直度、贯入度、桩顶标高监理原始记录桩机移位预应力砼管桩监理实施细则 第 4 页 共 9 页深圳市广厦工程顾问有限公司 第五章 监理工作的控制要点及方法措施因管桩受力类型的不同，控制参数的侧重点有异，故监理组织人员在桩施工前应充分了解设计意图，严格掌握重要的技术参数，并认真作好书面记录做到每根桩心中有底、书面有录、条理清楚一、事前控制（一）成品管桩检查1、进入现场拟用的管桩，必须附齐质量证明文件内容有：产品出厂合格证、钢材、水泥质保资料（复印件） 、砂子氯离子含量检测报告、混凝土试块抗压试验报告等2、外观质量检查：桩长、桩径、壁厚、桩端板垂直度内外壁有无露筋、有无蜂窝、麻面、表面裂缝、桩套箍凹陷程度及桩身上的合格章是否齐全等等。
若合同中规定管桩的品质等级，还应按等级进行区分验收具体参见图集 10G409 的检查内容和要求二）桩位测量放样由于管桩施工速度较快，可将一天拟压的桩进行一次报验和复核，复核完毕，监理人员应在报验单上签认复核时应认真、仔细查对图纸，及时发现图纸中或放样错误，如有不符应会同设计、业主解决问题，并附上书面变更资料定位用的竹签长度不宜小于 40cm，宽度不宜大于 1cm，安插牢固，确保桩位准确三）桩机定位控制桩机就位后应控制其平整度和垂直度，垂直度采用 2 台 J2 经纬仪 90 度正交控制，平整度可用水平尺检测 （四）打桩顺序为减轻对邻近已完桩基的破坏和桩入土后相互挤压，应选择正确的打桩顺序打桩顺序该根据邻近建筑物的结构情况、地质情况、桩距大小、布桩系数、桩的规格及入土深度等综合考虑，同时又要兼顾施工方便该工程周边环境条件比较有利，原则上应从基础的中间位置开始向四周推进，同时要加强位移观测，必要时对打桩速度进行限制或采取设置应力释放孔、应力释放沟等措施预应力砼管桩监理实施细则 第 5 页 共 9 页深圳市广厦工程顾问有限公司 二、事中控制1、桩身垂直度控制在施工过程中，应经常检测桩身的垂直度，采用 2 台 J2 经纬仪 90 度正交控制，倾斜度的偏差不得大于倾斜角正切的 15%（倾斜角系桩的纵向中心线与铅垂线间交角） 。
第一节桩入土时应边打边观测垂直度，随时进行调整但一般在入土 4m 以上时，不再进行调整，以保护桩身2、接桩质量控制接桩焊接须二人对称操作，接桩至少分二次焊接完成，第一皮焊缝尤其重要，必须认真加以检查第一皮焊接不宜过厚，保证焊剂充分进入坡口，连续饱满，禁止空焊，随焊随敲焊渣上一皮焊渣清理完毕后进行下皮焊接 （根据经验，对于 PTC500管桩，合格的焊缝，焊接时间不会少于 15min）接桩时发现接口缝过大，应报请监理工程师处理，严禁擅自嵌填钢筋后焊接可用合适铁板嵌填之后满焊）焊接后须进行冷却，冷却时间不得少于２min有条件的应进行防腐处理3、过程控制设计要求桩端进入规定的持力层（详见第一章桩基概况）因而对持力层界面的判定就显得很必要判定方法有二种：① 在地质勘探孔附近的桩位，可直接查阅地质剖面图，确定持力层界面的深度② 离勘探孔较远的桩位，可以地质报告中剖面图的等高线作为参考，结合桩机中反力表的读数而判定反力表读数值可按第 1 点在施工中找出一定的规律作参考通过试桩设计设计单位提出以下控制标准： 1、施工时以控制桩顶标高为主，压桩力为辅；2、桩顶标高满足设计要求，压桩力大于单桩承载力设计值的 90%；3、桩端进入第Ⅴ层土，同时压桩力≥2000KN；4、桩顶标高满足设计要求，压桩力小于单桩承载力设计值的 90%；压桩力达到管预应力砼管桩监理实施细则 第 6 页 共 9 页深圳市广厦工程顾问有限公司 桩的极限承载力，而桩顶标高不能满足设计要求。
发生这两种情况，应及时通知设计和其它相关部门，并作好明确记录为合理、科学分析施工过程中可能出现问题的原因，要求每根桩最后一节入土时即开始打印记录压桩力，并将记录数据整理后附于桩基验收资料中永久保存桩机压力突减时，应注意分析地质勘察报告及打桩记录，是否打穿持力层，是否有夹层土，桩身是否已破坏，并在记录中予以反映，以备后期检测4、标高控制督促施工单位及时引测现场水准点，并加以保护要求总包单位落实整理场地的标高控制网络，打桩单位则落实各单位工程的水准控制点① 标高原则上应逐根复测；② 标高测量应从水准点返测，尽量减少隆土影响；③ 必要时要求超送 5cm，以利后期施工5、桩成品保护拖桩距离不宜过长，吊桩时应有施工人员用缆绳拖拉，避免发生桩机碰撞桩机后应铺设道木缓冲，禁止直接在桩堆上拖拉，应配置汽车吊用于短驳三、事后控制1、成桩完毕后应将记录的数据填入“监理记录表” （见附表） ，值班监理员应签名，对各项技术的真实性负责并与前日施工单位的原始记录对比，有否错或结论不一致情况，便于及时查明原因2、验收资料：① 成桩原始记录表（日期、桩号、规格、节数、总长度、异常情况等） ；② 成桩竣工图、工程变更联系单；③ 桩位测量、复合记录；④ 隐蔽工程验收记录（内容：规格、节数、总长度、焊接质量） ；⑤ 焊条合格证；⑥ 桩基质量评定表；⑦ 试桩记录；⑧ 检测报告（静压、动测报告） ；预应力砼管桩监理实施细则 第 7 页 共 9 页深圳市广厦工程顾问有限公司 ⑨ 桩基质量评估报告。
3、桩的检测根据设计图纸要求结合当地习惯做法，该工程桩检测采用堆载静载荷试验和反射波法（小应变） 通过静载荷试验检验设计假设同实际情况的接近程度，具体检测数量根据设计或规范而定静载试验时应注意的几个问题：① 利用平台堆载承受加载反力，堆载重心必须和桩的加载中心相一致，其堆载重量必须是试验反力的 1.1 倍以上堆载平台的支承作用力必须在试验桩对土的作用的影响的范围以外（堆载平台的支承架与试桩之净距不应小于 1.5m，且大于 3d） ② 测力表的精度应高于 1%，变形测量仪表其自读值为 0.01mm，且均经有关单位率定，并在计量有效期内③ 沉桩至进行静载荷试验应有时间之隔，一般在粘性土中不应少于 14d，在砂性土中不应少于 7d其它如加载、卸载方式、测读时间、终止条件等皆按国内及中山市现行规范、规程及固定要求执行四、质量检验标准允许偏差或允许值项 序 检查项目单位 数值 检查方法1 桩体质量检验 按桩基检测技术规范 按桩基检测技术规范2 桩位偏差 见 GB50202-2002 表 5.1.3 用钢尺量主控项目 3 承载力 按桩基技术规范 按桩基检测技术规范外观 无蜂窝、露筋、裂缝、色感均匀、桩顶无孔隙 直观1成品桩质量桩径管壁厚度桩尖中心线桩顶平整度桩体弯曲mmmmmmmm±5±51.0<10<1/1000L见附注秒表测定用钢尺量用钢尺量，L 为两节桩长一般项目3 停锤标准 设计要求 现场实测或查沉桩记录预应力砼管桩监理实施细则 第 8 页 共 9 页深圳市广厦工程顾问有限公司 4 桩顶标高 mm ±50 水准仪附注：焊缝质量要求：1.上下节端部错口≤3mm（外径≥700mm）,≤2mm（外径<700mm） ；2.焊缝咬边深度≤0.5mm；3.焊缝外观检查无气孔、无焊瘤、无裂缝；4.如设计有要求的需作焊缝探伤检验。
五、桩基验收计划根据《建筑工程施工质量验收统一标准》GB50300-2001、 《建筑地基基础工程施工质量验收规范》GB50202-2002 的有关规定及中山市工程质量监督站的要求，该工程桩基础验收的划分为：子分部工程、分项工程、检验批检验批的划分：按单位工程，每台桩机每天的压桩数作为一个检验批《先张法预应力管桩检验批质量验收记录》中的“主控项目”待土方开挖后进行验收， “一般项目”中的成品桩质量、接桩项在压桩前进行抽样检查 “一般项目”检查时的桩与土方开挖后检查“主控项目”的桩需相对应但由于验收时间跨度较长，因而“监理单位验收结论”栏中专业监理工程师签字分二次进行，第一次的时间为验收一般项目的时间，第二次的验收时间为桩基土方开挖后的验收时间六、施工中常见事故原因及处理措施1、断桩原因：进入持力层过深，压力值超过桩的极限承载力；送桩过早，停歇时间过长；接头质量不符合要求预防措施：当反力表读数接近极限承载力，且压。
