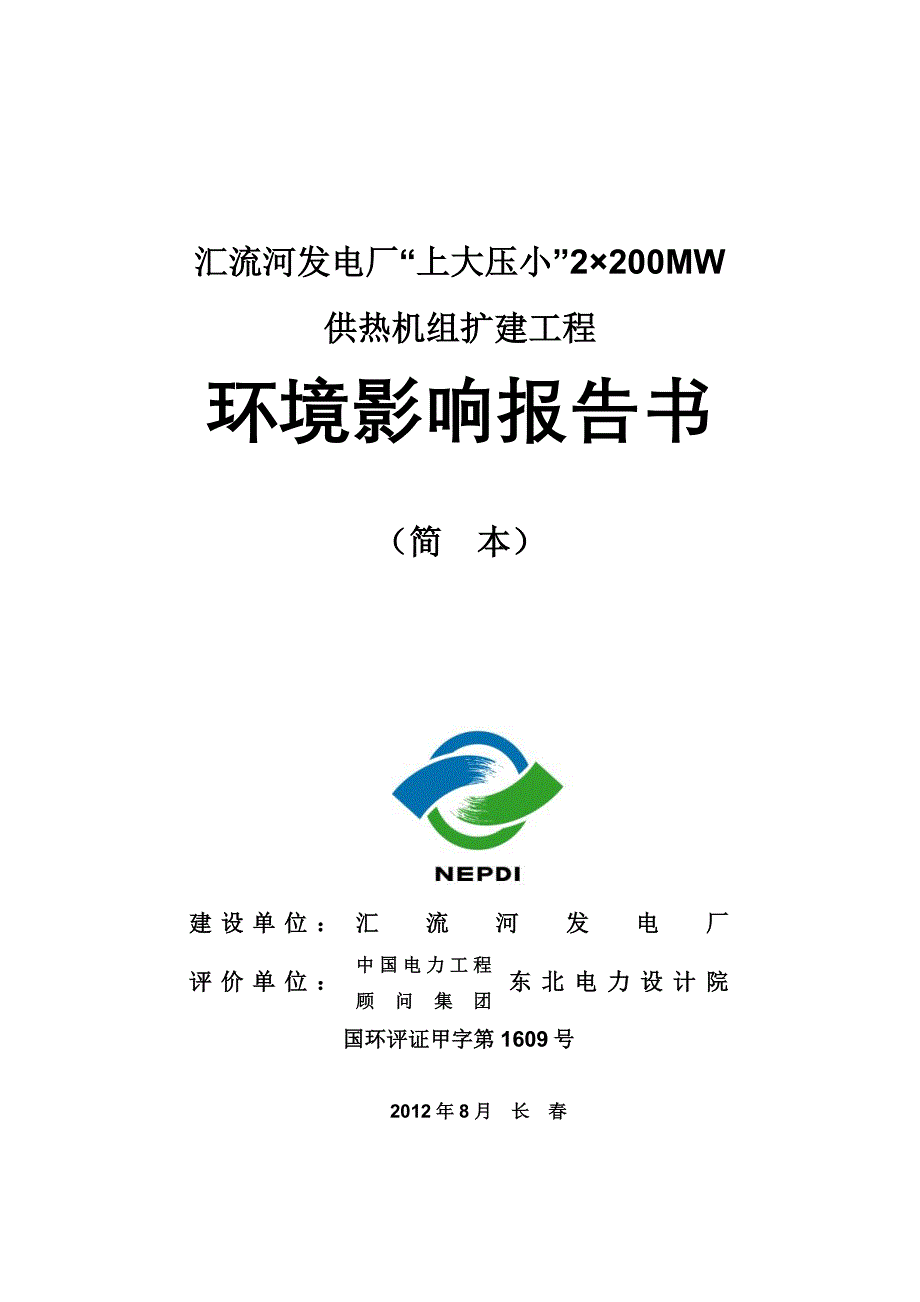

汇流河发电厂“上大压小”2200MW供热机组扩建工程环境影响报告书（简 本）建设单位：汇流河发电厂评价单位：中国电力工程东北电力设计院顾问集团国环评证甲字第1609号2012年8月 长 春项目名称：汇流河发电厂“上大压小”2200MW供热机组扩建工程文件类型：环境影响报告书环评单位地址：吉林长春人民大街4368号环评单位邮编：130021项目负责人： 王明环登记证编号：A160900050600 联系：0431-85798124电子信箱：wangminghuan@ 汇流河发电厂“上大压小”2200MW供热机组扩建工程环境影响报告书（简 本）批 准审 核校 核编 制2012年8月1 建设项目概况1.1 建设项目的地点及相关背景汇流河发电厂始建于1969年，厂址位于内蒙古自治区呼伦贝尔市所辖的牙克石市市中心东7.5km一期工程装机容量为26000KW，于1976年全部投运，已关停1986年进行扩建，装机容量为255MW，于1993年全部投运，并于2002年进行了供热改造，为牙克石市城区进行供热随着城市的发展，汇流河发电厂的供热能力已不能满足城市采暖的需求，同时现有机组已运行近20年，已接近服务期满，各设备老化，存在诸多不安全因素，急需建设新机组来替代现有机组。
本期工程总体规划布局见图1-11.2 工程概况汇流河发电厂“上大压小”2200MW供热机组扩建工程，由华能呼伦贝尔能源开发有限公司负责筹建，拟建设2200MW供热机组，配2670t/h超高压燃煤锅炉本工程将燃用华能伊敏煤电有限责任公司露天矿褐煤，燃煤采用铁路运送到厂内；以经过深度处理后的牙克石市污水处理厂中水作为工业补给水源；采用灰渣分除的干除灰渣系统，灰渣采用汽车运输；本工程以2回220kV出线接入牙西郊220kV变电站本工程项目名称、规模及基本构成见表1－1项目的基本构成表1－1项目名称汇流河2200MW供热机组扩建工程建设单位华能呼伦贝尔能源开发有限公司规模主体工程汽轮发电机组锅炉单机容量(MW)台数锅炉蒸发量(t/h)台数本期20026702配套工程燃料输送系统本工程燃用华能伊敏煤电有限责任公司露天矿的褐煤，通过铁路运输到厂内本工程铁路接轨站设在汇流河站，铁路专用线长4.147km；厂内采用条形贮煤场进行储煤，条形贮煤场为二条，四周加设防风抑尘墙水源本工程采用经过深度处理后的牙克石市益民污水处理厂中水和凤凰水源—调蓄水池作为工业补给水源，以污水处理厂中水为主，不足部分由凤凰水源—调蓄水池供给。
污水处理厂位于本工程厂址西北约7.5km，本工程利用2条DN450干管将中水引至厂区，补给水管单条长度约10.0km凤凰水源—调蓄水池至电厂的供水管线长约6.65km，在凤凰水源—调蓄水池西北堤外布置取水泵站，采用引水方式输水管道采用一根600mm，两根350mm钢管，其中一根350mm的钢管作为检修及备用管道供、排水系统本工程采用带自然通风冷却塔的二次循环供水方式，厂区排水采用有组织排水，雨水先汇入道路两边设置的雨水口，经雨水口收集并汇入厂区雨水排水系统除灰渣系统本工程采用灰渣分除的除灰渣系统，渣采用水力冲渣机械除渣渣经脱水后利用汽车运送到贮灰场或综合利用地点，飞灰采用双室四电场静电除尘器进行捕集，利用正压浓相气力输送系统集中至灰库，灰渣采用汽车运输灰场或综合利用用户本工程年产生灰为20.26万t/a，渣为3.58万t/a，已与海拉尔蒙西水泥有限公司签订了灰渣全部综合利用的协议贮灰场电厂既有灰场位于电厂东南约2km处，本工期将对现有灰场进行改造，将现有水灰场改为干灰场，清空灰场内存灰，进行防渗，分格使用交通运输本工程燃煤利用铁路进行运输，电厂已建有自汇流河车站接轨的铁路专用线，本工程将对既有铁路专用线改扩建。
供热本工程将为牙克石市集中供热提供主力热源，拟定供热面积为750104m2，热网循环水供水温度宜取120℃，回水温度取70℃，热网首站设在主厂房内电力输出电厂出两回220kV线路至牙西郊220kV变电站，电力送出部份不在本次评价范围内脱硫系统本工程采用石灰石－石膏湿法脱硫系统进行烟气脱硫，设计脱硫效率在90％以上，不设置GGH脱硝系统本工程采用低氮燃烧技术控制NOX的产生，同时拟采用SCR脱硝工艺系统进行烟气脱硝，设计脱硝效率在82％以上脱硝剂采用液氨，由贵州西洋肥业有限公司（位于牙克石市牧源镇）供应，采用汽车运输，经X302公路运输至厂内，运输距离约为20km1.3 工程与区域规划的相容性a) 城镇总体规划根据《牙克石市城市总体规划》（2006—2020），牙克石市重点工业项目主要为建设亚太地区冬季汽车测试中心和车箱组装厂项目、新大洲电石工程、新大洲PVC工程、80万吨特殊钢厂、海满230MW电厂、汇流河电厂2200MW机组扩建、3400千瓦水电项目和5万千瓦风力发电项目本工程是牙克厂市城市总体规划中的重点工业项目，本工程的建设符合牙克石市城市总体规划的要求b) 土地利用规划根据《内蒙古自治区牙克石市土地利用总体规划》（1995—2010），本期工程所占用土地为电厂已征用的工矿用地，本期工程建设符合土地利用规划的要求。
c) 供热规划根据牙克石市城市供热规划（2008年—2020年），本期工扩建后，将为近期600104m2采暖面积进行供热，并关停区域内的小锅炉房本期工程为牙克石市城市供热规划中规划建设的主力热源点，本期工程的建设符合供热规划要求d) 环境保护规划本工程厂址所在区域为环境空气二类区；临近水体为Ⅲ类水体；声环境属3类区，本工程建设会对周围环境产生一定影响，本工程高噪声源采取了远离村屯布设整体分析，本工程的厂址在采取一定的保护措施后，基本符合环境功能区的要求e) 本工程的厂址、铁路、水源、煤源等，均已得有关部门的批准52图1-1 本期工程总体规划布局图2 建设项目周围环境现状2.1 区域环境质量2.1.1 环境空气本次评价收集了牙克石市2009年～2011年的环境监测资料，统计结果见表3-1，变化趋势见图3-1牙克石市近年环境质量统计单位：mg/m3 表3-1年份NO2SO2TSP20090.0170.0050.07920100.0130.0090.04320110.0160.0040.05图3-1 环境质量变化趋势图由图3-1可知，近三年，牙克石市NO2与SO2的浓度略有变化，但变化不大，TSP浓度有明显的降低。
本次评价根据《环境影响评价技术导则—大气环境》(HJ2.2-2008)要求，共设置了8个环境空气现状监测点，委托呼伦贝尔市环境监测中心站于2011年3月31日～2011年4月6日进行了现状监测由监测结果可知，本工程所在区域非采暖期SO2、NO2 、TSP和PM10的标准指数均小于1，各项污染物的监测浓度均能满足《环境空气质量标准》（GB3095-2012）中二级标准的要求，其中，TSP和PM10占标准的份额较大2.1.2 地表水环境免渡河2个监测断面的监测因子，各监测项目均满足《地表水环境质量标准》(GB3838-2002)中的Ⅲ类标准限值要求水质状况良好2.1.3 地下水环境由于受区域地质结构和人为活动的影响，电厂厂址上游外围部分水质受到一定程度污染，主要污染物为Mn、NH4+、NO2+其中，电厂北养猪场井J1前两次取样达标，第三次取样地下水中Mn超标0.45倍电厂东砖厂井J3前两次取样达标，第三次取样地下水中NH4+超标6.5倍、NO2+超标3.742倍其原因，由于冬季取样井没有利用，取样过程中，没有抽活井筒水，水样为井筒封存水有一定关系电厂贮灰场坝下一定范围，水质受到一定程度污染，主要污染物为SO42-、F-。
其中， J4（贮灰场坝下机井）取样地下水中SO42-超标0.345倍、F-超标6.7倍其原因，由于原有项目水灰场灰水和降雨淋溶水渗滤液渗漏对地下水造成一定的污染2.1.4 声环境质量现状除#7、#8监测点不能满足《声环境质量标准》（GB3096－2008）3类标准限值的要求，其它各点均能满足《声环境质量标准》（GB3096－2008）3类标准限值的要求7、#8超标的主要原因为受冷却塔噪声的影响周边居民区环境噪声均满足《声环境质量标准》（GB3096－2008）1类标准限值的要求，声环境质量良好2.2 建设项目环境影响评价范围2.2.1 环境空气根据《环境影响评价技术导则 大气环境》（HJ2.2－2008）的规定，通过估算本工程D10%为1.8km，结合周边的敏感点分布，对评价区域进行了外延，确定本工程的评价范围为2016km的方形区域范围，电厂位于该区域的中部贮灰场扬尘环境影响评价范围为灰场周围2km范围内评价范围见图1-22.2.2 水环境地表水现状评价范围：免渡河厂址附近上游2km，下游8km范围评价范围见图2-1地下水环境评价范围：贮灰场和厂区北部、北东部以地表水分水岭为界，东部、南部适当外扩，西部以免渡河河谷主流线为界，总面积约31km2。
评价范围见图2-22.2.3 声环境声环境评价范围：厂界外1m及200m范围内的居民区评价范围见图2-12.2.4 生态环境生态评价范围：厂址周围200m范围，运灰道路两侧200m，灰场周围200m范围评价范围见图2-1图2-1 本工程评价范围与敏感点分布图图2-2 本工程地下水评价范围与敏感点分布图3 建设项目环境影响预测及拟采取的主要措施与效果3.1 运行期污染环节分析根据对电厂生产工艺过程的分析，可能产生污染物的生产环节如下：a）燃烧过程电厂正常运行时的燃烧过程主要包括燃煤的粉碎，燃煤在锅炉内的燃烧以及燃烧后产生的烟气经脱硝、除尘器、脱硫、烟道、烟囱排入环境空气在该过程中，可能产生烟气污染物、工业废水、灰渣，一些机械转动设备，如磨煤机、风机等可能产生噪声；锅炉启动及事故排气时可能产生排气噪声b）化学水处理过程化学水处理过程主要是为正常运行提供水质合格的工业补给水，在该过程中，通过若干化学处理过程对来水进行处理在处理过程中，主要产生一定量的浓盐废水c）燃煤存贮、输送过程燃煤运输采用铁路运输，装卸过程中可能产生煤尘和噪声燃煤存贮采用条形煤场，在干燥大风季节容易产生扬尘为防止煤场产生的煤尘影响周边环境，煤场周围设置喷水抑尘措施，保持表层煤的含水率，降低扬尘的产生；同时，在煤场周围加设防风抑尘墙，进一步抑制煤尘飞扬，保护周围环境。
输煤栈桥拟采用洒水喷淋、地面清扫，从而产生输煤废水d）燃油存贮及装卸过程本工采用少油点火，燃油系统仅为备用在燃油的储存与装卸过程中，由于油罐脱水及油区冲洗，可能产生少量的含油污水e）发、送电过程该过程中，各种机械设备如水泵、空压机的运行，可能产生噪声凝汽器冷却采用直接空冷，会产生噪声；辅机冷却采用以机械通风冷却塔，会产生相当量的。
