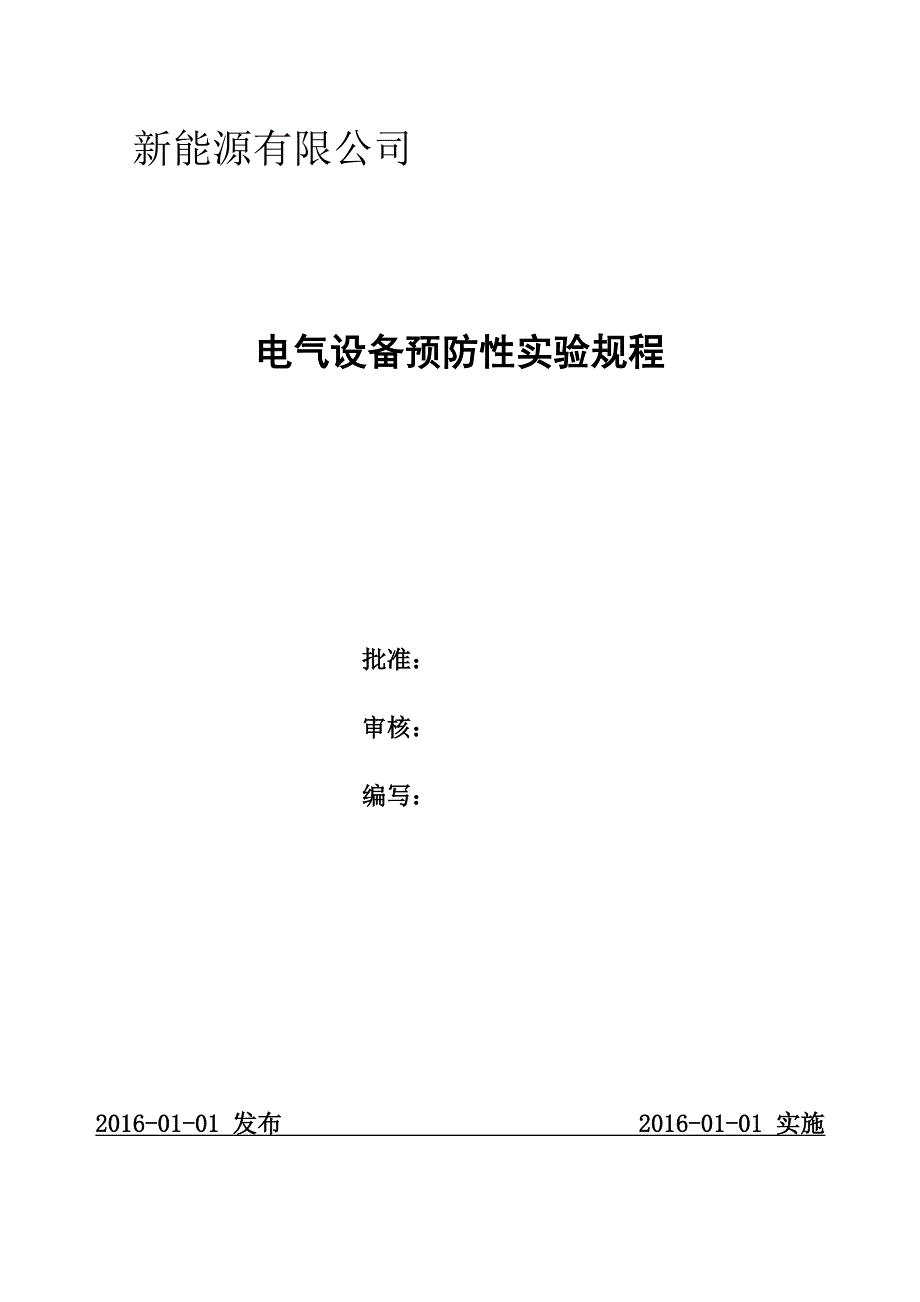

新能源有限公司电气设备预防性实验规程批准：审核：编写：2016-01-01 发布 2016-01-01 实施目录一、 前言 01. 范围 02. 引用标准 03. 定义、符号 04. 总则 1二、 电力变压器及电抗器 1三、 互感器 61. 电流互感器 62. 电压互感器 7四、 开关设备 81. 真空断路器 82. 重合器 103. 高压开关柜 11五、 铅酸蓄电池直流屏（柜） 12六、 套管 13七、 支柱绝缘子和悬式绝缘子 14八、 电力电缆线路 141. 一般规定 142. 橡塑绝缘电力电缆线路 15九、 串联电抗器 16十、放电线圈 16十一、避雷器 17十二、母线 181. 封闭母线 182. 一般母线 19十三、二次回路 19十四、接地装置 19十五、高压直流电缆 22士一、刖言本标准根据金塔粤水电新能源有限公司标准化工作要求，为适应电站现代化管理和发展的需要，规范金塔 粤水电新能源有限公司光伏电站生产设备检修管理工作，特制定《金塔粤水电光伏电站电气设备预防性实 验规程》本标准由金塔粤水电新能源有限公司提出本标准由金塔粤水电新能源有限公司负责起草本标准主要起草人：审: 核： 定： 准:本标准的设备参数及实际设备有出入时以实际设备及设备出厂铭牌、报告为准。
1.范围本标准规定了各种电力设备预防性试验的项目、周期和要求，用以判断设备是否符合运行条件，预防设 备损坏，保证安全运行标准适用于500kV及以下的交流电力设备从国外进口的设备应以该设备的产品标准为基础，参照本标准执行2.引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文本标准出版时，所示版本均为有 效所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性GB 311—83GB 1094.1〜5—85GB 5583—85GB 6450—86GB 7328—87GB 11022—89GB 11032—89DL/T 459—92DL/T 593—1996高压输变电设备的绝缘配合高电压试验技术 电力变压器互感器局部放电测量率的测量干式电力变压器变压器和电抗器的声级测定高压开关设备通用技术条件交流无间隙金属氧化物避雷器 铅酸蓄电池直流屏定货技术条件高压开关设备的共用定货技术导则3.定义3.1 预防性试验为了发现运行中设备的隐患，预防发生事故或设备损坏，对设备进行的检查、试验或监测，也包括取 油样或气样进行的试验3.2监测在不影响设备运行的条件下，对设备状况连续或定时进行的监测，通常是自动进行的。
3.3带电测量对在运行电压下的设备，采用专用仪器，由人员参及进行的测量3.4绝缘电阻在绝缘结构的两个电极之间施加的直流电压值及流经该对电极的泄流电流值之比常用兆欧表直接测 得绝缘电阻值本规程中，若无说明，均指加压1min时的测得值3.5吸收比在同一次试验中，1min时的绝缘电阻值及15s时的绝缘电阻值之比3.6极化指数在同一次试验中，10min时的绝缘电阻值及1min时的绝缘电阻值之比3.7本规程所用的符号U 设备最高电压；U0/U电缆额定电压（其中U为电缆导体及金属套或金属屏蔽之间的设计电压（为导体及导体之间的0设计电压）；U 避雷器直流1 mA下的参考电压；t?% 介质损耗因数4.总则4.1试验结果应及该设备历次试验结果相比较，及同类设备试验结果相比较，参照相关的试验结果，根 据变化规律和趋势，进行全面分析后做出判断4.2遇到特殊情况需要改变试验项目、周期或要求时，对主要设备需经上一级主管部门审查批准后执行; 对其它设备可由本单位总工程师审查批准后执行4.3 110kV以下的电力设备，应按本规程进行耐压试验（有特殊规定者除外）°110kV及以上的电力设备， 在必要时应进行耐压试验50Hz交流耐压试验，加至试验电压后的持续时间，凡无特殊说明者，均为1min；其它耐压试验的试 验电压施加时间在有关设备的试验要求中规定。
非标准电压等级的电力设备的交流耐压试验值，可根据本规程规定的相邻电压等级按插入法计算充油电力设备在注油后应有足够的静置时间才可进行耐压试验静置时间如无制造厂规定，则应依据 设备的额定电压满足以下要求：500kV >72h220 及 330kV >48h110kV及以下 >24h4.4进行耐压试验时，应尽量将连在一起的各种设备分离开来单独试验（制造厂装配的成套设备不在此 限），但同一试验电压的设备可以连在一起进行试验已有单独试验记录的若干不同试验电压的电力设备， 在单独试验有困难时，也可以连在一起进行试验，此时，试验电压应采用所连接设备中的最低试验电压4.5当电力设备的额定电压及实际使用的额定工作电压不同时，应根据下列原则确定试验电压：a） 当采用额定电压较高的设备以加强绝缘时，应按照设备的额定电压确定其试验电压；b） 当采用额定电压较高的设备作为代用设备时，应按照实际使用的额定工作电压确定其试验电压；c） 为满足高海拔地区的要求而采用较高电压等级的设备时，应在安装地点按实际使用的额定工作电压 确定其试验电压4.6在进行及温度和湿度有关的各种试验（如测量直流电阻、绝缘电阻、tgS、泄漏电流等）时，应同时 测量被试品的温度和周围空气的温度和湿度。
进行绝缘试验时，被试品温度不应低于+5'C，户外试验应在良好的天气进行，且空气相对湿度一般不 高于80%4.7在进行直流高压试验时，应采用负极性接线4.8如产品的国家标准或行业标准有变动，执行本规程时应作相应调整4.9如经实用考核证明利用带电测量和监测技术能达到停电试验的效果，经批准可以不做停电试验 或适当延长周期二、电力变压器及电抗器表2-1电力变压器及电抗器的试验项目、周期和要求项目周期要求说明绕组直流电 阻1）1〜3年或 自行规定1）1.6MVA以上变压器，各相绕组 电阻相互间的差别不应大于三相1）如电阻相间差在出厂时 超过规定，制造厂已说明了这2） 无励磁调 压变压器变 换分接位置 后3） 有载调压 变压器的分 接开关检修 后（在所有分 接侧）4） 大修后5） 必要时平均值的2%,无中性点引出的绕 组，线间差别不应大于三相平均 值的1%2）1.6MVA及以下的变压器，相间 差别一般不大于三相平均值的 4%,线间差别一般不大于三相平 均值的2%3） 及以前相同部位测得值比较， 其变化不应大于2%4） 电抗器参照执行种偏差的原因，按要求中3） 项执行2） 不同温度下的电阻值按下式换算R = R f^2]2 1 （ T +1 ）式中R、R分别为在温度t、 t时的电阻值；T为计算用常 数，铜导线取235，铝导线取2253） 无励磁调压变压器应在 使用的分接锁定后测量绕组绝缘电 阻、吸收比 或（和）极化 指数1） 1〜3年或 自行规定2） 大修后3） 必要时1）绝缘电阻换算至同一温度下 及前一次测试结果相比应无明显 变化2）吸收比（10〜30°C范围）不 低于1.3或极化指数不低于1.51） 采用2500V或5000V兆欧表2） 测量前被试绕组应充分放电3） 测量温度以顶层油温为 准，尽量使每次测量温度相近4） 尽量在油温低于50C时 测量，不同温度下的绝缘电阻值一般可按下式换算 R = R x 1.5（「撰/10式希r、R分别为温度t、 匕时的绝缘电阻值15） 吸收比和极化指数不进行温度换算绕组的tgS1） 1〜3年或 自行规定2） 大修后3） 必要时1） 20C时tg5不大于下列数值：330〜500kV 0.6%66〜220kV 0.8%35kV及以下 1.5%2） tg 5值及历年的数值比较不应有显著变化（一般不大于30%）3）试验电压如下：1）非被试绕组应接地或屏 蔽2）同一变压器各绕组tg5 的要求值相同3） 测量温度以顶层油温为 准，尽量使每次测量的温度相近4） 尽量在油温低于50C时 测量，不同温度下的tg5值一般可按下式换算tg5 = tg5 x 1.3（t2-tj）/i02 1式中tg 5]、tg5 2分别为 温度t、t时的tg 5值绕组电压10kV及以上10kV绕组电压10kV以下Un4）用M型试验器时试验电压自行 规定电容型套管 的tg5和电 容值1） 1〜3年或 自行规定2） 大修后3） 必要时 1 2 1）用正接法测量2）测量时记录环境温度及 变压器（电抗器）顶层油温交流耐压试 验1） 1〜5年（10 kV 及 以下）2） 大修后1）油浸变压器（电抗器）试验电压 值按表6（定期试验按部分更换绕 组电压值）2）干式变压器全部更换绕组时，1）可米用倍频感应或操作波 感应法2）66kV及以下全绝缘变压器，现场条件不具备时，可只（66kV及以 下）3） 更换绕组后4） 必要时按出厂试验电压值；部分更换绕 组和定期试验时，按出厂试验电 压值的0.85倍进行外施工频耐压试验3）电抗器进行外施工频耐 压试验铁芯（有外 引接地线 的）绝缘电 阻1） 1〜3年或 自行规定2） 大修后3） 必要时1） 及以前测试结果相比无显著差 别2） 运行中铁芯接地电流一般不大 于 0.1A1） 采用2500V兆欧表（对运 行年久的变压器可用1000V兆欧表）2） 夹件引出接地的可单独对夹件进行测量穿心螺栓、 铁轭夹件、 绑扎钢带、 铁芯、线圈 压环及屏蔽 等的绝缘电 阻1） 大修后2） 必要时220kV及以上者绝缘电阻一般不 低于 500MQ，其它自行规定1） 采用2500V兆欧表（对运 行年久的变压器可用1000V兆欧表）2） 连接片不能拆开者可不进行绕组泄漏电 流1） 1〜3年或 自行规定2） 必要时1）试验电压一般如下：读取1min时的泄漏电流值绕组额定 电压kV36〜1020〜3566〜330500直流试验 电压kV51020 40602）及前一次测试结果相比应无明显变化绕组所有分接的电压比1） 分接开关 引线拆装后2） 更换绕组 后3） 必要时1） 各相应接头的电压比及铭牌值相比，不 应有显著差别，且符合规律2） 电压35kV以下，电压比小于3的变压器 电压比允许偏差为±1%；其它所有变压器： 额定分接电压比允许偏差为±0.5%，其它 分接的电压比应在变压器阻抗电压值（%） 的1/10以内，但不得超过±1%校核三相变压器的组别或单相变压器极性更换绕组后必须及变压器铭牌和顶盖上的端子标志相 一致空载电流和 空载损耗1） 更换绕组后2） 必要时及前次试验值相比，无明显变化试验电源可用三 相或单相；试验电压 可用额定电压或较 低电压值（如制造厂 提供了较低电压下 的值，可在相同电压 下进行比较）短路阻抗和负载损耗1） 更换绕组后2） 必要时及前次试验值相比，无明显变化试验电源可用三 相或单相；试验电流 可用额定值或较低 电流值（如制造厂提 供了较低电流下的 测量值。
