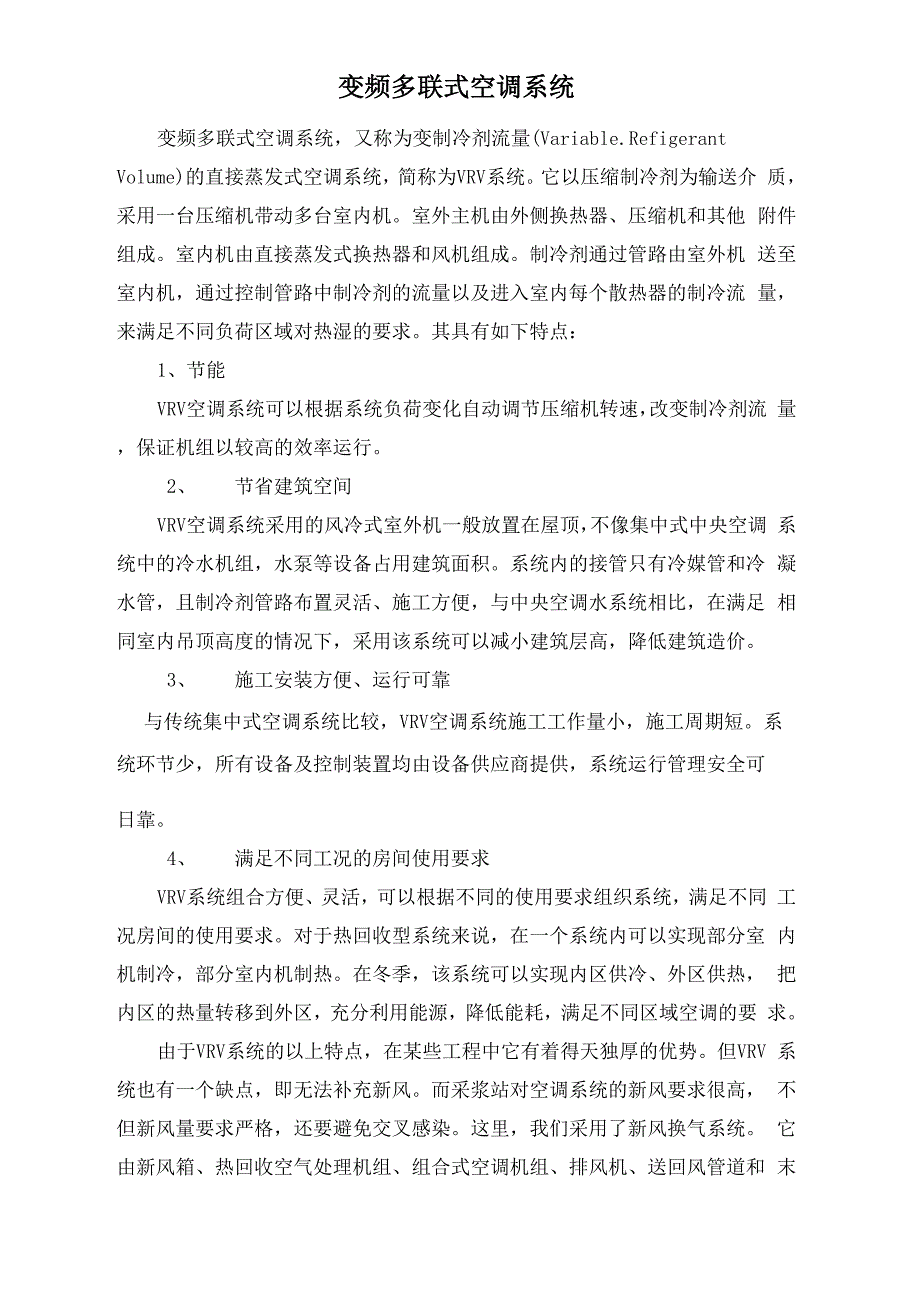

变频多联式空调系统变频多联式空调系统，又称为变制冷剂流量(Variable.RefigerantVolume)的直接蒸发式空调系统，简称为VRV系统它以压缩制冷剂为输送介 质，采用一台压缩机带动多台室内机室外主机由外侧换热器、压缩机和其他 附件组成室内机由直接蒸发式换热器和风机组成制冷剂通过管路由室外机 送至室内机，通过控制管路中制冷剂的流量以及进入室内每个散热器的制冷流 量，来满足不同负荷区域对热湿的要求其具有如下特点：1、节能VRV空调系统可以根据系统负荷变化自动调节压缩机转速，改变制冷剂流 量，保证机组以较高的效率运行2、 节省建筑空间VRV空调系统采用的风冷式室外机一般放置在屋顶，不像集中式中央空调 系统中的冷水机组，水泵等设备占用建筑面积系统内的接管只有冷媒管和冷 凝水管，且制冷剂管路布置灵活、施工方便，与中央空调水系统相比，在满足 相同室内吊顶高度的情况下，采用该系统可以减小建筑层高，降低建筑造价3、 施工安装方便、运行可靠与传统集中式空调系统比较，VRV空调系统施工工作量小，施工周期短系 统环节少，所有设备及控制装置均由设备供应商提供，系统运行管理安全可日靠4、 满足不同工况的房间使用要求VRV系统组合方便、灵活，可以根据不同的使用要求组织系统，满足不同 工况房间的使用要求。
对于热回收型系统来说，在一个系统内可以实现部分室 内机制冷，部分室内机制热在冬季，该系统可以实现内区供冷、外区供热， 把内区的热量转移到外区，充分利用能源，降低能耗，满足不同区域空调的要 求由于VRV系统的以上特点，在某些工程中它有着得天独厚的优势但VRV 系统也有一个缺点，即无法补充新风而采浆站对空调系统的新风要求很高， 不但新风量要求严格，还要避免交叉感染这里，我们采用了新风换气系统 它由新风箱、热回收空气处理机组、组合式空调机组、排风机、送回风管道和 末端设备组成热回收空气处理机组配置送排双风机，将新鲜的室外空气送入 室内，同时排出室内污浊空气，同时机组配置有热回收装置，通风换气的同时 完成将排风中所蕴含的热量转移到新风中，实现能量回收其中热回收机组的 回收效率能达到70%以上，既达到通风换气的目的，又回收了能量一举二 得新风可通过送风管道送至各房间排风通过排风管道排至室外，这样避免 了交叉感染下面对VRV系统进行一个浅析1、室内机选型主要包括根据热（冷）负荷选择室内机型号和配合室内天花装修及用户要求 选择室内机型式其中热（冷）负荷的计算一般情况下可根据估算得出，即： 室内机容量二房间面积*热负荷系数（经验数据）顺序房间类型A-lnf员荷港当呆小—般1能游怯iSh客房0. 06350301352适吧、咖啡Q・525103103S普厅0. 525173204中餐JTCL 672517430S冥会rr0. &2517WO6中序7、接街室0. 13IS92307.小会该室0. 3340172fiOa0. 6740174309□ . 25403025010健身房、保:龄■球0. 36040325110. 23020210121?：舞室0. 05252032513雅厅CL 33332730014O. 123IS16015度店r 小卖音R0. 2ISQISO160. 220ia18017音场」底层1201043018二层CL S3201236019三后及三辰以1-0. 3201227020E烈1众:席J12953021怀.足.厅0. &402544022—k；丘宰E 252015E1523仍-有#=比春中口. 415924524有台-观#:休息行、0- 54023213250. 13504021026图t!i苗一间菟宕，•，. 1251714527.底览厅\阵列宝0. 252513210280. 525IS32029ii■食-住毛502019030匡院;丽畛中房13031一股手未拿16032：洁;争手术主36033X光.CTr mgISO34360室内机形式的选择应贴合吊顶装修要求。
本项目选择风管型室内机风管 型室内机在选择时应充分考虑室内噪音和送、回风管的长度、转弯引起的压力 损失2、室外机选型对于VRV空调系统来说，室外机的大小是根据室内机的总容量来选择一 般要求，VRV空调系统要求室内外机之间的配比率为50—130%，也就是说每个 系统中室内机的总制冷量为室外机的制冷量的50—130%在实际工程中，因建 筑物各个房间负荷最大值并不在同一时间出现，因此，在进行室外机的选择 时，应根据建筑物各个房间负荷变化情况，根据不同的朝向，进行系统划分 这样可以在不影响室内使用要求的情况下，提高室内外机之间的配比率，降低 室外机的容量，降低工程初投资成本本项目根据工艺流程和房间具体的要求工划分了五个系统，使室内外机之 间的配比率接近了 100%但是，无论如何，室外机的选择不要超过配比率要求 范围3、室内机实际能力的校核先根据房间计算的冷负荷进行设备初选，然后进行室内机实际能力的校 核，来确认是否满足负荷的要求因为在实际运行中，室外机的实际制冷 （热）量，由于受配比率，管长、室外温度，冬季结霜的影响会有所衰减室外机的实际最大制冷（热）量可按下面方法计算：a、 室外机的最大制冷量二实际配比率和室外温度条件下的制冷量*配管长度 修正系数b、 室外机的最大制热量二实际配比率和室外温度条件下的制热量*配管长度 修正系数X结霜时的化霜修正系数注：室内外机配比率小于100%时，按照100%时的能力计算。
c、系统中每个室内机的实际制冷（热）量为：室内机实际制冷（热）量二室外机的实际制冷（热）量X室内机的容量：室内机 的总计容量在校核计算中，相应的管长修正系数和结霜修正系数，可从产品 资料中选取室内机容量校核是VRV系统设计的重要步骤，应引起重视4、VRV空调系统中的管路设计VRV空调系统的管路包括液管、气管和凝水管三种液管和气管统称为冷 媒管，为制冷剂循环之用凝水管为收集室内机产生凝水之用冷媒管一般采用无缝铜管，钎焊焊接，管径可由制冷剂提供的冷量对照样 本确定冷媒管的长度最大可至150米，室内机与室外机之间的高差可至50米，各室内机之间高差可达30米室内机之间高差不能超过15米，室外机之 间高差不超过5米5、VRV空调系统的控制VRV空调系统的控制较为灵活方便，系统可配有各种控制器，例如遥控 器、就地控制按钮，另外还可配备电脑进行集中控制在设计时可按照要求选 用不同的控制方法，力求达到更好的控制效果。
