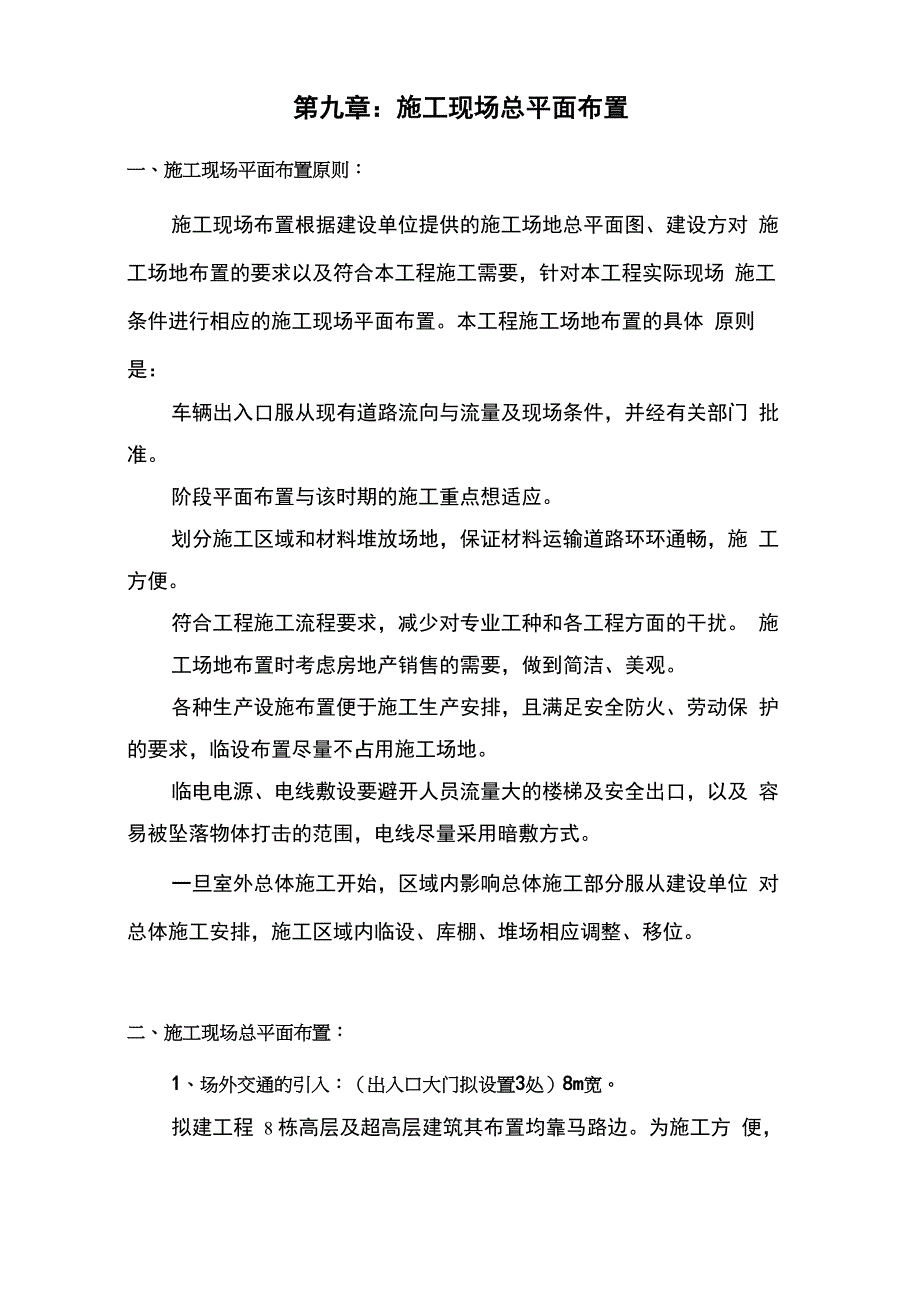

第九章：施工现场总平面布置一、施工现场平面布置原则：施工现场布置根据建设单位提供的施工场地总平面图、建设方对 施工场地布置的要求以及符合本工程施工需要，针对本工程实际现场 施工条件进行相应的施工现场平面布置本工程施工场地布置的具体 原则是：车辆出入口服从现有道路流向与流量及现场条件，并经有关部门 批准阶段平面布置与该时期的施工重点想适应划分施工区域和材料堆放场地，保证材料运输道路环环通畅，施 工方便符合工程施工流程要求，减少对专业工种和各工程方面的干扰 施工场地布置时考虑房地产销售的需要，做到简洁、美观各种生产设施布置便于施工生产安排，且满足安全防火、劳动保 护的要求，临设布置尽量不占用施工场地临电电源、电线敷设要避开人员流量大的楼梯及安全出口，以及 容易被坠落物体打击的范围，电线尽量采用暗敷方式一旦室外总体施工开始，区域内影响总体施工部分服从建设单位 对总体施工安排，施工区域内临设、库棚、堆场相应调整、移位二、施工现场总平面布置：1、场外交通的引入：（出入口大门拟设置3处）8m宽拟建工程 8 栋高层及超高层建筑其布置均靠马路边为施工方 便，可以安排从 2栋 24 层楼栋的西侧靠桥中路设一出入口大门，和 规划路东南 33 层与 45 层楼之间设一出入口，两处一进一出，形成直 通。
第三个出入口拟安排在西侧 33 层楼与 45 层楼之间2、仓库和材料堆场的布置（1） 仓库（6.0X3.6X5间）设在桥中路的工地大门口边（靠 近西侧的 25 层楼）2） 材料堆场砂、石、砌块、模板均在靠近楼栋10.0m位置处各自安排3、加工厂布置：（1） 混凝土搅拌站（机）：靠近各自楼栋10m处位置布置，每栋 一个2） 钢筋加工厂（共 4 个）：2 栋 24 层与靠规划路边 25 层按三栋设一个加工厂； 桥中路边一栋 285 层和一栋 33 层其二栋设一个加工厂； 2栋45层楼其二栋楼设一个钢筋加工厂； 规划路东南角一栋 33 层设一个加工厂3） 木材加工厂（1个）5.5X3.6X4间：靠规划路25层楼与33 层楼之间设立4） 预制加工厂（6X12m； 1个）：在规划路边24层与25层两 栋楼之间设立5） 砂浆搅拌站（8 个）：在各栋楼层旁边设置6)金属机修车间(1个)：6X20m，在规划路边24层与25层 两栋楼之间设置4、 场内运输道路：因 8 栋高层住宅楼靠规划路和桥中路边环线分布中间 位置呈 一大空场，所以场内运输十分便利，场内运输安排靠楼栋旁边一圈环 行交通5、 行政、生活临时设施设置：(1) 办公室、会议室：(6X3.6X6间)二层，上层作会议室、 学习室。
安排在桥中路边与仓库并排2) 汽车库：安排在规划路2 栋24层楼的北面空场位置 3 )开水房：桥中路出入口处3 . 6 X 6 X 1 间 4 )小卖部：桥中路出入口处3 . 6 X 6 X 1 间5)食 堂：(6X3.6X6间)：安排在45层楼之西侧1) 卫生间： (2 处):桥中路与规划路东北角空场一处为管理人员 使用，6X3.6X2间另一处在45层楼之西侧2) 民工食堂( 6 X 3 . 6 X 6间)与上面卫生间并排位置， 6、 临时水电管网及其他动力设施的布置：(1) 沿主要干道布置干管、主线、然后与各栋楼分配电箱接通(2) 临时总配变电设置在高压电引入处 3 )消防水池(8个) ：在每栋楼旁各设一个， 4 X 4 X 1 . 5水池， 并设高压，扬程水泵4)消火栓：沿场内道理布置各加工场处设放4个灭火器7、起重机（塔吊）：及人货两用电梯布置，（拟设6台或 4台）（1） 2栋24层设立一台塔吊，臂长45m, —台外用人货载重电 梯2） 2栋45层楼之间设置一台塔吊，臂长60m；并各设一台外 用人货电梯3） 2栋25层楼各设置一台塔吊，臂长50m，并各设一台外用 人货电梯4） 2栋33层楼各设置一台塔吊，臂长50m，并各设一台外用 人货电梯。
说明：规划路边拟建的25层楼与33层楼之间间距如不大于 40m，则在33层楼栋处设一台60m臂长塔吊除2栋24层楼设一台 外用电梯之外，其他6栋各设一台外用人货载重电梯，共七台8、现场临电布置： 我公司将根据业主提供的电源，设配电室，集中管理现场施工 用电线路采用TN-S配电，施工用电线靠围墙部分部分架空，其余部分 采用埋地，过道路采用加钢套管保护场地照明采用在塔吊顶部设置 投光灯，用于夜间施工照明根据我公司在现场临时用电设备的布置图，初步计算了用电总容 量，现场提供此电量才能满足施工要求计算书见主要施工机械配 备及周转材料配备章节）现场用电情况如下： 施工现场用电拟从业主指定接驳点引入，具体见临电、临水平面布置 图附图-069、现场临水布置 本工程根据业主提供的水源，接出水管，组成供水网络，并在各 需要用水部位留出水龙头楼层施工用水按每单体设置一条竖向水管采用DN50管径布置至 各施工层面，以满足结构及装饰施工用水，施工用水严禁使用消防水 源所有水管均沿临时施工道路路边埋地，穿越重载车处作加固处 理具体见临水、消防平面布置图附图-04三、施工现场总平面布置图（另附一页）。
