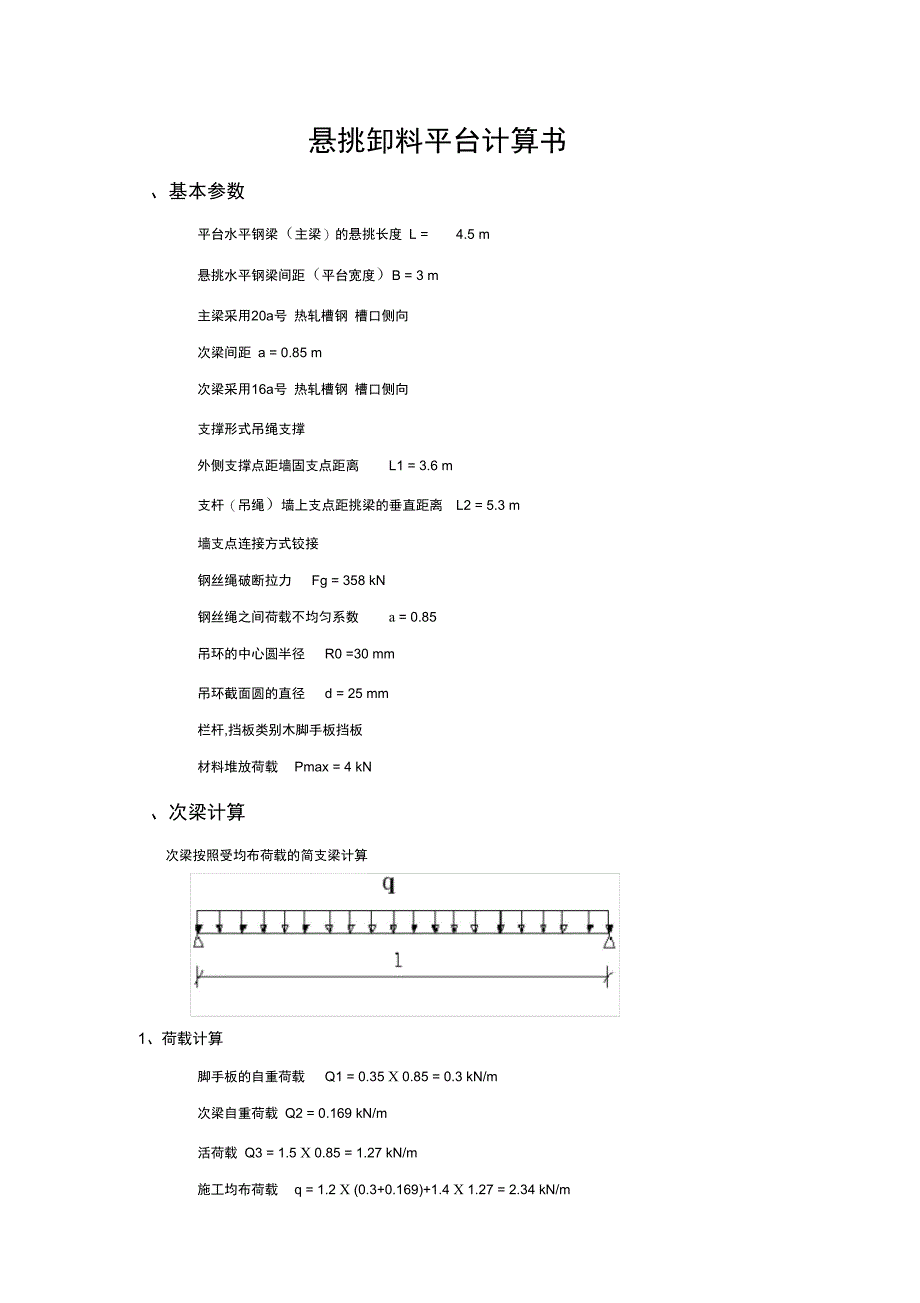

悬挑卸料平台计算书、基本参数平台水平钢梁（主梁）的悬挑长度 L = 4.5 m悬挑水平钢梁间距（平台宽度）B = 3 m主梁采用20a号 热轧槽钢 槽口侧向次梁间距 a = 0.85 m次梁采用16a号 热轧槽钢 槽口侧向支撑形式吊绳支撑外侧支撑点距墙固支点距离 L1 = 3.6 m支杆（吊绳）墙上支点距挑梁的垂直距离 L2 = 5.3 m墙支点连接方式铰接钢丝绳破断拉力 Fg = 358 kN钢丝绳之间荷载不均匀系数 a = 0.85吊环的中心圆半径 R0 =30 mm吊环截面圆的直径 d = 25 mm栏杆,挡板类别木脚手板挡板材料堆放荷载 Pmax = 4 kN、次梁计算次梁按照受均布荷载的简支梁计算1、荷载计算脚手板的自重荷载 Q1 = 0.35 X 0.85 = 0.3 kN/m次梁自重荷载 Q2 = 0.169 kN/m活荷载 Q3 = 1.5 X 0.85 = 1.27 kN/m施工均布荷载 q = 1.2 X (0.3+0.169)+1.4 X 1.27 = 2.34 kN/m2、抗弯强度计算(1) 最大弯矩其中：q 施工均布荷载 q=2.34 kN/mP 材料堆放荷载 P = 4 kNl悬挑水平钢梁间距(平台宽度)l = 3 m计算得到：M = 2.34 X 3A2 - 8+4 X 3- 4 = 5.63 kN.m(2) 抗弯强度其中：W 截面抵抗矩 W = 108 cm3Y截面塑性发展系数 丫 = 1.05M最大弯矩 M = 5.63 kN.m经过计算：(T = (5.63 X 1000000) + (1.05 X 108 X 1000) = 49.65 N/mm2抗弯强度设计值 [f] = 205 N/mm2抗弯强度不大于钢材抗压强度设计值，满足要求3、整体稳定性计算其中：W 截面抵抗矩 W = 108 cm3M最大弯矩 M = 5.63 kN.m$ b整体稳定系数 $ b = 0.78经过计算：(T = 5.63 X 1000000 + (0.78 X 108 X 1000) = 66.83 N/mm2抗压强度设计值 [f] = 205 N/mm2整体稳定性不大于于钢材抗压强度设计值，满足要求三、主梁计算1、荷载计算脚手板的自重荷载 Q1 = 0.35 X 3 = 0.52 kN/m次梁自重荷载 Q2 = 0.169 X 3X 7 - (4.5 X 2) = 0.39 kN/m活荷载 Q3 = 3 X 1.5 = 2.25 kN/m栏杆自重荷载： Q4 = 0.14 kN/m主梁自重荷载： Q5 = 0.222 kN/m施工均布荷载 q = 1.2 X (0.52+0.39+0.14+0.222)+1.4 X 2.25 = 4.68 kN/m2、内力计算卸料平台的主梁按照均布荷载和集中荷载作用下的连续梁计算(1)挑梁支点最大支座力R1ql( 1 ^a/1 y+P(1 I a/1)其中：丨支撑点距墙固支点距离 丨=3.6 mq施工均布荷载 q = 4.68 kN/mP材料堆放荷载 P = 4 kNa悬挑梁支点外部悬挑长度 a = 0.9 m经过计算:R1 = 4.68 X 3.6 X (1+0.9 - 3.6)A2 - 2+4 X (1+0.9 - 3.6) = 18.16 kN(2)挑梁墙支点最大支座力R2=其中：丨支撑点距墙固支点距离 丨=3.6 mq施工均布荷载 q = 4.68 kN/mP材料堆放荷载 P = 4 kNa悬挑梁支点外部悬挑长度 a = 0.9 m经过计算：R2 = 4.68 X 3.6 X (1+0.9人2 - 3.6人2) - 2+4 X 0.9 - 3.6 = 9.95 kN(3) 挑梁最大弯矩Ml - ~ "^7—Pg其中：丨支撑点距墙固支点距离 丨=3.6 mq施工均布荷载 q = 4.68 kN/mP材料堆放荷载 P = 4 kNb集中荷载距墙固支点的距离b = 3.6 ma悬挑梁支点外部悬挑长度a = 0.9 m取 M = 5.5 kN.m（4）悬挑梁轴向力其中：a支杆（拉绳）与悬挑梁的角度 a = 55.81度R1挑梁支点最大支座力 R1 = 18.16 kN经过计算:N = 18.16 - tg(55.81) = 12.34 kN（5）支杆轴向力（拉绳拉力）sin仃其中：a支杆（拉绳）与悬挑梁的角度 a = 55.81度R1挑梁支点最大支座力 R1 = 18.16 kN经过计算:N = 18.16 - sin(55.81) = 21.95 kN3、抗弯强度计算其中：Y 截面塑性发展系数；丫 = 1.05W 截面抵抗矩 W = 178 cm3A 挑梁截面面积 A = 28.837 cm2M 挑梁最大弯矩 M = 5.5 kN.mN 悬挑梁轴向力 N = 12.34 kN(T = (5.5 和00000) -(1.05 478X1000)+(12.34 X1000)讯28.837 >100) =33.71 N/mm2抗弯强度不大于钢材抗压强度设计值 205 N/mm2，满足要求4、整体稳定性计算M(T = 其中:W 截面抵抗矩 W = 178 cm3M最大弯矩 M = 5.5 kN.m$ b整体稳定系数 $ b = 0.78经过计算：(T = 5.5 X 1000000 + (0.78 X 178 X 1000) = 39.61 N/mm2整体稳定性不大于钢材抗压强度设计值 205 N/mm2，满足要求四、拉绳计算1、钢丝绳容许拉力计算其中：Fg钢丝绳破断拉力 Fg = 358 kNa钢丝绳之间荷载不均匀系数 a = 0.85K钢丝绳使用安全系数 K = 10经过计算:[Fg] = 358 X 0.85 - 10 = 30.43 kN钢丝绳容许拉力钢丝绳所受的最大拉力不大于钢丝绳的容许拉力 ，满足要求2、圆形吊环计算其中：R0吊环的中心圆半径 R0 = 30 mmd圆环截面圆的直径 d = 25 mmP作用于圆环上的荷截 P =21.95 kN经过计算:(T 0 = 3.24 X 21.95 X 1000 X 30 - 25A3 = 136.55 N/mm2圆形吊环的应力圆形吊环所受应力不大于容许应力，满足要求。
