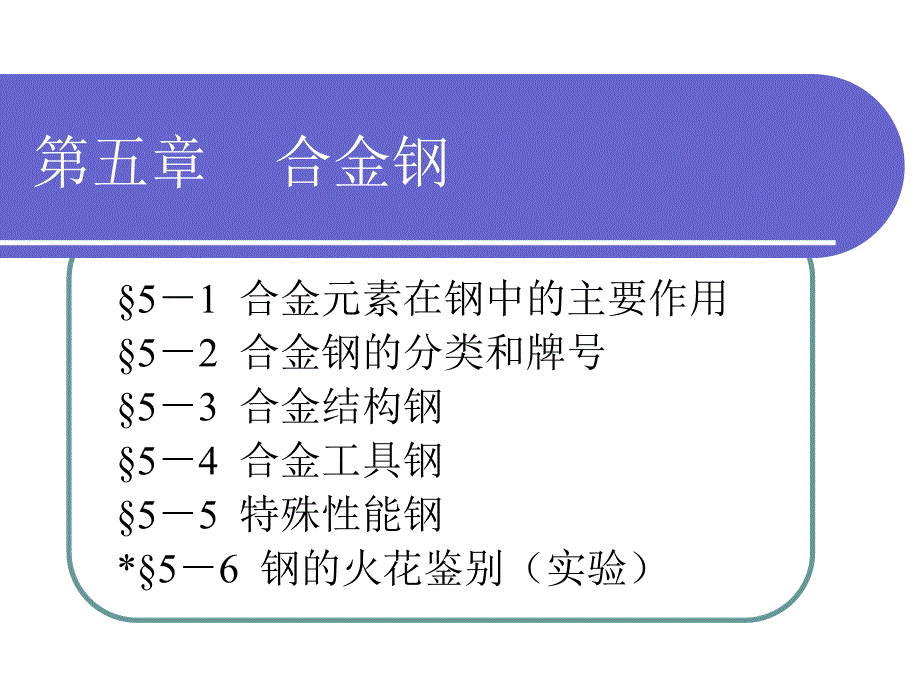

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第五章 合金钢,5,1,合金元素在钢中的主要作用,5,2,合金钢的分类和牌号,5,3,合金结构钢,5,4,合金工具钢,5,5,特殊性能钢,*,5,6,钢的火花鉴别（实验）,导言,合金钢,在碳素钢的基础上，,为了改善钢的性能，在冶炼时有目的地加入一种或数种合金元素的钢性能：,较高的力学性能、淬透性和回火稳定性等，有的还具有耐热、耐酸、耐蚀等特殊性能5,1,合金元素在钢中的主要作用,一、强化铁素体,二、形成合金碳化物,三、细化晶粒,四、提高钢的淬透性,五、提高钢的回火稳定性,一、强化铁素体,大多数合金元素（除铅外）都能溶于铁素体，形成合金铁素体由于合金元素与铁的晶格类型和原子半径的差异，引起铁素体的晶格畸变，产生固溶强化作用，使合金钢中铁素体的强度、硬度提高，塑性和韧性下降二、形成合金碳化物,1,合金渗碳体,锰、铬、钼、钨等弱、中强碳化物形成元素一般倾向于形成合金渗碳体，合金渗碳体较渗碳体略为稳定，硬度也略高，可明显提高低合金钢的强度。
2,特殊碳化物,钒、铌、钛等强碳化物形成元素能与碳形成特殊碳化物，特殊碳化物比合金渗碳体具有更高的熔点、硬度和耐磨性，而且更稳定、不易分解三、细化晶粒,几乎所有的合金元素都有抑制钢在加热时奥氏体晶粒长大的作用，达到细化晶粒的目的强碳化物形成元素铌、钒、钛等形成的碳化物、铝（,Al,）在钢中形成的,AlN,和,Al,2,O,3,细小质点，均能强烈地阻碍奥氏体晶粒长大，使合金钢在热处理后获得比碳钢更细的晶粒四、提高钢的淬透性,除钴外，所有的合金元素溶解于奥氏体后，均可增加过冷奥氏体的稳定性，推迟其向珠光体的转变，使,C,曲线右移，从而减小钢的临界冷却速度，提高钢的淬透性常用提高淬透性的合金元素有：钼、锰、铬、镍（,Ni,）和硼（,B,）等五、提高钢的回火稳定性,回火稳定性,淬火钢在回火时，抵抗软化的能力5,2,合金钢的分类和牌号,一、合金钢的分类,二、合金钢的牌号,一、合金钢的分类,1,按用途分类,合金结构钢,合金工具钢,特殊性能钢,2,按合金元素总含量分类,低合金钢：合金元素总含量,5,中合金钢：合金元素总含量,5,10,高合金钢：合金元素总含量,10,二、合金钢的牌号,两位数字（碳含量）元素符号（或汉字）数字表示。
前面两位数字表示钢的平均含碳量的万分数元素符号（或汉字）表明钢中含有的主要合金元素后面的数字表示该元素的含量合金元素含量小于,1.5,时不标，平均含量为,1.5,2.5,，,2.5,3.5%,时，则相应地标以,2,，,3,1,合金结构钢,40 Cr,（合金结构钢）,主要合金元素为铬，含量在,1.5,以下,平均含碳量为,0.40,60 Si2 Mn,（合金结构钢）,平均含硅量为,2,左右,平均含碳量为,0.60,主要合金元素为锰，含量小于,1.5,2,合金钢多为优质钢，无需特殊表示当合金钢为高级优质钢或特级优质钢时，分别在牌号尾加,A,、,E,表示必要时可将表示产品用途、特性或工艺方法的字符加在牌号尾部3,合金工具钢,与合金结构钢的区别仅在于碳含量的表示方法，它用,1,位数字表示平均含碳量的千分数，当碳含量,1.0,时，则不予标出合金元素含量表示方法与合金结构钢相同，当平均含铬量小于,1%,时，在铬含量（以千分数计）前加数字“,0”,4,高速钢,含碳量均不标出，如,W18Cr4V,钢的平均含碳量为,0.7,0.8,5,特殊性能钢,不锈钢或耐热钢的牌号用两位或三位阿拉伯数字表示含碳量的最佳控制值（以万分之几或十万分之几计），合金元素含量的表示方法与合金结构钢相同，当材料只规定含碳量上限时，若含碳量上限,0.10%,，则以其上限值的,3/4,表示，若含碳量上限,0.1%,时，则以其上限值的,4/5,表示（两位数，万分数计）。
如,:,06Cr18Ni9,表示含碳量不大于,0.08%,，平均含铬量为,18%,，含镍量为,9%,的铬镍不锈钢；,12Cr17,表示含碳量不大于,0.15%,，含铬量为,17%,的高碳铬不锈钢当含碳量规定上下有限时，则采用平均含碳量表示（两位数，万分数计）如,20Cr13,其含碳量为,0.160.25%,，平均含碳量为,0.20%,，含铬量为,13%,当不锈钢中有意加入铌、钛、锆、氮等元素时，虽然含量很低也应在牌号中标出如,022Cr18Ti,为一种含碳量不大于,0.03%,最佳控制值为,0.022%,，含铬量,18%,，含钛量小于,1.0%,的不锈钢当含碳量上限,0.03%,，（超低碳），则以三位数表示含碳量最佳控制值（十万分数计），如：,015Cr19Ni11,是一种含碳量上限为,0.02%,，最佳控制值为,0.015%,；平均含铬量为,19%,，含镍量为,11%,的极低碳不锈钢特殊专用钢，为表示钢的用途，在钢的牌号前面冠以汉语拼音字母字头，并不标含碳量，合金元素含量的标注也和上述有所不同如：,滚动轴承钢中高铬轴承钢的前面标“,G,，（“滚”字的汉语拼音字母字头）而不标含碳量，如,GCr15,。
而牌号中铬元素后面的数字是表示含铬量的千分数，其他元素仍按百分数表示，如,GCrl5SiMn,表示含铬量为,1.5,，硅、锰含量均小于,1.5,的滚动轴承钢易切钢也是在牌号前冠以拼音字母“,Y”,，如“,Y15”,，表示含碳量,0.15,的易切钢6,特殊专用钢,5,3,合金结构钢,一、低合金结构钢,二、合金渗碳钢,三、合金调质钢,四、合金弹簧钢,五、滚动轴承钢,合金结构钢,用于各类工程结构件和制造各种机器零件的钢一、低合金结构钢,在碳素结构钢的基础上加入少量合金元素就形成了低合金结构钢常加入的合金元素有锰（,Mn,）、硅（,Si,）、钛（,Ti,）、铌（,Nb,）、钒（,V,）等低合金结构钢的含碳量较低，一般为,0.10,0.25,热轧退火或正火状态下使用，一般不再进行热处理低合金结钢的应用,二、合金渗碳钢,合金渗碳钢在经渗碳,+,淬火,+,低温回火的处理后，具有,外硬内韧,的性能，用来制造既要有优良的耐磨性和耐疲劳性、又能承受冲击载荷作用的零件，,含碳量在,0.10,0.25,之间，加入合金元素主要是为了提高钢的淬透性，并防止钢因在长时间渗碳而造成晶粒粗大其典型热处理工艺为：,渗碳,+,淬火,+,低温回火,。
合金渗碳钢的应用,三、合金调质钢,含碳量一般为,0.25,0.50,，属于中碳合金钢常加入少量铬、锰、硅、镍、硼等合金元素以增加钢的淬透性，使铁素体强化并提高韧性加入少量钼、钒、钨、钛等碳化物形成元素，可阻止奥氏体晶粒长大和提高钢的回火稳定性，以进一步改善钢的性能热处理工艺是,调质（淬火,+,高温回火）合金调制钢的应用,四、合金弹簧钢,含碳量一般为,0.45,0.70,可加入的合金元素有锰、硅、铬、钒和钨等合金弹簧钢的应用,五、滚动轴承钢,主要用来制造各种滚动轴承的内外圈及滚动体（滚珠、滚柱、滚针），也可用来制造各种工具和耐磨零件滚动轴承钢必须具有高的硬度和耐磨性、高的弹性极限和接触疲劳强度、足够的韧性和一定的耐蚀性轴承钢都是高级优质钢滚动轴承钢的热处理包括预先热处理和最终热处理预先热处理采用,球化退火,，最终热处理为,淬火,+,低温回火,滚动轴承钢的应用,5,4,合金工具钢,一、合金刃具钢,二、合金模具钢,三、合金量具钢,一、合金刃具钢,合金刃具钢主要用来制造车刀、铣刀、钻头等各种金属切削刀具刃具钢要求高硬度、耐磨、高热硬性及足够的强度和韧性等1,低合金刃具钢,低合金刃具钢是在碳素工具钢的基础上加入少量合金元素的钢。
加入铬、锰、硅等元素，目的是提高钢的淬透性，同时还能提高钢的强度加入钨、钒等强碳化物形成元素，目的是为了提高钢的硬度和耐磨性，并防止加热时过热，保持晶粒细小低合金刃具钢的预备热处理是,球化退火,，最终热处理为：,淬火,+,低温回火,低合金刃具钢的应用,2,高速钢,高红硬性、高耐磨性的高合金工具钢钢中含有较多的碳（,0.7,1.50,）和大量的钨、铬、钒、钼等强碳化物形成元素高的含碳量：保证形成足够量的合金碳化物，并使高速钢具有高的硬度和耐磨性W,、,Mo,：提高钢红硬性的主要元素铬：提高钢的淬透性钒：提高钢的硬度、耐磨性和红硬性，并能细化晶粒高速合金钢的应用,2,热作模具钢,热作模具钢是用来制造使金属在高温下成形的模具，如热锻模、热挤压模、压铸模等热作模具钢要具备较高的强度、韧性、高温耐磨性及热稳定性，并具有较好的抗热疲劳性能热作模具钢的最终热处理是,淬火,+,中温回火,（或高温回火），以保证其具有足够的韧性二、合金模具钢,用于制作模具的钢称为,模具钢,1,冷作模具钢,冷作模具钢用于制造使金属在冷状态下变形的模具，如冲裁模、拉丝模、弯曲模、拉深模等小型冲裁模,热锻模、压铸模和挤压模,3,塑料模具钢,我国目前在生产中推广应用十多种新型塑料模具钢，初步形成了我国塑料模具用钢体系。
塑料模具对材料在强度和韧度上的要求低于冷作模和热作模,由于注塑零件形状往往比较复杂,塑料模具在淬硬后很难加工,有时甚至无法加工所以应选用热处理变形小的材料塑料模具的型腔复杂，切削加工量大，所以应具有优良的切削加工性能塑料模具型腔表面质量要求很高，材料必需具有良好的抛光性能和刻蚀性塑料模具使用时型腔中往往要添加各种化学添加剂，所以模具材料需要有良好的耐腐蚀性能塑料制品与塑料模具,三、合金量具钢,量具是测量工件尺寸的工具，其工作部分所用钢材一般要求高硬度、高耐磨性、高的尺寸稳定性和足够的韧性5,5,特殊性能钢,一、不锈钢,二、耐热钢,三、耐磨钢,一、不锈钢,不锈钢,主要是指在空气、水、盐的水溶液、酸及其他腐蚀性介质中具有高度化学稳定性的钢不锈钢是不锈钢和耐酸钢的统称，能抵抗大气腐蚀的钢称为,不锈钢,，而在一些化学介质（如酸类）中能抵抗腐蚀的钢称为,耐酸钢,常用不锈钢按化学成分分为铬不锈钢、铬镍不锈钢和铬锰不锈钢等按金相组织特点分为马氏体不锈钢、铁素体不锈钢和奥氏体不锈钢等1,奥氏体不锈钢,含碳量很低（,0.15,），含铬量为,18,，镍为,9,，这种不锈钢习惯上称为,18,8,型不锈钢，属于镍铬不锈钢。
常用的奥氏体不锈钢有,12Cr18Ni9,、,06Cr18Ni9N,等2,马氏体不锈钢,钢中含碳量为,0.10,1.20,，淬火后能得到马氏体，属于铬不锈钢淬火、回火后使用马氏体不锈钢的耐蚀性、塑性和焊接性都不如奥氏体不锈钢和铁素体不锈钢，但由于它具有较好的力学性能与一般的耐蚀性相结合，故应用广泛马氏体不锈钢锻造后需退火，以降低硬度、改善切削加工性能在冲压后也需进行退火，以消除硬化、提高塑性，便于进一步加工3,铁素体不锈钢,含碳量,0.12,，含铬量在,11.50,30,之间，属于铬不锈钢铬是缩小奥氏体相区的元素，可使这类钢获得单相铁素体组织抗大气与耐酸能力强，具有良好的高温抗氧化性，特别是抗应力腐蚀性较好，但力学性能不如马氏体不锈钢，塑性不及奥氏体不锈钢二、耐热钢,耐热钢,在高温下具有良好的化学稳定性和较高强度，能较好适应高温条件的特殊性能钢钢的耐热性包含高温抗氧化性和高温强度两个指标在高温下具有抗高温介质腐蚀能力的钢称为,抗氧化钢,；在高温下仍具有足够力学性能的钢称为,热强钢,耐热钢是抗氧化钢和热强钢的总称常用的抗氧化钢有,40Cr9Si2,、,06Cr13Al,等典型的热强钢是,40Cr14Ni14W2Mo,。
三、耐磨钢,耐磨钢,在巨大压力和强烈冲击载荷作用下能发生硬化的高锰钢耐磨钢的典型牌号是,ZGMn13,，它的化学成分特点是高碳（含碳量为,0.9%,1.4%,），高锰。
