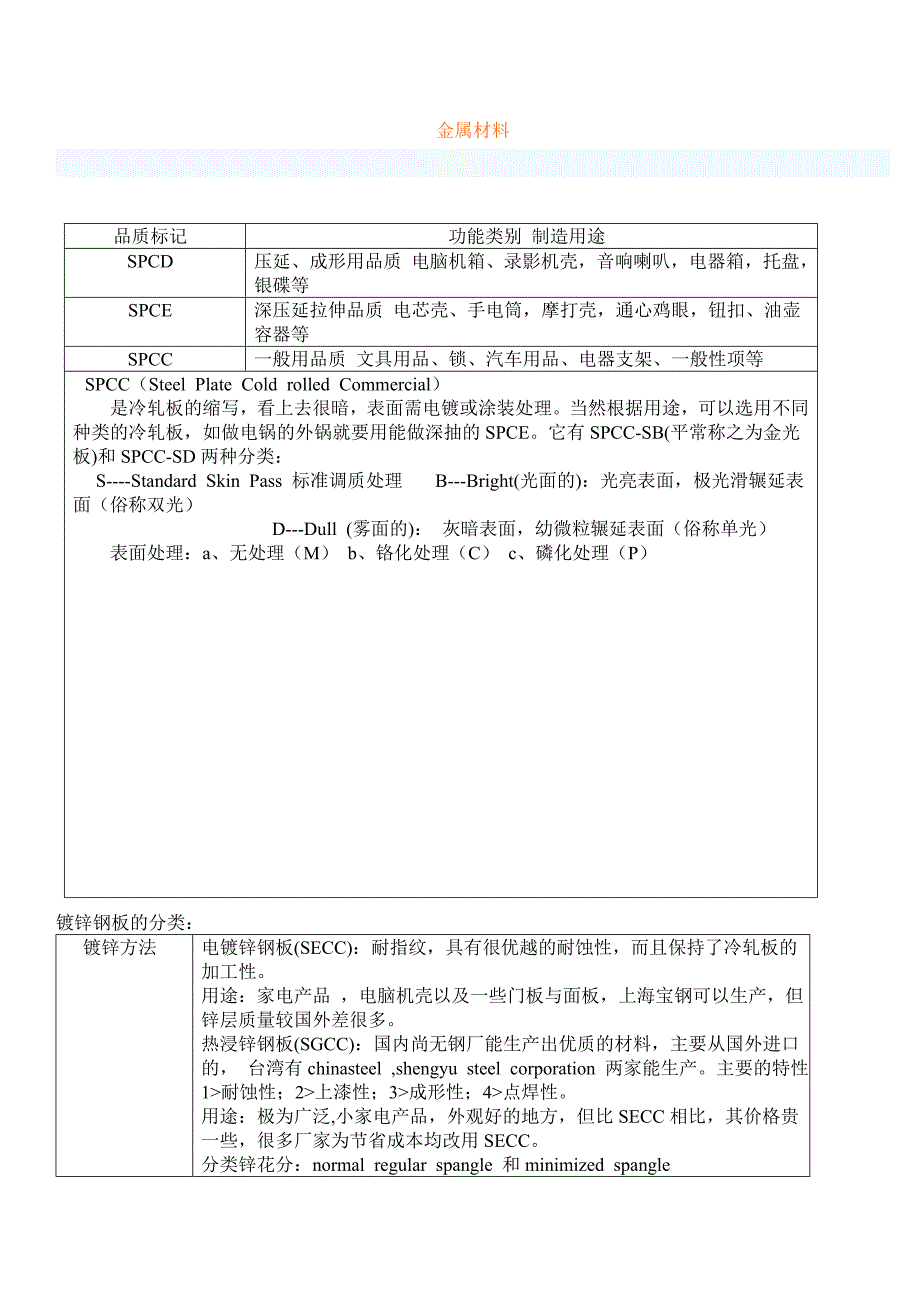

金属材料品质标记 功能类别 制造用途 SPCD 压延、成形用品质 电脑机箱、录影机壳，音响喇叭，电器箱，托盘 ，银碟等 SPCE 深压延拉伸品质 电芯壳、手电筒，摩打壳，通心鸡眼，钮扣、油壶 容器等 SPCC 一般用品质 文具用品、锁、汽车用品、电器支架、一般性项等 SPCC（Steel Plate Cold rolled Commercial） 是冷轧板的缩写，看上去很暗，表面需电镀或涂装处理当然根据用途，可以选用不 同种类的冷轧板，如做电锅的外锅就要用能做深抽的 SPCE它有 SPCC-SB(平常称之为金 光板)和 SPCC-SD 两种分类： S----Standard Skin Pass 标准调质处理 B---Bright(光面的)：光亮表面，极光滑辗延表 面（俗称双光）D---Dull (雾面的)： 灰暗表面，幼微粒辗延表面（俗称单光） 表面处理：a、无处理（M） b、铬化处理（C） c、磷化处理（P） 镀锌钢板的分类： 镀锌方法 电镀锌钢板(SECC)：耐指纹，具有很优越的耐蚀性，而且保持了冷轧板的 加工性 用途：家电产品 ，电脑机壳以及一些门板与面板，上海宝钢可以生产， 但锌层质量较国外差很多。
热浸锌钢板(SGCC)：国内尚无钢厂能生产出优质的材料，主要从国外进口 的， 台湾有 chinasteel ,shengyu steel corporation 两家能生产主要的特 性：1>耐蚀性；2>上漆性；3>成形性；4>点焊性 用途：极为广泛,小家电产品，外观好的地方，但比 SECC 相比，其价格贵 一些，很多厂家为节省成本均改用 SECC 分类锌花分：normal regular spangle 和 minimized spangle 还有就是可能通过其镀层来区分：如 Z12 表示双面镀层量总和 120g/mm2 描述 连续镀锌法（成卷的钢板连续浸在溶解有锌的镀槽中） 热浸镀锌法 板片镀锌法（剪切好的钢板浸在镀槽中， 镀好后会有锌花） 电镀法 电化学电镀（槽中有硫酸锌溶液，以锌为阳极，原材质钢板为阴极 材料/内容 电镀锌钢板（EG/SECC） 热浸镀锌板（GI/SGCC） 母材 冷轧退火钢板 冷轧全硬钢板 色泽，前处理 均匀灰色，电镀 亮白色，热镀 镀层表面 锌厚子吸附表钢材，表面平滑无锌花 锌层凝固组织，可有锌花或无锌花 镀层组织 纯锌镀层 最外层为纯锌，内层为铁锌合金 机械性能 与母板相同 经退火，有时效硬化；材质软 加工性能 同母材，成型性能好 可承受简单加工，复杂的无法胜任 镀锌量 镀厚困难 镀薄困难 料厚 常见料厚均有 0.6~1.5mm 耐蚀性 镀层薄，差（均可加耐指纹涂层） 镀层厚，好（均可加耐指纹涂层） 价格 贵，主要进口 便宜，分大花/小花 用途及特性 具有很优越的耐蚀性，而且保持了冷轧 板的加工性 持了冷轧板的加工性。
用途：家电产品 ，电脑机壳以及一些 门板与面板，上海宝钢可以生产，但锌 层质量较国外差很多 主要进口 1. 镀锌产品种类介绍： 材料规格 后处理 镀层厚度 S A B C D E 一般通称 JIS EG （Electro Galvanized Steel）电气镀锌钢板—— 电镀锌 镀纯锌 EG SECC （1） 备注 铅和镍合 金 合金 EG SECC （2） 裸露处耐 蚀性 2>3>4>1 GI (Galvanized Steel) 溶融镀锌钢板——热浸镀锌 熔接性 2>4>1>3 非合金化 GI， LG SGCC （3） 涂漆性 4>2>1>3 A 铅和镍合 金 GA， ALLOY SGCC （4） 加工性 1>2>3>4 B 所使用的 底材 C (Cold rolled) : 冷轧 H (Hot rolled): 热轧 C 底材的种C （Commercia l） D E H 类 一般用 抽模用 深抽用 一般硬质 用 M：无处理 C：普通烙酸处理---耐蚀性良好， 颜色白色化 P：磷酸处理---涂装性良好 D：厚烙酸处理---耐蚀性更好， 颜 色黄色化 FX：无机耐指纹树脂处理--- 导电性 FS: 润滑性树脂处理---免用冲床油 U：有机耐指纹树脂处理(普通烙酸处理)---耐蚀性良好， 颜色白色 化， 耐指纹性很好 D 后处理 A：有机耐指纹树脂处理(厚烙酸处理)---颜色黄色化， 耐蚀性更好 E 镀层厚 2. 物理特性： 膜厚--含镀锌层，烙酸盐层及有机化学薄膜层，最小之膜厚需 0.00356mm 以上。
测试 方法有磁性测试(ASTM B499), 电量分析(ASTM B504), 显微镜观察（ASTM B487）表面抗电阻---一般应该小于 0.1 欧姆/ 平方公分. 3. 盐雾试验： 盐雾试验——试片尺寸 100mmX150mmX1.2mm, 试片需从整捆或整叠铁材中取下， 必 须在镀烙酸盐后 24 小时，但 不可超过 72 小时才可以用于测试，使用 5%的盐水，用含盐的水汽充满箱子， 试片垂直倒 挂在箱子中 48 小时 测试后试片的镀锌层不可全部流失， 也不能看到底材或底材生锈， 但是离切断层面 6 mm 范围有生锈情况可以忽略 4. 镀锌钢板的一般问题点 1. 白锈---因结露或被水沾湿致迅速发生氢氧化锌为主要成分的白色粉末状的锈. (会 导致产品质量劣化) 2. 红锈---因结露或被水沾湿致迅速发生氢氧化铁为主要成分的红茶色粉末状的锈. 3. 烙酸不均匀---黄茶色的小岛形状或线形状的花纹 但耐蚀性没有问题 4. 替代腐蚀保护---在锌面割伤而露出钢板基体表面的情况下, 我们也不必担心镀锌钢 板切边生锈问题。
5. 镀锌钢板之烤漆处理 1. 前处理：由于锌是一种高活性金属， 在烤漆前需要适当的化学转化处理如磷酸 盐处理 磷酸盐处理剂有两种， 一种是处理铁的， 一种是处理锌的 2. 脱 脂：采用弱碱， 有机溶剂及中性乳液或洗涤剂， 避免用酸或强碱 脱脂剂可用水膜试验（Water leakage test） 来确认， 观察试验后的水是否受到污染， 以及试品表面的水膜是否均匀. 3. 烤 漆：电镀锌钢片对漆的选择性比冷轧钢片为严；使用水性底漆（Water primer ）可以确保有较强的油漆附着性. 6. 其它： 镀铝锌钢板(SGLD)：是一种包含富铝及富锌的多相合金材料因为铝和锌的特性，使 得它比 SGCC 的有更优异的性能主要特性： 1>耐蚀性，其能力比 SGCC 高出很多；2> 耐热性；3>热传导及热反射性；4>成型性；5>焊接性. 用途：用在一些要求反射性好的地方，如烤箱内部的反射板，电锅的反射板台湾的 sh engyu steel corporation 能够生产国内还没有能生产的钢厂吧。
价格较 SGCC 贵很多 还有一种材料是镀铝钢板(SALD)， 电镀锌钢板(SECC)：耐指纹，具有很优越的耐蚀性，而且保持了冷轧板的加工性 用途：家电产品 ，电脑机壳以及一些门板与面板，上海宝钢可以生产，但锌层质量较 国外差很多 热浸锌钢板(SGCC)：国内尚无钢厂能生产出优质的材料，主要从国外进口的，台湾有 china steel ,shengyu steel corporation 两家能生产主要的特性：1>耐蚀性 ；2>上漆性；3>成形性；4>点焊性 用途：极为广泛,小家电产品，外观好的地方，但比 SECC 相比，其价格贵一些，很多厂 家为节省成本均改用 SECC 分类锌花分：normal regular spangle 和 minimized spangle 还有就是可能通过其镀层来区分：如 Z12 表示双面镀层量总和 120g/mm2 二. 不锈钢 抗大气、酸、碱、盐等介质腐蚀作用的不锈耐酸钢总称要达到不锈耐蚀作用,含铬(Cr)量不少于 13%； 此外可加入镍(Ni)或钼(Mo)等来增加效果由于合金种类及含量不同，种类繁多 不锈钢特点：耐蚀好，光亮度好，强度高；有一定弹性；昂贵。
不锈钢材料特性: 1、铁素体型不锈钢：其含 Cr 量高,具有良好耐蚀性及高温抗氧化性能 2、奥氏体不锈钢：典型牌号如 1Cr18Ni9,1Cr18Ni9T1 无磁性,耐蚀性能良好,温强度及高温抗氧化性能好 ,塑性好,冲击韧性好,且无缺口效应,焊接性能优良,因而广泛使用这种钢一般强度不高,屈服强度低,且不 能通过热处理强化,但冷压,加工后,可使抗拉强度高,且改善其弹性,但其在高温下冷拉获得的强度易化 不宜用于承受高载荷 3、马氏体不锈钢： 典型如 2Cr13,GX-8,具磁性,消震性优良,导热性好,具高强度和屈服极限,热处理强化后具良好综合机械 性能加含碳量多,焊后需回为处理以消除应力、高温冷却易形成 8 氏体,因此锻后要缓冷,并应立即进行 回火主要用于承载部件 例： SUS 301 弹性不锈钢 SUS 304 不锈钢10Cr18Ni9 它是一种奥氏体不锈钢,淬火不能强化,只能消除冷作硬化和获得良好的抗蚀,淬火冷却必须 在水是进行,以保证得到最好的抗蚀性;在 900℃以下有稳定的抗氧化性适于各种方法焊接;有晶间腐蚀 倾向,零件长期在腐蚀介质、水中及蒸汽介质中工作时可能遭受晶界腐蚀破坏;钢淬火后冷变形塑性高,延 伸性能良好,但切削加工性较差。
1Cr18Ni9 它是标准的 18-8 型奥氏体不锈钢,淬火后能强化,但此时具有良好的耐蚀性和冷塑性变形性 能；因塑性和韧性很高,切削性较差；适于各种方法焊接；由于含碳量较 0Cr18ni9 高,对晶界腐蚀敏感性 较焊接后需热处理,一般不适宜用作耐腐蚀的焊接件；在 850℃以下空气介质、以及 750℃以下航空燃料 燃烧产物的气氛中肯有较稳定的抗氧化性 Cr13Ni4Mn9 它属奥氏体不锈耐热钢,淬火不能强化,钢在淬火状态下塑性很高,可时行深压延及其它类 型的冷冲压;钢的切削加工性较差;用点焊和滚焊焊接的效果良好,经过焊接后必须进行热处理;在大气中 具有高耐蚀性;易产晶界腐蚀,故在超过 450 的腐蚀介质是为宜采用;在 750～800℃以下的热空气中具有 稳定的抗氧化性 1Cr13 它属于铁素体-马氏体型为锈钢,在淬火回火后使用;为提高零件的耐磨性,疲劳性能及抗腐蚀性 可渗氮、氰化;淬火及抛光后在湿性大气、蒸汽、淡水、海水、和自来水中具有足够的抗腐蚀性,在室温 下的硝酸中有较好的安定性;在 750℃温度以下具有稳定的抗氧化性退火状态下的钢的塑性较高,可进 行深压延钢、冲压、弯曲、卷边等冷加工;气焊和电弧焊结果还满意;切削加工性好,抛光性能优良;钢锻 造后冷并应立即进行回火处理。
2Cr13 它属于马氏体型不锈钢,在淬火回火后使用;为提高零件的耐磨性耐腐蚀性、疲劳性能及抗蚀性 并可用于渗氮处理、氰化；淬火回火后钢的强度、硬度均较 1Cr13 钢高,抗腐蚀性与耐热性稍低;在 700 ℃温度以下的空气介质中仍有稳定的抗氧化性钢的焊接性和退火状态下塑性虽比不上 1Cr13 ,但仍满 意;切削加工性好;抛光性能优良;钢在锻造后应缓冷,并立即进行回火处理3Cr13 它属于马氏体型不锈钢,在淬火回火后使用,耐腐蚀性和在 700℃以下的热稳定性均比 1Cr13 ,2 Cr13 低,但强度、硬度,淬透性和热强性都较高冷加工性和焊接性不良,焊后应立即热处理;在退火后有 较好的切削性;在锻造后应缓冷,并应立即进行回火处理 9Cr18 它属于高碳含铬马氏体不锈钢,淬火后具有高的硬度和耐磨性;对海水,盐水等介质尚能抗腐蚀; 钢经退火后有很好的切削性;由于会发生硬化和应力裂纹,不适于焊接。
