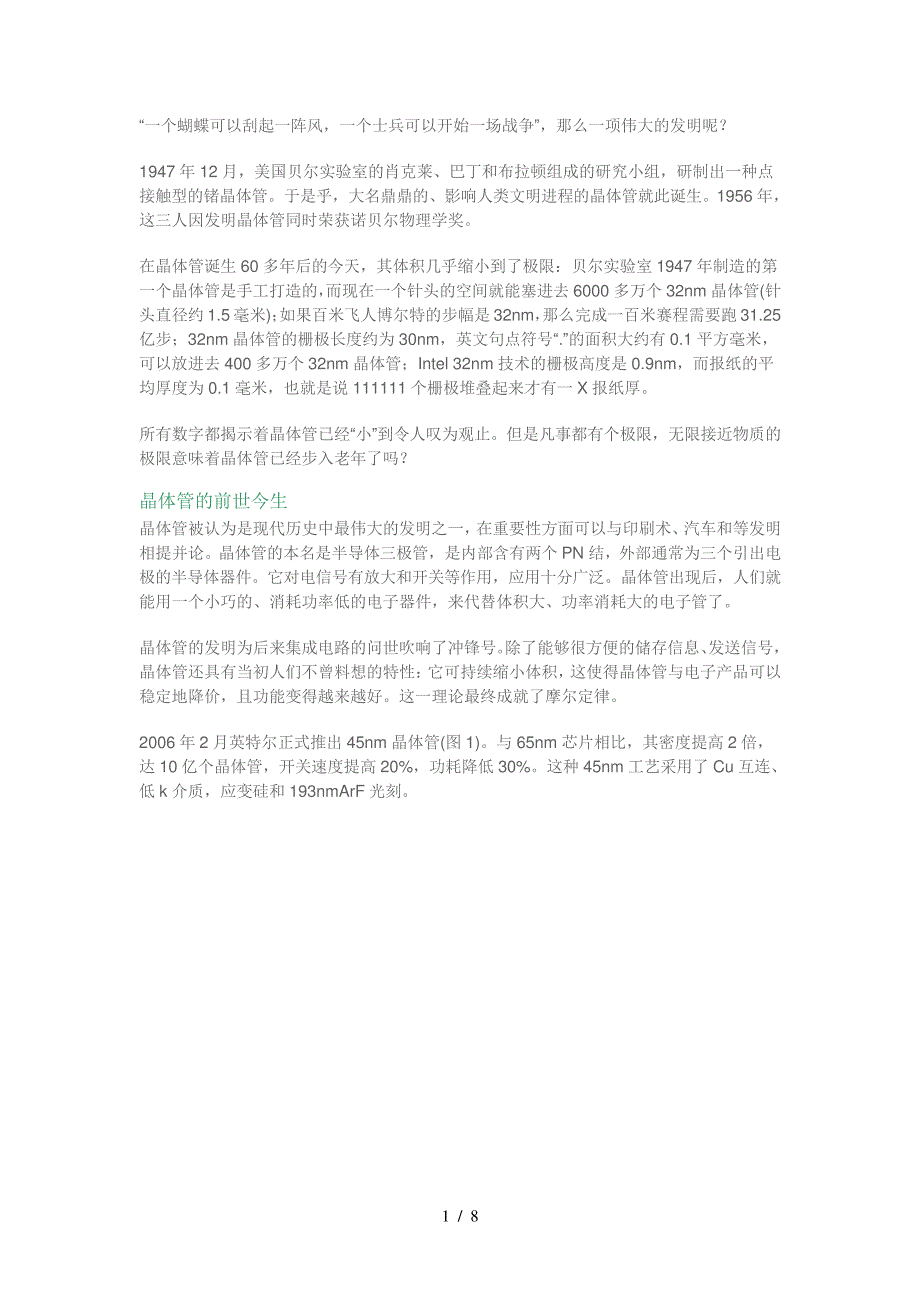

1 / 8 “一个蝴蝶可以刮起一阵风，一个士兵可以开始一场战争”，那么一项伟大的发明呢？ 1947 年 12 月，美国贝尔实验室的肖克莱、巴丁和布拉顿组成的研究小组，研制出一种点接触型的锗晶体管于是乎，大名鼎鼎的、影响人类文明进程的晶体管就此诞生1956 年，这三人因发明晶体管同时荣获诺贝尔物理学奖 在晶体管诞生 60 多年后的今天，其体积几乎缩小到了极限：贝尔实验室 1947 年制造的第一个晶体管是手工打造的， 而现在一个针头的空间就能塞进去 6000 多万个 32nm 晶体管(针头直径约 1.5毫米)； 如果百米飞人博尔特的步幅是 32nm， 那么完成一百米赛程需要跑31.25亿步；32nm 晶体管的栅极长度约为 30nm，英文句点符号“.”的面积大约有 0.1 平方毫米，可以放进去 400 多万个 32nm 晶体管；Intel 32nm 技术的栅极高度是 0.9nm，而报纸的平均厚度为 0.1 毫米，也就是说 111111 个栅极堆叠起来才有一 X 报纸厚 所有数字都揭示着晶体管已经“小”到令人叹为观止但是凡事都有个极限，无限接近物质的极限意味着晶体管已经步入老年了吗？ 晶体管的前世今生 晶体管被认为是现代历史中最伟大的发明之一， 在重要性方面可以与印刷术、 汽车和等发明相提并论。
晶体管的本名是半导体三极管，是内部含有两个 PN 结，外部通常为三个引出电极的半导体器件它对电信号有放大和开关等作用，应用十分广泛晶体管出现后，人们就能用一个小巧的、消耗功率低的电子器件，来代替体积大、功率消耗大的电子管了 晶体管的发明为后来集成电路的问世吹响了冲锋号 除了能够很方便的储存信息、 发送信号，晶体管还具有当初人们不曾料想的特性： 它可持续缩小体积， 这使得晶体管与电子产品可以稳定地降价，且功能变得越来越好这一理论最终成就了摩尔定律 2006 年 2 月英特尔正式推出 45nm 晶体管(图 1)与 65nm 芯片相比，其密度提高 2 倍，达 10 亿个晶体管，开关速度提高 20%，功耗降低 30%这种 45nm 工艺采用了 Cu 互连、低 k 介质，应变硅和 193nmArF 光刻 2 / 8 32nm 晶体管则采用第二代高 k 金属珊技术，即栅的长度为 30nm 左右，等价的栅极氧化物厚度仅为 0.9nm，同时整体性能将有超过 22%的提升32nm SRAM 测试芯片最早出现在2007 年 9 月，芯片尺寸可以从 45nm 的 0.346μm2 减小到 0.171μm2。
回顾 Intel 的晶体管技术发展历程，Intel 每两年即可将晶体管的尺寸缩小 30～50%（图 2） 摩尔定律是一个残酷无情的 “监工”，就在最新技术刚刚投入生产，人们认为可以暂时停下脚步好好休息一下时，往往会愕然发现，下一代技术在两年后就要按时推出，再过两年又一代新技术…… 3 / 8 IBM 院士 Stuart S.P. Parkin 博士介绍说，有摩尔定律的指引，新器件的出现是必然的，它的进步速度在很大程度上取决于相关材料、设备的进展，当然也和市场紧密相连在晶体管的技术路线图上， 22nm 节点之后的等比例缩小很可能需要在 SOI 或体硅晶圆上采用全耗尽CMOS 结构也很可能会采用 TSV 3-D 互连和 SiC 应力层 向新器件结构的转换已经启动（图 3），在 15 nm 技术路线图上，IBM 和英特尔已经确认了全耗尽 CMOS 结构，而一些其它的垂直晶体管结构也得到了极大重视部分耗尽或传统的体硅晶体管变得愈加困难， 为了获得所需的短沟性能， 需要全耗尽器件架构——像 finFET这样的垂直器件或平面 SOI——才可以完成对沟道的控制 尽管普遍的观点是全耗尽结构会出现在 15nm 节点，但 IBM 已经考虑 22nm 技术节点时，在其旗舰 MPU 工艺技术中采用全耗尽工艺。
英特尔在 22nm 还将继续采用体硅技术英特尔将于 2011 年底推出采用 22nm 工艺的 MPU去年九月英特尔发布了带有 SRAM 阵列和周边逻辑电路的 22nm 测试芯片，其中每个存储器阵列为 364Mb，芯片共有 290 亿个晶体管 该芯片采用了第三代后栅极高 k/金属栅工艺， 也就是在栅极工艺的最后沉积栅介电层和金属 应变硅如何“应变”？ 半导体工业缩小芯片的主要动机是：增加每一片晶圆上的芯片数目，从而降低成本；缩短载流子扩散路径，从而提高芯片处理速度但是，芯片小型化使工艺技术面临着新的问题：散热和量子隧道效应的处理 一个新的思路就是寻找新的电子材料， 基于硅材料的应变硅技术由此诞生 在 2009 年微电子论坛先进半导体工艺研讨会上，中芯国际的技术处长吴汉明博士为大家展示了晶体管未来的走向， 应变硅技术是杀手锏之一 应变硅是满足 65nm 以下工艺要求的一 4 / 8 种高端硅基新材料应变硅由在 SiGe 等原子距离较大的衬底上外延生长 Si 而成该材料的制作原理之一是在锗硅上外延硅，由于硅原子在锗原子之间力的作用下发生了应变，扩 X了原子间距，因而这种材料被称为“应变硅”。
当硅晶格受到应力产生应变，可将传输载子的有效质量缩小，迁移率及饱和速度均增加因此在同样组件尺寸下，若使用应变硅技术作为载子的传输通道， 因其电子与空穴的载子迁移率增加， 可达到增加组件速度与驱动电流的目标 形成应变的方式很多， 可藉由制程工艺、 材料上自然晶格常数的差异或是组件封装等等方式来达成应变硅则可通过如下三种方法获得：(1)工艺诱导法，通过晶体管周围薄膜和结构之间的应力形成；(2)在器件通道下方嵌入 Si-Ge 层；(3)对整片晶圆进行处理英特尔推出一种包含全硅化(FUSI)镍电极的 45nm 节点技术，并将由 FUSI 生成的金属与单轴应变硅沟道相结合，硅化电极提高了电荷密度，应变硅增强了载流子迁移率，从而使其性能比传统的氮氧化硅-多晶硅栅电极提高 20%，改进驱动电流 20%东芝推出一种合并两种应变硅形成的 45nm 节点工艺，它把双应力衬底和位于漏/源极区域的淀积 Si-Ge 相结合，避免将高 k介电材料引入栅氧化物，仍继续采用氮氧化物(SiON) 总体来说，应变硅技术对硅进行了拉伸，从而加速了电子在芯片内的流动，不用进行小型化就可以提高性能和降低功耗Stuart S.P. Parkin 博士对应变硅的前景表示乐观，认为如果与绝缘硅技术一起使用， 应变硅技术可以更大程度地提高性能并降低功耗。
其未来挑战在于如何了解并优化各种不同来源应力之间的相互作用 新型晶体管 FinFET：万丈高楼平地起 “万丈高楼平地起”，没错，晶体管也要“拔地而起”了通过简单地缩小垂直尺寸和水平尺寸来开发新一代晶体管技术的时代早已过时Intel 资深 fellow Yan Borodovsky 博士说：“摩尔定律毫无疑问仍将继续，但找到兼顾性能与成本的最佳方案乃首要任务，取代 “传统”形 5 / 8 式的技术升级，现在必须开发新材料和新结构，提供更小的尺寸，满足人们对高密度、高性能和低能耗的要求 为了提高 45nm 晶体管电流密度、 减小短沟道效应和改善栅极控制， 业界提出了多种新型晶体管结构，如三栅极结构、FinFET（鳍式场效晶体管，Fin Field Effect Transistor）、Omega-FET 和多栅极 FET 等 平面器件不可能被无限微缩下去如果采用 FinFET，就好像打开了一扇新的门，可以通过集成垂直器件而提升晶体管密度FinFET 确实有进一步提高晶体管密度的潜力，IBM 在2009 年将其用于 FinFET 研究的晶圆数目增加了一倍 FinFET 是一种新的 CMOS 晶体管，被誉为 22nm 的革命性器件之一(图 5)。
它的栅极长度已可小于 25nm， 未来预期可以进一步缩小至 9nm， 约是人类头发宽度的 1 万分之 1 FinFET源自于目前传统标准的晶体管—场效晶体管的一项创新设计Stuart S.P. Parkin 博士说，在传统晶体管结构中，控制电流通过的栅极，只能在栅极的一侧控制电路的接通与断开，属于平面的架构在 FinFET 的架构中，栅极成类似鱼鳍的叉状 3D 架构，可于电路的两侧控制电路的接通与断开 这种设计大幅改善电路控制并减少漏电流， 还能大幅缩短晶体管的闸长(图 6) 6 / 8 习惯是一种可怕的东西，往往会阻碍创新，“平面结构”由于保持了人们习惯的设计风格因而备受欢迎但采用了 FinFET，则必须把器件加起来使用设计时不存在随意的宽度，因此只能将其量化并增加指型沟道的数目FinFET 工艺非常困难是业界人士的共识 对于光刻来说， 要能够克服侧壁图形转移的问题； 对于刻蚀来说， 栅极刻蚀则是另一个挑战在指型结构附近栅极会卷曲， 使得栅极轮廓的表征非常困难 对那些可接受的晶体管性能来说，栅极需要尽量直在平面结构中，栅极在一个平面上，但在 FinFET 中，栅极在整个晶圆的表面与沟道高低交错。
这带来一些根本性的问题， 需要找到集成所有工艺完成整个器件的方法由于垂直结构带来的光刻和刻蚀挑战，大多数公司都对 FinFET 非常谨慎，从某种程度上来讲，通过外延抬升源极/漏极的结构本质上已经是一种垂直结构了 在 2009 年的 IEDM 上，采用 FinFET 技术实现 0.06μm2 或者 0.039μm2单元面积的超微细SRAM 亮相 但是， 这些产品都利用了电子束直描技术， 实用化方面还存在问题 美国 IBM、美国 GLOBALFOUNDRIES、东芝及 NEC 电子（现为瑞萨电子）组成的小组近期发布了以现有 ArF 光刻技术实现的 0.063μm2超微细 SRAM 研究成果通过采用 Sidewall Image Transfe 技术，实现了 40nm 的 Fin 间距，解决了基于 FinFET 的 SRAM 的另一课题——因使用多个 Fin 而导致面积增大的问题同时，还实现了 80nm 这一全球最小的栅极间距作为实现超微细 SRAM 的技术，这一成果给人 FinFET 更为出色的强烈印象FinFET 大展拳脚的时间点似乎更加明朗化 SOI：CPU 煮熟鸡蛋将成为历史 CPU 热到可以煮熟鸡蛋的故事已成经典，它说的正是芯片功耗过高的问题。
曾有人预言，高功耗将导致摩尔定律提前终结这并非危言耸听高功耗产生高温度，提高了封装成本， 7 / 8 也产生了许多新的故障，加大了测试复杂度，提高了测试成本高的芯片功耗产生很多负面影响，而为了保证摩尔定律，就要采用低功耗设计，这又反过来加大了设计复杂度凡此种种都对摩尔定律产生了终结效应 Stuart S.P. Parkin 博士说，绝缘硅（SOI，Silicon-On-Insulator）的出现主要是解决芯片的功耗问题，这是 22nm 节点晶体管的希望，当然也是挑战该技术利用一层 SiO2绝缘薄膜，将各个晶体管与最底下的硅晶圆分开，而在常规的 CMOS 中，晶体管是直接与硅晶圆接触的 （图 7） SiO2薄膜层能有效的使电子从一个晶体管的门电路流到另一个晶体管的门电路，不会让多余的电子渗漏到晶圆上由于不会有电子渗漏而浪费电能，因此功耗更小 通过在绝缘体上形成半导体薄膜， SOI 材料具有了体硅所无法比拟的优点： 可以实现集成电路中元器件的介质隔离，彻底消除了体硅 CMOS 电路中的寄生闩锁效应；采用这种材料制成的集成电路还具有寄生电容小、集成密度高、速度快、工艺简单、短沟道效应小及特别适用于低压低功耗电路等优势。
据 IBM 公司的数据显示， 同类 SOI 芯片与 CMOS 芯片相比， SOI 芯片的速度可以快 20%～30%，而能耗为 CMOS 芯片能耗的一半或三成采用 SOI 技术的 45nm PMOS 晶体管驱动电流增加 30% 在 22nm 节点，SOI 晶圆上关键硅层的厚度是 6.3nm，而 15nm 则更薄，约 5nm硅层是如此之薄，如果破坏了顶层的硅，那么根本没有修复的余地为了避免材料损伤，采用了原位掺杂而非注入工艺，这是因为原位掺杂是一项无损伤的工艺 目前比较广泛使用且比较有发展前途的 SOI 的材料主要有注氧隔离的 SIMOX（Seperation by Implanted Oxygen）材料、硅片键合和反面腐蚀的 BESOI（Bonding-Etchback SOI）材料和将键合与注入相结合的 Smart Cut SOI 材料在这三种材料中，SIMOX 适合于制作薄 8 / 8 膜全耗尽超大规模集成电路，BESOI 材料适合于制作部分耗尽集成电路，而 Smart Cut 材料则是非常有发展前景的 SOI 材料，它很有可能成为今后 SOI 材料的主流 其实，晶体管一路走来的历史，就是技术的不断新陈代谢和市场诉求相辅相成的过程。
当整个产业链发展进入良性循环时， 一切的发展进步都将会是顺理成章的， 好在这样的趋势正在发生。
