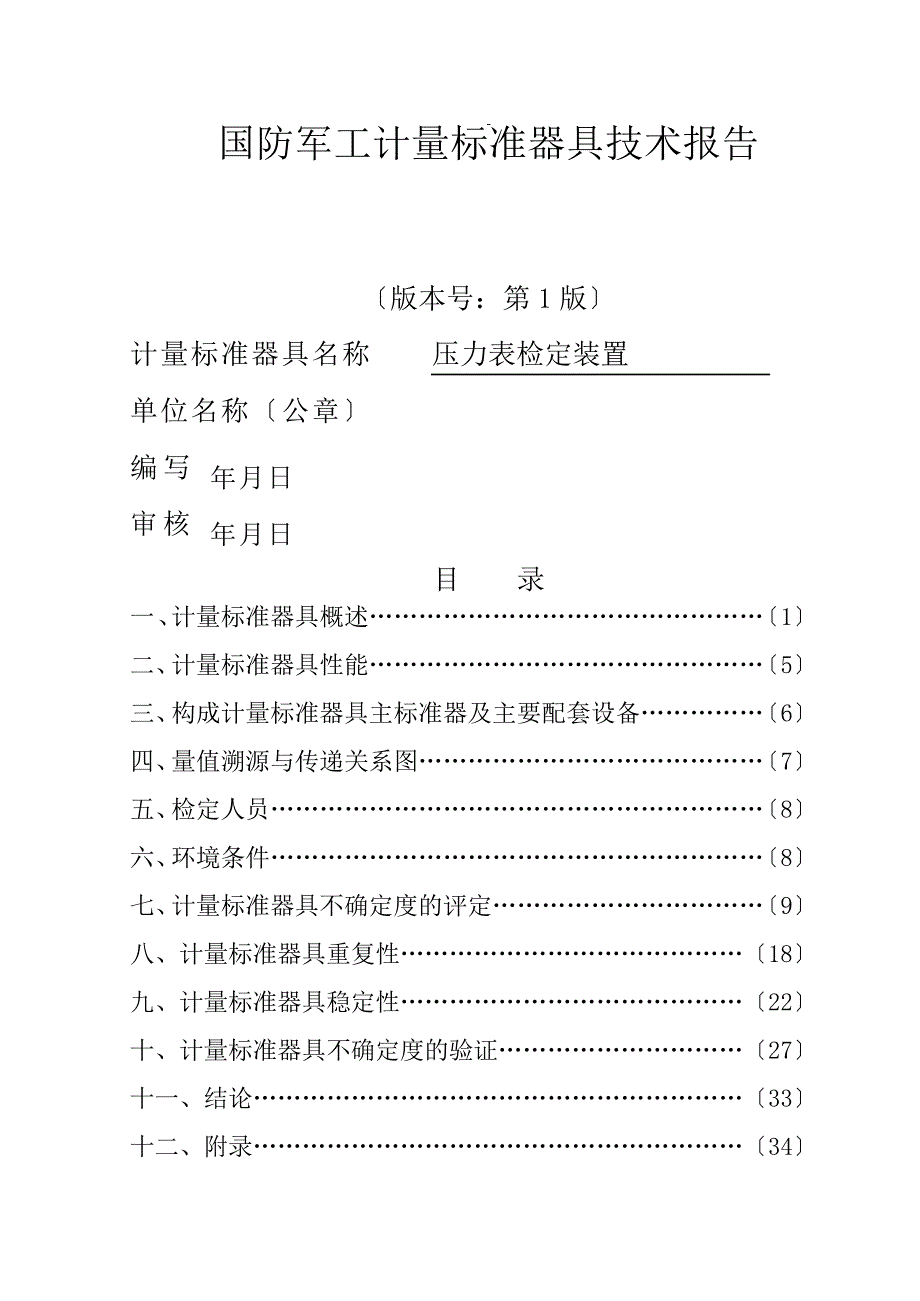

国防军工计量标准器具技术报告 〔版本号:第 1 版〕 计量标准器具名称 压力表检定装置 单位名称〔公章〕 编写 年月日 审核 年月日 目 录 一、 计量标准器具概述………………………………………… 〔1〕 二、 计量标准器具性能………………………………………… 〔5〕 三、 构成计量标准器具主标准器及主要配套设备…………… 〔6〕 四、 量值溯源与传递关系图…………………………………… 〔7〕 五、 检定人员…………………………………………………… 〔8〕 六、 环境条件…………………………………………………… 〔8〕 七、 计量标准器具不确定度的评定…………………………… 〔9〕 八、计量标准器具重复性……………………………………〔18〕 九、计量标准器具稳定性……………………………………〔22〕 十、计量标准器具不确定度的验证…………………………〔27〕 十一、结论……………………………………………………〔33〕 十二、附录……………………………………………………〔34〕- 智能数字压力校验仪和受检减压器上的低压压力表上。
图2 气体减压器标准装置组成及工作原理 3.检定方法 针对 1.6 级压力表,检定方法如下: 3.1 外观检查 用目视法检查被检的压力表外观应完好,零件装配应结实、无松动现象不应有影响正常工作的机械损伤,观察窗应透明无污渍,指针无变型歪斜,连接螺纹无损伤分度盘上各类标识清晰可辨 3.2 零位检查 1.6 级带有止销的压力表,在无压力时,指针应紧靠止销,"缩格〞应不超过量程的 1.6% 3.3 示值检定 按照图 1 连接仪器,调节压力发生器在压力表允许气压范围内压力表的示值检定按标有数字的分度线进展待智能数字压力校验仪示值稳定后,记录轻敲前示值然后轻敲压力表外壳,待指针稳定后,记录轻敲后示值;同时记录此时 〔 减减压器 氮气瓶 〔0~4〕MPa 〔0~25〕MPa - 智能数字压力校验仪上的示值 检定时逐渐平稳地升压,当示值到达测量上限后,切断压力源,耐压 3min,然后按原检定点平稳地减压倒序回检在这过程中〔包含升压和减压过程〕 ,对每个检定点进展如下检定: 检定工程 要求 示值误差 轻敲前后示值与标准器示值之差的绝对值均小于量程的 1.6%; 回程误差 在同一检定点升压和减压检定时,轻敲后示值之差的绝对值小于量程的 1.6% 轻敲位移 轻敲前后示值之差的绝对值小于量程的 0.8%; 指针偏转平稳性 在测量范围内,目视指针偏转应平稳,无跳动和卡住现象。
4.依据的检定规程 JJG52-2013"弹簧管式一般压力表、压力真空表和真空表检定规程" 二、计量标准器具性能 1. 适用范围:1.6 级及以下压力表、带压力表的气体压力减压器 2. 测量范围: 〔0~25〕MPa 3. 扩展不确定度:U=0.26%(k=2)- . z 三、构成测量标准的测量器具及配套设备 测 量 器 具 名 称 型号规格 出厂编号 生产国别 厂家 研制或购进 时 间 测量范围 准确度 等级 溯源机构 溯源 时间 校准(检定) 证书号 智能数字 压力校验仪 ConST273 27310090022 康斯特公司 2010.10 〔-100~250〕kPa 0.1 级 国防科技工业5112 二级计量站 2013.10.18 智能数字 压力校验仪 ConST273 27310020069 康斯特公司 2010.10 〔0~1.6〕MPa 0.1 级 国防科技工业5112 二级计量站 智能数字 压力校验仪 ConST273 27310070033 康斯特公司 2010.10 〔0~6〕 MPa 0.1 级 国防科技工业5112 二级计量站 智能数字 压力校验仪 ConST211 21110210032 康斯特公司 2010.10 〔0~4〕 MPa 0.1 级 国防科技工业5112 二级计量站 智能数字 压力校验仪 ConST211 21110150010 康斯特公司 2010.10 〔0~25〕MPa 0.1 级 国防科技工业5112 二级计量站 设备 配套 智能 压力发生器 ConST735 1020041 康斯特公司 2010.10 〔0~6〕MPa / / / 气体减压器 校验器 ConST1011 110110030 康斯特公司 2010.10 〔0~25〕MPa / / / / - 四、量值溯源与传递关系图 上级计量标准器具计量标准器具工作计量器具国防科技工业5112二级计量站活塞式压力计测量不确定度: 0.01% 测量范围:(0.1~110)MPa压力表检定装置测量范围(0~25)MPa测量不确定度:U=0.14% (k=2)压力表、带压力表的气体压力减压器范围:(0~25)MPa精度等级:1.6级及以下级别压力表检定装置系统图直接测量直接测量 - 五、检定人员 姓 名 技术职称 从事本专 业年限 检定〔校准〕专业工程 检定员证号 六、环境条件 工程名称 要 求 实 际 情 况 温度 〔20±5〕℃ 〔15~25〕℃ 湿度 ≤85% 〔35~85〕% 其它 周围无腐蚀性及易燃易爆气体;防止强电磁场干扰。
符合要求,环境压力为大气压,周围无腐蚀性及易燃易爆气体,无强电磁场干扰 七、 计量标准器具不确定度的评定 1.检定方案 - 1.1 检定依据:JJG52-2013"弹簧管式一般压力表、压力真空表和真空表检定规程" 1.2 被检定普通压力表:弹簧管式一般压力表、减压器,1.6 级及以下级别,测量上限 25MPa 1.3 检定标准表: ConST273〔0~6〕MPa 智能数字压力校验仪;准确度等级 0.1 级,最小分辨率0.0001 MPa ConST273〔0~1.6〕MPa 智能数字压力校验仪;准确度等级 0.1 级,最小分辨率 0.0001 MPa ConST273〔-100~250〕kPa 智能数字压力校验仪;准确度等级 0.1 级,最小分辨率 0.00001 MPa ConST211〔0~25〕MPa 智能数字压力校验仪;准确度等级 0.1 级,最小分辨率 0.001 MPa ConST211〔0~4〕MPa 智能数字压力校验仪;准确度等级 0.1 级,最小分辨率0.0001 MPa。
1.4 造压系统:735 智能压力发生器、ConST1011 气体减压器校验器 1.5 检定方法:将被检压力表与标准表连接到造压系统上,形成连通器采用反校法进展计量 1.6 检定环境条件:温度〔18~22〕℃,相对湿度:≤85%, 2.数学模型 δ=P1-P0⑴ δ—被检点示值误差 P1---被检点的示值 P0---标准精细压力表的示值 误差来源:①测量重复性误差 - ) 1()(1212nPPuniA 0.00668 MPa 转化为相对标准不确定度为 Aurel= Au/6= 0.111% 2〕同理,以一只 0.1 级(0~1.6)MPa 的智能数字压力校验仪为标准,对 0.25级(0~1)MPa 精细弹簧管式压力表进展检定,在 1MPa 处设置测量点进展检定,连续检定 6 次后,估算不确定度: 序号 1 2 3 4 5 6 示值〔MPa〕上行 0.996 1.002 1.002 1 1 1 示值〔MPa〕下行 1 1 0.998 1.002 0.998 0.998 因为n=12,求得:P=1.000 MPa 则标准不确定度Au按照贝赛尔法计算得到: ) 1()(1212nPPuniA0.001875 MPa 转化为相对标准不确定度为 Aurel= Au/1.6=0.117% 3〕同理,以一只 0.1 级(-100~250)kPa 的智能数字压力校验仪为标准,对0.25 级(0~0.16)MPa 精细弹簧管式压力表进展检定,在 0.16MPa 处设置测量点进展检定,连续检定 6 次后,估算不确定度: 序号 1 2 3 4 5 6 示值〔MPa〕上行 0.1592 0.1594 0.1594 0.1592 0.16 0.1594 示值〔MPa〕下行 0.1592 0.1598 0.1594 0.1594 0.1598 0.1594 因为n=12,求得:P=0.1595 MPa 则标准不确定度Au按照贝赛尔法计算得到: - ) 1()(1212nPPuniA0.000273 MPa 转化为相对标准不确定度为 Aurel= Au/0.25= 0.109% 4〕同理,以一只 0.1 级(0~25)MPa 的智能数字压力校验仪为标准,对 0.25级(0~25)MPa 精细弹簧管式压力表进展检定,在 25MPa 处设置测量点进展检定,连续检定 6 次后,估算不确定度: 序号 1 2 3 4 5 6 示值〔MPa〕上行 24.94 24.94 24.96 24.94 24.92 25 示值〔MPa〕下行 24.96 24.96 24.92 24.94 24.92 24.96 因为n=12,求得:P=24.95MPa 则标准不确定度Au按照贝赛尔法计算得到: ) 1()(1212nPPuniA 0.0231MPa 转化为相对标准不确定度为 Aurel= Au/25= 0.092% 5〕 以一只 0.1 级(0~4)MPa 的智能数字压力校验仪为标准,对 0.25 级(0~4)MPa 精细弹簧管式压力表进展检定,在 4MPa 处设置测量点进展检定,连续检定6 次后,估算不确定度: 序号 1 2 3 4 5 6 示值〔MPa〕上行 3.99 3.992 3.988 3.982 3.994 3.986 示值〔MPa〕下行 3.986 3.992 3.992 3.988 3.992 3.994 因为n=12,求得:P=3.990MPa 则标准不确定度Au按照贝赛尔法计算得到: - ) 1()(1212nPPuniA 0.00370MPa 转化为相对标准不确定度为 Aurel= Au/4=0.0925% 综合以上: 类型 非禁油类 禁油类 最大量程 6MPa 1.6MPa 0.25MPa 25MPa 4MPa Au 0.111% 0.117% 0.109% 0.0924% 0.0925% 3.2 智能数字压力校验仪的分辨力引起的不确定度1Bu: 1〕0.1 级(0~6)MPa 智能数字压力校验仪的最小分辨力为 0.0001MPa,读数误差属均匀分布,按不确定度评定的 B 类评定方法评定。
则显示波动造成的标准不确定度为: 30001. 01kauB0.000058MPa 相对标准不确定度为1Burel=0.000058/6 ×100%=0.0010 % 2〕 0.1 级(0~1.6)MPa 智能数字压力校验仪的最小分辨力为0.0001MPa ,读数误差属均匀分布,按不确定度评定的B 类评定方法评定则显示波动造成的标准不确定度为 : 30001. 01kauB0.000058MPa 相对标准不确定度为1Burel=0.000058/1.6 ×100%=0.0036 % 3〕 0.1 级(-100 ~250)kPa 智能数字压力校验仪的最小分辨力为0.00001MPa ,读数误差属均匀分布,按不确定度评定的B 类评定方法评定则显示波动造成的标准不确定度为 : - 300001. 01kauB0.000006MPa 相对标准不确定度为1Burel=0.000006/0.25 ×100%=0.0023 % 4〕 0.1 级(0~25)MPa 智能数字压力校验仪的最小分辨力为0.001MPa ,读数误差属均匀分布,按不确定度评定的B 类评定方法评定。
则显示波动造成的标准不确定度为 : 3100 . 01kauB0.000577MPa 相对标准不确定度为1Burel=0.000577/25 =0.0023 % 5〕0.1 级(0~4)MPa 智能数字压力校验仪的最小分辨力为0.0001MPa ,读数误差属均匀分布,按不确定度评定的B 类评定方法评定则显示波动造成的标准不确定度为: 30001. 01kauB0.000058MPa 相对标准不确定度为1Burel=0.000058/4 ×100%=0.0014 % 综合以上: 类型 非禁油类 禁油类 最大量程 6MPa 1.6MPa 0.25MPa 25MPa 4MPa 1Bu 0.0010% 0.0036% 0.0023% 0.0023% 0.0014% 3.3 智能数字压力校验仪稳定性误差的不确定度2Bu 由数字压力计稳定性的误差引起相对标准不确定度,根据规程规定:准确度等级 0.1 级的数字压力计其稳定性不大于最大误差允许值±0.1%,属均匀分布,按不确定度评定的 B 类评定方法评定则显示波动造成的标准不确定度为: %10031%. 02kaurelB0.0577% - 综合以上: 类型 非禁油类 禁油类 最大量程 6MPa 1.6MPa 0.25MPa 25MPa 4MPa 2Bu 0.0577% 0.0577% 0.0577% 0.0577% 0.0577% 3.4 检定环境温度影响引入的标准不确定度3Bu 检定时环境温度〔15~25℃〕 ,Δt=5℃,日常工作中产生温度误差,因建标的数字压力计采用了温度补偿功能,保证在〔0~40〕℃范围内保持 0.05%的精度。
所以被检数字压力计受检定环境温度影响引入的标准不确定度分量3Bu可忽略不计 3.5 标准表与被检表不同高度引起的标准不确定度4Bu 智能压力发生器以液体为工作介质,标准表与被检表安装高度根本一致标准表与被检表不同高度引起的标准不确定度4Bu=P·g·h,其相对标准不确定度relBu4=4Bu/P=gh,由于影响较小,可以忽略不计 3.6 合成标准不确定度 标准不确定度分量一览表 标准不确定度分量 标准不确定度来源 分布 量程 〔0~6〕MPa 量程 〔0~1.6〕MPa 量程 〔0~0.25〕 MPa 量程 〔0~25〕MPa 量程 〔0~4〕MPa Au 重复性误差 t 0.111% 0.117% 0.109% 0.0924% 0.0925% 1Bu 标准器分辨力误差 正态分布 0.0010% 0.0036% 0.0023% 0.0023% 0.0014% 2Bu 标准器稳定性误差 均匀分布 0.0577% 0.0577% 0.0577% 0.0577% 0.0577% 3Bu 环境温度影响 均匀分布 0 0 0 0 0 - 4Bu 高度不同影响 均匀分布 0 0 0 0 0 各分量互不相关,合成标准不确定度: 计算得数值如下表 类型 非禁油类 禁油类 最大量程 6MPa 1.6MPa 0.25MPa 25MPa 4MPa Cu 0.125% 0.131% 0.124% 0.109% 0.109% 3.7 扩展不确定度 U=k·Cu,按照均匀分布,置信概率 95%,则:k=2 扩展不确定度得数值如下表: 类型 非禁油类 禁油类 最大量程 6MPa 1.6MPa 0.25MPa 25MPa 4MPa U 0.25% 0.26% 0.25% 0.22% 0.22% 取最大值,保存两位有效数字,故U=0.26%(k=2) 八、计量标准器具重复性 1.(0~6)MPa 的智能数字压力校验仪重复性考核 为验证本项计量标准的测量重复性误差,以一只 0.1 级(0~6)MPa 的智能数字压力校验仪为标准, 对一只 (0~6)MPa 的精细弹簧管式压力表 〔编号为 LL2388,精度为 0.25 级,分度值为 0.02MPa〕进展检定,对 6MPa 点进展 6 次测量,估算其重复性标准偏差: 序号 1 2 3 4 5 6 示值〔MPa〕上行 5.99 5.998 5.994 5.992 5.996 5.998 示值〔MPa〕下行 5.992 5.996 5.996 5.992 5.986 5.988 - 因为 n=12,求得:P5.993MPa 则重复性标准偏差: 1221()1inPPS Pn 0.00386MPa 转化为相对误差为: Srel=0.00386/6×100%=0.064% 计量标准装置最大重复性误差为 0.064%≤2/3Cu〔6〕=0.084%,实测结果说明,本检定装置的测量重复性符合 JJF〔军工〕3-2012"国防军工计量标准器具技术报告编写要求"中"5.10.4 计量标准器具的重复性应小于合成标准不确定度的三分之二〞的要求。
2.(0~1.6)MPa 的智能数字压力校验仪重复性考核 为验证本项计量标准的测量重复性误差, 以一只 0.1 级(0~1.6)MPa 的智能数字压力校验仪为标准, 对一只 (0~1) MPa 的精细弹簧管式压力表 〔编号为 LL2386,精度为 0.25 级,分度值为 0.01MPa〕进展检定在同一条件下,对 0.8MPa 点进展6 次测量,估算其重复性标准偏差: 序号 1 2 3 4 5 6 示值〔MPa〕上行 0.996 1 1 1 1 1 示值〔MPa〕下行 1 1 1 0.998 0.998 1 因为 n=12,求得:P0.999MPa 则重复性标准偏差: 1221()1inPPS Pn 0.000130MPa 转化为相对误差为: Srel=0.000130/1.6×100%=0.081% 计量标准装置最大重复性误差为 0.081%≤2/3Cu〔1.6〕=0.87%,实测结- 果说明,本检定装置的测量重复性符合 JJF〔军工〕3-2012"国防军工计量标准器具技术报告编写要求"中"5.10.4 计量标准器具的重复性应小于合成标准不确定度的三分之二〞的要求。
3.(-100~250)kPa 的智能数字压力校验仪重复性考核 为验证本项计量标准的测量重复性误差,以一只 0.1 级(-100~250)kPa 的智能数字压力校验仪为标准,对一只 (0~0.16) MPa 的精细弹簧管式压力表〔编号为 LL2387,精度为 0.25 级,分度值为 0.001MPa〕进展检定在同一条件下,对0.16MPa 点进展 6 次测量,估算其重复性标准偏差: 序号 1 2 3 4 5 6 示值〔MPa〕上行 0.1596 0.1599 0.1594 0.1594 0.1598 0.1594 示值〔MPa〕下行 0.1598 0.1596 0.1596 0.1598 0.16 0.1596 因为 n=12,求得:P0.1597MPa 则重复性标准偏差: 1221()1inPPS Pn0.000202MPa 转化为相对误差为: Srel=0.000202/0.25×100%=0.067% 计量标准装置最大重复性误差为 0.081%≤2/3Cu(0.25)=0.083%,实测结果说明,本检定装置的测量重复性符合 JJF〔军工〕3-2012"国防军工计量标准器具技术报告编写要求"中"5.10.4 计量标准器具的重复性应小于合成标准不确定度的三分之二〞的要求。
4.(0~25)MPa 的智能数字压力校验仪重复性考核 为验证本项计量标准的测量重复性误差, 以一只 0.1 级(0~25)MPa 的智能数字压力校验仪为标准,对一只 (0~25) MPa 的精细弹簧管式压力表〔编号为 LL2389,精度为 0.25 级,分度值为 0. 1MPa〕进展检定在同一条件下,对 25MPa 点进展- 6 次测量,估算其重复性标准偏差: 序号 1 2 3 4 5 6 示值〔MPa〕上行 25 25.02 25.02 25.02 25 25.04 示值〔MPa〕下行 25.02 25 25.02 25 25 25.04 因为 n=12,求得:P25.015MPa 则重复性标准偏差: 1221()1inPPS Pn 0.01507MPa 转化为相对误差为: Srel=0.01507/25×100%=0.060% 计量标准装置最大重复性误差为 0.060%≤2/3Cu(25)=0.073%,实测结果说明,本检定装置的测量重复性符合 JJF〔军工〕3-2012"国防军工计量标准器具技术报告编写要求"中"5.10.4 计量标准器具的重复性应小于合成标准不确定度的三分之二〞的要求。
5.(0~4)MPa 的智能数字压力校验仪重复性考核 为验证本项计量标准的测量重复性误差,以一只 0.1 级(0~4)MPa 的智能数字压力校验仪为标准,对一只 (0~4) MPa 的精细弹簧管式压力表〔编号为 ZZ135-3,精度为 0.25 级,分度值为 0. 01MPa〕进展检定在同一条件下,对 4MPa 点进展6 次测量,估算其重复性标准偏差: 序号 1 2 3 4 5 6 示值〔MPa〕上行 3.99 3.996 3.992 3.994 3.9882 3.994 示值〔MPa〕下行 3.998 3.992 3.992 3.992 3.992 3.996 因为 n=12,求得:P3.993MPa - 则重复性标准偏差: 1221()1inPPS Pn 0.00293MPa 转化为相对误差为: Srel=0.00293/4×100%=0.068% 计量标准装置最大重复性误差为 0.068%≤2/3Cu(4)=0.073%,实测结果说明,本检定装置的测量重复性符合 JJF〔军工〕3-2012"国防军工计量标准器具技术报告编写要求"中"5.10.4 计量标准器具的重复性应小于合成标准不确定度的三分之二〞的要求。
九、计量标准器具稳定性 1. (0~6)MPa 的智能数字压力校验仪稳定性考核 为验证本项计量标准的测量稳定性误差, 以一只 0.1 级(0~6)MPa 的智能数字压力校验仪为标准, 对 0.25 级(0~6)MPa 精细弹簧管式压力(编号 LL2388) 表进展检定, ,在 6MPa 处用本计量标准在 2015 年 1、2、3、4、5、6 月份连续 6个月进展测量,每月测量一次,共测 m 个月〔m=6〕 ,每次测得 n 个数据〔n=4〕 分别计算测量平均值nX,计算 m 个平均值的平均值mX,并用贝赛尔公式计算标准偏差mS作为长期稳定性,其中mS为: nX为一次观测时 n 个测量值的算术平均值; mX为 m 次观测结果的算术平均值; 2015 年 1 月 2015 年 2 月 2015 年 3 月 2015 年 4 月 2015 年 5 月 2015 年 6 月 1 6.000 5.998 5.990 5.992 6.000 6.000 2 6.000 6.000 5.994 5.998 5.992 6.000 3 6.002 5.990 5.986 5.990 5.994 5.998 4 6.000 5.996 5.994 5.996 5.992 6.000 - 为验证本项计量标准的测量稳定性误差,以一只 0.1 级(-100~250)kPa 的智能数字压力校验仪为标准,对 0.25 级(0~0.16)MPa 精细弹簧管式压力表(编号为 LL2387)进展检定,在 0.16MPa 处用本计量标准在 2015 年 1、2、3、4、5、6 月份连续 6 个月进展测量,每月测量一次,共测 m 个月〔m=6〕 ,每次测得 n 个数据〔n=4〕 。
分别计算测量平均值nX,计算 m 个平均值的平均值mX,并用贝赛尔公式计算标准偏差mS作为长期稳定性,其中mS为: nX为一次观测时 n 个测量值的算术平均值; mX为 m 次观测结果的算术平均值; 2015 年 1 月 2015 年 2 月 2015 年 3 月 2015 年 4 月 2015 年 5 月 2015 年 6 月 1 0.1594 0.1598 0.1592 0.1598 0.1598 0.1592 2 0.1596 0.1594 0.1594 0.1596 0.1598 0.1594 3 0.1596 0.1598 0.1599 0.1594 0.16 0.1596 4 0.1598 0.1596 0.1594 0.1596 0.1598 0.1594 nX 0.1596 0.1597 0.1595 0.1596 0.1599 0.1594 mX 0.1596 Sm(rel) 0.062% Cu 0.124% 结论 Sm(rel)< Cu 4. (0~25)MPa 的智能数字压力校验仪稳定性考核 为验证本项计量标准的测量稳定性误差,以一只 0.1 级(0~25)MPa 的智能数字压力校验仪为标准,对 0.25 级(0~25) MPa 精细弹簧管式压力表(表编号为LL2389)进展检定,在 25MPa 处用本计量标准在 2015 年 1、2、3、4、5、6 月份连续 6 个月进展测量,每月测量一次,共测 m 个月〔m=6〕 ,每次测得 n 个数据〔n=4〕 。
分别计算测量平均值nX,计算 m 个平均值的平均值mX,并用贝赛尔- 公式计算标准偏差mS作为长期稳定性,其中mS为: nX为一次观测时 n 个测量值的算术平均值; mX为 m 次观测结果的算术平均值; 2015 年 1 月 2015 年 2 月 2015 年 3 月 2015 年 4 月 2015 年 5 月 2015 年 6 月 1 24.94 24.94 24.94 24.94 24.98 24.92 2 24.96 24.96 24.94 24.92 25 24.94 3 24.98 24.96 24.92 24.96 25. 2 24.98 4 25 24.98 24.98 24.94 24.96 24.96 nX 24.9700 24.9600 24.9450 24.9400 24.9800 24.9500 mX 24.9575 Sm(rel) 0.062% Cu 0.109% 结论 Sm(rel)< Cu 5. (0~4)MPa 的智能数字压力校验仪稳定性考核 为验证本项计量标准的测量稳定性误差,以一只 0.1 级(0~4)MPa 的智能数字压力校验仪为标准, 对 0.25 级(0~4)MPa 精细弹簧管式压力表(编号为 ZZ135-3)进展检定,在 4MPa 处用本计量标准在 2015 年 1、2、3、4、5、6 月份连续 6 个月进展测量,每月测量一次,共测 m 个月〔m=6〕 ,每次测得 n 个数据〔n=4〕 。
分别计算测量平均值nX,计算 m 个平均值的平均值mX,并用贝赛尔公式计算标准偏差mS作为长期稳定性,其中mS为: nX为一次观测时 n 个测量值的算术平均值; mX为 m 次观测结果的算术平均值; 2015 年 1 月 2015 年 2 月 2015 年 3 月 2015 年 4 月 2015 年 5 月 2015 年 6 月 - 1 3.998 4 3.994 3.994 3.996 3.998 2 4.002 3.998 3.998 4 3.994 4.002 3 4.002 3.996 3.996 3.998 3.992 4.002 4 4 3.996 3.996 3.998 3.998 4.002 nX 4.0005 3.9975 3.9960 3.9975 3.9950 4.0010 mX 3.9979 Sm(rel) 0.060% Cu 0.109% 结论 Sm(rel) < Cu 十、计量标准器具不确定度的验证 1. (0~6)MPa 的智能数字压力校验仪不确定度验证 为验证本项计量标准的测量稳定性误差,选定一只测量范围〔0~6〕MPa,0.25级精细压力表,压力表编号为 LL2388,用本标准装置的(0~6)MPa 的智能数字压力校验仪进展检定,得到测量结果为y,用国防科技工业 5112 计量站一等活塞压力计进展检定,得到结果为y0,(检定证书标号为),检定结果对照列表如下: 标称值 〔MPa〕 本装置检定结果y〔MPa〕 上级计量站高一级标准装置 检定结果y0〔MPa〕 |y - y0|〔MPa〕 0 0.000 0.000 0.000 0.5 0.500 0.504 0.004 1 1.004 1.002 0.002 1.5 1.500 1.500 0.000 2 1.996 2.000 0.004 2.5 2.492 2.500 0.008 3 2.992 2.992 0.000 3.5 3.496 3.486 0.010 4 3.490 3.986 0.004 4.5 4.492 4.486 0.006 - 5 4.996 4.988 0.008 5.5 5.498 5.490 0.008 6 5.994 5.988 0.006 结论:1〕比对结果最大差值|y - y0|=0.008 Mpa。
2〕本标准装置U=0.132%×6=0.00792MPa 3〕一等活塞压力计的准确度为 0.05%,假定一等活塞压力计的测量结果满足均匀分布,其标准不确定度均为a/3 ,a为仪器允许误差限绝对值,a=0.05%×6=0.003MPa取k=2,故一等活塞的扩展不确定度: U 0=2a/3=0.003464MPa 4〕 202UU =0.008644MPa 5) 经历证有 2020UUyy<,故此装置的总不确定度得到验证 2. (0~1.6)MPa 的智能数字压力校验仪不确定度验证 为验证本项计量标准的测量稳定性误差,选定一只测量范围〔0~1〕MPa,0.25级精细压力表,压力表编号为 LL2386,用本标准装置的(0~1.6)MPa 的智能数字压力校验仪进展检定,得到测量结果为y,用国防科技工业 5112 计量站一等活塞压力计进展检定,得到结果为y0,(检定证书标号为),检定结果对照列表如下: 标称值 〔MPa〕 本装置检定结果y〔MPa〕 上级计量站高一级标准装置 检定结果y0〔MPa〕 |y - y0|〔MPa〕 0 0.000 0.0000 0.0000 0.1 0.100 0.0995 0.0005 0.2 0.200 0.1990 0.0010 0.3 0.300 0.2995 0.0005 0.4 0.398 0.3995 0.0015 0.5 0.500 0.4995 0.0005 0.6 0.598 0.6000 0.0020 - 0.7 0.700 0.7000 0.0000 0.8 0.800 0.8000 0.0000 0.9 0.900 0.8995 0.0005 1 0.999 0.9995 0.0005 结论:1〕比对结果最大差值|y - y0|=0.0020 MPa。
2〕本标准装置U=0.132%×1.6=0.002112 MPa 3〕一等活塞压力计的准确度为 0.05%,假定一等活塞的测量结果满足均匀分布,其标准不确定度均为a/3 ,a为仪器允许误差限绝对值,a=0.05%×1.6=0.0008MPa取k=2,故一等活塞的扩展不确定度: U0=2a/3=0.000924 MPa 5〕 202UU =0.002305 MPa 6) 经历证有 2020UUyy<,故此装置的总不确定度得到验证 3. (-100~250)kPa 的智能数字压力校验仪不确定度验证 为验证本项计量标准的测量稳定性误差,选定一只测量范围〔0~0.16〕MPa,0.25 级精细压力表,压力表编号为 LL2387,用本标准装置的 (-100~250)kPa的智能数字压力校验仪进展检定,得到测量结果为y,用国防科技工业 5112 计量站一等活塞压力计进展检定,得到结果为y0,(检定证书标号为),检定结果对照列表如下: 标称值 〔MPa〕 本装置检定结果y〔MPa〕 上级计量站高一级标准装置 检定结果y0〔MPa〕 |y - y0|〔MPa〕 0 0.000 0.00000 0.00000 0.02 0.0200 0.02005 0.00005 0.04 0.0400 0.04000 0.00000 0.06 0.5990 0.06005 0.00015 0.08 0.7990 0.08000 0.00010 0.10 0.1003 0.09985 0.00018 - 0.12 0.11975 0.12000 0.00025 0.14 0.13985 0.14000 0.00015 0.16 0.16005 0.16005 0.00000 结论:1〕比对结果最大差值|y - y0|=0.00025MPa。
2〕本标准装置U=0.136%×0.25=0.000340 MPa 3〕一等活塞压力计的准确度为 0.01%,假定一等活塞的测量结果满足均匀分布,其标准不确定度均为a/3 ,a为仪器允许误差限绝对值,a=0.01%×0.25=0.000025MPa取k=2,故一等活塞的扩展不确定度: U0=2a/3=0.000029 MPa 4〕 202UU =0.000341 MPa 5) 经历证有 2020UUyy<,故此装置的总不确定度得到验证 4. (0~25)MPa 的智能数字压力校验仪不确定度验证 为验证本项计量标准的测量稳定性误差, 选取一只 0.25 级(0~25)MPa 普通弹簧管式压力表, 压力表编号为 LL2389,用本标准装置进展检定, 得到测量结果为y,用国防科技工业 5112 计量站一等活塞压力计进展检定,得到结果为y0,(检定证书标号为),检定结果对照列表如下: 标称值 〔MPa〕 本装置检定结果y〔MPa〕 上级计量站高一级标准装置 检定结果y0〔MPa〕 |y - y0|〔MPa〕 0 0.00 0.00 0.00 2 2.00 2.00 0.00 4 3.99 4.01 0.02 6 5.99 6.00 0.01 8 7.98 8.00 0.02 10 9.98 9.99 0.01 12 12.00 11.97 0.03 14 14.00 13.99 0.01 - 16 15.99 15.99 0.00 18 18.01 17.99 0.02 20 20.00 19.98 0.02 22 22.00 22.00 0.00 25 24.98 25.00 0.02 结论:1〕比对结果最大差值|y - y0|=0.02MPa。
2〕本标准装置U=0.127%×25=0.031750 MPa 3〕一等活塞压力计的准确度为 0.05%,假定一等活塞的测量结果满足均匀分布,其标准不确定度均为a/3 ,a 为仪器允许误差限绝对值,a=0.05%×25=0.0125MPa取k=2,故一等活塞的扩展不确定度: U 0=2a/3= 0.014434 MPa 4〕 202UU =0.034877 MPa 5) 经历证有 2020UUyy<,故此装置的总不确定度得到验证 5. (0~4)MPa 的智能数字压力校验仪不确定度验证 为验证本项计量标准的测量稳定性误差,选取一只 0.25 级(0~4)MPa 精细弹簧管式压力表,压力表编号为 ZZ135-3,用本标准装置进展检定,得到测量结果为y,用国防科技工业 5112 计量站一等活塞压力计进展检定,得到结果为y0,(检定证书标号为),检定结果对照列表如下: 标称值 〔MPa〕 本装置检定结果y〔MPa〕 上级计量站高一级标准装置 检定结果y0〔MPa〕 |y - y0|〔MPa〕 0 0.00 0.000 0.000 0.4 0.400 0.400 0.000 0.8 0.800 0.799 0.001 1.2 1.199 1.197 0.002 1.6 1.597 1.593 0.004 2 1.998 1.993 0.005 - 2.4 2.396 2.393 0.003 2.8 2.797 2.792 0.005 3.2 3.198 3.193 0.005 3.6 3.597 3.592 0.005 4 4.00 3.995 0.005 结论:1〕比对结果最大差值|y - y0|=0.005 MPa。
2〕本标准装置U=0.127%×4=0.005080 MPa 3〕一等活塞压力计的准确度为 0.05%,假定一等活塞的测量结果满足均匀分布,其标准不确定度均为a/3 ,a 为仪器允许误差限绝对值,a=0.05%×4=0.002MPa取k=2,故一等活塞的扩展不确定度: U 0=2a/3= 0.002309MPa 4〕 202UU =0.005580 MPa 5) 经历证有 2020UUyy<,故此装置的总不确定度得到验证 十一、结论 本项计量标准经过重复性、稳定性考核,不确定度分析和验证,其性能符合有关国家检定规程和国家计量检定系统表的要求,可开展 0.5 级及以下等级相关计量器具的计量检定工作 十二、附录 1. 压力表检定装置重复性考核记录 2. 压力表检定装置稳定性考核记录 3. 检定证书 4. 检定规程 JJG52-2013"弹簧管式一般压力表、压力真空表和真空表检定规程" 5. 压力表检定装置计量器具说明书 。
