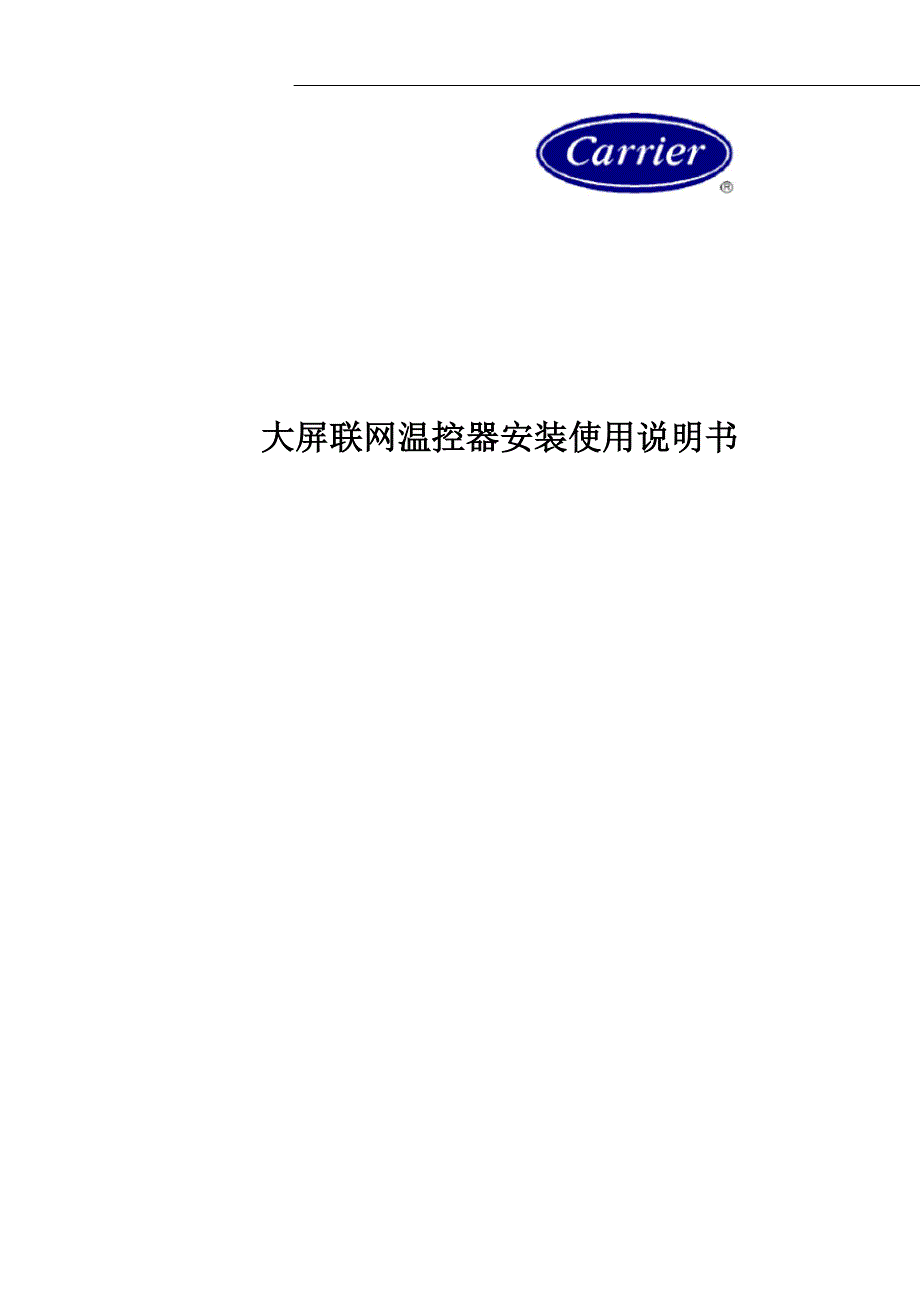

大屏联网温控器安装使用说明书概述TMS710C 系列温控器用于公共建筑、家庭居室等环境的温度控制，温控器通过 控制中央空调分户风机盘管及电动阀等，从而实现对房间温度的控制温控器不仅 符合人们对环境舒适度的要求，又能节省能源，同时能根据计量合理计费，做到多 用多付费，少用少付费一、 产品型号TMS710C二、 特点1. 外观新颖，液晶显示清晰；2. 均采用本地 220VAC 供电；3. 电源采用变压器降压，安全可靠；4. 外壳采用 ABS 阻燃材料三、 主要功能1. 温控器开、关控制；2. 室内温度设定；3. 室内温度显示；4. 手动或自动控制风机三速；5. 制冷、制热及通风模式设定；6. 实时时钟功能；7. 睡眠功能；8. 低温保护功能；9. 防结露功能；10. 温度校准功能；11. 风机是否受控设置功能；12. 键盘锁功能；13. 四时段编程功能；14. 摄氏温度/华氏温度转换功能；15. 制热上限、制冷下限设置功能；16. 风机盘管有效运行时间计时显示功能（联网型）；17. LED 背光（背光型）；18. 背光时间设置功能（背光型）；19. 遥控功能（遥控型）20. 外置传感器温度上、下限设置功能（带外置传感器）；21. 内、外置传感器/双温双控选择功能（带外置传感器）；22. 节能模式进入方式设置功能（带数字输入口）；四、 技术特性1. 工作电压：AC220V, 50/60Hz；允许范围：AC198V〜AC242V2. 自耗功率V2W3. 负载电流V2A4. 设定温度范围：5 °C〜35 °C5. 限温范围：1C〜70 C6. 感温元件：热敏电阻7. 显示精度： 0.5C8. 风机盘管有效运行时间的平均瞬时日差＜20s/d9. 联网节点数： 485联网,推荐节点数不大于32个10. 外形尺寸：90mmx86mmx40mm11. 安装孔距：60mm（标准）12. 接线方式：螺丝固定，建议用1mm2单股铜线五、 结构特征与工作原理5.1 结构特征温控器外观如图 1 所示。
图 1 温控器外形示意图说明：◊ 大屏幕液晶显示：工作状态（制热、制冷、通风）、风机风速、室内温度、 设定温度、电动阀运行状态等◊ 按键：从左向右依次为开关键、工作模式设定键、风速设定键、上键、下 键◊ 红外透光窗：用于红外接收◊ 结构上分上壳、下壳及底座三部分，其中底座里装有电源继电器板5.2 工作原理温控器依据设定的工作状态、风速及温度，根据当前的环境温度，控制中央空 调末端风机及电动水阀的开关，从而达到控制室温的目的联网型温控器可以实现 联网，上位机可以实时读取温控器的状态，也可以改变温控器的状态；同时，联网 型温控器根据具体运行情况，存储有效制冷和有效制热条件下风机各档位有效运行 时间，用户可以通过按键查询，上位机可以读取此运行时间进行计费注：有效制冷是指供水系统水温满足制冷要求，且风机盘管处于制冷的状态 有效制热是指供水系统水温满足制热要求，且风机盘管处于制热的状态六、 安装与调试6.1 安装温控器采用标准86盒预埋安装安装示意如图2所示注意：安装、维修、更换时禁止带电操作切断AC220V电源）螺钉 耐卜引线安装流程：（1）拆除上壳图2温控器安装示意图1） 将一字螺丝刀插入温控器底部的2个对称的卡钩处，向右或向左旋转一字螺丝刀，打开卡钩。
2） 将温控器顶部卡扣推出，拆下上壳（如图示3所示）3） 将上壳与下壳之间的排线从主板的接线插座中拔出图3拆除上壳示意图（2）固定下壳及底座1） 将预埋盒里的引线按照6.2中的接线说明连接到温控器对外接线端子上2） 用螺钉将下壳及底座固定在预埋盒里（如图示4所示）图4固定下壳及底座示意图（3） 将背板的排线插入主板的接线端子（注意：不要用力拉排线以免将排线扯断）4） 安装上壳：1） 先以30°角挂上上壳的两个卡扣，必须挂到位2） 稍用力按于下侧两边处，卡住上壳，安装完毕图5安装上壳示意图6.2 对外接线说明6.2.1 接线图TMS710C系列温控器接线示意如图6至图8所示零线火线©©©©风机高速风机中速—匚机\、— 风机低速 \、 丿火线 —零线V<\(G)(B)(A)(S)(G)(I)图 6 两管制不控阀系统接线示意图零线 火线(S)(G)(I)图 7 两管制两线阀系统接线示意图零线 火线零线关阀线 f匚电动阀开阀线1风机高速风机中速风机'风机低速.丿火线\\\(G)(B)(A)(S)(G)(I)图8 两管制三线阀系统接线示意图6.2.2 温控器对外接线标识火 低 中 高 开 关 零1 2 3 4 5 6 7图 11 TMS710C 系列温控器强电端子示意图表 1 接线端子标识说明端子标识端子说明备注火接父流220V火线强电端子低接风机低速火线端中接风机中速火线端高接风机高速火线端冷接冷水电动阀火线端热接热水电动阀火线端开接开阀线关接关阀线零接交流220V零线A （红线）接485通讯线A端弱电引线B （黑线）接485通讯线B端G （黄线）接485通讯地线I （蓝线）接开关信号线G （黄线）接信号地线S （白线）接传感器信号线6.3 布线方式强电线缆建议使用 BV1.0 单股铜线，不控阀系统布 5根线，两管制两线阀系统布 6 根，两管制三线阀系统、四管制两线阀系统布 7 根。
485 通讯总线采用 1.0mm2 屏蔽双绞线 注意：485通讯地线必须与屏蔽层连接，否则不允许金属线外露，防止与强电短 路6.4 调试6.4.1 设置温控器地址（适用于联网型）安装完后，给温控器加电，在与网关连接之前应首先设置各温控器的地址具 体设置方法参见使用及操作中 8.4 节说明注意：同一网关下的温控器地址不应重复6.4.2 设置终端电阻（适用于联网型）485通讯采用总线连接方式，总线的两个终端应各增加一个120欧姆的终端电阻使用及操作操作共分正常操作、设置操作、查询操作及其它操作四类下面依次进行说明6.5 正常操作开关机：按“：”键一次开机，再按一次关机关机后，风机会低速运行5分钟， 液晶屏闪烁显示倒计时5分钟，若5分钟内按― 键，风机停止运行，液晶屏显 示时钟，再按”键开机常用操作（温度、风速、工作模式）：开机状态下，按囁”键“▼”键、“▲” 键或“M”键中的任一按键均可进入基础设置状态，屏幕显示室内温度及上一次的设 定温度、风速和工作模式，当前设置项符号闪烁按“上”键，依次可以选择自动 “AUTO”、低速“三”、中速“卑”、高速“、”；每按一次“▼”键（降低设定温度） 或“▲”键（升高设定温度）温度变化0.5°C ；按卿”键依次可以选择制热“*”、 制冷“水”、通风“鸟”，5秒内没有按键或按“Q”键保存设置退出。
注：在“AUTO”方式下，风速自动换档，即当室温与设定温度相差1°C时，自 动选择低风速；当室温与设定温度相差2C时，自动选择中风速；当室温与设定温度 相差3C或更多时，自动选择高风速运行注：制热模式下，设定温度受制热上限温度（参见 8.2 中制热上限、制冷下限） 限制；制冷模式下，设定温度受制冷下限温度（参见8.2中制热上限、制冷下限）限 制当达到上限或下限温度值时，液晶屏闪烁显示“ ”6.6 设置操作时钟：开机状态下，按住“M”键3秒进入连续按“M”键，切换小时、分钟、 星期，当前设置项闪烁，按“▼”或“▲”键调整时间按住“M”键3秒或按“°” 键或 10 秒内无按键，保存设置退出四时段编程：开机状态下，按住“M”键3秒进入连续按“M”键，直至显示 温度、时间、编程时段符号“匕”按“品”键，可循环切换星期、编程时段、当 前时间段起始时间小时、起始时间分钟、制热设定温度、制冷设定温度，当前设置 项闪烁，按“▼”或“▲”键调整相应数值按住“M”键3秒或按“ ° ”键或10 秒内无按键，保存设置退出注：星期设置过程中，某一星期闪烁（7 天编程模式，参见编程模式），可对当 前星期进行四时段编程；“Mo、Tu、We、Th、Fr”同时闪烁（5+2天编程模式，参 见编程模式），表示对所有工作日进行四时段编程；“Su、Sa”同时闪烁（5+2天编程 模式，参见编程模式），表示对周末编程。
注：启动编程功能（参见编程启动）后，制冷或制热模式下，将根据当前所处星期及时间段的设定温度值进行控制例如：当时间运行到星期一早上 6:00，则制 冷模式下，由下表可知，当前温控器的设定温度为26°C当某一时间段的设定温度 小于5°C时，温控器进入关机状态星期星期一时间段第一时段第二时段第三时段 厂第四时段起始时间6:008:0018:0022:00制热设定温度20°C18C20C18C制冷设定温度26°C28C26C28C编程妒：开机状态下，按住“M”键3秒进入连续按“M”键，直至显示编 程符号“沁”，同时星期闪烁Su”、“Mo”、“Tu”、“We”、“Th”、“Fr”、“Sa” 循 环显示，表示7天编程模式；“Mo、Tu、We、Th、Fr”和“Su、Sa”交替闪烁，表 示5+2天编程模式按“▼”或“▲”键调整编程模式按住“M”键3秒或按“，” 键或 10 秒内无按键，保存设置退出背光点亮时间：开机状态下，按住“M”键3秒进入连续按“M”键，直至显 示“bl”，同时背光时间“XX”（默认值为10秒）闪烁，按“▼”或“▲”键调整背 光点亮时间，每按一次按键增加或减少5秒按住“M”键3秒或按“，”键或10 秒内无按键，保存设置退出。
注：背光时间设置范围0〜60、FF秒其中，“00”熄灭背光，“FF”背光常亮摄氏温度/华氏温度切换：开机状态下，按住““” + “▲”键3秒，可进行摄 氏温度与华氏温度的显示转换，保存设置睡眠启动：开机状态下，按住“M” + “▼”键3秒，启动（显示“》”）或取 消（无“丁”）睡眠功能，保存设置注：手动操作设定睡眠功能后30分钟方起作用，温度变化1°C,以后每1小时 温度变化1°C睡眠功能默认的设置为低风速运行，制热模式下，设定温度在原设定 温度上降低3°C,制冷模式下，设定温度在原设定温度上升高2C,通风模式下设定 温度不变若睡眠功能起作用，风速便不可以更改，直到取消睡眠功能另外，在 设定睡眠功能之后，更改了设定温度或重新上电，则睡眠功能在重新定时30分钟之 后方起作用通过网络控制温控器进入睡眠模式时没有延时睡眠功能运行 8 小时 或关机后，睡眠功能自动取消编程启动：开机状态下，按住“ £ ” + “▲”键3秒，启动（显示当前时段符 号）或取消（无时段符号）编程功能，保存设置时钟/设定温度显示切换：开机状态下，按住“宀” + “▼”键3秒，在时钟位 置显示时钟或当前有效设定温度，保存设置。
键盘锁：防止由于误操作随意更改设定状态具体操作：在开机且未锁定状态 下，按住“ ”键3秒，直至显示出现“E”，键盘锁定；在开机且已锁定状态下， 按住“ ”键3秒，直至。
