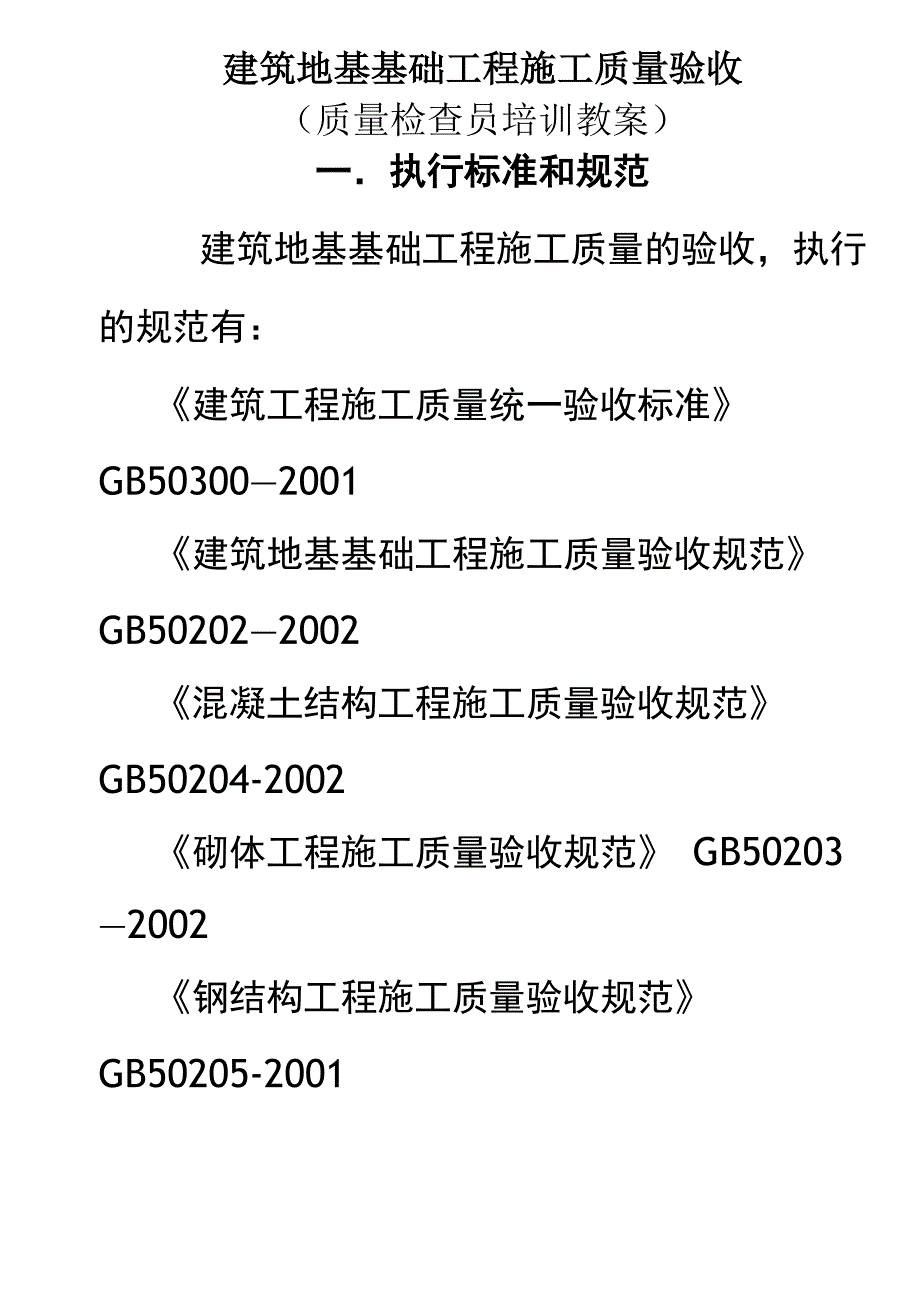

建筑地基基础工程施工质量验收（质量检查员培训教案）一．执行标准和规范建筑地基基础工程施工质量的验收，执行的规范有：《建筑工程施工质量统一验收标准》GB50300—2001《建筑地基基础工程施工质量验收规范》GB50202—2002《混凝土结构工程施工质量验收规范》GB50204-2002《砌体工程施工质量验收规范》 GB50203—2002《钢结构工程施工质量验收规范》GB50205-2001《地下防水工程质量验收规范》 GB502082002《建筑边坡工程技术规范》 GB50330— 2002二．建筑地基基础工程施工质量验收的基本规定（一）收集相关的地质资料和临近房屋和 其他公共设施的调查资料地基与基础工程的施工 ,均与地下土层接 触,地质资料极为重要基础工程的施工又影响 临近房屋和其他公共设施 ,对这些设施的结构 状况的掌握，有利于基础工程施工的安全与质 量，同时又可使这些设施得到保护以往，由 于对地质资料不详或对临近建筑物、公共设施 没有充分重视而造成的基础工程质量事故或 临近建筑物和设施的破坏事故，履有发生施 工前掌握必要的资料 ,做到心中有数是有必要 的因此，在《建筑地基基础工程施工质量验 收规范》GB50202—2002的基本规定一章中 提出了“地基基础工程施工前，必须具备完备 的地质勘察资料及工程附近管线、建筑物、构 筑物和其它公共设施的构造情况 ,必要时应作 施工勘察和调查，以确保工程质量及临近建筑 的安全.施工勘察要点按本规范附录 A 执行。
二）工程实际地质情况的确认 对每项工程而言，建（构）筑物均应进行施 工验槽在什么情况下应进行专门的施工勘察？ 1．工程地质条件复杂，详勘阶段难以查 清时；2．开挖基槽发现土质、土层结构与勘察资料不符时;3．施工中边坡失稳，需查明原因，进行 观察处理时；4．施工中,地基土受扰动,需查明其性状及 工程性质时;5．为地基处理，需进一步提供勘察资料 时；6．建（构）筑物有特殊要求，或在施工时 出现新的岩土工程地质问题时.（三）工程施工施工单位必须具备相应专业资质，并应建 立完善的质量管理体系和质量检验制度四）工程检测从事地基基础工程检测及见证试验的单 位必须具备省级以上建设行政主管部门颁发 的资质证书和计量行政主管部门颁发的计量 认证合格证书检验、检测内容:1．原材料见证检验;2．地基承载力检验；3．预压地基应检查地基土强度及要求达 到的其他物理力学指标 ,重要建筑地基应做承 载力检验;4．桩基单桩承载力和桩身质量检验.（五）地基基础工程分部、分项工程划分建筑地基基础工程分部、分项工程按下表 内容划分见下表.建筑地基基础分部工程还可划分出若干 项子分部工程如：1．土方工程中可分出无支护土方和有支 护土方，各自有若干项分项工程；2．地基 一般分为天然地基和地基处理地基。
地基处理子分部工程 .根据地质和经济情 况地基处理采用的形式分为：灰土地基、砂和 砂石地基、土工合成材料地基、粉煤灰地基、 强夯地基、注浆地基、预压地基、振冲地基、 水泥土搅拌桩地基、土和灰土挤密桩复合地 基、夯实水泥土桩复合地基、砂桩地基等.3．基础工程基础工程的子分部工程分为：桩基、地下 防水、混凝土基础、砌体基础、劲钢（管）混 凝土、钢结构等.在桩基础工程中，桩的形式分为：静力压 桩、先张法预应力管桩、混凝土预制桩、钢桩、 混凝土灌注桩等.基础工程中的地下防水、混凝土基础、砌 体基础、劲钢（管）混凝土、钢结构等子分部工 程的验收，应分别按《混凝土结构工程施工质 量验收规范》GB50204、《砌体工程施工质量 验收规范》GB50203、《地下防水工程质量验 收规范》GB50208、《钢结构工程施工质量验 收规范》GB50205进行验收六）地基基础工程大都是地下工程， 虽有勘探资料，但常有与地质资料不符或 没有掌握到的情况发生因此，基本规定 中规定：“施工过程中出现异常情况时，应 停止施工，由监理或建设单位组织勘察、 设计、施工等有关单位共同分析情况,解决 问题,消除质量隐患,并应形成文件资料”。
待妥善解决后再恢复施工三．地 基（一）一般规定1．所用材料如：砂、石子、水泥、钢 材、石灰、粉煤灰等原材料质量、检验项 目、批量和检验方法，应符合国家现行标 准的规定2．地基结束后，宜在一个间歇期后，进行质量验收，间歇期由设计确定地基 施工考虑间歇期是因为地基土的密实,孔隙 水压力的消散，水泥或化学浆液的 均需有个期限，施工结束即进行验收有不符合实际的可能3．地基加工程,应在正式施工前进行试验段施工，论证设定的施工参数及加效果试验工程目的在于取得数据，以指 导施工4．对灰土地基、砂和砂石地基、土工合成材料地基、粉煤灰地基、强夯地基、 注浆地基、预压地基,其竣工后的结果（地 基强度或承载力）必须达到设计要求的标 准检验数量，每单位工程不少于3点,1000 时以上工程每100时至少应有1点，3000 时以上工程每300时至少应有1点每一 独立基础下至少应有 1 点,基槽每 20 延米 应有 1 点这条所列的地基均不是复合地 基）5．对水泥土搅拌桩复合地基、高压喷 射注浆桩复合地基、砂桩地基、振冲桩复 合地基、土和灰土挤密桩复合地基、水泥粉煤灰碎石桩复合地基及夯实水泥土桩复 合地基,其承载力检验，数量为总数的 0。
5%〜1%,但不应少于3处有单桩检验 要求时，数量为总数的0.5%〜1%,但不 应少于 3 根由于复合地基中桩的施工是主要的， 除强条规定的主控项目外，其他主控项目 及一般项目至少要抽查 20％不是复合地 基的其他地基可随机抽查二）各类型地基的验收对于各类型地基质量检验程序、检验 项目及检验指标，应按规范各节中规定进 行掌握,要知道主控项目（必须合格的项目） 和一般项目的内容各类型地基主控项目 有所不同，施工时应按各自要求的检验内容进行控制如:强夯地基，主控项目的内容为地基强度和地基承载力，这两项必须满足设计要求而落距、夯击遍数、夯点位置、夯 击范围等按一般项目来控制又如：水泥粉煤灰碎石桩复合地基， 主控项目的内容为原材料、桩径、桩身强 度、地基承载力、桩身完整性 ，这些都必 须达到设计要求.!1!桩基础一）一般规定1．桩位的放样允许偏差如下：群桩 20血；单排桩 10伽2．桩基工程的桩位验收，除设计有规定外,应按下述要求进行验收:1）当桩顶设计标高与施工场地标高相 同时,或桩基施工结束后，有可能对桩位进 行检查时，桩基工程的验收应在施工结束 后进行2）当桩顶设计标高低于施工场地标高, 送桩后无法对桩位进行检查时，对打入桩 可在每根桩桩顶沉至场院地标高时,进行中 间验收，待全部桩施工结束，承台或底板 开挖到设计标高后，再做最终验收，对灌 注桩可对护筒位置做中间验收.3．打（压）入桩（预制混凝土方桩、 先张法预应力管桩、钢桩）的桩位偏差， 必须符合下表的规定。
斜桩倾斜度的偏差 不得大于倾斜角正切值的 15％（倾斜角系桩的纵向中心线与铅垂线间夹角)项项 目允许偏差1盖有基础梁的桩：(1) 垂直基础梁的中心线(2) 沿基础梁的中心线100+0 01H150+0 01H2桩数为1~3根桩基中的桩1003桩数为4〜16根桩基中的桩1/2桩径或边长4桩数大于16根桩基中的桩：(1)最外边的桩(2)中间桩1/3桩径或边长1/2桩径或边长注:H为施工现场地面标咼与桩顶设计标咼的距离预制桩(钢桩)桩位的允许偏差(mm)'4•灌注桩的桩位偏差必须符合下表的规定，桩顶标高至少要比设计标高高出 0.5m,桩底清孔质量按不同成桩工艺有不 同的要求,应按验收规范各节要求执行每 浇注50 m3必须有1组试件，小于50 m3的 桩，每根桩必须有1组试件.灌注桩的平面位置和垂直度的允许偏差序 号成孔方法桩径允许 偏差 (mm)垂直度 允许偏差 (%)桩位允许偏差(m)1〜3根、单排桩基 垂直于中心线方向 和群桩基础的边桩条形桩基础沿中心 线方向和群桩基础 的中间桩1泥浆护壁 钻孔桩DW1000 mm±50〈1D/6,且不大于100D/4,且不大于150D>1000 mm±50100+0。
01H150+0.01H2DW500 mm-20<170150D>500 mm1001503干成孔灌注桩-20〈1701504人工挖孔桩混凝土护壁+50<0.550150钢套管护壁+50〈1100200注：1•桩径允许允许的负值是指个别断面2■采用复打、反插法施工的桩，其桩径允许偏差不受上表限制.3. H为施工现场地面标高与桩顶设计标高的距离，D为设计桩径5•工程桩应进行承载力检验.不论什么施工工艺的桩，都要进行承载力检验.这本规范指的是静力压桩、先张法预应力管桩、混凝土预制桩、钢桩、凝土灌注桩等承载力检验的方法：对于地基基础设计等级为甲级或地质条件复杂，成桩质量可靠性低的灌注桩，应采用静载荷试验的 方法进行检验，检验桩数不应少于总数的 1％,且不应少于 3 根，当总桩数少于 50 根 时，不应少于 2 根.6．桩身质量应进行检验.对设计等级为甲级或地质条件复杂，成桩质量可靠性低的灌注桩,抽检数量不应 少于总数的 30%，且不应少于 20 根； 其他桩基工程的抽检数量不应少于总 数的 20%，且不应少于 10 根； 对混凝土预制桩及地下水位以上且终 孔后经过核验的灌注桩，检验数量不应少 于总桩数的 10％，且不得少于 10 根。
每根柱子承台下不得少于 1 根 7．对砂、石子、钢材、水泥等原材料 的质量、检验项目、批量和检验方法，应 符合国家现行标准的规定.8．除前面第 5 条、第 6 条规定的主控 项目外，其他主控项目应全部检查，对一 般项目,除已明确规定外，其他可按 20%抽 查，但混凝土灌注桩应全部检查五．土方工程（一）一般规定 土方工程分两部分，一是土方开挖， 二是土方回填.这一节涉及经济计算、安全的内容这 里不讲了有下面的几项规定要强调:1．当土方工程挖方较深时，施工单位应采取措施,防止基坑底部土的隆起，并避 免危害周边环境2．在挖方前，应做好地面排水和降低 地下水位的工作.3．平整场地的表面坡度应符合设计要 求，如设计无要求时，排水沟方向的坡度 不应小于2%o.4．土方工程施工时，应经常测量和校 核其平面位置、水平标高和边坡坡度.5．对雨季冬季施工还应遵守国家现行有关标准二）土方开挖1．土方开挖前应检查定位放线、排水 和降低地下水位系统2．施工过程中要经常检查平面位置、 水平标高、边坡坡度、压实度、降低地下 水位系统，并随时观测周围的环境变化3．临时边坡的坡度应按验收规范的规 定，根据土质情况选择放坡值。
MT规范》GB50330—2002的规定三）土方回填土方回填要注意以下几个问题1．土方回填前应清除基底的垃圾、树 根等杂物，抽出坑穴积水、淤泥，验收基 底标高如在耕土或松土上回填，应在基 底压实后再进行.2．对填方土料应按设计要求验收后方 可填入填方施工过程中应检查排水措施，每 层填筑厚度、含水量控制、压实程度.填筑 厚度及压实遍数应根据土质，。
