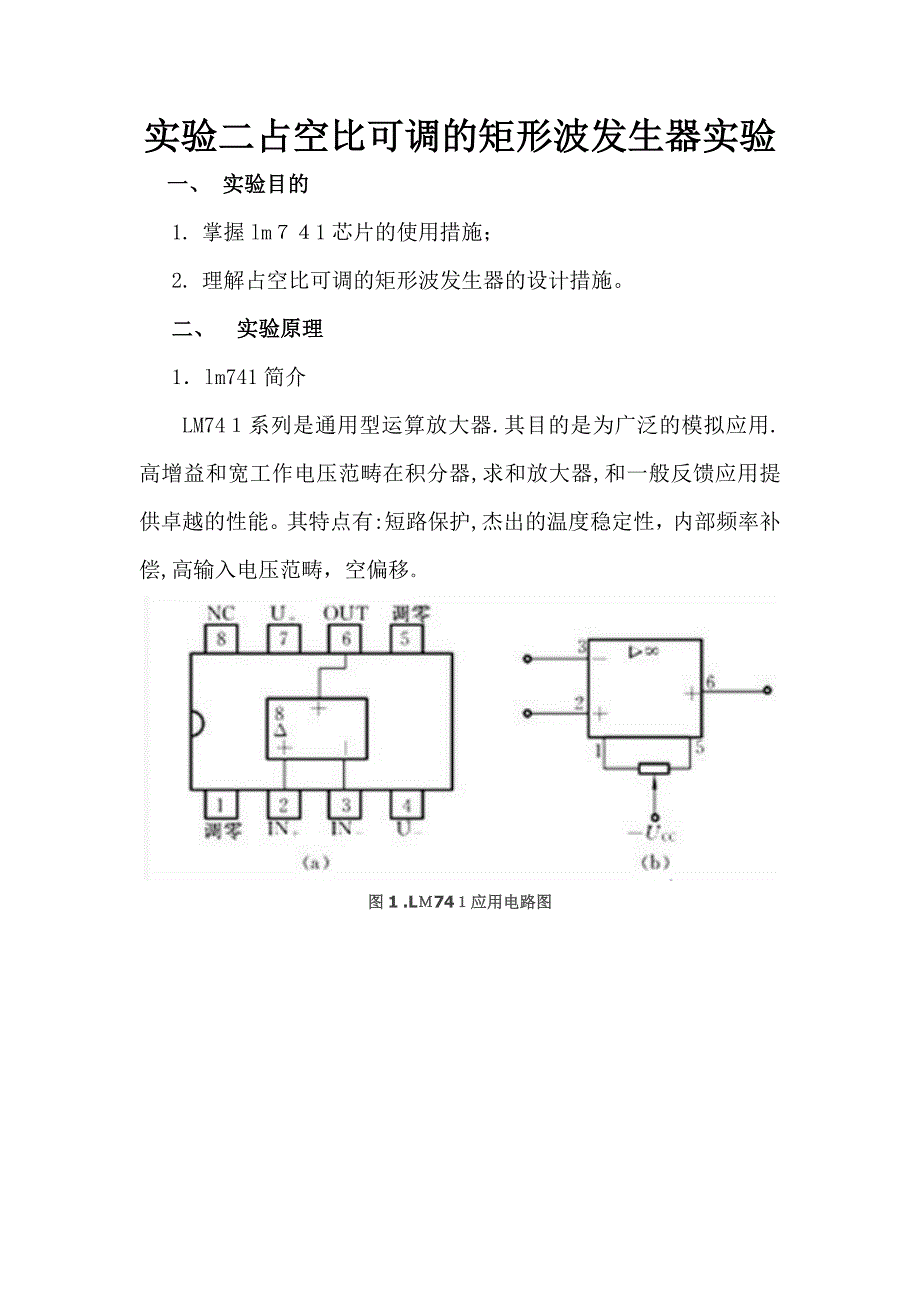

实验二占空比可调的矩形波发生器实验一、 实验目的1. 掌握lm７４1芯片的使用措施；2. 理解占空比可调的矩形波发生器的设计措施二、 实验原理1．lm741简介LM74１系列是通用型运算放大器.其目的是为广泛的模拟应用.高增益和宽工作电压范畴在积分器,求和放大器,和一般反馈应用提供卓越的性能其特点有:短路保护,杰出的温度稳定性，内部频率补偿,高输入电压范畴，空偏移图1 .LＭ74１应用电路图图2.放大器輸出入腳位圖 LM741,LＭ741C芯片引脚和工作阐明1和５为偏置(调零端)，2为正向输入端，3为反向输入端,４接地,6为输出，7接电源,８空脚１输出端Ａ 2反向输入端A 3正向输入端A 4接地 5正向输入端B 6反向输入端B ７输出端B 8电源+741运算放大器使用时需于7、4脚位供应一对同等大小的正负电源电压＋Vdc与-Vdc,一旦于2、3脚位即两输入端间有电压差存在，压差即会被放不小于输出端,唯Op放大器具有一特色,其输出电压值决不会不小于正电源电压+Vdc或不不小于负电源电压－Ｖｄｃ,输入电压差经放大后若不小于外接电源电压＋Vdc至－Vdｃ之范畴,其值会等于＋Vdc或－Vdc，故一般运算放大器输出电压均具有如图3之特性曲线,输出电压于达到＋Ｖdc和-Vdc后会呈现饱和现象。
图3. 放大器输出入电压关系图741运算放大器之基本动作如图4所示，若在非反相输入端输入电压，会于输出端得到被放大的同极性输出;若以相似电压信号在反相输入端输入,则会在输出端获得放大相似倍率后但呈逆极性之信号输出而当对放大器两输入端同步输入电压时，则是以非反相输入端电压值(V1）减去反相输入端电压值(Ｖ２),可于输出端得到(Ｖ1-Ｖ2)通过倍率放大后之输出图４ 放大器基本输出入关系图三 实验内容及实验环节1．运用ｌm７41芯片,设计一种占空比可调的矩形波发生器电路;2．规定画出具体的电路图，能使产生的方波占空比可调，即高电平持续时间与低电平持续时间的比值可调,占空比大概10%～95％;3.(图5仅作参照）运用半导体二极管的单向导电特性,把电容C充电和放电回路隔离开来,再加上一种电位器，便可构成占空比可调的多谐振荡器，如图5所示图5 占空比可调的矩形波发器Ｃ充电时，充电电流通过电位器上半部，二极管VD3,电阻r１;ｃ放电时,放电电流通过Ｒ1二极管VD4电位器的下半部,变化滑动变阻器的重点位置就可以调节矩形波的占空比四．总结本次的实验让我理解原件lm741的工作原理,理解运算电路的基本原理我懂得了一定要将课本上的知识吃透,由于这是做实验的基本。
在教师解说时就会听不懂,这将使我在做实验时的难度加大,挥霍做实验的珍贵时间，在做实验时才去摸索,这将使我极大地挥霍时间,使我事倍功半在做实验时,需要动手实践,清晰每个环节，做实验时,教师还会根据自己的亲身体会，将某些课本上没有的知识教给我,拓宽我的眼界,使我结识到这门课程在生活中的应用是那么的广泛通过这次测试的实验，使我学到了不少实用的知识,更加理解了Prｏteｕｓ的使用，让我懂得了学以致用。
