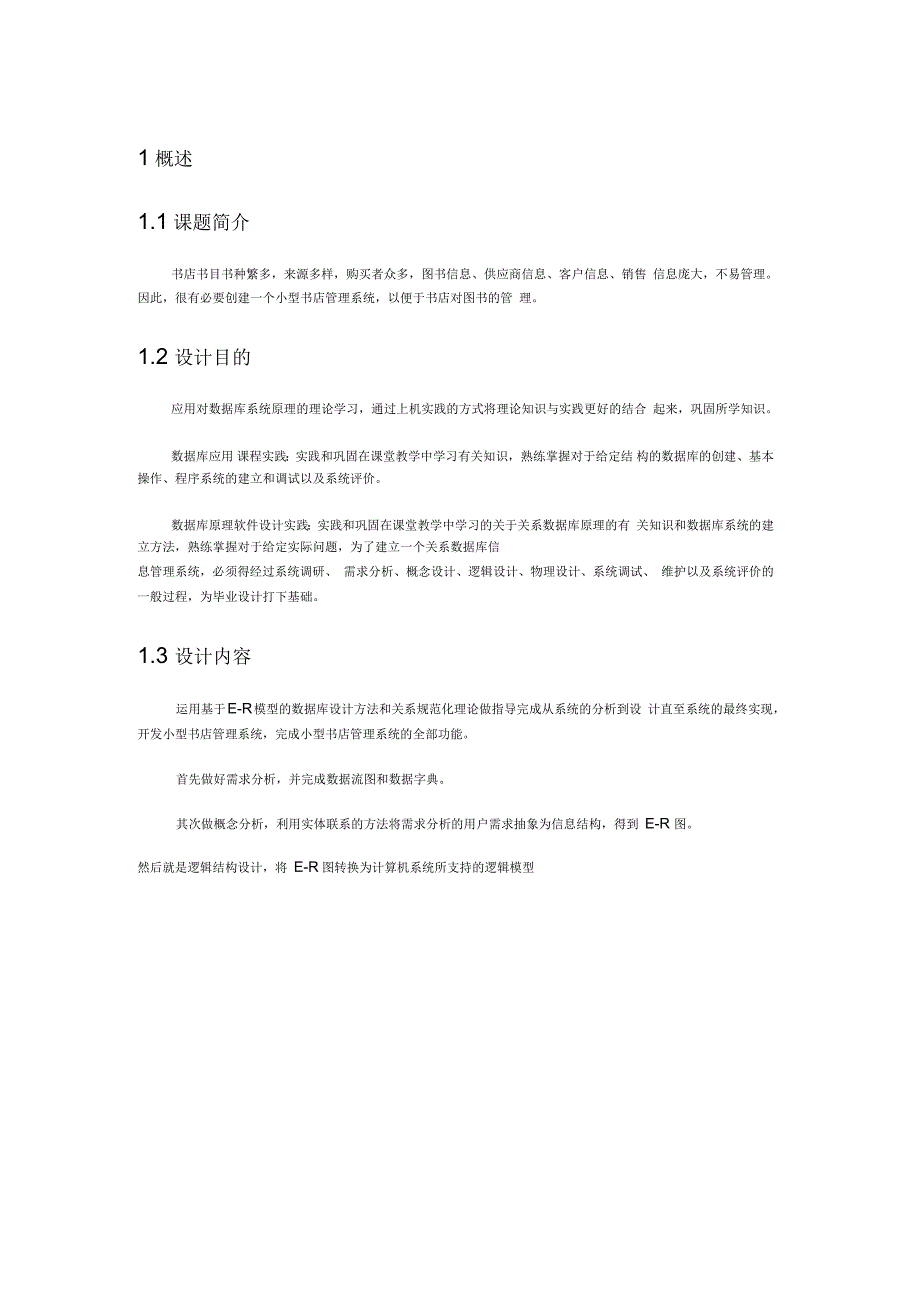

1概述1.1 课题简介书店书目书种繁多，来源多样，购买者众多，图书信息、供应商信息、客户信息、销售 信息庞大，不易管理因此，很有必要创建一个小型书店管理系统，以便于书店对图书的管 理1.2 设计目的应用对数据库系统原理的理论学习，通过上机实践的方式将理论知识与实践更好的结合 起来，巩固所学知识数据库应用 课程实践：实践和巩固在课堂教学中学习有关知识，熟练掌握对于给定结 构的数据库的创建、基本操作、程序系统的建立和调试以及系统评价数据库原理软件设计实践：实践和巩固在课堂教学中学习的关于关系数据库原理的有 关知识和数据库系统的建立方法，熟练掌握对于给定实际问题，为了建立一个关系数据库信息管理系统，必须得经过系统调研、 需求分析、概念设计、逻辑设计、物理设计、系统调试、 维护以及系统评价的一般过程，为毕业设计打下基础1.3 设计内容运用基于E-R模型的数据库设计方法和关系规范化理论做指导完成从系统的分析到设 计直至系统的最终实现，开发小型书店管理系统，完成小型书店管理系统的全部功能首先做好需求分析，并完成数据流图和数据字典其次做概念分析，利用实体联系的方法将需求分析的用户需求抽象为信息结构，得到 E-R 图。
然后就是逻辑结构设计，将 E-R图转换为计算机系统所支持的逻辑模型2需求分析2.1功能分析首先，建立一些基本表（尽可能满足3N）,对大部分基本信息组合、存储；其次通过建立视图实现对冗余数据的有必要保留（查询并计算基本表属性得到新的作为视图属性）并实现对以下基本信息的显示图书信息：图书名称、订购数量、订购时间、订购单价、金额、出版社名称、作者名称；供应商名称等；供应商信息：供应商名称、地址、，联系人；客户信息：客户编号、名称、年龄、性别、累计购书金额等；销售信息：时间、销售名称、数量、销售单价、客户编号、客户名称、金额等在此基础上进行以下目标查询，由于有些查询常用且较复杂，为了简化其应用，所以将它们定义为存储过程查询当月书店销售金额、营业金额；（存储过程）查询某种图书库存数量；（存储过程） 查询当月销量最好的图书信息；（存储过程）按供应商名称查询订购信息；（普通查询）查询购买次数超过 3次的客户信息普通查询）接着根据需要建立触发器、存储过程、索引，实现对数据库的优化最后，进行过程 功能的验证允许具有权限者对数据库进行数据更新和查询等合法操作数据流图用流程图来描述处理过程与数据的关系数据流图如下：图书目录文件1用户购买信息/用户, 图书需求［信息处理顾客购书档案文件购买信息文件 ,出版社档案文件, 防1/LL ■ 供应商供应怎息 ..、.、,图书供应 1———■供鹿商/ .，信息处理, i ： 购买供应汇总文件数据字典用数据字典来描述数据 数据字典如下：数据项:表2.1数据字典数据 项名含义 说明别 名数据 回长 度取值范围取值含义与其他数据 项的逻辑关系图书编号唯一标识每本书char800000000~99999999根据入库时间 先后编号有时与客 户编号作 为主码图书名称唯一标识每种书书 名varchar30有时与供应 商组成主码作者名称每种书的 作者姓名char8出版社名 称每种书的 出版社名称char12供应商名 称唯一标识 供应商char12地址供应商的地址:varchar50供应商的char70000000~9999999联系人通过联系人 书店与供应 商进行沟通char8订购时间每种书的 订购时间datetime应与图书称 与供应商订购单价从供应商处 进货每种书 的每本价格int名称作为的主码 直接关联客户编号唯一标识 客户char8000000000~99999999按购书先后 编R有时与图 书编号作 为主码客户名称客户姓名char8性别客户性别「char2攵男「年龄客户年龄int每年都要增加一岁的销售时间每本书的 销售时间datetime与图书编号 和客户编号销售单价每本书的 销售价格int作为的主码 直接关联数据结构:数据结构名称含义说明组成每种书指具有相同书名的书的集 合的基本信息图书名称、作者名称、出版社名称每本书指图书编号唯一标识的个体的归属图书编号、图书名称「供应商供应商的基本信息供应商名称、地址、、联系人供应基表每种书在何处订购的具体情况图书名称、供应商名称、 订购单价、订购时间客户客户的基本信息[客户编号、客户名称、性别、年龄 ]销售基表每本书被谁买的具体请况图书编号、客户编号、 销售单价、销售时间概念结构设计概念结构设计的方法设计概念结构通常有四类方法：自顶向下，自底向上，逐渐扩张以及混合策略。
本系统采用的是自底向上的方法即首先定义全局的概念结构的框架，然后逐步细化根据自顶向下地进行需求分析然后再自底向上地进行概念设计概念结构设计的步骤第一步：抽象数据；第二步：设计局部 E-R图；第三步：把各分 E-R图综合成总体E-R图，消除各种冲突；第四步：对总体 E-R图进行优化，消除冗余数据和冗余联系；抽象初步数据：（此处与优化后E-R图得由的实体联系属性很有可能不同）实体：图书、供应商、客户联系：图书订购关系、图书销售关系图书与供应商的关系是多对一的关系；图书与客户的关系是多对一的关系属性：图书的属性：图书编号、图书名称、出版社名称、作者名称、供应商名称;主码为图书编号供应商的属性：供应商名称、供应商地址、、联系人；主码为供应商名称客户的属性：客户编号、姓名、性别、年龄；主码为客户编号图书订购关系属性：供应商名称、图书编号、订购时间、订购单价；主码为供应商名称和图书编号图书销售关系属性：客户编号、图书编号、销售时间、销售单价；主码为客户编号和图书编号分E-R图:供应商E-R图:客户E-R图:—— 图书.应笆！建书吵(^22!5^<^wJ^ <^wjr@!加供应商尔电丝崂称客户LC^户会每本书————1:户编，Q售单打/N:户配7）U年客户Jg书名修）Q作者名竺）版社《啰归属——每种书N购—M供应商逻辑设计阶段逻辑设计阶段：将系统化处理（尽量满足 3NF）,E-R模型转换为关系模式，并对给出的关系模式进行关系规范 得到系统全部的关系模式，并标明主键、外键此部分一律采用英文命名。
然后进行用户外模式的设计，针对中国用户，此处用中文命名R模式转换为以下关系模式:1) book(#bname, writer_name, press_name);主键：#bname2) ) everybook (# bno, #bname);主键：#bno外键：#bname3) supplier (#supplier_name, address, telephone, contact);主键：#supplier_name4） customer （#cno, cname, sex, age）;主键：#cno5） book_order（#bname, #supplier_name, #order_time, order_price, order_count）;主键： #bname, #supplier_name, #order_time6） book_sell（#bno, #cno, sell_time, sell_price）;主键：#bno发现这六个关系模式 3N都满足因为元组中都是不可分割的数据，且所有非主属性完 全依赖其主码，且它的任何一个非主属性都不传递于任何主关键字用户外模式设计:基本信息视图的建立：1 .单本销售情况（图书编号，图书名称客户编号，客户名称，销售单价，销售时间）2 .同种销售情况（书名，销售数量，销售金额）；3 .客户信息（客户编号，客户名称、性别，年龄，累计购书金额）；4 .供应商信息（供应商名称，地址，，联系人）；5 .图书订购信息（图书名称，供应商名称，订购时间，订购数量，订购单价，订购金额, 出版社名称，作者名称）；物理设计阶段物理设计阶段：为一个逻辑数据模型选取一个最适合应用环境的物理结构 （存储结构与存取 方法），数据库的物理设计通常分为两步： A、确定数据库的物理结构； B、对物理结构进行 时间和空间效率评价。
建立小型书店管理系统创建数据库 book_shop_management--创建小型书店管理系统create database book_shop_managementon primary ( name ='book_shop_management' , filename ='d:\program files\microsoft sql server\mssql.1\mssql\data\ book_shop_management.mdf' , size =10mb, maxsize =unlimited ,filegrowth= 10%)log on (name ='book_shop_management_log',filename ='d:\program files\microsoft sqlserver\mssql.1\mssql\data\book_shop_management_log.ldf'size =1mb,maxsize =5mb,filegrowth =3%)go截图得:20l3-2(11303. . . n.t_soul. s.I 摘要|cireate dstedoasc k>口口k uhop insmeigeiticnton pt binary (naine= 'LocK^hop^managenieiit',f i Lenan>e=, ri：\ rrocjram fi ip3XmtrTrosofr 3立】1 ,1 \Tnnsril\dar.fl\boo lc_s ho E_iftatiag eme nt, ndf'；S1E&fiiawsiutillrtilted,file^routh=1O^。
