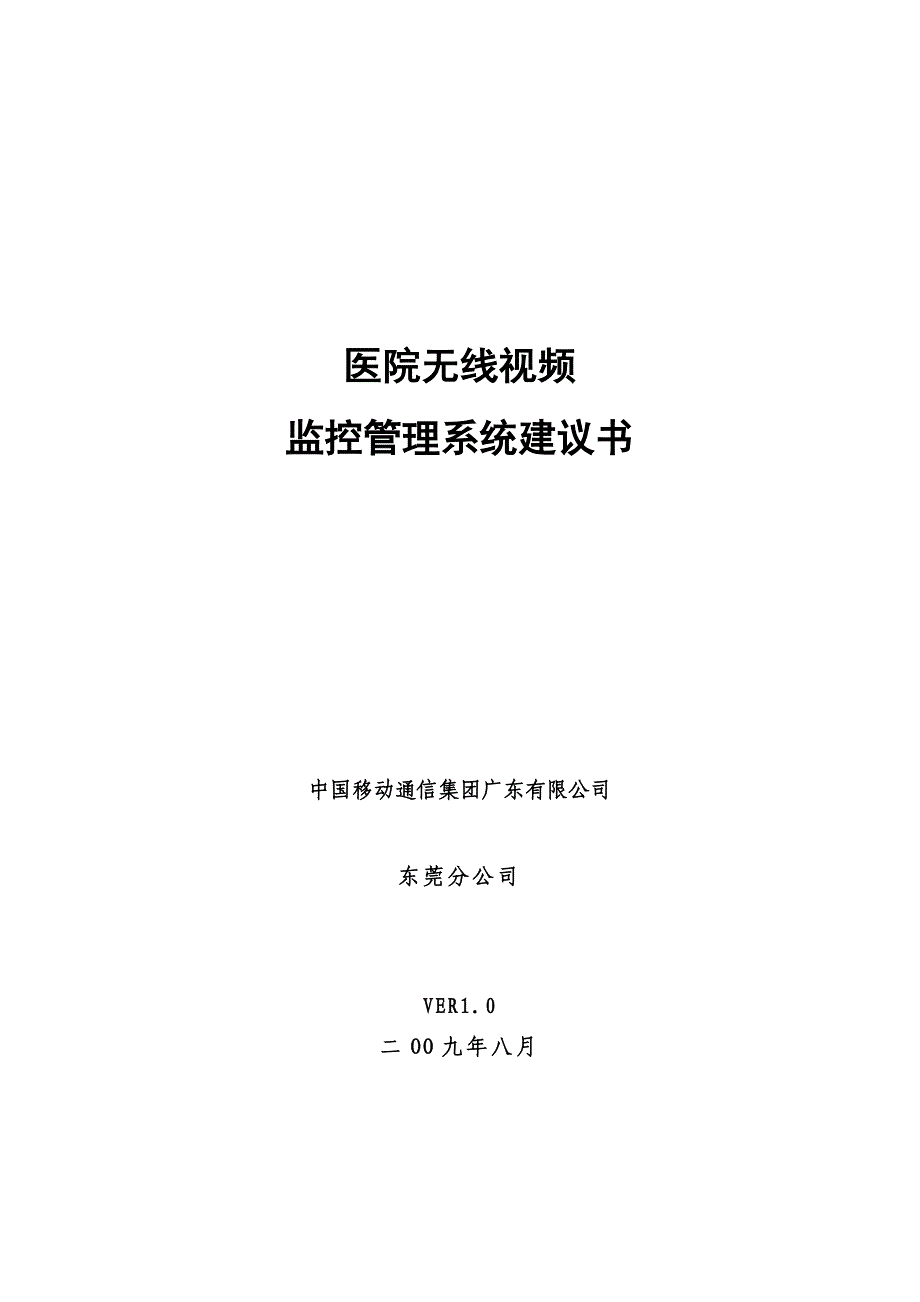

医院无线视频监控管理系统建议书中国移动通信集团广东有限公司东莞分公司VER1.0二OO九年八月一、项目需求目前医院为促进病房的有效管理，需要在各病房内安装视频监控设备，在我们提供的移动专线视频方案中，可以实现移动无线视频监控，为医院的有效管理带来很大的帮助拟为医院安装移动专线视频监控，实现各病房内重要位置的无线监控，利用TD－SCDMA、GPRS、EGDE网络无线视频监控系统，通过在重要地点安装的摄像机，对其进行实时的视频、音频录像，还可以通过控制中心对摄像头进行远程控制，进行摄像头旋转、变焦等动作（需要云台及变焦镜头配合）同时，该系统还提供实时查看及录像保存功能；当发生突发事件时，医院相关领导及医生通过就能看到现场的一个时实状况可为领导提供及时的信息，便于做出正确及时的应急对策及相关的工作部署二、项目优点以提高医院的管理效率，节约能源，以人为本，最大限度地满足就医病人的需求医疗机构建立必要的监控管理系统对其有着重要而深远的意义2.1.可以为病人提供及时、优质、高效、诚信、满意的服务，2.2.可以强化责任，确认护理安全2.3.可以强化服务，和谐医患关系2.4.可以使资源共享，管理集中、高效、便利。
2.5.可以用随时了解医院的相关状况，具有较强的移动性2.6.用户界面统一化，操作简单、方便三、移动视频监控系统优势3.1、标准化：本方案采用的产品均严格遵循国际通用3GPP编解码算法和网络传输标准协议，可实现在网络系统上的图像传输和共享3.2、稳定性：本方案采用的核心设备采用嵌入式操作系统，具有任务单一、响应实时的特点；主要设备采用远程控制，并具备远程功能设置重启功能，保证了系统的长期稳定运行3.3、安全性：本系统完全避免了病毒及其它非法手段的入侵，极大地提高了系统的安全性根据用户的号码或用户名密码进行认证，系统应用软件具有高级用户权限管理模式，避免了超越权限范围的监看、控制、设置，有效避免了非法操作 3.4、可扩展性：本方案采用积木式设计，可以提供更灵活的系统组合，用户可根据需求灵活配置硬件数量当本系统需要变更监控点位、网络客户端数量时，只需增加相应独立的设备即可融入现有系统3.5、易用性：因为主要硬件均采用网络视频编码方式，系统采用IE浏览器界面进入系统平台，操作便捷，并实现智能控制，管理、操作、配置、检索都相当简便3.6、先进性：本系统采用的相关技术与产品均为目前主流应用技术，并保有升级空间，保护用户投资的长期有效。
3.7、经济性：采用移动无线传输为主，大大减少网络硬件传输的的投资成本本系统并充分利用原有监控系统，无须重新布线等投入，便将前期安装的设备视频信号转入本系统平台即可将可以在平台实时监控3.8、兼容性：本系统兼容多种矩阵协议、云台控制协议、网络协议、传输方式四、系统设计方案4.1系统构成:系统分为4个部分，以TD－HOME为核心的前端视频设备采集、移动无线信号传输、移动视频服务器VServer、和PC观看端针对现有网络、数据使用以及现有设备情况，提出该设计方案，方案考虑使用流行的并有前瞻的网络结构设计使用了移动专线、GPRS、EGDE、3G网络、视频采集等多项技术，连接厂区所有部门，在统一的平台下，对现场情况管理、监督过程工作、报警应急的监控管理，排除重大危险源监控、重大事故隐患前端WIFI摄像头接入TD－HOME通过移动GPRS、EGDE、3G网络接入方式接入互联网，通过设置视频转发服务器、使医院有关领导及管理人员可以通过互联网或是对现场进行实时监控及巡查工作4.2、移动视频视频监控传输拓扑图：3G/EGDEWIFI五、移动视频监控设备主要设备及参数 5.1移动视频监控设备序号货物名称参考品牌型号单位数量单价金额规格备注1G3视频监控网关星谷TDHOME-V100套20360072000详见产品参数说明 A系统设备小计=以上各项小计之和72000B人工安装调试费=A×15%10800工程设备免费维护一年C税金=(A+B)×8%6624D工程总造价=(A+B+C)项89424含税价F维护及售后服务费用2400/年提供免费一年维护5.2、设备参数TDHOME 类别 项目 指标 说明 TD-SCDMA HSDPA 最大2.8Mbps下行速率，64上行速率 支持高速浏览上网，收发邮件等互联网操作 兼容性 向下兼容EDGE 无TD信号时自动切换到EDGE网络 无线局域网 标准 802.11b/g 支持最大54Mbps无线局域网接入 安全认证 WPA-PSK,WPA2-PSK 数据加密传输，确保安全 有线网络 LAN 1个局域网接口 支持一台电脑通过有线网络接入 WAN 1个广域网接口 支持有线宽带网络接入 网络接入 DHCP，固定IP方式 支持客户端DHCP，固定IP地址方式接入网络 安防无线网络 Zigbee无线组网 IEEE802.15.4 2.4GHz频率 采用先进的Zigbee 2.4G无线数字传输技术， 应用AES 128位数字加密技术，安全可靠 支持多个Zigbee外设 最多支持多达20个Zigbee终端设备 TDHOME标配2个Zigbee门磁，最多支持20个 视频 视频输入 4路模拟视频输入 可连接4路有线CCD摄像头 视频编码 MPEG4 3GPP标准视频编码 编码尺寸 352*288 (CIF)和 176*144 (QCIF) 独立双码流: PC观看和录像采用CIF编码格式 观看采用QCIF编码格式 音频 音频输入 可外接1路麦克风输入 音频编码 AMR 3GPP标准音频编码 存储 CF卡 随机附送 2G CF存储卡 本地录像码流40Kbps，每秒2帧，4路录像同时支持运动侦测录像20小时。
布防 延时布防 60秒 默认用户按下布防按键60秒后，系统进入布防状态，用户可在这段时间内离开房间而不触发报警 远程布防 通过WAP页面进行TDHOME的布防或撤防 用户可以通过远程布防或撤防 其它 电源 DC 5V 4A 功率消耗 10W 温度 -5 到 45摄氏度 湿度 20 – 80% RH 尺寸 250mm× 170mm× 45mm 重量 1000g G3 无线摄像头类别 项目 指标 说明 摄像头 镜头 1/ 4” CMOS 用于室内 像素 310000 白平衡 自动 曝光模式 自动 增益 自动 可视角度 水平：60度，垂直：45度 焦距 F= 3.6mm 光圈 F2.0 最小照度 1.0Lux 夜视 红外灯 30 夜视为黑白色，白天为彩色对某些材质的颜色会出现偏色（反射波长为850纳米的材料，如某些植物的绿色，衣物的红黑色） 夜视距离 12米 无线局域网 无线局域网 IEEE802.11b/g 1） 最大支持54Mbps，在无线信号覆盖良好的情况下，一个TDHOME可以支持超过10个无线摄像头 2） 与TDHOME之间可以有一堵非承重墙，距离小于 15M 安全认证 WEP,WPA-PSK,WPA2-PSK 与TDHOME之间采用WPA-PSK高强度加密方式 简易配置 WIFI信息的一线同步 通过网线将无线摄像头和TDHOME相连，等待无线摄像头指示灯红灯慢闪3下，即可同步WIFI配置信息 编码 编码 MPEG4 3GPP标准视频编码器 分辨率 640×480 (VGA), 320×240 (QVGA)，176×144（QCIF） 独立 3码流输出： 本地SD卡录像，采用VGA大小，每秒一帧，确保清晰度 PC远程观看现场视频，每秒2帧，采用QVGA尺寸 观看现场视频，每秒8帧，采用QCIF尺寸 最大帧率 30帧/秒 @ 640×480 声音编码 AMR 3GPP标准声音编码 麦克风 内置 高灵敏度麦克风 网络协议 TCP,UDP,IP,ARP,ICMP,DHCP,DNS,HTTP,FTP, SMTP,NTP,PPPOE,DDNS,RTSP,RTP,RTCP 支持内置的3GPP播放器直接观看 （ 支持列表以营业厅办理为准） 存储 Mini SD卡 插入式Micro SD卡，随机附送 2G存储卡 本地录像码流50Kbps，每秒1帧，可支持运动侦测录像60小时。
运动录像 运动侦测 录像 支持用户自定运动侦测灵敏度设定 与TDHOME的布防联动，用户布防后60秒后，对超过灵敏度设定的运动进行报警并录像 其它 电源 DC 5V 4A 功率消耗 五、移动视频监控系统监控平台5.1、观看端通过WAP页面，选择观看点目录，使用内置的流媒体播放器，如Nokia和Motorola等中内置的Realplayer进行观看当前主流基本上都支持3GPP流媒体观看，同时未来3G全部支持3GPP流媒体观看5.2、监控中心：每个授权用户都可以观看 基于互联网的监控中心，集成多画面，云台控制，历史录像回放，远程控制于一体。
