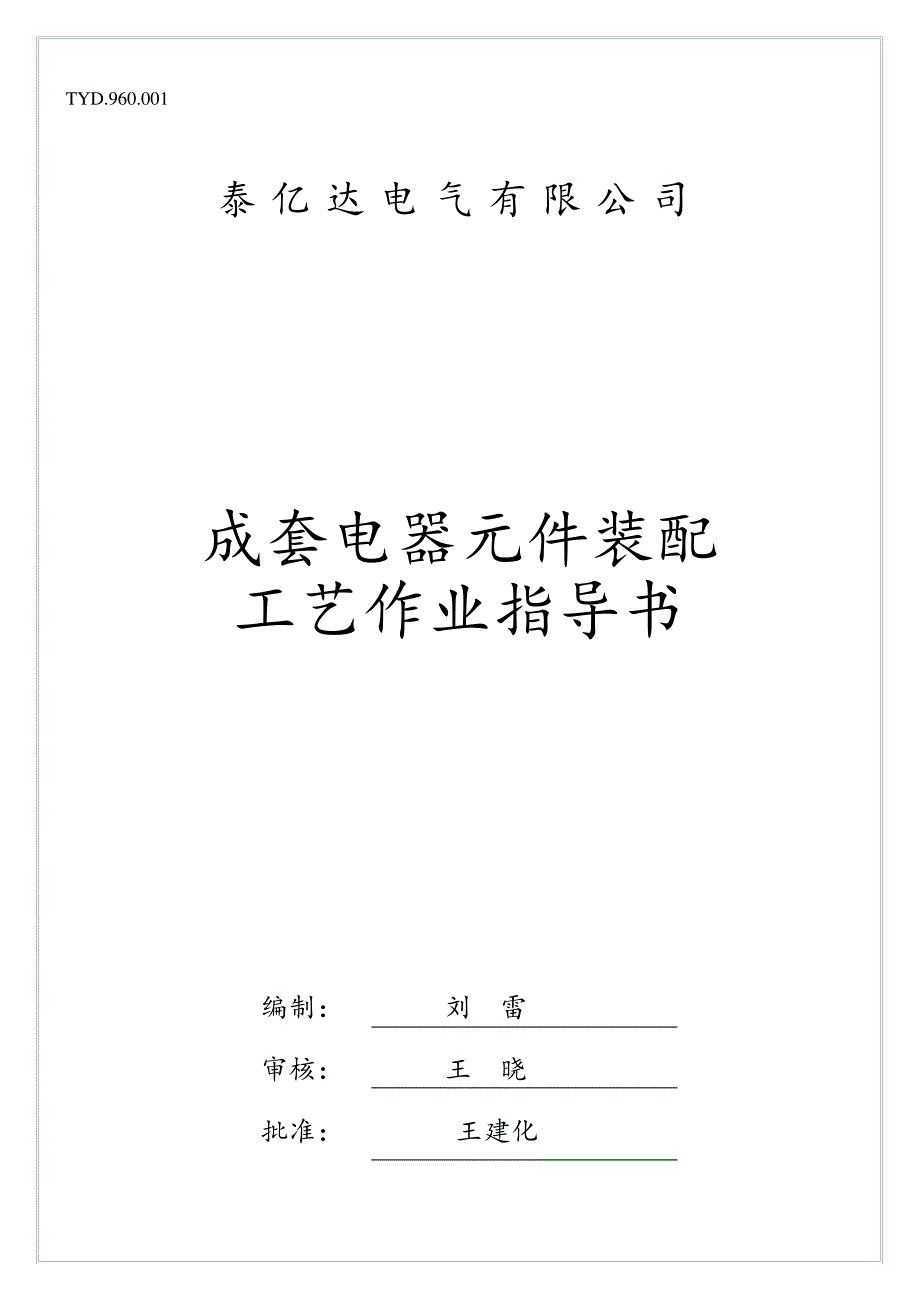

TYD.960.001 泰 亿 达 电 气 有 限 公 司 成套电器元件装配 工艺作业指导书 编制： 刘 雷 审核： 王 晓 批准： 王建化 1、主要内容与适用范围 1.高低压成套开关设备、配电板的电器配件及零部件装配定过程和方法 1.2 适用于各种型号的低压成套配电装置，的电器配件及零部件装配 2、主要设备及工具 常用装配工具 3、工艺准备 3.1 各种电器组件必须经过认真检查，且附有合格证标志或标签的，无损坏现象，方能进行安装 3.2 核实电器组件规格与规范要求是否相符 3.3 准备所有的安装零件及紧固件 4、工艺过程及要求 4.1 按规范要求核对箱体及电器配件 4.2 刀开关的安装 4.2.1 按照不同规格，先装刀开关手柄，对准上下孔旋转螺栓务使操作手柄在垂直位置 4.2.2 装刀开关，先用与孔相符的螺钉，按规范或规范要求进行装配刀开关和操作手柄垂直方向中心距的公差为 1.5mm 4.2.3 刀开关底座是石棉板等经纸绝缘衬垫，安装时要复平装准，不允许硬撬 4.2.4 刀开适用范围关经校正后应灵活可靠，合闸时刀片与静触座应垂直，三相要求同时接触，不同时接触不大于 2mm。
4.2.5 刀片与静触座涂上适量凡士林，然后装上灭弧罩，夹子应卡紧，操作刀开关时，不允许灭弧罩脱落 4.3 自动空气开关的安装 4.3.1 按规范要求，分清板前还是板后安装 4.3.2 开关安装在角钢支架上时，结构必须平坦，不应使底座受力而损坏，开关安装要垂直平整，不可倾斜 4.3.3 如开关与面板开孔相配合时，手柄边框必须在面板开孔内，开关前后位置应使手柄边框不低于面板内侧平面，否则进行调整 4.4 框架式自动空气开关的安装 4.4.1 安装时检查自动空气开关的规格是否符合要求 4.4.2 安装自动空气开关的结构必须平整，安装时自动空气开关处于垂直位置，用螺栓固定，并须可靠接地 4.4.3在安装时灭弧室至电源部分和接地部分的喷弧距离应小于说明书所列数据 4.5 组合开关的安装 4.5.1 按规范要求，分清板前、板后安装 4.5.2 开关板前安装，直接按照开关底架开孔在大小，选用相应螺钉紧固到开关板上 4.5.3 开关板后安装，先旋下开关转轴的固定支头螺钉，脱出胶木后柄，将开关紧固在支架上，最后装上后柄 4.5.4 当开关紧固，装上胶木手柄后，需旋转手柄，检查开关的转动部分应灵活可靠，不应有卡住或停留在中间位置的现象。
4.5.6 开关的规格字样应正视朝下，并使开关的通断位置与铭牌符号一致 4.6 熔断器的安装 4.6.1 先按照熔断器底座安装孔大小：选用相应规格的螺钉，进行安装，须装准，不能有倾斜，熔断器底盘必须垫弹性纸垫圈或橡皮垫圈，螺钉的紧固以弹簧垫圈压平为准，以免过紧使熔断器底座破裂 4.6.2 不同规格的熔断器上椿头，当须用一母排连接时，应使上椿头螺孔装在一 条直线上，同时用衬垫将小规格熔断器底座垫高与大规格的熔断器底座一般齐 4.6.3 熔断器座安装时组装方向，一律规定缺口向上 4.6.4 按图要求，装上熔芯，熔芯的信号装置应朝上或朝外，以便观察 4.6.5 安装熔芯时，用手柄所向插入熔断器座内，如大电流熔芯（600A） ，用手推不进时，允许用木榔头轻轻敲入熔断器座内，但不得损伤熔芯 4.7 各种接触器、继电器、互感器的安装 4.7.1 按各个电器组件安装孔大小及数量，配上一定规格及数量的紧固件，安装到开关板上，须装准不能倾斜，且符合元件本身的安装技术要求 4.7.2 安装热继电器时，热继电器与相邻的电器元件之间应保持不小于产品说明规定的间距 4.7.3 热继电器应垂直安装，盖板向上，严禁倒装。
4.7.4 在接触器的前方和上方应保持规定的飞弧空间 4.8 门锁装配应该转动灵活，并使锁上门后没有晃动及撬角现象 4.9 装接地螺栓和接地符号时，必须清除地螺母表面的绝缘层（油漆）和黄锈并涂上中性凡士林后，才可以进行装配，使其可靠接地 4.10 铭牌装配应平整，不歪斜，铭牌字迹应清晰（单回路的额定电流值，可参照电路中最小额定电流值的电器元件而定，并应从标准规定的系数中选取） 4.11 选用的绝缘子不能有破裂及表面磨损现象，以免影响绝缘性能 4.12 装配用之零件紧固件，均应有良好的防蚀层，螺钉在弹簧垫圈压平、螺母旋紧后，螺钉伸出螺母 2 至 5 牙 4.13 装配用的镀锌件，经加工后，必须再进行镀锌处理 4.14 装配用的环氧玻璃板，布质层压板的零部件必须经绝缘浸渍处理 4.15 所有电器配件安装应牢固 4.16 各种电器配件，凡属于用户自行接线的椿头，必须配全紧固件和接线螺钉， 所配紧固件都应拧紧，以免在运输过程中脱落 4.17 紧固件装配时，垫圈光洁表面放外侧，装配相同电器配件应采用同一品种的紧固件进行安装，在拧紧进紧固件过程中，不的拧毛或损坏镀层 4.18 在装配过程中，应密切注意，不应对台架或电器配件的油漆及镀层有砸碰撞等现象，以免损伤产品的外观。
4.19 电器配件的搬运，应小心轻放，以确保配件完好无损 4.20 标记牌 4.20.1 按照规定的要求，在电器元件附近的金属构件上或元件本身，贴标记牌 4.20.2 标记牌字体应端正，字迹应清晰 4.20.3 标记牌打字内容符合规范贴在易于观察的位置，配置整齐美观 4.21 装 配结束后，应自检一次，并清除不必要的杂物，做好清洁工作，符号要求后，报质检可检验 。
