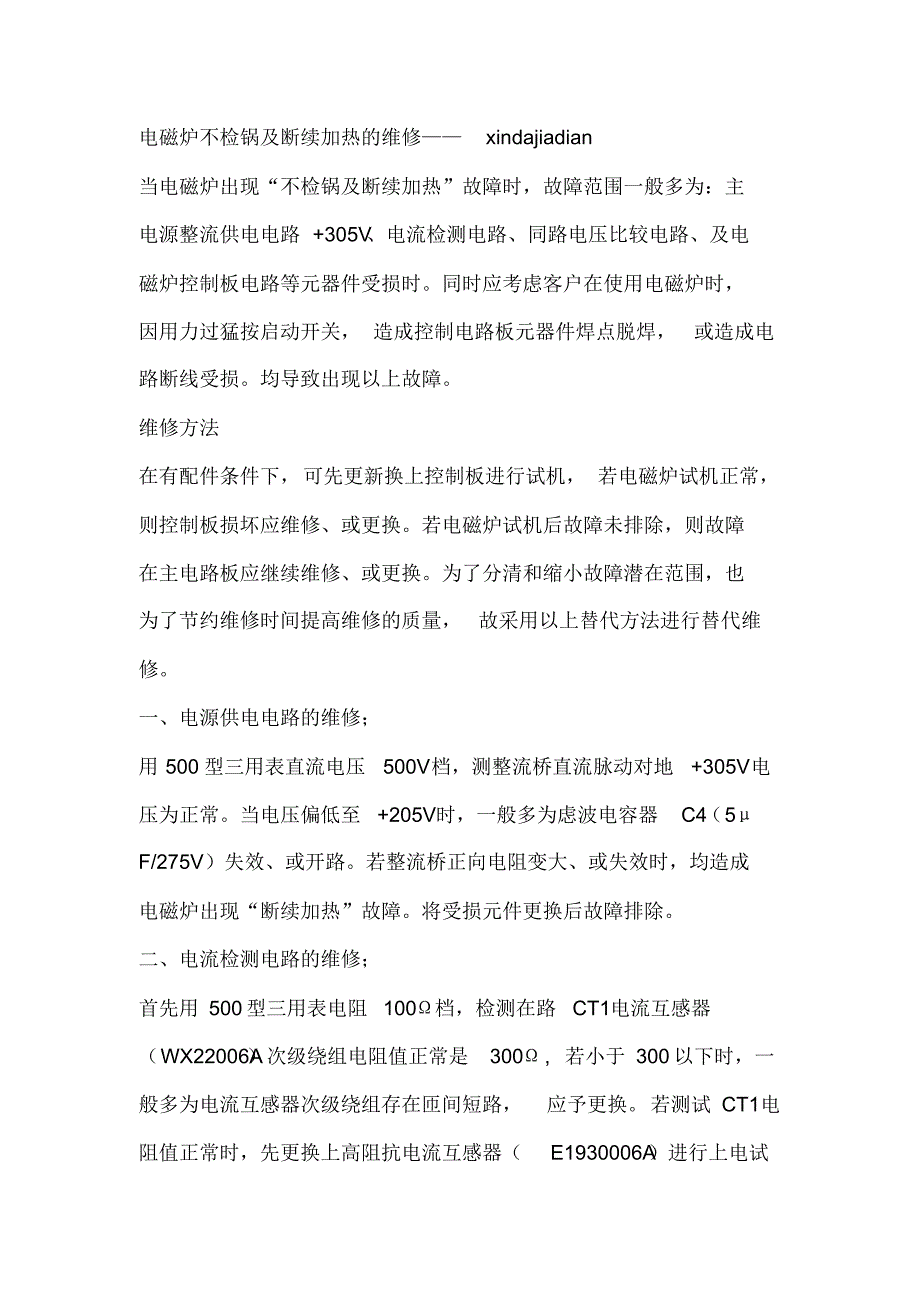

电磁炉不检锅及断续加热的维修——xindajiadian 当电磁炉出现“不检锅及断续加热”故障时，故障范围一般多为：主电源整流供电电路 +305V 、电流检测电路、同路电压比较电路、及电磁炉控制板电路等元器件受损时同时应考虑客户在使用电磁炉时，因用力过猛按启动开关， 造成控制电路板元器件焊点脱焊，或造成电路断线受损均导致出现以上故障维修方法在有配件条件下，可先更新换上控制板进行试机， 若电磁炉试机正常，则控制板损坏应维修、或更换若电磁炉试机后故障未排除，则故障在主电路板应继续维修、或更换为了分清和缩小故障潜在范围，也为了节约维修时间提高维修的质量，故采用以上替代方法进行替代维修一、电源供电电路的维修；用 500 型三用表直流电压500V档，测整流桥直流脉动对地+305V电压为正常当电压偏低至+205V时，一般多为虑波电容器C4 （5μF/275V）失效、或开路若整流桥正向电阻变大、或失效时，均造成电磁炉出现“断续加热”故障将受损元件更换后故障排除二、电流检测电路的维修；首先用 500型三用表电阻 100Ω档，检测在路CT1电流互感器（WX22006A）次级绕组电阻值正常是300Ω, 若小于 300以下时，一般多为电流互感器次级绕组存在匝间短路，应予更换。
若测试 CT1电阻值正常时，先更换上高阻抗电流互感器（E1930006A ）进行上电试机 30 分钟若正常即故障排除整机恢复正常若故障未排除应把CTI（WX22006A）按原样重焊上应继续检查电流检测电路，整流二极管D11 、D12 、D13 、D14及电容 C19、EC2 、C104是否漏、开路、爆裂受损均造成以上故障，将受损元件更换后故障排除二、电压同步比较电路的维修；1、将同步电压比较电路，比较器（U2B ）第 7 脚同相输入端取样电阻R13 （240KΩ/1W）拆下，在电阻 R13位臵上焊接入电阻（ 150KΩ/2W ）后上电试机 30 分钟，若正常故障排除可以正常使用试机后故障未排除，应把改动元件按原电路进行恢复 2、将同步电压比较电路（U2A ） 第 6 脚反相输入端取样电阻R11 （240KΩ/1W） 与加热线盘 OUT2相联处断开断开后电阻 R11用跨接线与电压检测电路中整流二极管D10正极相联接联接后上电试机30 分钟，若正常故障排除可以使用三、控制电路板的维修；当控制板元器件受损时，电磁炉会出现“断续加热”故障 1 、用500型三用表直流电压10V档，测整机 CPU 芯片供电对地 +5V电压为正常。
若电压低于 +4.8V 以下时，是 LM7805 、C91 、EC101 、或 CPU 芯片存在漏电、击穿等损坏 2 、测控制板供电电压是否正常，同时还应注意测控制板上开关按钮、 及电路是否存在漏电， 若漏电应对控制板上油污粉尘应进行清除可用“香焦水”刷洗去油污粉尘待干后即可上电试机，若正常，则故障排除可以使用 3 、若故障末排除时，应对控制板上所有元器件焊点进行“补焊、重焊”必要时借助维修助焊剂再进行“补焊、重焊”四、电磁炉出现“断续加热”故障维修小结：1、美的电磁炉 05 年标准通用板 MC-IH-M00 、MC-IH-M01 、MC-IH-M02 ，是在 04 年 MC-EF1816 主电路板 YK/PSY195-M 基础上改进，控制原理基本与 04 年是一致改进后 1、供电方式由变压器改为开关电源2、将 CPU 芯片改为控制板上 3、同步电压检测电路取样电阻改为多串联以减少该电路的故障率4、并规定主电路与显示插口顺序、统一电流、电网电压、锅具、IGBT温度检测电路技术参数2、由于客户使用电磁炉不当、厨房环境卫生差、及长期通电待机等原因给电磁炉电路带来一些故障； 1 ）、电网电压供电质量不良使LC电路 IGBT受损。
2 ）、长期通电待机使开关电路电源芯片受损3）、厨房环境卫生差“小蟑螂”窜入机内使电源芯片、IGBT受损4）、将加热食品放上电磁炉上电开机后“走人”，使加热食品的汤水流入机内使电源芯片、IGBT等电路受损3、在维修任何品牌电磁炉，若出现“断续加热”故障时应检测整机+305V 、+18V 、+5V对地电压是否正常，若正常测同步电压检测电路比较器，其同相输入端对地电压应大于反相输入端对地电压的+0.2V切记！4、当整机 +305V 、+18V、+5V对地电压正常及同步电压检测电路比较器，其同相输入端对地电压应大于反相输入端对地电压的+0.2V均正常时，若故障未排除请更换该机的高压滤波电容器、 及整流桥5、由于电磁炉，长期通电待机使机内同步电压检测电路取样对地分压贴片电阻，出现过热、阻值变大导致电磁炉出现“断续加热”故障在美的 MC-SH2115 电磁炉，时有发生一般常见故障为；1）、当比较器 LM339第 7 脚同相输入端对地电压与第6 脚反相输入端对地电压+4V相近时，则贴片电阻 R17 、 R52阻值变大2） 、 当比较器 LM339第 7 脚同相输入端对地电压与第6 脚反相输入端对地电压 +4.3V 相近时，则贴片电阻 R18 、R19阻值变大。
将变大贴片电阻更换后整机恢复正常该例适用于维修美的MC-IH-M00 、MC-IH-M01 、MC-IH-M02标准通用板出现“断续加热”故障时参考电磁炉不加热，间歇加热的必杀妙招美的电磁炉这几个故障最主要的就是同步电路，检修方法，查同步电路，很简单，大部分美的电磁炉都在LM339的6，7 脚，要正常有一个黄金数据点，就是7 脚电压必须比 6 脚至少高 0.2V, 哪怕只高 0.17V 也会出现奇怪的故障你查那些大电阻虽然看起来是正确的，但你不要忘记了下面那个几K的电阻，哪怕只升高了 2K，也会改变 6，7 脚之间的电压差而几K的误差往往正好在万用表的误差范围之内 所以用万用表检查往往是好的，而且一般也认为这个电压肯定是正确的但实际上，这正是关键所在对于我们维修人员来说要找到精确的五环电阻几乎是不可能完成的任务，所以有时候就要灵活更换了还有要说明的是，同样6，7 脚的电压差也不要相差太多，否则会出现更古怪的故障有许多电磁炉与美的的这个特点很相似，但也有很不一致的， 比如万利达电磁炉就不是这样它是另一种很有特色的电磁炉很多修理人员往往关注的是一些关键点的电压值，但对于电磁炉来说更重要的是电压差。
这个同步电路就是如此如果理解了这一点就能够修理好很多故障，完全不用电路图就能够轻松快速修理好大部分问题。
