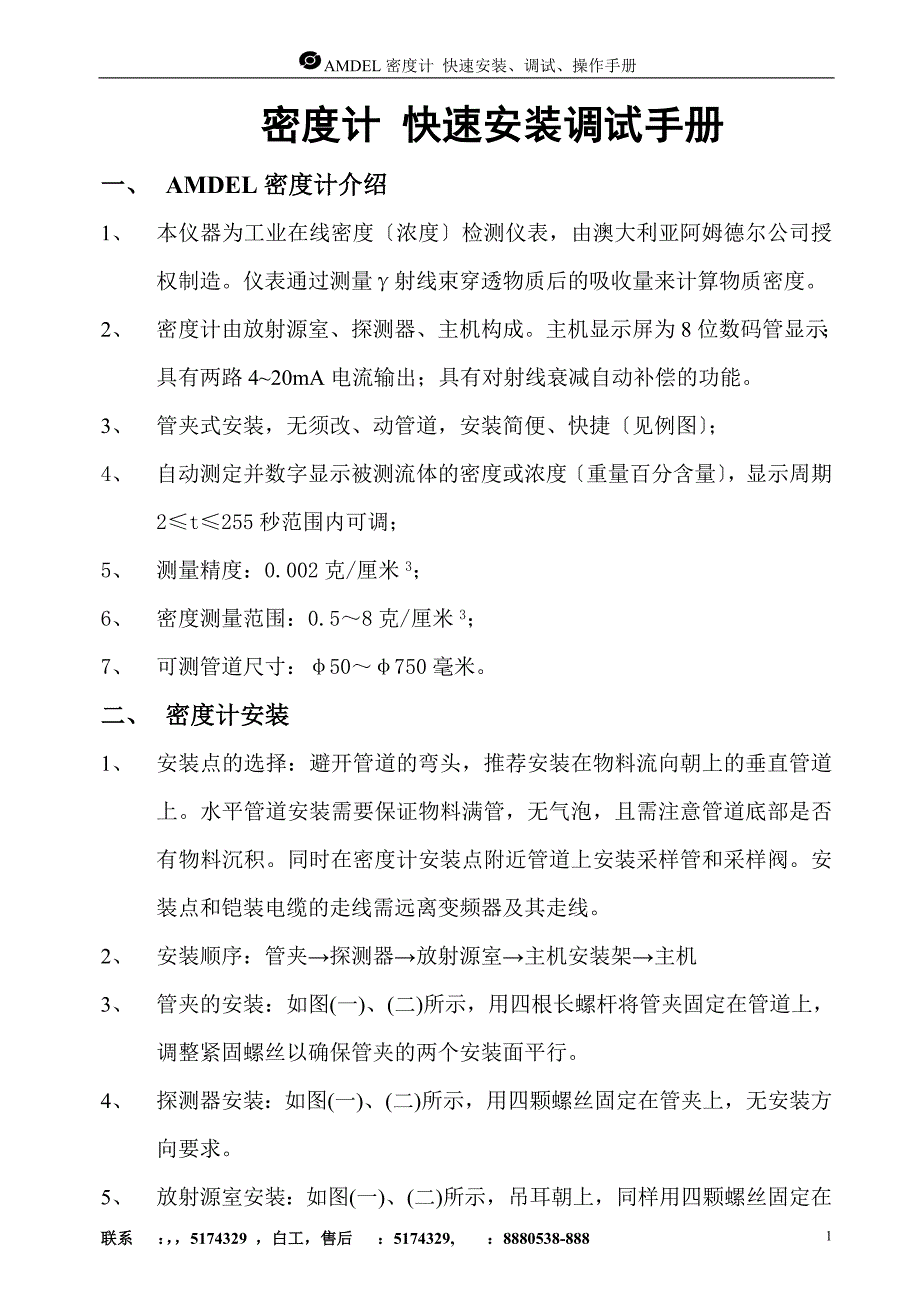

AMDEL密度计 快速安装、调试、操作手册 密度计 快速安装调试手册一、 AMDEL密度计介绍1、 本仪器为工业密度〔浓度〕检测仪表，由澳大利亚阿姆德尔公司授权制造仪表通过测量γ射线束穿透物质后的吸收量来计算物质密度2、 密度计由放射源室、探测器、主机构成主机显示屏为8位数码管显示；具有两路4~20mA电流输出；具有对射线衰减自动补偿的功能3、 管夹式安装，无须改、动管道，安装简便、快捷〔见例图〕；4、 自动测定并数字显示被测流体的密度或浓度〔重量百分含量〕，显示周期2≤t≤255秒范围内可调；5、 测量精度：0.002克/厘米3；6、 密度测量范围：0.5～8克/厘米3；7、 可测管道尺寸：φ50～φ750毫米二、 密度计安装1、 安装点的选择：避开管道的弯头，推荐安装在物料流向朝上的垂直管道上水平管道安装需要保证物料满管，无气泡，且需注意管道底部是否有物料沉积同时在密度计安装点附近管道上安装采样管和采样阀安装点和铠装电缆的走线需远离变频器及其走线2、 安装顺序：管夹→探测器→放射源室→主机安装架→主机3、 管夹的安装：如图(一)、(二)所示，用四根长螺杆将管夹固定在管道上，调整紧固螺丝以确保管夹的两个安装面平行。
4、 探测器安装：如图(一)、(二)所示，用四颗螺丝固定在管夹上，无安装方向要求5、 放射源室安装：如图(一)、(二)所示，吊耳朝上，同样用四颗螺丝固定在另一面管夹上，安装完毕后将放射源室手柄开到全开位置6、 主机安装架的安装: 安装架墙挂，离地1.2米左右，用四颗膨胀螺丝固定7、 主机安装：主机安装在枯燥环境，且与探测器距离在3~15m以内卸下主机反面六颗固定螺丝后，对准主机安装架上相应的固定孔，插入，拧上固定螺丝即可密度计安装示意图(一) 密度计安装示意图(二) 三、 密度计操作1、 两种操作模式l 校正模式：在此状态下可以修改数据，标定仪表将主机电源开关左侧的CALIBRATE/RUN白色钮子开关打至CALIBRATE，仪表显示：进入校正模式 l 运行模式：密度计进入运行状态，可实时显示密度值或百分浓度值将CALIBRATE/RUN白色钮子开关打至RUN。
仪表显示 ： 等待十几秒显示密度值或百分浓度值2、 键盘介绍密度计共有16个按键，有的按键分为上下两档，通过转换键SHIFT来转换SG2T3RESETCR1键盘布局VOLSSGL5STD6M4SHIFTLOAD0mA.HI8N9LO7SMF%CLEAR键盘操作参数的修改可通过键盘操作来完成前六位 显示参数的数值后两位显示参数存贮地址查看、修改参数时，首先将CALIBRATE/RUN白色钮子开关打至CALIBRATE现以参数S1为例说明键盘操作RESET〔“+〞表示先按住第一个键不放，再按另一个键〕如果按键出错那么会显示 此时只需按 键 ，即可退回到待机状态 ，重新调出参数修改即可修改参数：现以把参数S1修改为30000.0为例说明键盘操作变量键盘操作步骤显示备注S1调出参数STD6++CR1SHIFTSHIFTCR1调出的参数值是随机的，可以为任意值，例如左图所示S1为：1000．00修改参数直接按数字键修改，缺乏的位用小数点和零补存贮参数+LOAD0SHIFT只查看参数〔不修改〕：变量键盘操作步骤显示备注S1调出参数查看STD6++CR1SHIFTSHIFTCR1调出的参数值是随机的，可以为任意值，例如左图所示S1为：1000.00不修改退回到待机状态RESET其他参数的修改方法和S1相同，都分为调出参数、修改参数、存储参数。
〔详见说明书第8页〕四、 密度计参数操作与含义主机最后两位或一位显示的字符为参数代码RESETLOAD0SHIFT+调出参数出后，可直接按数字键修改参数，修改完后按 存贮调出参数出后，查看参数不修改，按 退出变量显示代码调出参数含义出厂值单位CrSHIFT+T3 SHIFTLOAD0+探头接收的实时计数率〔信号〕个/秒SGSHIFTSG2+矿流密度1.20232克/厘米2PSSMF%矿流重量百分浓度33.5718%SMFSMF%+SHIFT矿流固体质量流量145.238吨/小时S1CR1SHIFT+SHIFTSTD6+CR1实时计数率平均值1000.00个/秒S2SHIFTCR1+STD6SHIFT+SG2补偿标准计数率800.000个/秒S3CR1SHIFT+SHIFTSTD6+T3补偿计数率800.000个/秒S4CR1SHIFT++SHIFTSTD6M4补偿计数率的平均值1000.00个/秒STDSTD6SHIFT+取样矿流密度1.00000克/厘米2NSHIFTN9+计算精度常数12MM4SHIFT+矿流常数0.08000LL5SHIFT+管道内径15.0000厘米LSGSG2SHIFT+SHIFTL5+传送液体密度，一般为水1.00000克/厘米2SSGVOLSSG干固物密度2.00000克/厘米2SGLOSG2SHIFT+SHIFTLO7+密度输出下限1.00000克/厘米2SGHISG2SHIFT+SHIFTHI8+密度输出上限2.00000克/厘米2PSLOSMF%LO7SHIFT+重量百分浓度输出下限0.00000%PSHISMF%HI8SHIFT+重量百分浓度输出上限100.000%ALLOLO7SHIFT+密度报警下限1.10000克/厘米2ALHIHI8SHIFT+密度报警上限1.90000克/厘米2VFLOVOLSSGSHIFT+SHIFTLO7+输入流量下限100.000升/小时VFHIVOLSSGSHIFT+HI8SHIFT+输入流量上限500.000升/小时SFLOSMF%SHIFT+LO7SHIFT+固体质量流量输出下限100.000吨/小时SFHISMF%SHIFT+HI8SHIFT+固体质量流量输出上限500.000吨/小时TT3SHIFT+采样周期4.00000秒五、密度计电流定义与操作密度计电流有OP1、OP2两个电流输出口，输出电流可定义为密度电流或百分浓度电流。
密度下上限对应密度电流下上限4~20mA，百分浓度下上限对应百分浓度电流下上限4~20mA电流定义可在参数初始化时设定，也可在电流定义后根据需要修改SG2SHIFT电流在参数初始化时设定，当上表中S1至T所有参数设定完后，数码管显示SG2SHIFTSMF%+ 此时可按 将OP1口定义为密度电流或者直接按 将OP1口定义为百分浓度电流，接着数码管显示SMF%+ 此时可按 将OP2口定义为密度电流或者直接按 将OP2口定义为百分浓度电流电流初始设定后修改电流定义时，首先将CALIBRATE/RUN白色钮子开关打至CALIBRATE电 流 转 换操 作 步 骤显 示将OP1由密度电流改为百分浓度电流RESETSHIFTSMF%CR1mA.+将OP1由百分浓度电流改为密度电流RESETCR1SG2+SHIFTSHIFTmA.+将OP2由密度电流改为百分浓度电流RESETSG2SHIFTSMF%mA.+将OP2由百分浓度电流改为密度电流RESET+SG2SG2+SHIFTSHIFTmA.密度计在RUN状态，其输出电流是随密度的变化而变化的，在CALIBRATE状态电流还可以通过键盘操作强制输出固定电流值，以便于校准仪表。
首先将CALIBRATE/RUN白色钮子开关打至CALIBRATE电流端口操 作 步 骤显 示备 注OP1SHIFT+直接按数字键输入电流值不足的位用小数点和零补齐LOAD0mA.+mA.+SHIFTCR1SHIFTRESET假设OP1为密度电流，将OP1电流设定为15 mA，此时用万用表在电流输出端子可测出电流值，如果需要改其它电流值可按 退回到待机状态重新修改如果OP1为百分浓度电流操作步骤也相同OP2LOAD0SG2直接按数字键输入电流值缺乏的位用小数点和零补齐+SHIFTmA.+mA.+SHIFTSHIFTRESET假设OP2为密度电流，将OP2电流设定为15 mA，此时用万用表在电流输出端子可测出电流值，如果需要改其它电流值可按 退回到待机状态重新修改如果OP2为百分浓度电流操作步骤也相同密度计的电流可以从接线端子〔主机面板下面〕输出。
