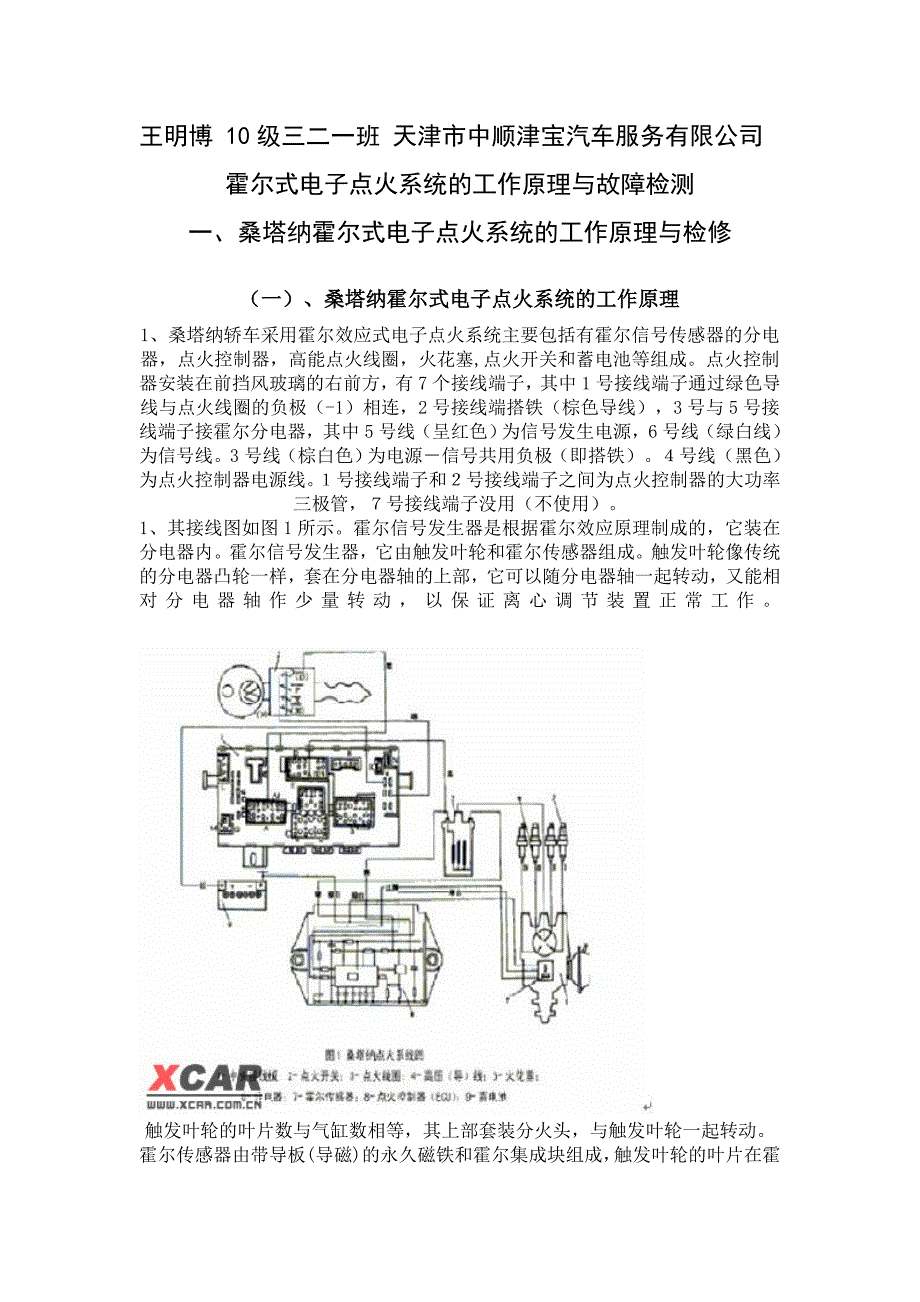

王明博 10级三二一班 天津市中顺津宝汽车服务有限公司霍尔式电子点火系统的工作原理与故障检测一、桑塔纳霍尔式电子点火系统的工作原理与检修（一）、桑塔纳霍尔式电子点火系统的工作原理1、桑塔纳轿车采用霍尔效应式电子点火系统主要包括有霍尔信号传感器的分电器，点火控制器，高能点火线圈，火花塞,点火开关和蓄电池等组成点火控制器安装在前挡风玻璃的右前方，有7个接线端子，其中1号接线端子通过绿色导线与点火线圈的负极（-1）相连，2号接线端搭铁（棕色导线），3号与5号接线端子接霍尔分电器，其中5号线（呈红色）为信号发生电源，6号线（绿白线）为信号线3号线（棕白色）为电源－信号共用负极（即搭铁）４号线（黑色）为点火控制器电源线１号接线端子和２号接线端子之间为点火控制器的大功率三极管，７号接线端子没用（不使用）1、其接线图如图1所示霍尔信号发生器是根据霍尔效应原理制成的，它装在分电器内霍尔信号发生器，它由触发叶轮和霍尔传感器组成触发叶轮像传统的分电器凸轮一样，套在分电器轴的上部，它可以随分电器轴一起转动，又能相对分电器轴作少量转动，以保证离心调节装置正常工作触发叶轮的叶片数与气缸数相等，其上部套装分火头，与触发叶轮一起转动。
霍尔传感器由带导板(导磁)的永久磁铁和霍尔集成块组成，触发叶轮的叶片在霍尔集成块和永久磁铁之间转动霍尔集成块包括霍尔元件和集成电路由于霍尔信号发生器工作时，霍尔元件产生的霍尔电压Uh是mV级的，信号很微弱，还需进行信号处理这一任务由集成电路完成，这样霍尔元件产生的霍尔电压Uh信号，还要经过放大、脉冲整形，最后以整齐的矩形脉冲（方波）信号Ug输出 霍尔信号发生器是一个有源器件，它需要提供电源才能工作霍尔集成块 的电源由点火器提供霍尔集成电路输出极的集电极为开路输出形式，其集电极的负载电阻在点火器内设置霍尔信号发生器有三根引出线且与点火器相连接，其中一根是电源输入线（红黑色线)一根是信号输出线（绿白色线），一根 是接地线（棕白色线）9J霍尔信号发生器外壳的三线插座分别标有“+”、“0”、 “-”符号 分电器工作时，叶片随分电器轴转动，每当叶片进入永久磁铁与霍尔元件 之间的空气隙时，霍尔集成块中的磁场即被触发叶轮的叶片旁路（或称隔磁），这时霍尔元件不产生霍尔电压，集成电路输出极的三极管处于截止状态，信号发生器输出高电位 当触发叶轮的叶片离开空气隙时，永久磁铁的磁通便通过霍尔集成块经导 板构成回路，这时霍尔元件产生霍尔电压，集成电路输出极的三极管处于导通状态,信号发生器输出低电位。
分电器轴转一圈，输出4个方波触发叶轮的转 向从上向下看时是顺时针方向当叶轮缺口的后边缘转动使磁极端面只露一半时，信号输出端的电压瞬间从低电位跳到高电位，此时就是点火时刻霍尔点火器与信号发生器通过二线插头相联接，当信号输出端把信号输入到点火控制器后，经过其内部电路处理，控制一只大功率三极管，进而控制点 火线圈，使点火线圈高压输出端输出高压脉冲到火花塞点火霍尔点火器实质上是个电子开关，它受霍尔传感器产生的信号电压控制点火控制器还具有停 机自动断电功能，以保护点火线圈不被烧坏不仅如此，该点火控制器还具有 限流控制功能，当检测到点火线圈中电流值小于额定值的94％时，控制电路在 输入信号向低电平转换前加大电流的上升率，保证初级线圈产生足够的磁性闭合角控制功能，它可以根据发动机的工作转速、电源电压及点火线圈的性能，对闭合角不断调节，使得一次侧电路接通时间，在发动机的工作转速范围之内基本保持不变，从而使发动机高速时有足够的点火能量和点火电压，不致发生断火现象；低速时不致因点火线圈和点火电子组件过度发热而影响其使用寿命 与磁感应式电子点火装置相比，霍尔式电子点火装置由于其点火信号发生 器输出的点火信号幅值波形不受发动机转速的影响,即使发动机转速很低时,也 能输出稳定的点火信号，因此低速性能好，有利于发动机的起动，并且发动机 在任何工况下，霍尔式点火信号发生器均能输出高低电平时间比一定的方波信号，故点火正时精度高且易于控制。
另外霍尔式点火信号发生器无需调整，不受灰尘、油污的影响，使霍尔式电子点火装置的工作性能更加可靠，寿命更长二、霍尔式电子点火系统故障检测方法 1、首先要确定是否为点火系统故障，可以用传统的跳火方法来判断，基本操作为：先拔下分电器盖上中央高压线，再拆下一只火花塞，接上中央高压线后搭铁，最后起动发动机，查看有无高压火花（注意：对于霍尔式电子点火系统，严禁使用中央高压线直接跳火试验因为如操作不当，就有可能造成反向电动势击穿点火电子组件）若无火花，则说明点火系统有故障，可按以下步骤进行检查1）检查低压电路是否有故障具体方法是：在点火开关接通时，用万用表直流25V档测量点火线圈“+”接柱电压和点火电子组件4号脚电压，其正常值为12V；再拔下分电器上的信号线束，用万用表正负表棒分别连接其两端2个接头，此处电压正常值为10.5V；然后测量点火电子组件5号脚与2号脚之间的电压，其正常值为10.5V，如无此电压值，说明点火电子组件可能有故障2）检查点火线圈和中央高压线是否正常具体方法是：先用万用表10Ω档测量点火线圈初级绕组电阻，其正常值为0.6Ω～0.7Ω；再用万用表10kΩ档测量点火线圈次级绕组电阻，其正常值为2.5Ω～3.5kΩ；然后测量中央高压线的电阻，其正常值为0～2.8kΩ。
如无上述正常电阻值，则说明被测件内部可能存在有故障，要注意视情修理3）若经上述测量后均正常表明上述装置内部和供电线路正常，即可按原样装复后再检查点火电子组件是否正常此时，先断开点火开关，用万用表（拨至直流25V档）正表棒接点火线圈“+”接柱，负表棒接点火线圈“-”接柱，然后拔下分电器上信号线束，再接通点火开关，接着应密切注意万用表指针变化正常时，万用表指针先指示电压约为10.5V，之后迅速回落至0也可以在点火开关接通时，拔下分电器上的信号线束，在其中间接头处接上一根导线，将此导线迅速搭铁后马上松开，以给点火电子组件一个模拟点火信号，这时万用表指针也应有上述那样的反应如有上述反应，证明点火电子组件无故障这时若汽车仍发动不着，则故障在点火信号发生器点火信号发生器和点火电子组件出现故障时只能更换，无需修理 检查点火电子组件和点火信号发生器时，也可以不用万用表测量，采用将中央高压线插上一只火花塞搭铁后试火的方法若在接通点火开关瞬间就能见到跳火或点火开关接通情况下将信号线迅速搭铁并马上松开时能见到跳火，说明点火电子组件和点火信号发生器均为正常，否则就是点火电子组件或点火信号发生器有故障一、上海桑塔纳轿车采用霍力式无触点电子点火系统，该系统由分电器、信号 发生器、点火器、高能点火线圈、高压线、火花塞等组成。
霍尔信号发生器是根据霍尔效应原理制成的，它装在分电器内霍尔信号发生器，它由触发叶轮1和霍尔传感器4组成 触发叶轮像传统的分电器凸轮一样，套在分电器轴的上部，它可以随分电 器轴一起转动，又能相对分电器轴作少量转动，以保证离心调节装置正常工作触发叶轮的叶片数与气缸数相等，其上部套装分火头，与触发叶轮一起转动 霍尔传感器4由带导板(导磁)的永久磁铁3和霍尔集成块2组成，触发叶轮1 的叶片在霍尔集成块2和永久磁铁3之间转动 霍尔集成块2包括霍尔元件和集成电路由于霍尔信号发生器工作时,霍尔 元件产生的霍尔电压Uh是mV级的，信号很微弱，还需进行信号处理这一任务 由集成电路完成，这样霍尔元件产生的霍尔电压Uh信号，还要经过放大、脉冲 整形，最后以整齐的矩形脉冲(方波)信号Ug输出 霍尔信号发生器是一个有源器件，它需要提供电源才能工作霍尔集成块 的电源由点火器提供霍尔集成电路输出极的集电极为开路输出形式，其集电 极的负载电阻在点火器内设置霍尔信号发生器有三根引出线且与点火器相连 接，其中一根是电源输入线(红黑色线)，一根是信号输出线(绿白色线)，一根 是接地线(棕白色线)9J霍尔信号发生器外壳的三线插座分别标有“+”、“0”、 “-”符号。
分电器工作时，叶片随分电器轴转动，每当叶片进入永久磁铁与霍尔元件 之间的空气隙时,霍尔集成块中的磁场即被触发叶轮的叶片旁路(或称隔磁),这 时霍尔元件不产生霍尔电压，集成电路输出极的三极管处于截止状态，信号发 生器输出高电位 当触发叶轮的叶片离开空气隙时，永久磁铁的磁通便通过霍尔集成块经导 板构成回路，这时霍尔元件产生霍尔电压，集成电路输出极的三极管处于导通 状态,信号发生器输出低电位分电器轴转一圈，输出4个方波触发叶轮的转 向从上向下看时是顺时针方向当叶轮缺口的后边缘转动使磁极端面只露一半 时，信号输出端的电压瞬间从低电位跳到高电位，此时就是点火时刻 霍尔点火器与信号发生器通过二线插头相联接，当信号输出端把信号输入 到点火控制器后，经过其内部电路处理，控制一只大功率三极管，进而控制点 火线圈，使点火线圈高压输出端输出高压脉冲到火花塞点火霍尔点火器实质 上是个电子开关，它受霍尔传感器产生的信号电压控制点火控制器还具有停 机自动断电功能，以保护点火线圈不被烧坏不仅如此，该点火控制器还具有 限流控制功能，当检测到点火线圈中电流值小于额定值的94％时，控制电路在 输入信号向低电平转换前加大电流的上升率，保证初级线圈产生足够的磁性。
闭合角控制功能，它可以根据发动机的工作转速、电源电压及点火线圈的 性能，对闭合角不断调节，使得一次侧电路接通时间，在发动机的工作转速范 围之内基本保持不变，从而使发动机高速时有足够的点火能量和点火电压，不 致发生断火现象；低速时不致因点火线圈和点火电子组件过度发热而影响其使用寿命与磁感应式电子点火装置相比，霍尔式电子点火装置由于其点火信号发生 器输出的点火信号幅值波形不受发动机转速的影响,即使发动机转速很低时,也 能输出稳定的点火信号，因此低速性能好，有利于发动机的起动，并且发动机 在任何工况下，霍尔式点火信号发生器均能输出高低电平时间比一定的方波信 号，故点火正时精度高且易于控制另外霍尔式点火信号发生器无需调整，不 受灰尘、油污的影响，使霍尔式电子点火装置的工作性能更加可靠，寿命更长 （一）霍尔式电子点火系统故障检测方法 1.以桑塔纳轿车为例说明霍尔式无触点电子点火系的故障检测方法和步骤（1）确定点火系故障 怀疑点火系有故障时,可拔出分电器中央高压线,使其端部距气缸体5—7MM, 接通点火开关，起动发动机，观察高压线端是否跳火，如无强烈火花，说明点 火系统有故障正确检查点火系统的零件及连接导线，是排除点火系故障的关 键。
（2）点火线圈、高压线及分火头的检查 测量点火线圈初、次级绕组的电阻值测量前先断开点火开关，拆除点火 线圈上的导线 初级绕组的电阻值 即点火线圈“+” (或“15”)与“-”(或 “1”)接柱之间的电阻值，应为0．52—0．76欧姆；次级绕阻的电阻值即点火 线圈“-”(或“1”)与高压插孔之间的电阻值，应为2．4—3．5千欧姆如果 电阻值符合规定，说明点火线圈良好，应及时装上点火线圈上的所有导线每 很高压线的电阻值应为1千欧姆左右，分火头的电阻值应为1千欧姆左右 1．点火器的检查 ①确认点火器电源电路是否正常：关断点火开关，拔下点火器插接件，将 万用表(电压档)两触针接束插头的4和2接柱上，接通点火开关，电压表测 得的电压值应约为蓄电池电压，否则应找出电源断路故障并予以排除 ②确认点火器工作性能：关断点火开关，连接好点火器插接件，拔下分电器霍尔信号发生器插接件，将电压表两触针接在点火线圈的15(+)和1(-)接柱 上当接通点火开关时电压表的电压值应为2—6V,并在1—2后降为零，否则应 更换点火器 ③确认点火器向霍尔信号发生器输出电压值是否正常：关断点火开关，将 电压表的两触针接在霍尔信号发生器线束插头“+”和“-。
