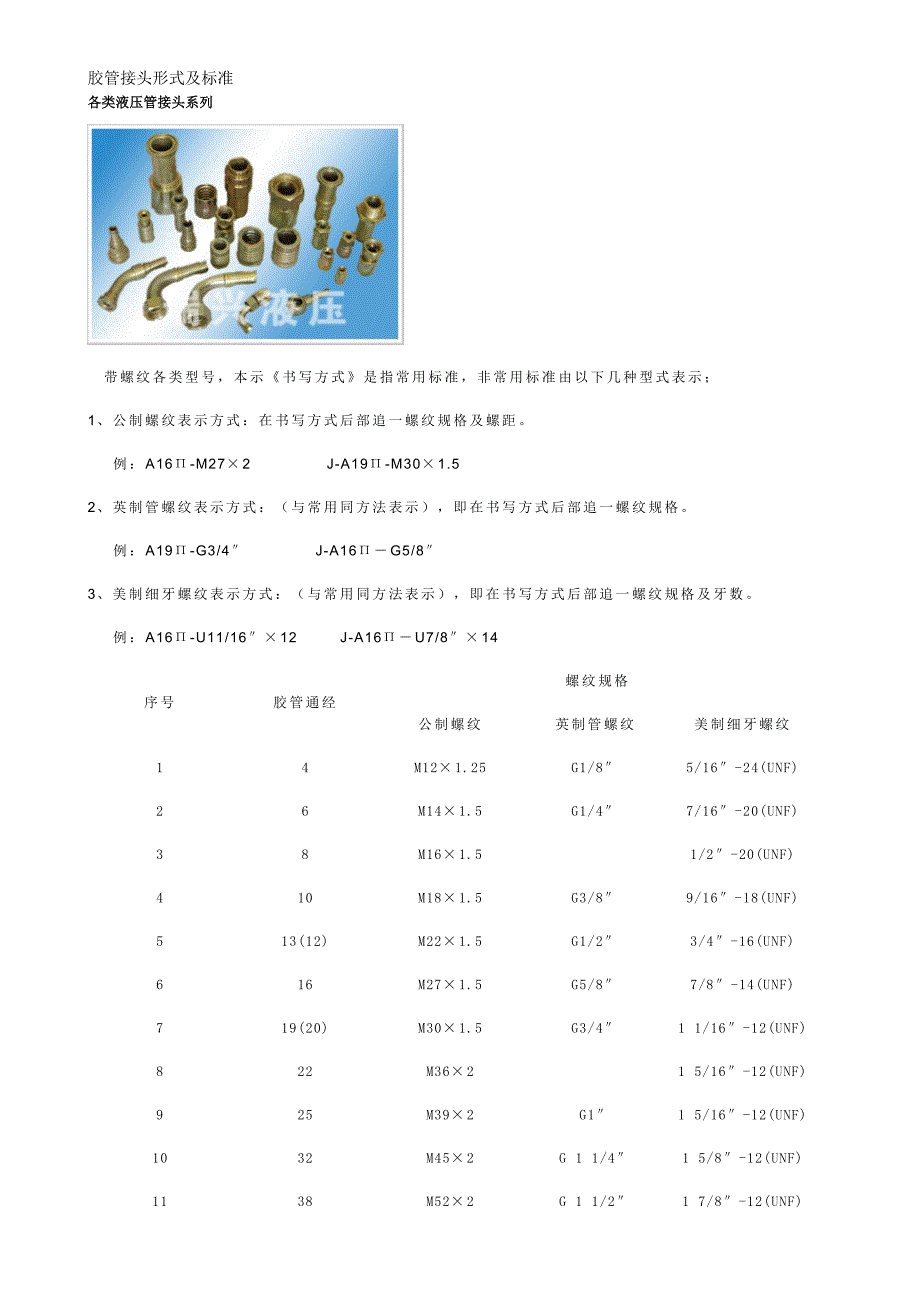

胶管接头形式及标准各类液压管接头系列带 螺 纹 各 类 型 号 ， 本 示 《 书 写 方 式 》 是 指 常 用 标 准 ， 非 常 用 标 准 由 以 下 几 种 型 式 表 示 ；1、 公 制 螺 纹 表 示 方 式 ： 在 书 写 方 式 后 部 追 一 螺 纹 规 格 及 螺 距 例 ： A16Π -M27×2 J-A19Π -M30×1.5 2、 英 制 管 螺 纹 表 示 方 式 ： （ 与 常 用 同 方 法 表 示 ） ， 即 在 书 写 方 式 后 部 追 一 螺 纹 规 格 例 ： A19Π -G3/4″ J-A16Π － G5/8″ 3、 美 制 细 牙 螺 纹 表 示 方 式 ： （ 与 常 用 同 方 法 表 示 ） ， 即 在 书 写 方 式 后 部 追 一 螺 纹 规 格 及 牙 数 例 ： A16Π -U11/16″ ×12 J-A16Π － U7/8″ ×14 螺 纹 规 格 序 号 胶 管 通 经 公 制 螺 纹 英 制 管 螺 纹 美 制 细 牙 螺 纹 1 4 M12×1.25 G1/8″ 5/16″ -24(UNF) 2 6 M14×1.5 G1/4″ 7/16″ -20(UNF) 3 8 M16×1.5 1/2″ -20(UNF) 4 10 M18×1.5 G3/8″ 9/16″ -18(UNF) 5 13(12) M22×1.5 G1/2″ 3/4″ -16(UNF) 6 16 M27×1.5 G5/8″ 7/8″ -14(UNF) 7 19(20) M30×1.5 G3/4″ 1 1/16″ -12(UNF) 8 22 M36×2 1 5/16″ -12(UNF) 9 25 M39×2 G1″ 1 5/16″ -12(UNF) 10 32 M45×2 G 1 1/4″ 1 5/8″ -12(UNF) 11 38 M52×2 G 1 1/2″ 1 7/8″ -12(UNF) 12 45 M60×2 13 51(50) M64×2 G2″ 2 1/2″ -12(UNF) 。
