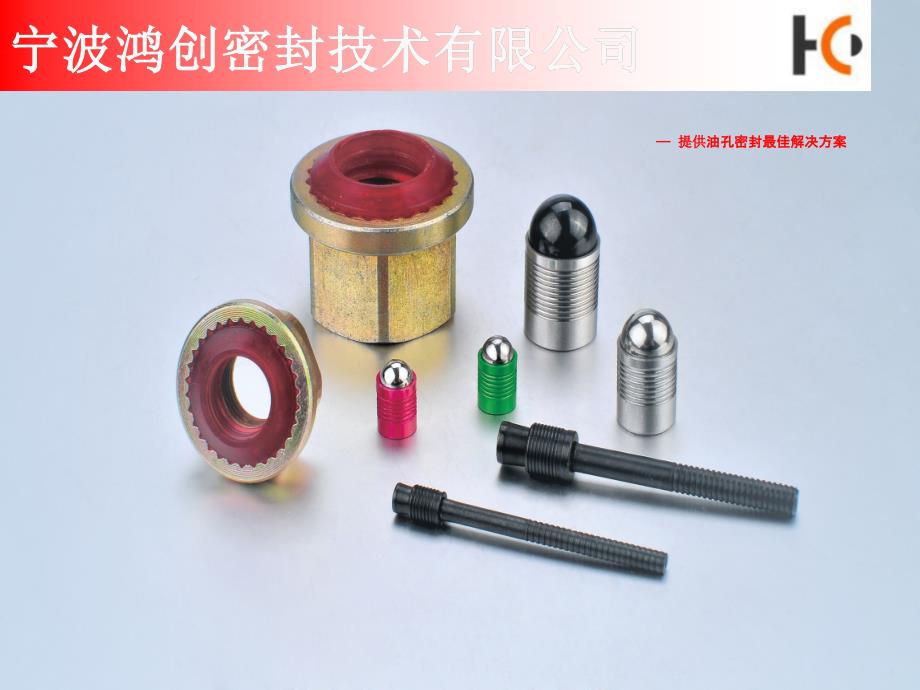

单击此处编辑母版标题样式,单击此处编辑母版文本样式,二级,三级,四级,五级,16/3/6,#,宁波鸿创密封技术有限公司,提供,油孔密封最佳解决方案,HC,球涨式高压堵头,QD,系列,设计原理,：,通过纵向挤压钢球，使套筒产生径向膨胀套筒外围环形槽尖齿压入相对低硬度工艺孔材质或套筒本身被挤入相对硬度工艺孔粗糙表面的间隙中，达到与工件完全咬合密封HC,球涨式堵头,可广泛应用于低硬度或高硬度材质的工件中材料可以是灰铸铁，球墨铸铁，碳素钢或合金钢，铜或者铜合金以及刚强度铝合金抗拉强度在,250Mpa,1000Mpa,范围内，硬度在,150HBW-300HBW,范围内HC,球涨式高压堵头的各种型号,HCQD(3mm-,1,6mm),HCQDS(3mm-16mm),HC,（,3mm-22mm,）,HCS,（,3mm,22mm,）,套筒：硬质不锈钢,套筒：硬质不锈钢,套筒：硬质不锈钢,套筒：硬质不锈钢,钢球：轴承钢,钢球：不锈钢,钢球：轴承钢,钢球：不锈钢,备注：材料均符合欧盟,RoHS,指令（,2002,95,EC,）,HC,球涨式高压堵头特点,产品规格齐全（,3mm,22mm,）,优良抗腐蚀高温性能,安装高效快捷,以膨胀咬合的方式实现纯机械密封,额定耐压最高达到,45Mpa,可适用于全自动装配,将产品失效率控制在,1/1000000pcs,以下,可以根据顾客的需求定制相应的非标球堵，最小直径为,2.8mm,HC,球涨式堵头特点,常见孔用密封件的优缺点,各项综合性封堵,优点,缺点,钢球堵,单个钢球（而非整体成本）成本低廉,容易安装,工艺孔精度要求高,用于低压环境,无抗腐蚀保护,易形成削碎掉落油路,密封面积小，对工件造成过大压强,螺丝密封胶,成本低廉,拆卸方便,需要严格根据规定扭矩执行,安装程序复杂,安装熟练程度影响密封性能,带密封垫的螺堵,拆卸方便,需要严格根据规定扭矩执行,安装程序复杂,安装熟练程度影响密封性能,普通密封垫无法承受高温或者化学腐蚀,常规螺堵封堵成本分析,常规螺纹封堵方案成本,工件材料,机械加工,装配,质量控制,生产时间,包括螺堵，,垫圈，密封胶水等相关的材料总费用,包括钻孔，攻丝，倒角，换刀等加工工艺,包括涂胶，手工拧紧，扭矩控制等步骤,包括装配后的检查，高,PPM,引起的后续相关费用,由于较长的机械加工，装配，质量控制时间，增加设备，人力等成本,鸿创公司封堵方案成本分析,球涨式堵头封堵方案成本,工件材料,机械加工,装配,质量控制,生产时间,只需要考虑一个球堵的成本,只需要简单的钻孔工艺,简单的压入方式，可以实现全自动化装配,PP,M,几乎为,0,，无需考虑检验步骤，可以忽略质量成本,较高的生产效率，可以降低设备和人为成本,HC,球涨式高压堵头使用方法,HC,球涨式高压堵头使用方法,合理确定安装孔的尺寸和位置,安装孔的壁厚应不小于孔径,若有平行孔，壁厚应大于孔径,检查安装孔是否有材质疏松，缩孔，裂纹等缺陷，如有缺陷，不可安装球堵,安装球堵时，把其置于安装孔中，再将钢球敲或压入套筒底部，套筒涨开，,与工件开始实现咬合。
开始正常工作,球堵放入安装孔示意图,钢球敲入套筒底部示意图,HC,球涨式高压堵头使用方法,手动安装方式，借助榔头和冲头，将球砸入套筒气动压力机方式，将球压入套筒此方式适合,3mm-8mm,产品压装液压压机压装方式，将球压入套筒此方式合适,9mm,22mm,产品压装,HC,球涨式高压堵头的部分应用实例,中船重工润滑系统递进式分配器,QD040,使用压力：,31.5Mpa,中国航天集团电液控制阀,QD580,（,3mm,4mm,5mm,）使用压力：,42Mpa,中联重科电液比例多路阀,QD050/QD12/QD040,使用压力：,35Mpa,奔驰重卡助力转向泵,QD050,使用压力：,15Mpa,中国重汽自卸车液压举升系统,QD050/QD060,使用压力：,35Mpa,东风朝阳动力,NGD,型发动机,QD580,CV,QD040/050/090/,使用压力：,8Mpa,我们服务于中国境内的主要客户,生产和质量控制,一,原材料,严格按照鸿创的标准采购，指定上海宝钢为原材料供应商所有原材料经过超声波检验第三方）,所有钢棒经过涡流探伤测试（防止材料裂痕）,根据,EN 10204-3.1B,进行认证（化学物理）（第三方检验机构）,生产和质量控制,二,生产过程,生产采用进口数控专用自动走心机（,鸿创公司自主知识产权,）以及德国,日本,以色列进口刀具（有效保证产品的精确度要求）,在生产过程中，将半成品关键尺寸全检作为一道生产工艺严格执行（防止不合格产品流入下一道工序）,生产和质量控制,三,检验过程,产品半成品检验,关键尺寸：,100%,工作孔检验（塞规）,齿槽处：,100%,涡流探测全检（,MAC,设备）（检验员量具检验）,半成品入库前非关键尺寸抽检,产品终检,100%,外径全检,成品入库前非关键尺寸抽检,统计完整数据,产品的失效率,1 PPM,生产和质量控制,可追溯性,每个生产批次的所有文件可保留,5,年,每个批次的样件保留,1,年,生产和质量控制,PPAP,提交顾客,鸿创公司提交,PPAP,包括一下文件资料：,1,尺寸结果,2,关键数据统计,3,材料认证,4,产品图纸,5,产品工艺流程卡,6,性能测试报告（自检大学机构检测报告）,7,控制计划,8,包装数据,9,生产和检测工具数据,技术服务与支持,为顾客提供多种密封解决方案,月生产,800000PCS,各类规格球堵，有效保证库存储备量,为顾客提供专业设计，试验验证，安装工艺指导,丰富的可借鉴项目经验（在中国境内服务于近,400,家顾客，客户涉及到液压工程机械汽车发动机煤矿机械航空航天压缩机,IGBT,水冷）,产品生命范围内的密封性能追踪,24,小时现场技术服务,我们的寄语,我们的团队是一群充满了创业激情和斗志的,80,后,。
创业初期，,我们没有国外同行的规模实力，也没有强大的资金背景有的只是对流体密封事业研发的热情,为打破工艺孔密封高端类产品的进口垄断，不断的研发，创新一路走来，我们从最初的手工车床，人工检验，更新到自动化生产与检验从最初的一家顾客，到如今在国内拥有近,600,家顾客，并且在韩国，美国，澳大利亚拥有我们自己的经销商这些都离不开顾客对我们的信任和支持对此，我们始终怀有感恩之心我们是一家小公司但是，“小堵头”，却有着“大梦想”工业,4.0,革命的时代，机遇与挑战并存我们将进一步提高我们的专业性以市场为导向，以服务为起点，以客户满意为目标不断创新，突破踏踏实实的做好“流体密封安全件”的研发，生产为中国先进的流体密封事业，“耐得住寂寞，禁得起诱惑”，永远做一家充满活力的专业的小公司鸿创公司,。
