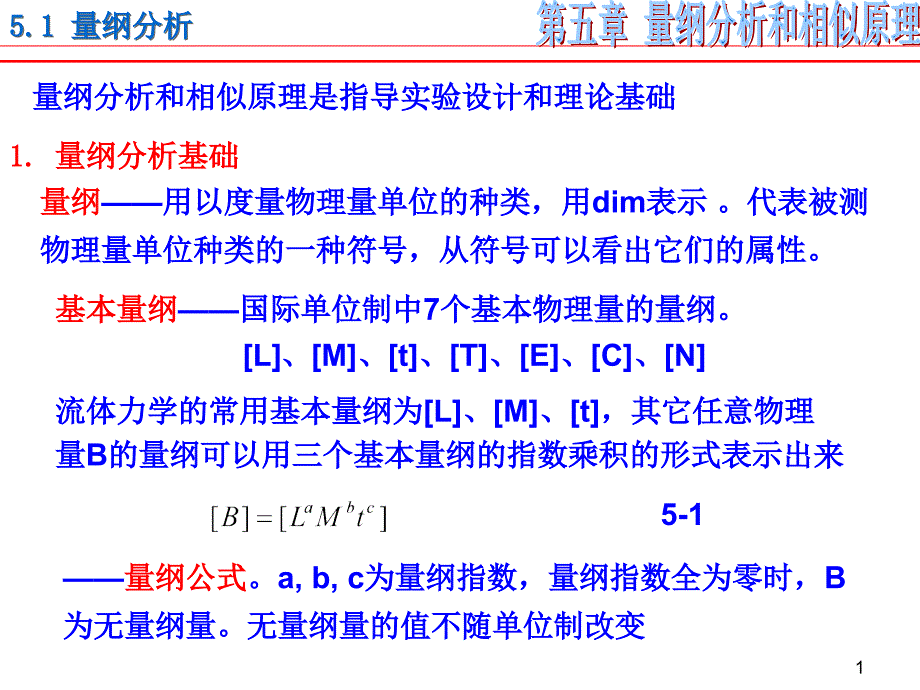

第五章 量纲分析和相似原理,5.1 量纲分析,1.量纲分析基础,量纲,用以度量物理量单位的种类，用dim表示,代表被测物理量单位种类的一种符号，从符号可以看出它们的属性基本量纲,国际单位制中7个基本物理量的量纲L、M、t、T、E、C、N,量纲公式,a,b,c为量纲指数，量纲指数全为零时，B为无量纲量无量纲量的值不随单位制改变,量纲分析和相似原理是指导实验设计和理论基础,流体力学的常用基本量纲为L、M、t，其它任意物理量B的量纲可以用三个基本量纲的指数乘积的形式表示出来,5-1,1,流体力学常用物理量的量纲,5.1 量纲分析,2,5.1 量纲分析,量纲齐次性原理,：完整物理方程中各项的量纲必须相同以单位重量的流体沿流线能量守恒形式的伯努利方程为例,方程左边各项的量纲依次为,对于量纲齐次的方程用方程中的任一项去除其它项，可以使方程无量纲化，从而减少方程的变量个数3,2.,定理（白金汉定理）,对于某个物理现象或过程，如果可以用n个变量来描述，写成数学表达式为：,f(x,1,x,2,x,3,x,n,)=0,而这些变量含有m个基本量纲，则该现象可以用,(n-m),个无量纲量数组,的表达式来描述，即,F(,1,2,n-m,)=0,无量纲量数组的组成方式：在n个变量中取m个量纲不同的量作为基本变量，并把基本变量与其它变量中的,一个,组成数组，共组成（n-m）个,无量纲数组,，例取,x,1,x,2,x,3,为基本变量，则数组为：,.,5.1 量纲分析,4,应用白金汉定理求某现象的无量纲数组的方法步骤：,（1）列与该物理现象相关的全部n个变量（2）找出基本量纲，设为m个（3）从n个变量中选出包含全部基本量刚的m个基本变量,（4）用基本变量与其它的任一个变量组成无量纲方程，并解出 n-m 个无量纲数组（5）利用无量纲数组建立描述该现象的方程,【例5-1】不可压粘性流体在圆管道内流体流动的压降,p与下列因素有关：管径d、管长l、管壁粗糙度,、管内流体密度、流体的动力粘度，以及断面平均流速v有关。
试用定理推出压降p的表达形式5.1 量纲分析,5,5.1 量纲分析,【解】,（1）该流动现象共有7个变量p,d,l,v,（2）基本量刚为L，M，t，所以m=3,（3）选出m=3个基本变量：,、v、d,（4）组成n-m=4个无量纲数组，求解,将上述表达式写成量纲形式,解得a1=-1,b1=-2,c1=0,故,6,解得a2=-1,b2=-1,c2=-1,故,解得a3=0,b3=0,c3=-1,故,解得a4=0,b4=0,c4=-1,故,5.1 量纲分析,7,（5）所解问题用无量纲数表示的方程为,5.1 量纲分析,上述公式还可以写成,对于给定长度和直径的管道,进行适当的变换后有,令,则,达西公式为沿程阻力系数8,5.1 量纲分析,3.,定理的几点说明,（1）无量纲数组的特性,对于确定的物理现象，无量纲数组个数是固定的 但是形式上不是唯一的 无量纲数的算术运算的结果,仍,是无量纲数,（2）作用在流体上的力,压力,惯性力,黏性力,重力,表面张力,弹性力,9,5.1 量纲分析,（3）流体力学中常见的无量纲数组,雷诺数,欧拉,数,弗劳德,数,韦伯,数,10,5.1 量纲分析,马赫,数,毛细,数,（4）量纲分析的物理意义,简化试验方案,物理量量纲的推导,校验方程,确定相似试验条件,11,5.2 相似原理与模型实验,为使模型流动能表现出实型流动的主要现象和特性，并从模型流动上预测出实型流动的结果，就必须使两者在流动上相似，即两个互为相似流动的对应部位上对应物理量都有一定的比例关系。
1）几何相似（空间相似）,1.,相似的概念,两流动的对应边长成同一比例，对应角相等线性比例系数,面积比例系数,体积比例系数,基本比例常数,12,（2）时间相似,对应的时间间隔成比例,对图示的两种管内流动其平均速度变化的时间间隔成比例,5.2 相似原理与模型实验,13,（3）运动相似,速度（加速度）场相似,在不同的流动空间中，对应点、对应时刻上的速度（加速度）方向一致，大小成比例,速度比例常数,加速度比例常数,流量比例常数,基本比例常数,5.2 相似原理与模型实验,14,（4）力相似,力场的几何相似，作用在流体上的各种力的方向对应 一致，大小成比例如图所示,力比例常数,密度比例常数,基本比例常数,5.2 相似原理与模型实验,15,用基本比例常数表示的其他比例常数,质量比例常数,力比例常数,压强比例常数,运动粘度比例常数,动力粘度比例常数,5.2 相似原理与模型实验,16,2.,相似原理,描述流体运动和受力关系的是流体运动微分方程，两流动要满足相似条件就必须同时满足该方程，并且单值条件必须相似，包括几何条件、物理条件、边界条件、初始条件等例5-2】以不可压缩流体定常流动的N-S微分方程为例导出相似准则。
解】N-S微分方程在x方向上的投影为,与其相似的流动中流体质点的方程为,(a),(b),5.2 相似原理与模型实验,17,由相似准则必然有,将（c）代入（b）,并整理后有,(c),(d),式（a）和（d）相比较有,(e),说明各相似倍数不是任意选取的，而是受上式约束的5.2 相似原理与模型实验,18,将式（e）后三项分别去除第一项，则有,，即,，即,，即,不可压定常流相似，他们的弗劳德数、欧拉数、雷诺数必相等,相似原理,可表述为：两种流动现象相似的充分必要条件是：能够用同一微分方程描述同一种类的现象；并且满足单值条件相似；有单值条件中的物理量组成,相似准则,相等,5.2 相似原理与模型实验,这些无量纲数组称为,相似准则,或,相似判据,19,3.,相似原理的应用,应用相似原理进行试验研究的步骤：,（1）分析导出的相似准则，判断决定性准则（2）根据选定的相似准则设计实验方案（3）确定实验中要测量的物理量，测定相似准则中的物理量,（4）将实验结果换算到实物系统中,4.,相似原理和量纲分析的比较,相似理论：,从微分方程出发导出无量纲数组 得到的相似准则具有确定的物理意义,量纲分析：,对试验涉及的物理现象进行分析得到无量纲判据,通常不考虑无量纲数的物理意义，应用范围比相 似理论要广泛,5.2 相似原理与模型实验,20,1.全面力学相似试验,所有的相似准则都分别相等的相似试验,实际的工程应用中很难保证所有的相似准则都相等，例如粘性不可压定常流动，要求模型和原型中的Re和Fr同时相等,即,若采用的流动介质 相同，则,为了保证Fr数相等,与保证Re相等的条件矛盾,5.2 相似原理与模型实验,21,2.近似模化法,在,重力,起主要作用的流动中，使实物和模型的Fr数相等,（1）弗劳德模化法,抓主要矛盾，简化相似条件,适合于管内,粘性,流动的阻力损失的研究，保证Re数相等,（2）雷诺模化法,适合于雷诺数很小或很大的“,自模化,”流动，流动与雷诺数关系不大，此时可只考虑压强与惯性力的比值,欧拉数,相等。
3）欧拉模化法,5.2 相似原理与模型实验,22,【例5-3】管径d=50mm的输油管，装有弯头、开关等局部阻力装置，安装前需要测定压强损失，在实验室用空气进行试验已知20,时油的密度,油,=,889.6kg/m,3,;油的粘度,油,=10,-6,m,2,/s;,空气的密度,气,=1.2kg/m,3,;,空气,的,的粘度,气,=15.7x10,-6,m,2,/s试确定,（1）当输油管中油的流速为2m/s时，实验室中空气在管内的流速为多少？（2）通过空气测得管道压强损失,p,气,=7747N/m,2,，油液通过输油管时的压强损失,p,油,为多少,？,5.2 相似原理与模型实验,【解】（1）管内流动粘性力起主要因素，雷诺数必须相等,23,5.2 相似原理与模型实验,由于管道直径相同,（2）要对压力进行相似，必须满足欧拉数相等,24,3.方程分析法,利用描述物理现象的微分方程组和全部单值条件导出相似准则常用的方程分析法有：相似转换法和方程无量纲化法,（1）相似转换法,写出描述现象的基本微分方程和单值条件,写出相似倍数的表达式 将相似倍数的表达式代入微分方程组进行相似转换 根据流动相似，方程相同导出相似准则,（2）方程无量纲化法,写出描述现象的基本微分方程,所有变量无量纲化 方程组无量纲化，导出相似准则,5.2 相似原理与模型实验,25,。
