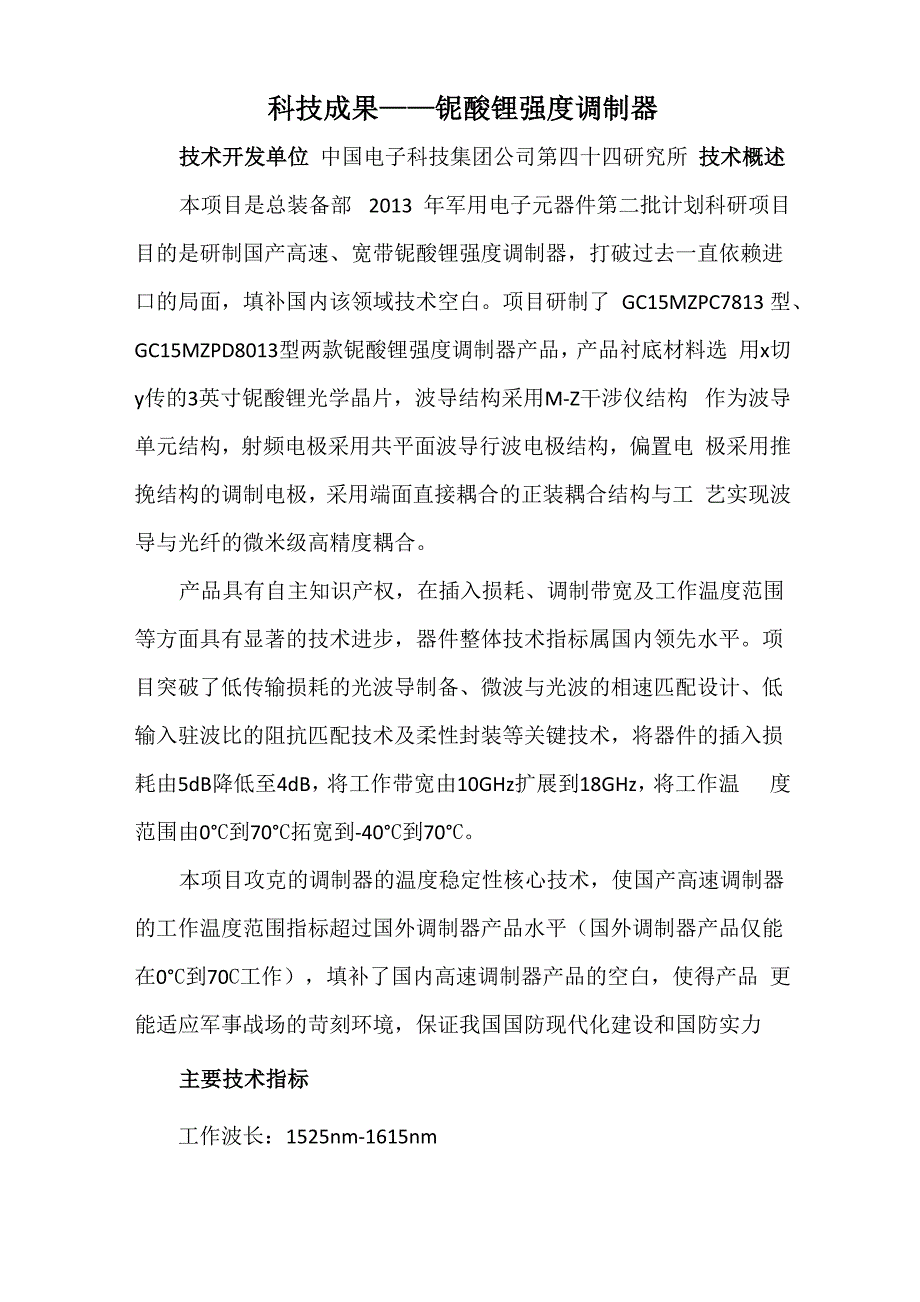

科技成果——铌酸锂强度调制器技术开发单位 中国电子科技集团公司第四十四研究所 技术概述本项目是总装备部 2013 年军用电子元器件第二批计划科研项目 目的是研制国产高速、宽带铌酸锂强度调制器，打破过去一直依赖进 口的局面，填补国内该领域技术空白项目研制了 GC15MZPC7813 型、GC15MZPD8013型两款铌酸锂强度调制器产品，产品衬底材料选 用x切y传的3英寸铌酸锂光学晶片，波导结构采用M-Z干涉仪结构 作为波导单元结构，射频电极采用共平面波导行波电极结构，偏置电 极采用推挽结构的调制电极，采用端面直接耦合的正装耦合结构与工 艺实现波导与光纤的微米级高精度耦合产品具有自主知识产权，在插入损耗、调制带宽及工作温度范围 等方面具有显著的技术进步，器件整体技术指标属国内领先水平项 目突破了低传输损耗的光波导制备、微波与光波的相速匹配设计、低 输入驻波比的阻抗匹配技术及柔性封装等关键技术，将器件的插入损 耗由5dB降低至4dB，将工作带宽由10GHz扩展到18GHz，将工作温 度范围由0°C到70°C拓宽到-40°C到70°C本项目攻克的调制器的温度稳定性核心技术，使国产高速调制器 的工作温度范围指标超过国外调制器产品水平（国外调制器产品仅能 在0°C到70C工作），填补了国内高速调制器产品的空白，使得产品 更能适应军事战场的苛刻环境，保证我国国防现代化建设和国防实力主要技术指标工作波长：1525nm-1615nm插入损耗：W4.0dB调制消光比：$20dB偏置端半波电压：W8.0V射频端半波电压：W6.0V带宽：$18GHz调制器电反射：W-10dB工作温度范围：-40°C到70°C先进程度 国内独家技术状态 小批量生产、工程应用阶段适用范围 光通信、微波光子学等。
专利状态 授权发明专利 5 项合作方式 技术服务预期效益 铌酸锂强度调制器作用是将高速的微波信号调制到光 路，是微波光子链路的核心器件本项目产品的成功研制直接解决了 我国军用领域所需的高速光波导调制器全部依赖进口的局面，保证我 国国防现代化建设和国防实力，填补了国内在该领域的空白本项目 研制产品具有低插入损耗，高速宽带调制，长期工作稳定性好和抗机 械冲击能力强等特点，可适应各种严酷的工作条件，可广泛应用于光 通信、微波光子链路、军事战场环境的复杂电磁空间电场测量、核爆 模拟装置、光控相控阵雷达及光纤水听器等众多领域，预计将形成1 亿元/年的产值。
