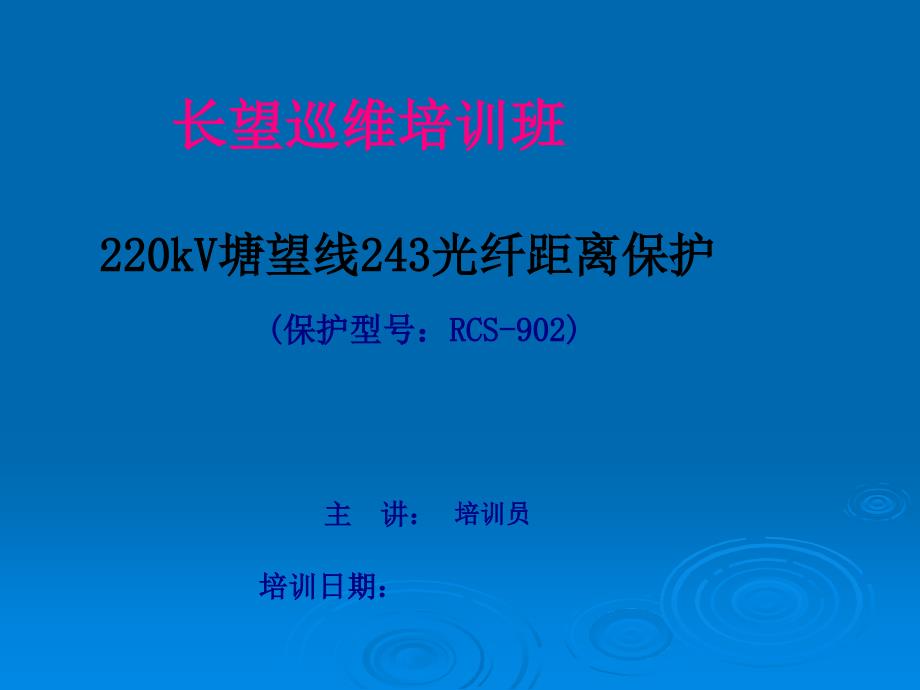

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,11/7/2009,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,长望巡维培训班,220kV塘望线243光纤距离保护,(保护型号：RCS-902),主 讲：,培训日期：,培训员,培训对象：,运行人员,RCS-902保护装置面板布置图,RCS-902保护装置背视图,组成装置的插件有：,电源插件（DC）、交流插件（AC）、低通滤波器（LPF），CPU插件（CPU）、通信插件（COM）、24V光耦插件（OPT）、信号插件（SIG）、跳闸出口插件（OUT）,纵联闭锁式保护的工作原理,为了更好地说明“投主保护”压板断开的必要性，我们来了解一下纵联保护的工作原理：闭锁式,区内故障：,第一步：短路时，两侧保护起动并发讯M侧：FX=1，8MS；SX=1 至少8MSN侧：FX=1，8MS，SX=1 至少8MS第二步：两侧保护装置距离方向或零序方向元件动作，,M侧：FX=0，SX=0。
N侧：FX=0，SX=0第三步：第二步条件满足后，两侧SX=0 再延时8MS跳闸纵联闭锁式保护的工作原理,区外故障：,第一步：短路时，两侧保护起动并发讯,M侧:FX=1，8MSSX=1 至少8MSN侧:FX=1，8MSSX=1 至少8MS第二步：M侧为反方向，N侧距离正方向或零序方向动作,M侧:FX=1，整组时间7S SX=1至少7SN侧:FX=0，收对侧讯号 SX=1 被对侧闭锁第三步：动作条件不满足，两侧保护都不跳纵联允许式保护工作原理,区外故障：,第一步：短路时，M侧为反方向，N侧为正方向M侧：FX=0，SX=1；N侧：FX=1，SX=0第二步：动作条件不满足，两侧都不跳纵联允许式保护工作原理,区内故障：,第一步：短路时，两侧保护都判为正方向并发讯M侧：FX=1，SX=1 至少8MS；N侧：FX=1，SX=1 至少8MS第二步：第一步条件满足，保护元件动作跳闸通过以上分析，对保护装置出现通道异常时，我们应该主意的问题：,对于闭锁式保护装置，当通道出现异常时，如果发生正方向区外故障，保护装置收不到对侧闭锁信号，那么保护就会自发自收跳本开关，所以我们一定要断开,“,投主保护,”,压板,。
对于允许式保护装置，当通道出现异常时，保护装置收不到对侧的允许信号，失去动作条件，即使不断开,“,投主保护,”,压板,，,区外故障也不会误动，但为了更可靠、更安全，一般情况下，还是应该把,“,投主保护,”,压板断开总结论：,不论是闭锁式保护还是允许式保护装置，在保护通道出现异常时，一定要退出主保护纵联闭锁式和允许式保护装置的注意问题,RCS-902保护装置面板信号灯的说明1,1、“运行”灯为,绿色,，装置正常运行时点亮2、若“运行”灯灭有两种情况：1）装置电源坏；2）装置内部有重要的元件损坏例如，液晶上显示存储器出错、程序出错、定值出错、采样数据异常、跳合出口异常、DSP定值出错、该区定值无效、光耦电源异常3、“运行”灯灭的处理：通知保护人员，按使用说明处理4、“充电”灯为,黄色,，当重合闸充电完成后点亮5、当RCS-902的重合闸功能使用的话，正常情况下“充电”灯应亮；,如果正常情况下“充电”灯不亮，有以下几种可能：任一相跳位继电器动作；重合闸把手误打在停用位置；开关机构的合闸压力异常；有外部闭锁信号（例如，勾通三跳压板误投、另一套保护闭锁RCS-902的重合闸的接点误动等）6、“通道异常”灯为,黄色,。
当通道故障时点亮，用于纵联闭锁式时，当进行通道交换信号试验时，如果收不到对侧信号时，此灯亮；,7、“跳A”、“跳B”、“跳C”、“重合闸”灯为,红色,当保护动作出口点亮，在按“信号复归”按钮后熄灭RCS-902保护装置面板信号灯的说明2,1、“TV断线”灯为,黄色,，当发生电压回路断线时点亮2、,电压回路断线的判据：,三相电压向量和大于8伏，保护不起动，延时1.25秒发TV断线异常信号；,三相电压向量和小于8伏，但正序电压小于1/2额定电压时，若采用母线TV则延时1.25秒发TV断线异常信号；若采用线路TV，则当任一相有流元件动作或TWJ不动作时,延时1.25秒发TV断线异常信号装置通过整定控制字来确定是采用母线TV还是线路TV3、,电压回路断线保护的自动投退：,将纵联距离和纵联零序退出，保留工频变化量阻抗元件，将其门坎抬高至1.5Un，退出距离保护，自动投入TV断线相过流和TV断线零序过流保护RCS-902A/C将零序过流保护段退出，段不经方向元件控制三相电压正常后,经10秒延时TV断线信号自动复归，不需运行人员作任何操作；,4、,注意！,“TV断线”灯亮时，距离保护压板不要打开，因为TV断线后自动投入的相过流继电器受距离保护压板控制。
RCS-902保护装置压板配置,投主保护（纵联保护）,投距离保护,投零序保护,投闭重（勾三压板）,出口压板有：跳A、B、C、重合闸、一般还有失灵起动、至重合闸等,附：长望站保护压板,RCS-902保护装置压板投退的说明1,1）投主保护（纵联保护）压板的投运步骤：,（1）两侧“投主保护”压板（通常为1LP18）处于断开位置（停信和跳闸逻辑不工作）；,（2）两侧高频交换信号，正常后；,（3）按调令将“投主保护”压板合上2）“投主保护”压板在那种情况下退出：,在收发信机（闭锁式）或光纤接口装置（允许式）、高频通道或光纤通道出现告警异常时，应同时停用两侧高频保护，即是断开“投主保护”压板RCS-902保护装置压板投退的说明2,1、注意!TV断线时不要断开“投距离保护”压板，原因有两个:,TV断线时，为了防止区外故障误动装置，自动把距离保护退出;,作为TV断线后距离保护退出的补救措施，自动投入相过流继电器，在此之前距离保护压板未投，那也就不投相过流继电器了也就是说：TV断线后自动投入的相过流继电器受距离保护压板控制2、“投距离保护”压板一般在新线路，CT极性还未经带负荷验证正确性时要断开,正常运行时没有任何理由需要退出。
RCS-902保护装置压板投退的说明3,1、“投零序保护”压板一般也是在新线路，CT极性还未经带负荷验证正确性时要断开，正常运行时没有任何理由需要退出2、注意!TV断线时不要断开“投零序保护”压板，原因有两个：,保护装置会自动投退相关保护；,TV断线后自动投入的零序过流继电器受零序保护压板控制3、注意!手合开关时不要退零序保护压板，有的地方(事实上也发生过)怕手合开关时三相不同期造成零序保护动作，这个顾虑是大可不必的，因为这种情况下有可能动作的是零序加速继电器，而此继电器是按故障灵敏度整定的，即使整定错了，此继电器也要延时100ms才动作，其它零序继电器都是有延时的RCS-902保护装置压板投退的说明4,1、“投勾通三跳”压板通常情况下是断开的，那么在什么情况下需要投入呢？当线路上没有重合闸的情况下，而RCS-902重后闸功能又处于停用状态，这时为了避免线路发生单相接地故障而只有RCS-902选相跳开开关时的开关非全相，需把“投勾通三跳”压板投入;,2、需要说明两点（,重合闸,）：,当一套用RCS-900系列保护,另一套是其它厂家的保护时，往往是用其它厂家保护的重合闸功能，这仅仅是因为其它厂家保护的重合闸不能退出，一旦退出就勾通三跳(逻辑上做死的)，所以必须用他们的重合闸。
RCS-900系列保护的重合闸功能停用时，当线路发生故障时仍然是选相跳闸的(逻辑上做死的)因为RCS-900系列保护的重合闸功能停用时并不说明线路就没有重合闸了，有可能是用了其它保护的重合闸或一个独立的重合闸装置RCS-902保护装置出口压板投退的说明1,1、跳闸出口压板：两组分相跳闸出口压板；,2、合闸出口压板：两组不分相合闸出口压板；,3、至重合闸压板：控制本保护装置TJABC、TJ、BCJ三个接点，给其它保护用，一般二次设计中很少用RCS-902保护装置出口压板投退的说明2,起动失灵压板：起动母差保护,本保护起动失灵压板,在220kV塘望线243光纤距离保护中，A、B、C三相失灵起动压板分别为：1LP9、1LP10、1LP11；失灵总启动压板为：8LP8，三相失灵启动压板为：8LP3；失灵出口跳线圈压板为：8LP1；失灵出口跳线圈压板为：8LP2RCS-902A距离保护功能配置,1、当我们选择“投负荷限制距离”时，则、段的接地和相间距离元件需经负荷限制继电器闭锁2、保护起动时，如果按躲过最大负荷电流整定的振荡闭锁过流元件尚未动作或动作不到10ms，则开放振荡闭锁160ms，另外，不对称故障开放元件、对称故障开放元件和非全相运行振闭开放元件等任一元件开放，都会开放振荡闭锁；我们可以选择“投振荡闭锁”去闭锁、段距离保护，否则距离保护、段不经振荡闭锁而直接开放。
3、非全相运行再故障时，距离段受振荡闭锁开放元件控制，经25ms延时三相加速跳闸4、合闸于故障线路时，三相跳闸有二种方式：一是受振闭控制的段距离继电器,在合闸过程中,如合于故障线路发三相跳闸，二是在三相合闸时，还可选择“投三重加速段距离”、“投三重加速段距离”、不经振荡闭锁的段或段距离继电器加速出口跳闸手动合闸时，总是加速段距离出口跳闸RCS-902A零序、过流保护功能配置,1、RCS-902A保护装置设置了两个带延时段的零序方向过流保护，段零序受零序正方向元件控制，段零序，可以选择经或不经方向元件控制2、对RCS-902A保护装置，如果整定“零跳闸后加速”为1，则零序段的动作时间为“零序过流段时间”，零序段的动作时间缩短500ms，发出口跳闸命令（即加速跳闸）3、TV断线时，本装置自动投入零序过流和相过流元件，两个元件经同一延时段出口4、所有零序电流保护，都受零序起动过流元件控制，因此，各零序电流保护定值，应大于零序起动电流定值纵联零序反方向的电流定值固定取零序起动过流定值，而纵联零序正方向的电流定值取零序方向过流定值5、单相重合时，零序加速时间延时为60ms，手合和三重时，加速时间延时为100ms，其过流保护的定值，采用零序过流加速段定值.,RCS-902A保护装置跳闸逻辑1,保护装置发三相跳闸情况：,1、工频变化量距离、纵联保护、距离段、距离段、零序段动作时经选相跳闸；如果选相失败而动作元件不返回，则经200ms延时发选相无效三跳命令。
2、零序段、相间距离段、接地距离段、合闸于故障线路、非全相运行再故障、TV断线过流、选相无效延时200ms、单跳失败延时200ms、单相运行延时200ms直接跳三相3、发单跳令后如果该相持续有流（0.06In），经200ms延时发单跳失败三跳命令4、选相达二相及以上时跳三相5、采用三相跳闸方式、有沟三闭重输入、重合闸投入时充电未完成或处于三重方式时，任何故障三相跳闸RCS-902A保护装置跳闸逻辑2,闭锁重合闸的情况：,1、严重故障时，如零序段跳闸、段距离跳闸、手合或合闸于故障线路跳闸、单跳不返回三跳、单相运行三跳、TV断线等，闭锁重合闸2、段零序、段相间距离、段接地距离等，在选择三跳方式时，闭锁重合闸3、选相无效三跳、非全相运行再故障三跳、二相以上故障等，闭锁重合闸RCS-902A两套保护重合闸的配合,如果同一条线路，保护装置都是采用南瑞公司的,RCS-902A,两套保护,这两套重合闸都投入，可靠性表现在两套保护完全独立在运行中，如果退出其中一套保护，不影响线路运行，减少运行人员操作另外，在运行过程中也不会有两次重合的问题，极端情况下，即使其中一套保护先重合，另一套保护装置也动作，,判断元件,判跳开相又有电流或TWJ返回，重合闸装置立即放电，不再重合。
