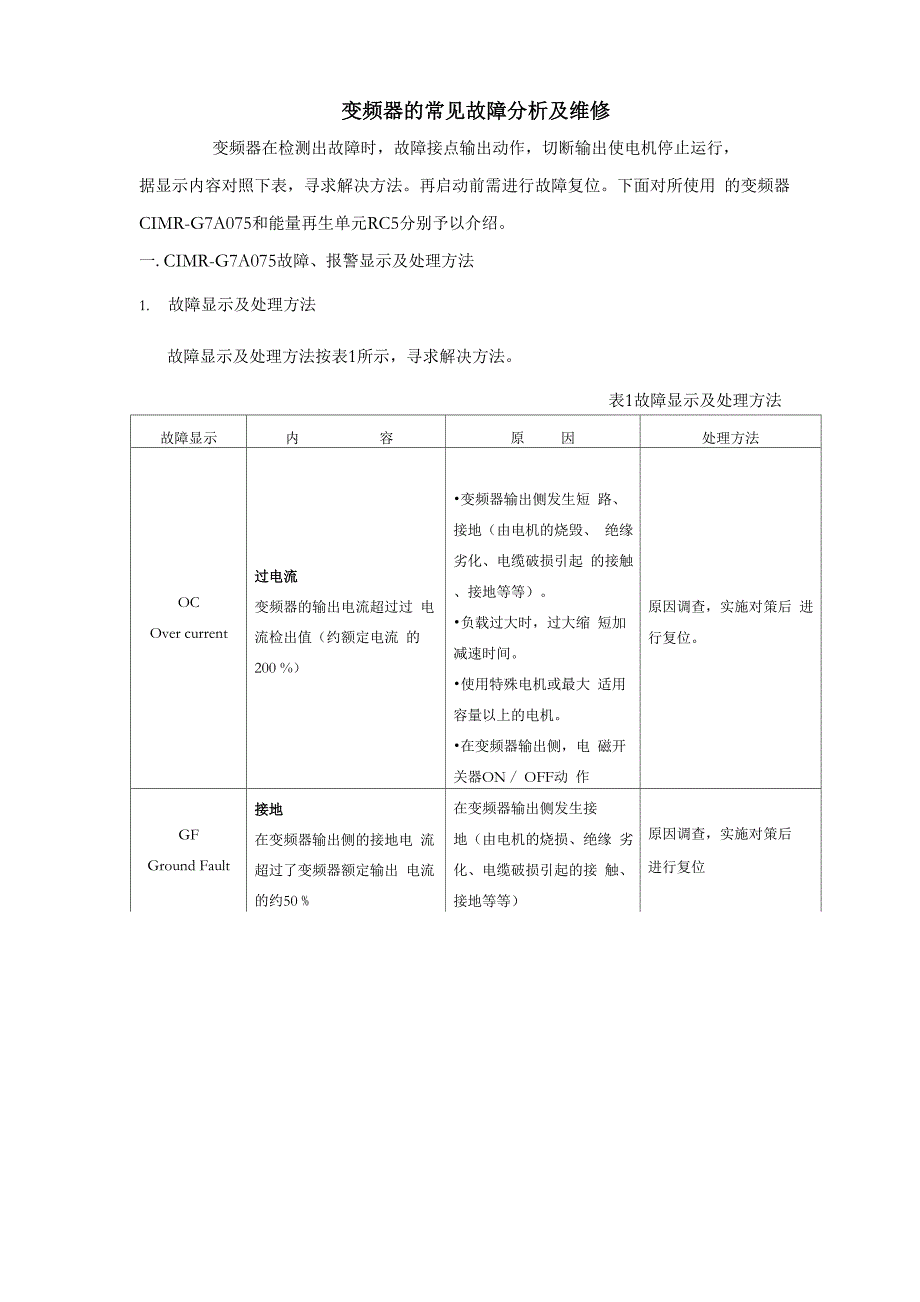

变频器的常见故障分析及维修变频器在检测出故障时，故障接点输出动作，切断输出使电机停止运行，据显示内容对照下表，寻求解决方法再启动前需进行故障复位下面对所使用 的变频器CIMR-G7A075和能量再生单元RC5分别予以介绍一.CIMR-G7A075故障、报警显示及处理方法1. 故障显示及处理方法故障显示及处理方法按表1所示，寻求解决方法表1故障显示及处理方法故障显示内 容原 因处理方法OCOver current过电流变频器的输出电流超过过 电流检出值（约额定电流 的 200 %）•变频器输出侧发生短 路、接地（由电机的烧毁、 绝缘劣化、电缆破损引起 的接触、接地等等）•负载过大时，过大缩 短加减速时间•使用特殊电机或最大 适用容量以上的电机•在变频器输出侧，电 磁开关器ON / OFF动 作原因调查，实施对策后 进行复位GFGround Fault接地在变频器输出侧的接地电 流超过了变频器额定输出 电流的约50 %在变频器输出侧发生接地（由电机的烧损、绝缘 劣化、电缆破损引起的接 触、接地等等）原因调查，实施对策后进行复位PUFMain IGBTFuse Blown保险丝熔断装在主回路的保险丝被熔断因变频器输出侧的短路、 接地，输出晶体管损坏。
在以下的端子之间确认 是否短路，如短路则是输 出晶体管被损坏Bl（+3）-- U、V、W（-）--U、V、W原因调查，实施对策后， 更换变频器OVDC Bus FuseOpen主回路过电压主回路直流电压超过过电压检出值2OOV 级：约 410V400V 级：约 820V减速时间太短，从电机产 生的能量太大延长减速时间或连接制 动电阻器（制动电阻器 单元）电源电压太高在电源规格范围内降低 电压UV1DCBus Undervolt主回路低电压主回路支流电压降到L2-05 （低电压检出值）的 设定值以下200V 级：约 190V400V 级：约 380V•输入电源发生缺相•发生瞬时停电•输入电源的接线端子松 动•输入电源的电压变动太 大原因调查、实施对策后 进行复位UV2CTL PSUndervolt原因调查、实施对策后进 行复位UVZ CTL PS Undervolt控制电源异常控制电流 的电压太低UV3MCAnswer-back防止冲击回路发生动作不 良•试拨电源的O N/OFF •连续发生故障时更换 变频器PFInput PhaLoss主回路电压故障主回路直流电压在再生以外时发生故障振动•输入电源发生了缺相•发生瞬时停电•输人电源的接线端子松 动•输人电源的电压变动太 大•相电压的平衡不好。
原因调查、实施对策后进行复位LFOutput PhaLoss输出缺相在变频器输出侧发生缺相（设定为L8 -07有效时检出）•输出电线断线•电机卷线断线•输出端子松动使用变频器最大电机容 量的1/20以下的电机调整变频器容量或电机的容量0H(OH1)散热片过热变频器散热片的温度超过周围温度过高设置冷却装置周围有发热体清除发热体Heatsnkovertemp(HeatsnkMAX Temp )了 L8 -02的设定值或105°C的温度变频器冷却风扇停止运行更换冷却风扇（请与本公司联系）变频器内部冷却风扇停止变频器冷却风扇停止OL1Motor overloaded电机过负载因电子热敏器件引发电机过负载保护已动作负载太大，加减速时间、周期太短调整负载的大小，加减 速时间，周期V / f特性的电压高调整v / f特性E2-01 （电机额定电流） 的设定值不适当确认E2 -01 （电机额定 电流）的设定值OL2InvOverloaded电机过负载因电子热敏器件引发变频器过负载保护已动作负载太大，加减速时间、周期太短调整负载的大小，加减 速时间，周期V / f特性的电压高调整v / f特性变频器容量小。
更换大容量变频器OSOverspeedDet过速度速度大于（F1-08）的设定值，并持续时间超过（F1-09）的设定发生上冲/下冲再调整增益指定速度太高调整指令回路以及指令增益F1-08，F1-09的设定值不适当确认F1-08，F1-09的设定值DEVSpeedDeviation速度偏差过大速度偏差大于（F1-10）的设定值，并持续时间超过（F1-11）的设定负载太大减轻负载加减速时间太短延长加减速时间负载变为锁定状态确认机械系统F1-10，F1-11的设定不适当确定F1-10，F1-11的设定值使用制动（电机）时，确认〔开放〕EF3Ext FaultS3外部故障（输入端子S3）从多功能输入端子输入了外部故障解除各多功能输入的外部故障消除外部故障的原因CPF00CPF数字式操作器通信故障1即使接通电源5秒，也不能和数字式操作器通信数字式操作器的端子接触不良卸下数字式操作器，再安装一次变频器控制回路不良更换变频器CPU的外部RAM不良调试电源的ON/OFF变频器控制回路损坏更换变频器CPF01CPF01数字式操作器通信故障2和数字式操作器通信开始 后，发生了 2秒以上的通 信故障数字式操作器的端子接触不良卸下数字式操作器，再安装一次变频器控制回路不良更换变频器CPF02BB CircuitErr基极封锁回路不良调试电源的ON/OFF控制回路损坏更换变频器CPF03EEPROMErrorEEPROM不良调试电源的ON/OFF控制回路损坏更换变频器CPF04InternalA/D ErrCPU内部A/D变换器不 良调试电源的ON/OFF控制回路损坏更换变频器CPF01CPF01CPU的外部RAM不良调试电源的ON/OFF控制回路损坏更换变频器2. 警告显示及处理方法变频器检测出“警告”值报警时，故障接点输出不动作，当报警的原因消除 则自动返回原来的状态。
发生“警变频器逆变电路告”值报警时，根据下表调查 原因，实施适当处理表2警告显示及处理方法警告显示内 容原 因处理方法EF （闪烁）External Fault正转，反转指令同时输入 正转和反转指令同时被输入 了 0.5秒以上修正正转，反转指令的 顺序此警报发生时， 电机减速停止因不 知道旋转方向）UV（闪烁）DC BusUnder-volt主回低电压无输入运行信号时，为以下的 状态主回路直流电压在 L2-05 （低电压检出值）的设 定值以下抑制冲击电流用的 开关被开放控制电流为低电压（CUV值） 以下参照前项［故障检 出］UV1，UV2， UV3的原因参照前项［故障检 出］UV1，UV2，UV3 的 对策OV（闪烁）DC BusOvervolt主回路过电压主回路直流电压超过了过电压检出值200V 级：约 400V400V 级：约 800V电源电压太高在电源规格范围内降低 电压OH（闪烁）Heat-sinkOver-temp散热片过热变频器散热片的温度超过了L8-02的设定值周围温度太高设置冷却装置周围有发热体清除发热体变频器冷却风扇 停止运行更换冷却风扇（请与本 公司联系）OH2（闪烁）over Heat 2变频器过热预告从多功能输入端子（S3—S12） 输［变频器过热预告OH2］。
解除多功能端子的变频 器过热预告输入EF3 （闪烁）Ext Fault S3外部故障（输入端子S3）从多功能输入端 子输入了［外部故 障］解除各多功能的外部故障输入消除外部故障的原因二、能量再生单元RC5故障、报警及处理方法能量再生单元与变频器共同工作以实现牵引电机的启动，调速，停止等状态， 如果系统无法正常工作，除检查变频器外应观察能量再生单元的状态显示，确保 变频器与能量再生单元故障均排除时才可以开机1. 故障显示及处理方法当能量再生单元检测出故障时，将在LED显示器上显示该故障内容，并使故 障接点动作输出根据下表3所述内容检查并处理故障，在重新启动变频器之前， 须将故障复位表3告显示及处理方法LED内容原因处理方法RUNDS1DS2表示灭闪闪EF外部故障从多功能输入端 输入了外部故障检查如下：解除从多功能输入 端输入的外部故障； 消除外部异常的原 因灭亮闪OL变频器过负载负载太大修正负载大小OH散热片过热，变频器冷 却风扇冷却温度超过 出厂设定周围温度太高安装冷却装置附近有发热源去除发热源变频器的冷却风 扇停止运行了更换冷却风扇（请与 销售处联系）灭灭亮UV主回路低电压主回路直流电压低于 低电压检出级别 400V 级:约 380VDC输入电源发生了 欠才目；发生了瞬 时掉电；输入电 源的接线端松 动；输入电源的 电压波动太大调查原因并纠正后 复位控制电源异常控制电源电压太低-彳将电源ON/OFF试一下；连续发生异常情况时请更换变频器浪涌抑制回路故障 发生了浪涌抑制回路 动作不良-彳将电源ON/OFF试一下；连续发生异常情况时请更换变频器输入低电压在操作时检测到输入 电压过低400V 级:V300 VDC 电源频率故障电源频率超过出厂设 定电源才目位故障控制电源打开后输入 侧才目位改变电源侧设备故障电源故障检查电源侧设备接 线调整电源电压电源侧电压检测电路故障更换控制卡 更换电源板灭灭亮OV主回路过电压主回路直流电压超过 主回路过电压检查值 400V:>800 VDC电机再生能量太 大调整再生负载电源电压太高减小电压使其满足 特性要求电源侧电压检测 电路接线端 (r1,s1,tl)未与主 回路皿31端才目 连变频器到交流电 抗器接线距离太 长检查接线灭闪亮OC过电流能量再生单元的输入 电流超过了过电流检 出值(约额定电流的 200%)能量再生输出侧 发生断路。
电源供电减弱 电源侧(r1,s1,tl) 的电压检测回路 与主回路(R,S,T) 之间的接线不正 确，•改进电源,检查接线•在纠正错误后将故障复位电源电压才目位不 平衡亮亮亮CPF基极封锁回路不良EEPROM不良CPU内部A/D变换器不 良—试着接通或关断电 源控制回路损坏更换控制卡2. 警告显示及处理方法当能量再生单元检测到一。
