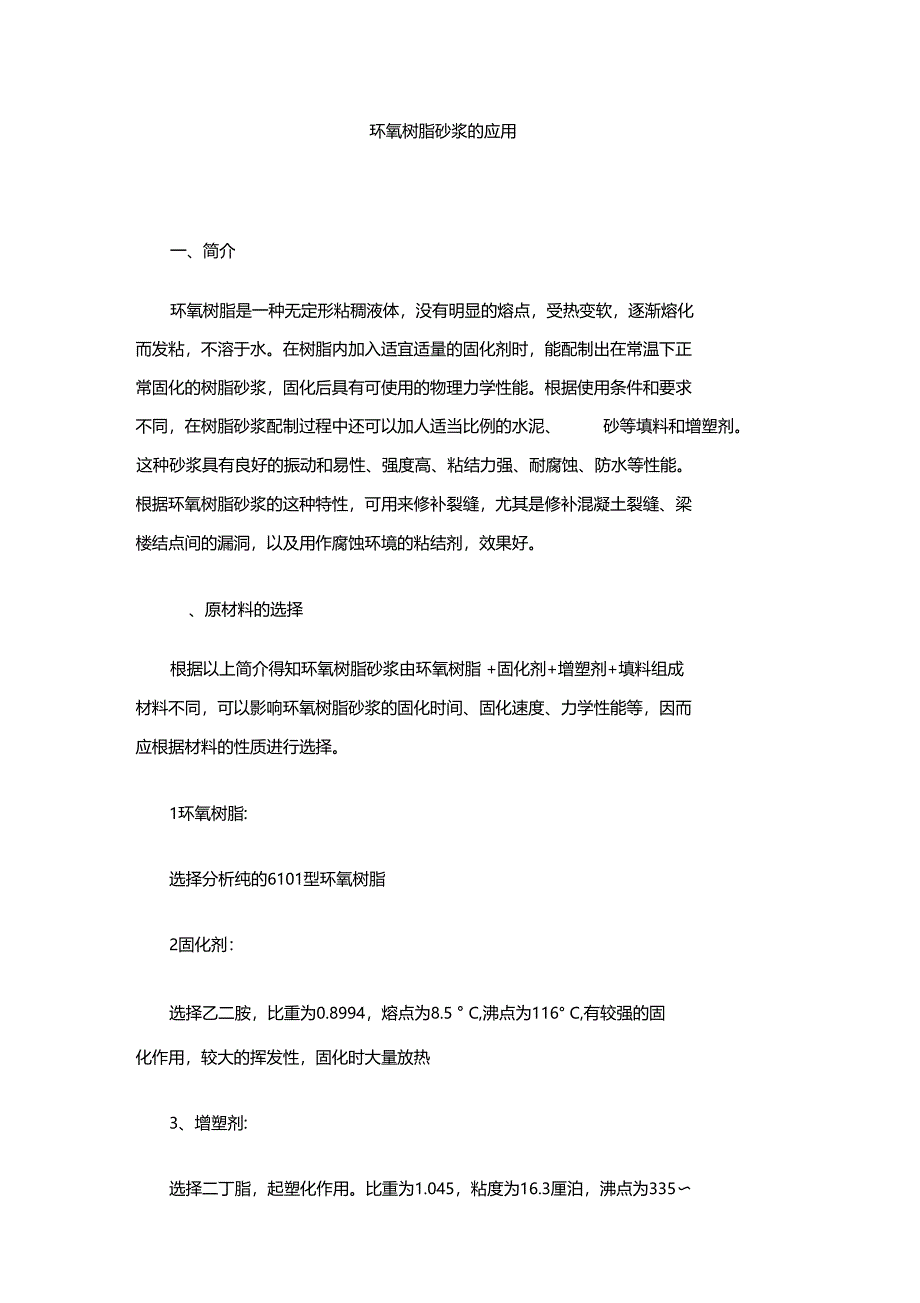

环氧树脂砂浆的应用一、简介环氧树脂是一种无定形粘稠液体，没有明显的熔点，受热变软，逐渐熔化 而发粘，不溶于水在树脂内加入适宜适量的固化剂时，能配制出在常温下正 常固化的树脂砂浆，固化后具有可使用的物理力学性能根据使用条件和要求 不同，在树脂砂浆配制过程中还可以加人适当比例的水泥、 砂等填料和增塑剂这种砂浆具有良好的振动和易性、强度高、粘结力强、耐腐蚀、防水等性能 根据环氧树脂砂浆的这种特性，可用来修补裂缝，尤其是修补混凝土裂缝、梁 楼结点间的漏洞，以及用作腐蚀环境的粘结剂，效果好原材料的选择根据以上简介得知环氧树脂砂浆由环氧树脂 +固化剂+增塑剂+填料组成 材料不同，可以影响环氧树脂砂浆的固化时间、固化速度、力学性能等，因而 应根据材料的性质进行选择1环氧树脂:选择分析纯的6101型环氧树脂2固化剂：选择乙二胺，比重为0.8994，熔点为8.5 ° C,沸点为116° C,有较强的固化作用，较大的挥发性，固化时大量放热3、增塑剂:选择二丁脂，起塑化作用比重为1.045，粘度为16.3厘泊，沸点为335〜340° C,不溶于水，易挥发4、填料:1)水泥:工程名称使用部位配合比使用效果树脂：乙二胺：二丁酯：水泥：砂砼减速带工程砼减速带1.0 : 0.16 : 0.15 : 2.0 : 4.0不分层、不剥离、粘结牢固望州岭路工程砼裂缝1.0 : 0.16 : 0.15 : 2.0 : 4.0粘结牢固、不开裂“腾飞”雕塑工程基脚加固1.0 : 0.10 : 0.20 : 0.88 : 3.0粘结力强、强度增长快、1d强度可达55MPa“跨越”雕塑工程基脚加固I.0 : 0.10 : 0.20 : 0.88 : 3.0粘结力强、强度增长快、1d强度可达53MPa2) 砂子:树脂(g)水泥(g)砂子(g)二胺(g)二丁脂(g)丙酮(g)凝固时间现 象150P.0525 “座 狮” 1 OOg30057.5104h05min粘结力差，可操作性差，强度低。
250P.0525”座 狮 ” 100g20040104h5Omin粘结力差，操作性差，不易粘贴350P.0525 “座 狮 ” 100g20046104h20min粘结力较差，可操作，有些粘，强度 较咼450P.0525 “座 狮 ” 100g20087.5103h30min粘结力强，可操作性好，强度高，易 粘贴550p.0425"五象” 100g20057.5103h45min粘结力差，可操作性差，强度低650p.0425 “五象” 100g20040104h20min粘结力差，操作性差，不易粘贴750P.0425 “五 象” 100g20046104h00min粘结力较差，可操作，有些粘，强度 较咼850P.0425 “五 象” 100g20087.5103h30min粘结力强，可操作性好，强度高，易 粘贴采用天然河砂，含泥量小于02%,泥块含量为0, 0.63mm方孔累计筛余为0-30 %，0.3151mn方孔累计筛余为40-95 %，0.16mm方孔累计筛余为95%以上根据以上材料，进行不同配合比分析，结果如下表:序号固化剂掺量(g)凝固时间现 象初凝终凝161h15mi n4h40mi n不粘稠、可粘、分层困难、硬、滚271h17mi n4h57m in有些发亮、较粘稠、可粘贴、可分层、较软、一层不滚二层 滚381h15mi n4h48mi n发亮、粘稠、烟气大、较软、可粘贴、不滚、可分层抹均匀491h05mi n4h30mi n乌黑发亮、粘稠、烟气大、软、可粘贴、刁；滚、可分层抹 均匀5101h10mi n4h20mi n乌黑发亮、粘稠、烟气大、软、可粘贴、可分层、不滚、可 分层抹均匀材料掺量一一环氧树脂砂浆关系试验固化剂 时间变化关系试验条件：环氧树脂50g P0525水泥100g砂子200g丙酮10g二丁脂7.5g条件：环氧树脂50g P0525水泥100g砂子200g丙酮IOg二胺8g序号增塑剂掺量(g)凝固时间现 象初凝终凝15.51h10mi n4h05mi n发亮、粘稠、可分层、不滚、烟气小、可操作26.51h14mi n4h10mi n亮、软、稀、可分层、抹厚时掉37.51h45mi n4h48mi n发亮、粘稠、烟气大、较软、可粘贴、不滚、可分层抹均匀48.52hIOmin4h55m in乌不亮、较粘稠、可分层、可操作、抹厚不掉59.52h30mi n5h20mi n不亮、粘稠、可分层、可操作、抹厚不掉三、工程应用1、使用方法：在使用环氧树脂砂浆前，必须将混凝土的表面凿毛，将漏洞表面处灰尘、 浮渣、及松散层等清洗干净，露出混凝土本体，并用热风机将接触面吹干，如 果构件中主筋锈蚀严重，还需在受损处绑扎一定长度同规格的钢筋作补偿筋， 再进行修补。
如果天气较冷，可先用热风机将接触面预热，然后用油灰刀把环 氧树脂砂浆刮抹在漏洞表面，分层修补，刮抹方向要统一，不能来回刮，如果 漏洞太大，可分几次修补，以防松动和脱落施工过程要注意以下几方面：1) 一定在对漏洞表面进行认真、仔细的清理，仪表面没有浮土、油污并保 持表面干燥等；2）环氧树脂砂浆的施工：温度为15〜30° C,相对湿度不宜大于80%施 工环境温度小于10°C时，宜采用加热保温措施，配制好的砂浆应在 30min内 用完，养护时间应不低于7天；3） 所用砂子一定要烘干；4） 如果分次修复，则应相隔24h2、应用实例：工程名称使用部位配合比使用效果树脂：乙二胺：二丁酯：水泥：砂砼减速带工程砼减速带1.0 : 0.16 : 0.15 : 2.0 : 4.0不分层、不剥离、粘结牢固望州岭路工程砼裂缝1.0 : 0.16 : 0.15 : 2.0 : 4.0粘结牢固、不开裂“腾飞”雕塑工程基脚加固1.0 : 0.10 : 0.20 : 0.88 : 3.0粘结力强、强度增长快、1d强度可达55MPa“跨越”雕塑工程基脚加固I.0 : 0.10 : 0.20 : 0.88 : 3.0粘结力强、强度增长快、1d强度可达53MPa四、结论将配制好的环氧树脂砂浆进行砂浆成型并经抗压试验，试验表明，环氧树脂砂 浆固化后强度高。
将应用于工程中的环氧树脂砂浆进行破坏性试验， 试验表明, 砂浆均渗透到混凝土的细小裂缝中，粘结十分牢固，试件断裂处不发生在原裂 缝处经过多次对比试验及多次施工经验，发现用环氧树脂砂浆进行修复、加 固效果很好，方法操作简便，易于掌握。
