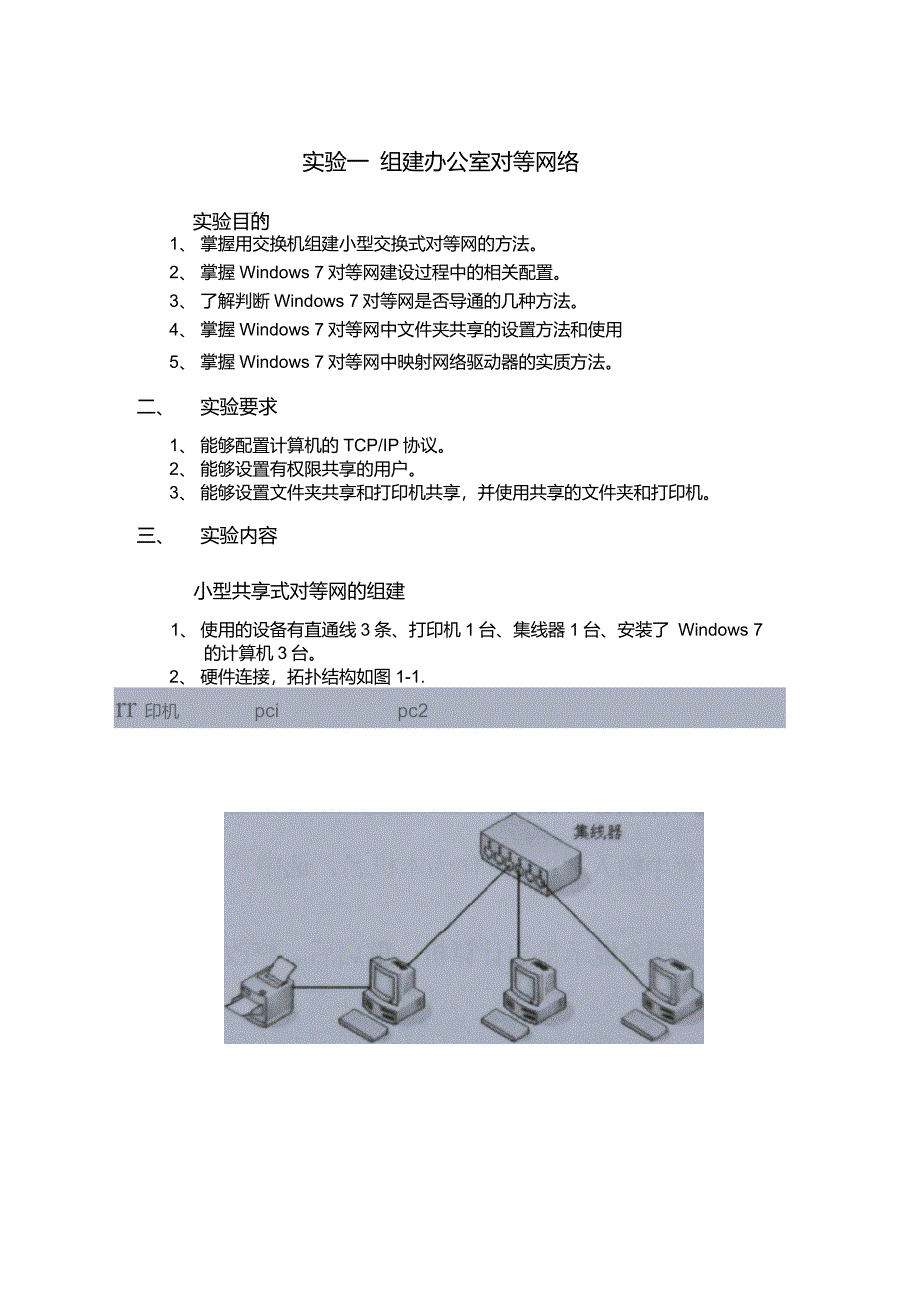

实验一 组建办公室对等网络实验目的1、 掌握用交换机组建小型交换式对等网的方法2、 掌握Windows 7对等网建设过程中的相关配置3、 了解判断Windows 7对等网是否导通的几种方法4、 掌握Windows 7对等网中文件夹共享的设置方法和使用5、 掌握Windows 7对等网中映射网络驱动器的实质方法二、 实验要求1、 能够配置计算机的TCP/IP协议2、 能够设置有权限共享的用户3、 能够设置文件夹共享和打印机共享，并使用共享的文件夹和打印机三、 实验内容小型共享式对等网的组建1、 使用的设备有直通线3条、打印机1台、集线器1台、安装了 Windows 7 的计算机3台2、 硬件连接，拓扑结构如图1-1.rr 印机 pci pc23、 TCP/IP协议配置配置PC1计算机的IP地址为192.168.1.10, PC2计算机 的IP地址为192.168.1.20, PC3计算机的IP地址为192.168.1.30,子网掩 码均为 255.255.255.04、 在PC1 PC2和PC3之间用Ping命令测试网络的连通性5、 设置计算机名和工作组1) 依次单击“开始” -“控制面板” -“系统和安全” -“系统” -“高级 系统设置” -“计算机名”。
2) 打开“系统属性 -计算机名 /域更改”对话框,单击“更改”按钮,打 开“计算机名 /域更改”对话框3) 在“计算机名”文本框中输入“ PC1”作为本机名，选中“工作组” 单击按钮,并设置工作组名为“ SMILE”4) 单击“确定”后,系统提示重启计算机,重启后,设置生效6、 安装共享服务1) 依次打开“开始” -“控制面板” -“网络和 Internet” -“网络和共享 中心” - “更改适配器设置” ,打开“网络连接”窗口2) 右击“本地连接”图标,在弹出的快捷菜单中选择“属性”命令, 打开“本地连接属性”对话框3) 选中“ Microsoft 网络的文件和打印机共享”前的复选框4) 单击“确定”按钮,重启系统后设置生效7、 设置有权限共享的用户1) 单击“开始”菜单,右击“计算机” ,在弹出的快捷菜单中选择“管 理”,打开“计算机管理”窗口2) 依次展开“本地用户和组” -“用户”,右击“用户”,在弹出的快捷 菜单中，选择“新用户••”打开“新用户”对话框3) 依次输入用户名、密码等信息,然后单击“创建”按钮,创建新用 户“ shareuser”8、 设置文件夹共享1) 右击某一需要共享的文件夹，在弹出的快捷菜单中选择“特定用户••” 命令。
2) 在打开的“文件共享”对话框中,单击“箭头”下拉列表,选择能 够访问共享文件夹“ share”的用户：shareuser3) 单击“共享”按钮,完成共享文件夹的设置9、 设置打印机共享1) 单击“开始” - “设备和打印机” ,打开“设备和打印机”窗口2) 单击“添加打印机”按钮,打开“选择要安装的打印机的类型”对 话框3) 单击“添加本地打印机”按钮,打开“选择打印机端口”对话框4) 单击“下一步”,选择厂商和打印机型号5) 单击“下一步”,在打开的对话框中键入打印机名称6) 单击“下一步”,选择“共享此打印机以便网络中的其他用户可以找 到并使用它”单选按钮,共享该打印机7) 单击“下一步”,设置“默认打印机” 单击“完成”按钮,完成打 印机安装10、 使用共享文件夹1) 在其他计算机中，如PC2计算机，在资源管理器或IE浏览器的“地 址”栏中输入共享文件夹所在的计算机名或 IP地址，输入用户名和 密码，即可访问共享资源2) 右击“ share”图标，在弹出的快捷菜单中选择“映射网络驱动器” 命令，打开“映射网络驱动器”对话框3) 单击“完成”按钮，完成“映射网络驱动器”操作双击打开“计 算机”，这时会看到共享文件夹已被映射成“ Z”驱动器。
11、 使用共享打印机1) 在PC2或 PC3计算机中，单击“开始”-“设备和打印机”，打开“设 备和打印机”窗口2) 单击“添加打印机”按钮，打开“选择要安装的打印机类型”对话 框3) 单击“添加网络、无线或 Bluetooth 打印机”按钮，打开“添加网络 打印机”对话框4) 一般网络上共享的打印机会被自动搜索，若无，请单击“我需要的打印机不在列表中”单选按钮，打开“添加网络打印机”对话框， 选中“按名称选择共享打印机”单选按钮，输入 UNC方式的共享打印机5) 单击“下一步”按钮继续，最后单击“完成”按钮，完成网络共享 打印机的安装小型交换式对等网的组建1、 硬件连接用交换机替换图 2-1 中的集线器，其余连接同上2、 TCP/IP协议配置配置PC1计算机的IP地址为192.168.1.10, PC2计算 机的IP地址为192.168.1.20, PC3计算机的IP地址为192.168.1.30,子网 掩码均为 255.255.255.03、 测试网络连通性1) 在 PC1 计算机中，分别执行 “ping 192.168.1.20'和“ping 192.168.1.30” 命令，测试与PC2 PC3计算机的连通性。
2) 在 PC2计算机中，分别执行 “ping 192.168.1.10'和“ping 192.168.1.30” 命令，测试与PC1、PC3计算机的连通性3) 在 PC3计算机中，分别执行 “ping 192.168.1.10'和“ping 192.168.1.20” 命令，测试与PC1、PC2计算机的连通性4) 观察使用集线器和使用交换机在连接速度等方面有何不同四 实验作业1 如何组建对等网络？2 对等网有何特点？3 如何测试对等网是否建设成功？4 如果超过三台计算机组成对等网，该增加何种设备？。
