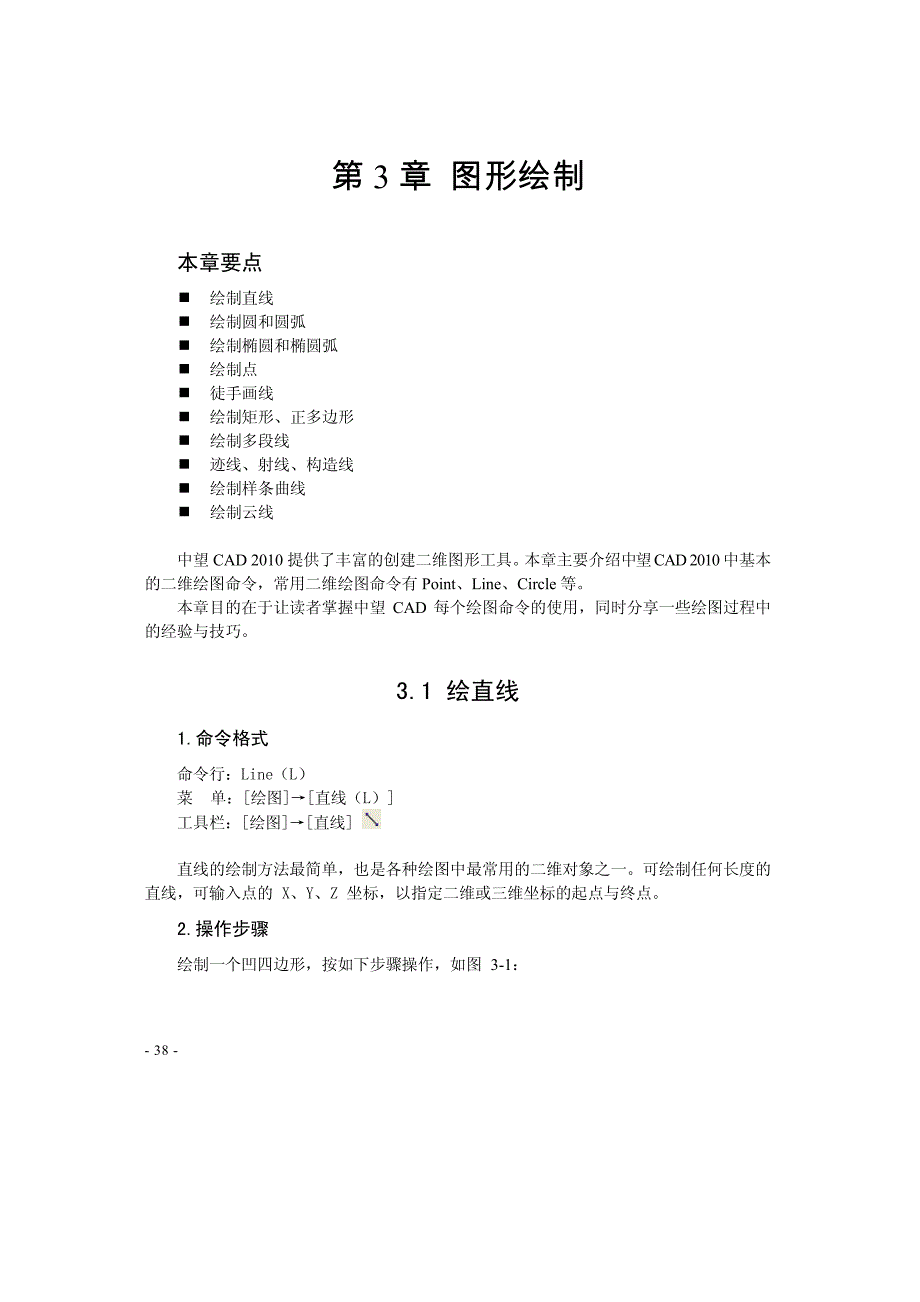

- 38 - 第 3 章 图形绘制 本章要点 ? 绘制直线 ? 绘制圆和圆弧 ? 绘制椭圆和椭圆弧 ? 绘制点 ? 徒手画线 ? 绘制矩形、正多边形 ? 绘制多段线 ? 迹线、射线、构造线 ? 绘制样条曲线 ? 绘制云线 中望 CAD 2010 提供了丰富的创建二维图形工具 本章主要介绍中望CAD 2010中基本 的二维绘图命令，常用二维绘图命令有 Point、Line、Circle 等 本章目的在于让读者掌握中望 CAD 每个绘图命令的使用，同时分享一些绘图过程中 的经验与技巧 3.1 绘直线 1.命令格式 命令行：Line（L） 菜 单：[绘图]→[直线（L）] 工具栏：[绘图]→[直线] 直线的绘制方法最简单，也是各种绘图中最常用的二维对象之一可绘制任何长度的 直线，可输入点的 X、Y、Z 坐标，以指定二维或三维坐标的起点与终点 2.操作步骤 绘制一个凹四边形，按如下步骤操作，如图 3-1： 第 3 章 图形绘制 - 39 - 图 3-1 凹四边形 命令: Line 执行 Line 命令 线的起始点: 100,50 输入绝对直角坐标：[X] ,[Y]，确定第 1 点 角度(A)/长度(L)/指定下一点: A 输入 A，以角度和长度来确定第 2 点 线的角度:50 输入角度值 50 线的长度: 15 输入长度值 15 角度(A)/长度(L)/跟踪(F)/撤消(U)/指定下一点: @1,20 输入相对直角坐标：@[X],[Y] 确定第 3 点 角度(A)/长度(L)/跟踪(F)/撤消(U)/指定下一点: @30: : 按【回车键】后，命令行默认最后一点为终点。
3.注意? 1）由直线组成的图形，每条线段都是独立对象，可对每条直线段进行单独编辑 中望 CAD2010 标准教程 - 40 - 2）在结束 Line 命令后，再次执行 Line 命令，根据命令行提示，直接点击【回车键】 ， 则以上次最后绘制的线段或圆弧的终点作为当前线段的起点 3）在命令行提示下输入三维点的坐标，则可以绘制三维直线段 3.2 绘圆 1.命令格式 命令行：Circle（C） 菜 单：[绘图]→[圆（C）] 工具栏：[绘图]→[圆] 圆是工程制图中常用的对象之一，圆可以代表孔、轴和柱等对象用户可根据不同的 已知条件，创建所需圆对象，中望 CAD 2010 默认情况下提供了五种不同已知条件创建圆 对象的方式 2.操作步骤 介绍其中的四种方法创建圆对象，按如下步骤操作，如图 3-2： 图 3-2 通过使用对象捕捉来确定以上圆对象 命令: Circle 执行 Circle 命令 两点(2P)/三点(3P)/相切-相切-半径(T)/弧线(A)/多次(M)/: 2P 输入 2P 指定圆直径上的两个点绘制圆 直径上第一点: 拾取端点 1 直径上第二点: 拾取端点 2 再次按【回车键】 ，执行 Circle 命令，看到“两点(2P)/三点(3P)/相切-相切-半径(T)/弧 线(A)/多次(M)/:”提示后，在命令行里输入： “3P” ，点击【回车键】 ，指定圆第 3 章 图形绘制 - 41 - 上第一点为 3，第二点为 4，第三点为 5，以三点方式完成圆对象的创建。
重复执行 Circle 命令，看到“两点(2P)/三点(3P)/相切-相切-半径(T)/弧线(A)/多次(M)/:”提示后，在命令行里输入： “T” ，点击【回车键】 ，拾取第一切点为 6、第二 切点为 7，看到“指定圆半径:”提示后，输入： “15” ，点击【回车键】 ，结束第三个圆对 象绘制 在【绘图】下拉菜单里，找到【圆】——【相切、相切、相切（A） 】命令，点击此命 令后，可以在命令行看到“圆上第一点: _tan 到”提示后，拾取切点 8，依次拾取切点 9 和 10，第四个圆对象绘制完毕 圆命令的选项介绍如下： 两点两点(2P)：：通过指定圆直径上的两个点绘制圆 三点三点(3P)：：通过指定圆周上的三个点来绘制圆 T（切点、切点、半径） ：（切点、切点、半径） ：通过指定相切的两个对象和半径来绘制圆 弧线弧线(A)：：将选定的弧线转化为圆，使得弧缺补充为封闭的圆 多次多次(M)：：选择“多次”选项，将连续绘制多个相同设置的圆 3.注意? 1）如果放大圆对象或者放大相切处的切点，有时看起来不圆滑或者没有相切，这其 实只是一个显示问题，只需在命令行输入 Regen（RE） ，点击【回车键】 ，圆对象即可变为 光滑。
也可以把 Viewres 的数值调大，画出的圆就更加光滑了 2）绘图命令中嵌套着撤消命令“Undo” ，如果画错了不必立即结束当前绘图命令，重 新再画，可以在命令行里输入“U” ，点击【回车键】 ，撤消上一步操作 3.3 绘圆弧 1.命令格式 命令行：Arc (A) 菜 单：[绘图]→[圆弧(A)] 工具栏：[绘图]→[圆弧] 圆是工程制图中常用的对象之一创建圆弧的方法有多种，有指定三点画弧，还可以 指定弧的起点、圆心和端点来画弧，或是指定弧的起点、圆心和角度画弧，另外也可以指 定圆弧的角度、半径、方向和弦长等方法来画弧中望 CAD 2010 提供了 10 种画圆弧的方 式，如图 3-3 所示： 中望 CAD2010 标准教程 - 42 - 图3-3 画圆弧的方式 2. 操作步骤 以下介绍其中的两种方式绘制圆弧 1) 三点画弧，按如下步骤操作，如图 3-4： 图3-4 三点画弧 命令: Arc 执行 Arc 命令 回车利用最后点/圆心(C)/跟踪(F)/: 指定第 1 点 角度(A)/圆心(C)/方向(D)/终点(E)/半径(R)/: 指定第 2 点 终点: 指定第 3 点 2) 指定中心点绘制圆弧，有以下三种方式创建所需圆弧对象： 图3-5（a）起点-圆心-终点 图3-5（b）起点-圆心-角度 图3-5（c）起点-圆心-长度 以起点-圆心-长度为例，绘制圆弧，按如下操作步骤： 命令: Arc 执行 Arc 命令 第 3 章 图形绘制 - 43 - 回车利用最后点/圆心(C)/跟踪(F)/: 指定圆弧的起点 角度(A)/圆心(C)/方向(D)/终点(E)/半径(R)/:C 输入 C 圆心(C) : 指定圆弧的圆心 角度(A)/弦长(L)/: L 输入 L 弦长(L): 120 输入 120 圆弧命令的选项介绍如下： 三点：三点：指定圆弧的起点、终点以及圆弧上任意一点。
起点：起点：指定圆弧的起点 终点：终点：指定圆弧的终点 圆心：圆心：指定圆弧的圆心 方向：方向：指定和圆弧起点相切的方向 长度：长度：指定圆弧的弦长 角度：角度：指定圆弧包含的角度默认情况下，顺时针为负，逆时针为正 半径：半径：指定圆弧的半径 3.注意? 圆弧的角度与半径值均有正、负之分默认情况下中望 CAD2010 在逆时针方向上绘制 出较小的圆弧，如果输入负数半径值，则绘制出较大的圆弧 3.4 绘椭圆和椭圆弧 1.命令格式 命令行：Ellipse (EL) 菜 单：[绘图]→[椭圆(E)] 工具栏：[绘图]→[椭圆] 椭圆对象包括圆心、长轴和短轴椭圆是一种特殊的圆，它的中心到圆周上的距离是 变化的，而部分椭圆就是椭圆弧 2.操作步骤 图 3-6（a）是以椭圆中心点为椭圆圆心，分别指定椭圆的长、短轴；图 3-6（b）是以 椭圆轴的两个端点和另一轴半长来绘制椭圆： 中望 CAD2010 标准教程 - 44 - 图3-6（a） 图3-6（b） 以图 3-6（b）为例，绘制椭圆，按如下步骤操作： 命令:Ellipse 执行 Ellipse 命令 弧(A)/中心(C)/: 指定椭圆轴的第一端点 轴向第二端点: 指定椭圆轴的第二端点 旋转(R)/: 指定另一轴的半轴长度 1) 绘制椭圆弧，按如下步骤操作，如图 3-7： 图3-7 椭圆弧 命令: Ellipse 执行 Ellipse 命令 弧(A)/中心(C)/: A 输入 A，以椭圆弧方式绘制 中心(C)/: C 输入 C，以坐标原点为椭圆中心 椭圆的中心: 指定椭圆中心 轴的终点: 指定第 1 点 旋转(R)/: 指定第 2 点 参数(P)/: 指定第 3 点 参数(P)/包含(I)/: 指定第 4 点 椭圆命令的选项介绍如下： 中心中心(C)：：通过指定中心点来创建椭圆对象。
弧弧(A)：： 绘制椭圆弧 旋转旋转(R)：：用长短轴线之间的比例，来确定椭圆的短轴 参数参数(P)：：以矢量参数方程式来计算椭圆弧的端点角度 包含包含(I)：：指所创建的椭圆弧从起始角度开始的包含角度值 第 3 章 图形绘制 - 45 - 3.注意? 1）Ellipse 命令绘制的椭圆同圆一样，不能用 Explode、Pedit 等命令修改 2）通过系统变量 Pellipse 控制 Ellipse 命令创建的对象是真的椭圆还是以多段线 表示的椭圆当 Pellipse 设置为关闭（OFF）时，即缺省值，绘制的椭圆是真的椭圆；当 该变量设置为打开（ON）时，绘制的椭圆对象由多段线组成 3） “旋转（R） ”选项可输入的角度值取值范围是 0 至 89.4若输入 0 ，则绘制的 为圆输入值越大，椭圆的离心率就越大 3.5 绘制点 1.命令格式 命令行：Ddptype 菜 单：[绘图]→[点(O)] 工具栏：[绘图]→[点] 点不仅表示一个小的实体，而且通过点做为绘图的参考标记中望 CAD 2010 提供了 20 种类型的点样式，如图 3-8 所示： 图3-8 点的样式设置对话框 设置点样式的选项介绍如下： 相对于屏幕设置大小：相对于屏幕设置大小：以屏幕尺寸的百分比设置点的显示大小。
在进行缩放时，点的显示大小不随其他对象的变化而改变 按绝对单位设置大小：按绝对单位设置大小：以指定的实际单位值来显示点在进行缩放时，点的大小也将随其他对象的变化而变化 中望 CAD2010 标准教程 - 46 - 3. 操作步骤 为等边三角形的三个顶点创建点标记，按如下步骤操作，如图 3-9： 图3-9 点标记符号显示 命令: Point 执行 Point 命令 设置(S)/多次(M)/:M 。
