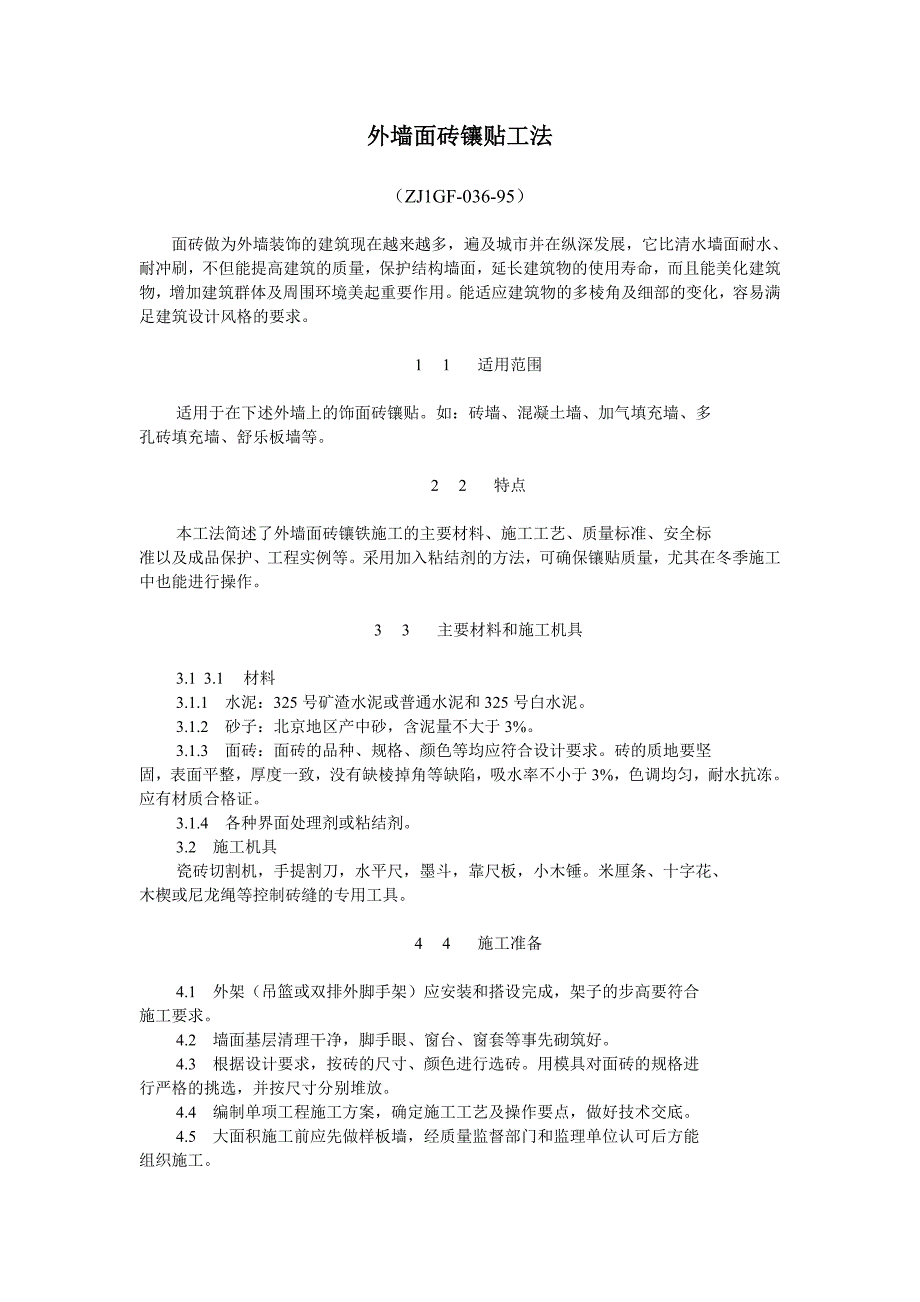

外墙面砖镶贴工法 （ZJ1GF-036-95） 面砖做为外墙装饰的建筑现在越来越多，遍及城市并在纵深发展，它比清水墙面耐水、耐冲刷，不但能提高建筑的质量，保护结构墙面，延长建筑物的使用寿命，而且能美化建筑物，增加建筑群体及周围环境美起重要作用能适应建筑物的多棱角及细部的变化，容易满足建筑设计风格的要求 1 1 适用范围 适用于在下述外墙上的饰面砖镶贴如：砖墙、混凝土墙、加气填充墙、多孔砖填充墙、舒乐板墙等 2 2 特点 本工法简述了外墙面砖镶铁施工的主要材料、施工工艺、质量标准、安全标准以及成品保护、工程实例等采用加入粘结剂的方法，可确保镶贴质量，尤其在冬季施工中也能进行操作 3 3 主要材料和施工机具 3.1 3.1 材料3.1.1 水泥：325号矿渣水泥或普通水泥和325号白水泥3.1.2 砂子：北京地区产中砂，含泥量不大于3%3.1.3 面砖：面砖的品种、规格、颜色等均应符合设计要求砖的质地要坚固，表面平整，厚度一致，没有缺棱掉角等缺陷，吸水率不小于3%，色调均匀，耐水抗冻应有材质合格证3.1.4 各种界面处理剂或粘结剂。
3.2 施工机具瓷砖切割机，手提割刀，水平尺，墨斗，靠尺板，小木锤米厘条、十字花、木楔或尼龙绳等控制砖缝的专用工具 4 4 施工准备 4.1 外架（吊篮或双排外脚手架）应安装和搭设完成，架子的步高要符合施工要求4.2 墙面基层清理干净，脚手眼、窗台、窗套等事先砌筑好4.3 根据设计要求，按砖的尺寸、颜色进行选砖用模具对面砖的规格进行严格的挑选，并按尺寸分别堆放4.4 编制单项工程施工方案，确定施工工艺及操作要点，做好技术交底4.5 大面积施工前应先做样板墙，经质量监督部门和监理单位认可后方能组织施工5 5 施工工艺 5.1 施工顺序：基层处理——〉做灰饼，冲筋——〉抹底层砂浆——〉抹中层砂浆——〉弹线分格——〉排砖——〉浸砖——〉镶贴面砖——〉勾缝 搽洗——〉清理验收5.2 基层处理5.2.1 基层为混凝土墙面首先应剔除凸出部分，凹进的部分用1：2的水泥砂浆补平对大钢模施工的墙面进行凿毛处理，并用钢丝刷子满刷一遍，再浇水湿润如果混凝土基层表面很光滑，亦可采用“毛化处理”（注）5.2.2 基层为砖墙面摸灰前将墙面清扫干净，浇水湿润。
其余同混凝土墙面5.2.3 基层为空心砌块和加气混凝土墙面抹灰前应将墙面清扫干净，浇水湿润，并应涂刷憎水剂作防水的界面处理加气混凝土墙面要喷洒YH-2防裂剂5.3 做灰饼、冲筋建筑物为高层时，应在四周大角和门窗边用经纬仪打垂线找直；多层的建筑物从顶层开始用特制的大线锤，绷钢丝吊垂直，然后根据面砖的规格尺寸分层设点，做灰饼横线则以楼层为水平基线交圈控制每层打底时则以灰饼作基准点进行冲筋，使底层灰做到横平竖直5.4 抹底层砂浆先刷一层掺水重10%的107胶的水泥素浆，然后分两遍抹1：3水泥砂浆，总厚度控制在15MM以内，要求做到基本平整若选用界面处理剂，可先刷一遍处理剂，趁处理剂未干时，立即抹上水泥砂浆底子灰，厚度约为10MM5.5 抹中层砂浆中层抹灰为精找平层，以解决基层抹灰找平层回缩产生的不平，厚度应小于5MM5.6 分格完成上道工序后，可按图纸要求及面砖的实际尺寸进行分格弹线1、在柱子的两个阳角和墙面的转角处用大于5KG的线锤吊垂线并用经纬仪校准，控制竖向线条2、墙面每隔1.5-2M间隔做出标志，控制表面平整和粘结层的厚度5.7 排砖5.7.1 根据面砖的规格、尺寸、横铺、竖铺，一般按设计或业主的要求，在已有足够强度的基层上进行排砖弹线。
5.7.2 排砖的原则根据面砖的规格及铺贴方式不同，在现场根据实际情况而定矩形面砖分长边水平或短边水平粘合二种排砖方式也有多种比如：每砖缝隙均匀或横宽缝竖细缝等一面墙排砖应考虑间墙、阴角及阳角交接处均应为整砖，门口、窗台和门窗眉处最好排成整砖，但由于尺寸位置原因，可排成半块以上的尺寸，否则要移动门窗口位置5.7.3 灰缝根据建筑物的门窗位置及特殊部位统一考虑，一般控制在5-10MM5.7.4 确定好面砖的尺寸及灰缝宽度后，即用粉线在墙面上弹出每块砖的横竖线，铺帖时对号入座铺帖5.8 浸砖若用水泥砂浆镶贴，在镶贴的前一天，要把面砖檫抹干净，在清水中浸泡2-3H，晾干或搽净后，达到外干内湿，方可使用界面处理剂镶贴者是否浸砖，由界面剂性能决定5.9 镶贴面砖在最后一层砖下皮的位置线稳好靠尺后，即可镶贴面砖5.9.1 聚合物水泥砂浆粘贴法用1：2：3的加入15%-20%的TY粘结剂的聚合物水泥砂浆抹在面砖背面，作为粘结层，厚度6-10MM5.9.2 AH-05建筑胶粘剂粘贴法胶、水和水泥的配比亦为1：2：3同时抹在墙上和砖的背面，粘结层总厚度2-3MM这种施工方法对中层灰的平整度有很高的要求。
5.9.3 界面剂粘贴法中层砂浆和粘结层的界面以及粘结层砂浆和面砖的界面，都要涂刷处理剂粘结层砂浆为1：3水泥砂浆，厚度10-15MM5.9.4 环氧水泥粘贴法抹灰层分层涂抹并完全干燥后，将用环氧树脂：乙二胺：水泥为100：6-8：100-150的比例配制的环氧水泥抹在面砖背面，即可将面砖贴上由于环氧水泥有较好的抗潮密封性能，对基体为空心砌块和加气块的墙面较为适合5.9.5 YJ-302胶粘剂法加水泥用量10%的甲组分：乙组分=1：2的TJ-302胶配制剂加入调好的水泥浆内用配合比为YJ-302甲组分：乙组分=1：3：2的混合物刷于砖的背面，边刷边贴5.10 冬期面砖铺贴5.10.1 基层抹灰在水泥砂浆中掺入水泥重量5%的LM外加剂与砂浆混合后，成为抗冻抹灰砂浆，它可在-5℃以上操作，-15℃以上环境中养护，能提高砂浆的早期强度，防止砂浆受冻，并能防止盐析和返潮抹灰前基层表面清扫干净，为增加抹灰与基层的附着力，墙面也需湿润用掺有水重10%的混合水喷湿墙面，然后用上述配制的砂浆，以常温操作方法，按基层抹灰的要求操作5.10.2 水泥采用普通硅酸盐水泥，可将LM按比例先放于拌合水中，充分搅拌后再放其它材料。
5.10.3 抹灰环境温度在-5℃以上，上墙温度不低于+5℃，用热水搅拌砂浆，水温不超过60℃，砂浆不超过30℃5.10.4 面砖铺贴用冬施“百乐粉”用冷水直接调至可粘贴稠度，用常温操作方法进行铺贴，它可在-10℃以上环境下操作，勾缝也可以用此材料5.11 砖缝宽度的控制面砖之间的接缝宽度可用米厘条、双木楔、十字花来控制5.11.1 米厘条主要用于水泥砂浆粘贴法米厘条放在已镶贴好的面砖上口，由贴砖用的砂浆临时粘贴5.11.2 双木楔主要用于界面剂粘贴法，一块面砖用两个小木楔支持由于界面剂粘贴强度高，而小木楔与粘结层的接触面比米厘条小得多，容易取出5.11.3 塑料十字花或T型花主要用于胶粘贴法，在最底下一层用T型花控制，中部用十字花控制根据设计要求的缝宽制作定型的十字花和T型花，操作简便5.12 面砖的勾缝与搽净勾缝用1：1水泥砂浆，先勾水平缝，后勾竖缝，宽缝一般在8MM以上，缝深宜凹进砖面2-3MM竖缝宽度小于3MM时，可用白水泥掺矿物颜料进行搽缝处理若勾缝的材料已经硬化，可清除残余砂浆，用布或棉丝蘸10%的稀盐酸擦洗表面，并随即用清水由上往下冲洗干净6 6 验评标准6.1 基本项目6.1.1 表面平整、洁净、颜色一致，无变色、起碱、污痕和显著的光泽受损处。
要逐块敲击检查，不得有空鼓现象6.1.2 接缝填嵌密实、平直，宽窄一致，颜色一致，阴阳角处压向正确，非整砖的使用部位适宜6.1.3 用整砖套割吻合边缘整齐；墙裙、贴脸等部位凸出墙面的厚度一致6.1.4 流水坡正确，滴水线顺直6.2 允许偏差项目及偏差值见表6.2 室外面砖允许偏差 表6.2项目允许偏差检验方法立面垂直3（MM）用2M托线板检查表面平整2（MM）用2M靠尺和楔形塞尺检查阳角方正2（MM）用方尺和楔形塞尺检查接缝平直3（MM）拉5M线检查，不足5M拉通线和尺量检查墙裙上口平直2（MM）拉5M线检查，不足5M拉通线和尺量检查接缝高低1（MM）用直尺和楔形塞尺检查 7 7 质量要求及控制7.1 质量标准：排砖正确，颜色一致，粘结牢固，转角方正，勾缝平直均匀一致，无空鼓7.2 质量控制7.2.1 底子灰与基层的附着是使底子灰不空鼓的关键，因此基层必须干净如在混凝土上抹底子灰较光时，可先对混凝土表面用1：1水泥砂浆加5%107胶拉毛，待干燥后抹底子灰砖墙上抹底子灰之前要求表面湿润，不致砂浆很快失水导致基层粘贴强度降低而发生空鼓。
7.2.2 底灰强度要够，粘贴的面砖不因底层强度低而发生脱落，因此底灰不小于1：3水泥砂浆，在抹灰后加强养护7.2.3 勾缝严密，1：1水泥细砂要用一种水泥，保持缝子颜色一致特别是横竖缝交接处，要严格控制，棱角清晰，严密，没有砂眼出现7.2.4 粘贴面砖时要一次成活，摆正挤齐不宜多动7.2.5 施工前的面砖排版是关键，必要时放出大样，符合图纸要求时再施工7.2.6 每步架一检查，发现问题及时改正7.2.7 保护成品，拆除架子时要细致安排，不得碰撞墙面 8 8 安全措施 8.1 8.1 每道工序要做好安全交底，操作地点必须达到安全要求方能进行操作8.2 8.2 脚手架按要求搭设，充分利用“三宝”，井架安装要做到“五有”8.3 8.3 手持电动工具要戴绝缘手套，并设有漏电保护装置8.4 8.4 高空作业人员操作时必须精神集中，手用工具放入工具袋，避免物品掉下凡患有高血压、心脏病、贫血等不适合高空作业人员不得进行高空作业8.5 8.5 六级以上大风天停止作业8.6 8.6 冬施操作工人要配备必要的劳保用品 9 9 劳动组织 9.1 9.1 选料：一人集中选料供应。
9.2 9.2 每操作小组：在操作面技工二人，供砖一人，供灰一人，后台上料二人 10 10 经济效益 10.1 施工速度快、返工少，质量易于保证10.2 从管理上严格领料手续，避免损失和丢失10.3 贴面砖采用水泥加粘结胶节约了砂子，减少了灰缝厚度，用水泥砂浆粘贴灰缝要在5-8MM以上，灰缝在底灰平的情况下控制在3-5MM，而且质量容易保证 11 11 工程实例 11.1 11.1 1992年5月1日开业的北京西单商场北场建筑中，外墙贴面砖，利用此工法施工，一次成活成优，既保证了工程质量又加快了工程进度11.2 11.2 1993年12月在北京上地开发区内的一栋华科综合楼外墙贴面砖正值冬施，采用了“冬施百乐粉”贴面砖由于管理得当，操作细致，变冬闲为冬忙，将3200平方米的外墙面砖在冬施期间贴完经过施工中的检查和来年春季多次检查均。
