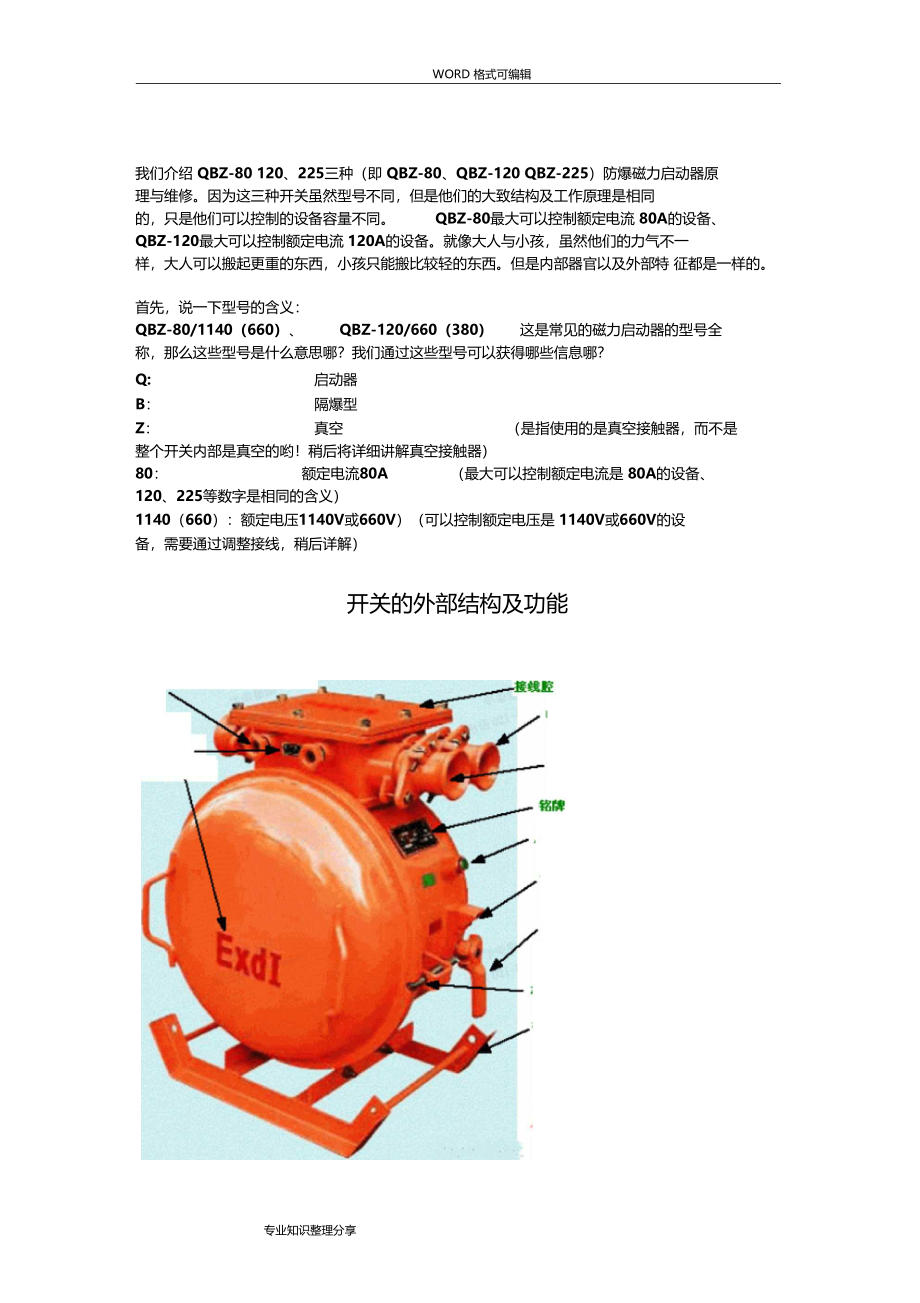

WORD 格式可编辑我们介绍 QBZ-80 120、225三种（即 QBZ-80、QBZ-120 QBZ-225）防爆磁力启动器原 理与维修因为这三种开关虽然型号不同，但是他们的大致结构及工作原理是相同的，只是他们可以控制的设备容量不同 QBZ-80最大可以控制额定电流 80A的设备、QBZ-120最大可以控制额定电流 120A的设备就像大人与小孩，虽然他们的力气不一 样，大人可以搬起更重的东西，小孩只能搬比较轻的东西但是内部器官以及外部特 征都是一样的首先，说一下型号的含义：QBZ-80/1140（660） 、 QBZ-120/660（380） 这是常见的磁力启动器的型号全称，那么这些型号是什么意思哪？我们通过这些型号可以获得哪些信息哪？Q: 启动器B： 隔爆型Z： 真空 （是指使用的是真空接触器，而不是整个开关内部是真空的哟！稍后将详细讲解真空接触器）80： 额定电流80A （最大可以控制额定电流是 80A的设备、120、225等数字是相同的含义）1140（660）：额定电压1140V或660V）（可以控制额定电压是 1140V或660V的设 备，需要通过调整接线，稍后详解）开关的外部结构及功能停止搔钮福直换向并关手把电洒进薙嗓1% 口启动按锻延程規制蜒则矶口量義蝮剧叽口煤安标志防煤标吉上面这张图片，就是常见的 80开关，不同厂家生产的开关，可能在外形及内 部结构上，稍稍有一点点差别。
但是万变不离其宗，你学完了这个教程，它再变，你 也知道怎么回事按照图上指示的各部件的名称，我们一一讲解1、 接线腔：打开这个盖子，你就会看到里面有 6个大接线柱和几个小接线柱，六个大 接线柱有三个是进电源的，另外三个是接负载的 几个小接线柱是接远程控制线的 2、 电源进线喇叭口： 电源电缆线通过这个喇叭口，进入接线腔内，接在电源接线柱上在电源喇嘛口的对面还有一个喇叭口（就是上图中没有标注的那个大喇叭口）， 他是方便两台开关，进行电源并联时使用的 如果还有一台开关需要电源，就可以从这台开关的电源接线柱上引出去3、 负载线喇叭口：通过这个喇叭口，将开关腔内的负载接线柱与电机接线柱4、 远程控制线喇叭口： 接远程控制按钮 或两台开关联机时通过此喇叭口与开关内的小 接线柱连接 喇叭口结构：喇叭口内有密封胶圈、金属挡环和挡板当接电缆线时，去掉金属挡 板，将电缆从外喇叭口、金属挡环、密封橡胶圈中间的孔里穿过去，然后将外喇叭口 通过螺栓与开关外壳连接（如上图中喇叭口的状态）在外喇叭口上，还有一个压 板，将电缆压紧，防止电缆受外力松动密圭寸胶圈图专业知识整理分享金屋骂环5、 机械闭锁装置： 本装置的作用是防止带电打开防爆开关的盖子。
那根带丝的长螺栓，只 有两个位置，一是向外旋出，插进开关外壳的豁口内，这时开关的盖子不能旋转，打不开隔离开关可以旋转，送电当要打开开关盖的时候，就必须将隔离开手把旋转到停的 位置，使手把上的豁口对准机械闭锁装置螺栓，将螺栓旋入手把上的豁口内 这样才能打开 盖 子 从 而 做 到 开 盖 必 须 停 电6、 煤安标志：凡是煤矿井下使用的电器设备，都需要有此标志 扩展阅读：煤矿安全标志 申 请 细 则）7、 橇型底座：橇型底座可以方便防爆开关在井下搬运短距离移动，方便拖动，就像雪橇一 样 8、隔离开关手把： 隔离开关手把通过转轴，连接到开关内部的隔离开关机构上，对隔离开 关进行操作隔离开关是本开关的总电源，断开隔离开关之后，除了电源接线柱至隔离开 关电源侧有电外，其余元件的电源都被断开隔离开关的作用：是在电气设备检修时，提供一个电气间隔，并且是一个明显可见的断开点， 用以 保 障 维护人 员的人 身 安全 扩展阅读: 什么是隔离开关5有什么作用 ！10、停止按钮：按一下，就可以停掉开关9、启动按钮：送上隔离开关，按启动按钮就可以启动开关上一贴，我们介绍了 QBZ-80 120、225防爆磁力启动器的外部结构及功能，各位对 QBZ系列的开关也有了一定的认识，那么，这一贴。
我们介绍这种开关的安装与使用 只有知道了如何使用它，才能谈如何维修QBZ-80 120、225防爆磁力启动器安装与使用上面这张图，是 QBZ开关的接线室内接线装置的布置图 XI、X2、X3是电源接线柱D1、D2、D3是负荷接线柱中间的小的 1-9和di是控制线接线柱使用时，我们将电源电缆通过喇叭口引入接线室内，然后将 3根芯线接到电源接线柱上煤矿电缆一般都是 3+1的四芯电缆线即三根电源导线和一个接地导线接地导线接在接线室中的接地接线柱上（在上图中没有画出接地接线柱）D1 、D2、D3接线柱使用电缆与被控制设备的电机接线柱连接后主电路我们就接完了控制电路的连接就是图中1、2、& 13、9、di接线柱的连接如果是本 地控制（就是使用开关本身的启动和控制按钮控制），将 2号和9号接线柱相连后， 再与接线室内的接地接线柱连接就可以了连接好电源线和负载线之后，首先从上一级开关的馈电开关给 QBZ开关送上电，然后将QBZ开关的隔离开关打到“正传”或“反转”的位置，（如下图）在按 下启动按钮，被控制的设备就可工作了停止的时候，停止的时候，只需要按下停止 按钮，本控制的设备就可以停止工作在设备长时间不使用，或进行设备检修时，要 将隔离开关旋转到“分闸”位置。
注意：隔离开关在从合闸位置旋转到“分闸”的过 程中，要按住停止按钮，否则你是扳不动隔离开关的这是开关“五防”功能里的其 中一种，作用是防止带负荷分离隔离开关所以，当你扳隔离开关扳不动的时候，一 定要看看是不是忘了按停止按钮，或者是没有按到位QBZ 防爆开关的隔离开关除了具有断开电源的作用外，还具有换向的作用，就是拥有“正转”和“反转”两个位置如果设备的电机原来是正转的，你只需要将 隔离开关打到“反转”的位置就可以改变电动机的旋转方向原理将在以后介绍以上是防爆开关大致的使用过程但是在使用之前千万别忘了检查开关是否完好，以及电缆的接线是否负荷要求，下面说一下关于防爆开关完好的标准防爆开关完好标准1 、隔爆外壳隔爆外冗应清洁，元整无损，并有清晰的防爆标志，有下列情况之者即为失爆1)外壳有裂纹，开焊，严重变形的为失爆注严重变形指变形长度超过50mm 同时 深 度 凸凹 深度 超 过5mm者 )(2)防爆壳内外有锈皮脱落(锈皮厚度达到0.2mm)为失爆⑶隔爆室的观察窗口的透明板松动，破裂或使用普通玻璃的为失爆4) 隔爆设备隔爆腔之间严禁直接贯通，去掉防爆设备接线盒内隔爆 绝缘座为失爆5)开关铭牌、煤安标志、防爆标志及各个按钮说明应齐全，否则为不完好。
2、 用螺丝固定的隔爆面，有下列情况之一者为失爆：(1)缺 螺 丝 或 弹 簧 垫 圈 者；(2)弹 簧 垫 圈 未 压 平 或 螺 丝 松 动 ;⑶螺丝或螺孔滑扣者，但换同径长螺丝加螺母紧固者除外4 )弹簧垫的规格须与螺丝相适应，偶而出现个别弹簧垫断裂或失去弹性时，检查该处防爆间隙，若不超限，更换合格弹簧垫圈后不为失爆，也不影响完好5)螺丝头大小一致，弹垫厚薄均匀，螺丝伸出防爆面1— 3扣6)螺丝松开之后，弹垫上下错口，无间隙；螺丝压紧之后，弹垫错口对严，无间 隙 否 则 应 更 换 弹 垫3 、 防 爆 结 合 面4、 闭锁装置不全，变形损5、 密封圈内径与电缆外径差应小于 1mm 爆密封圈必须完好6、 密封圈的宽度不小于电缆7、 密封圈的厚度不小于电缆外径的 0.3倍,8、 电缆应压接紧固，电缆不得压偏间 隙 不 大 于 0.5mm ；坏起不到闭锁作用的为失爆 电缆与密封圈之间不得包扎其他物体否则为失 无损、不得割开使用 外径的 0.7 倍，且不小于 10mm70平方毫米电缆除外)，但必须大于 4mm，不得超过电缆直径的10%9、 不用的接线嘴要分别用密封圈和档板、金属圈依次装入压紧，否则为失爆。
10、 档板、金属圈外径与进线装置内径之差应不大于 2毫米，挡板和金属圈直径大于 110毫米时，厚度不小于3毫米，直径小于110毫米时，厚度不小于2毫米11、 接地螺丝、弹垫、平垫、接地线完整齐全使用多股铜线时截面积不小于 25平方毫米，无断丝现象，接地标志明显，使用镀锌扁铁和镀锌铁线时，截面积不小于 50平方毫米， 且 无 锈 蚀a 、接局部接地极的接地母线使用镀锌扁铁，其截面积应不小于 100平方毫米，厚度不小 于 4 毫 米b 、局部接地极使用直径不小于 35毫米，长度不小于 1.5米的镀锌钢管，管上应至少钻20个直径不小于5毫米的透眼，且垂直埋入潮湿的地板或水沟内12、 线嘴压紧要有余量，余量不小于1毫米，否则为失爆线嘴应平行压紧13、 喇叭嘴外部缺损，且不影响防爆性能者为不完好14、隔爆面不 得锈蚀否 贝y属 于失 爆15、 隔爆面上不允许有油漆和杂物，否贝y为失爆16、 隔爆面应涂以适量的凡士林等合格的防锈油（如医用凡士林油）或磷化（磷化后也可 涂凡士林油），如无防锈油或磷化面脱落均为失爆17、 接线应整齐（不扭弯）紧固、导电良好、无毛刺卡爪或平垫圈弹簧垫双帽齐全（使用线鼻子可不用平垫圈）。
接线后，卡爪或平垫圈不压绝缘胶皮，芯线裸露距卡爪或平垫 圈 不 大 于 1 毫 米18、 接线室接线长度应适宜，以松开线嘴卡兰拉动电缆后，三相火线拉紧或松脱时地线不掉为宜 19、 接线室（腔）应保持干净，无杂物和水珠20、电缆深入器壁为 5---15毫米，小于5毫米为失爆，大于15毫米为不完好21、螺旋式喇叭嘴最少齿合扣数不得低于6扣，拧紧程度一般用单手用力拧不动为合格，否则为失爆 22、 螺 旋 式 喇叭 嘴外 部 最 少留 1 扣 23、螺旋式接线嘴如上金属圈时应装在档板外面，否则也属失爆激动人心的时刻终于到来了，我想，很多的朋友可能更想了解矿用开关的内部结构及 原理，但是我们的教程要一点的一点的讲今天终于讲到这里了，让各位久等了要想学习开关的原理，当然要学会看开关的原理图所以一些基本的看图知 识还是要有的，不知道你会不会我们还是讲讲吧一篇教程，不可能适合所有的 人，我们尽量以入门者为讲解对象如果你高手，请略过此贴如何看原理图其实，电路图就是人们为了研究和工程的需要，用国家标准化的符号来代替实际元件 而绘制的一种表示各元器件组成的图形我们常用的电路图有原理图：他是为了分析电器设备的工作原理而绘制的一种图形，原理图中元 件的位置，不一定按照元件的实际位置画，外形也不一定与实际元件相似，他的绘 制，一切从方便分析工作原理出发。
通过电路图可以详细的知道他的工作原理接线图：他是表示各元件之间电器线路连接的图形每个元件各个接线端子 与其它元件所连接的导线，都在接线图中表示出来，方便安装与维修下面我们具体讲一下原理图：如下。
