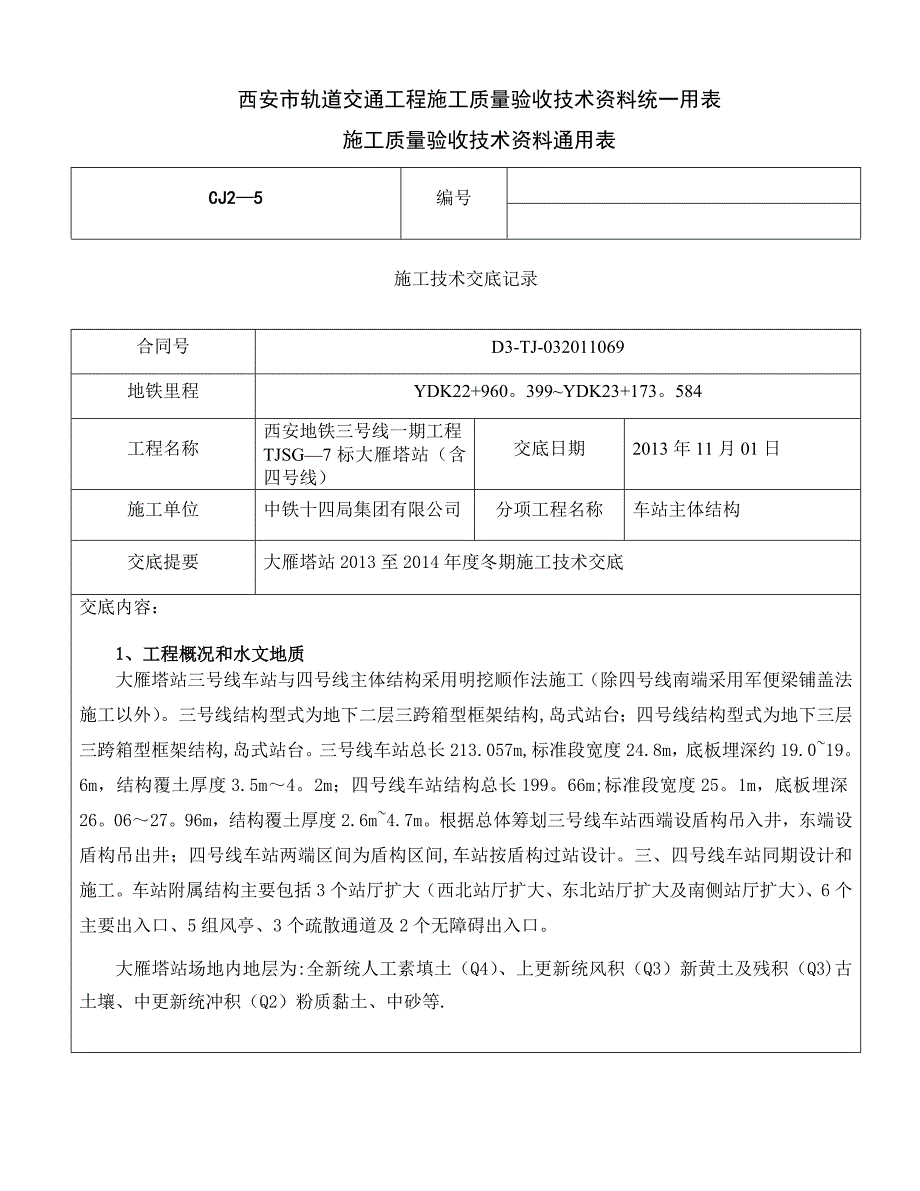

西安市轨道交通工程施工质量验收技术资料统一用表施工质量验收技术资料通用表CJ2—5编号施工技术交底记录合同号D3-TJ-032011069地铁里程YDK22+960399~YDK23+173584工程名称西安地铁三号线一期工程TJSG—7标大雁塔站（含四号线）交底日期2013年11月01日施工单位中铁十四局集团有限公司分项工程名称车站主体结构交底提要大雁塔站2013至2014年度冬期施工技术交底交底内容：1、工程概况和水文地质大雁塔站三号线车站与四号线主体结构采用明挖顺作法施工（除四号线南端采用军便梁铺盖法施工以外）三号线结构型式为地下二层三跨箱型框架结构,岛式站台；四号线结构型式为地下三层三跨箱型框架结构,岛式站台三号线车站总长213.057m,标准段宽度24.8m，底板埋深约19.0~196m，结构覆土厚度3.5m～42m；四号线车站结构总长19966m;标准段宽度251m，底板埋深2606～2796m，结构覆土厚度2.6m~4.7m根据总体筹划三号线车站西端设盾构吊入井，东端设盾构吊出井；四号线车站两端区间为盾构区间,车站按盾构过站设计三、四号线车站同期设计和施工车站附属结构主要包括3个站厅扩大（西北站厅扩大、东北站厅扩大及南侧站厅扩大）、6个主要出入口、5组风亭、3个疏散通道及2个无障碍出入口。
大雁塔站场地内地层为:全新统人工素填土（Q4）、上更新统风积（Q3）新黄土及残积（Q3)古土壤、中更新统冲积（Q2）粉质黏土、中砂等.2、冬期施工期限室外日平均气温连续5天稳定低于5℃即进入冬期施工;当室外日平均气温连续5天稳定高于5℃时解除冬期施工时控：根据西安地区气候特点，本工程冬期施工时间除执行国家规范的具体规定外,原则上应为每年11月10日～来年3月10日，且注意上述时间范围外的气温突降3、冬期施工具体计划本年度冬期施工计划表（2013年11月10日～2014年3月10日)序号施工部位施工项目计划施工时间备注1三号线车站东段基坑第四至五段主体基坑土方开挖201316~201331含地下通道破除2三号线车站东段主体结构第一段负二层侧墙至第五段负一层侧墙钢筋混凝土施工201311.10～2014103三号线车站西段基坑第二至四段主体基坑土方开挖2013.1110～2014.01054三号线车站东段主体结构第一段底板至第四段负一层侧墙钢筋混凝土施工201310～201403.105四号线围护结构施工冠梁、挡土墙、混凝土支撑施工2013.1110~201312.15含地下通道破除6四号线车站基坑 第一至二段主体基坑土方开挖2013.12。
06～2014.03107四号线车站主体结构第一段底板、负二层侧墙及南端墙钢筋混凝土施工201426~2014.03.104、冬期施工的准备工作冬期的施工组织安排要进行充分的优化组合，对于施工中可能发生的问题或灾害要有充分的对策，冬期针对工程特点和工期要求,加强对民工、职工的教育管理，充分收集及掌握西安地区的气象及水文资料，并与气象部门联系，及时获得有关的天气预报资料.准备充足的应急物资让预案组织工作在冬期施工中得到实施,不至于对工程造成较大的损失冬期施工要采取相应措施,制定出有针对性的技术措施,确定合理的工程施工方案，建立与落实冬期施工质量保证体系，将技术管理人员配备到位，严格执行质量技术标准,确保各个环节在施工质量上都能得到保证冬期的重点放在车站主体和混凝土的浇注，对基坑施工中易出现的土方塌陷,孔桩灌注等要采取有效措施冬期施工所需要的各种物资、材料应有一定的库存量，尤其是一些外加剂、水泥等库房要做好保管与防潮工作,确保冬期的物资供应同时严格按应急预案的内容储备一些必要的冬期抢险物资，例如草帘、彩条布、铁锹等,一旦哪里有危险，立即组织抢险.另外,还要与市消防支队、物资供应商、就近医院等单位取得联系与沟通，确保协调与帮助，将冬期带给工程施工的危害及损失降至最低.生活用水及消防排水管线的保温措施：5 （1)因地制宜选取可用的防冻包裹保温材料有:草绳、塑料布、塑料薄膜；辅助材料：麻绳、铁丝等。
2）重点防护部位:水龙头、户外立管、水表井等及井内附属设施和裸露管道.（3）水龙头防冻：对室外裸露的立管及水龙头，可采用防冻包裹材料严密包裹保温，并在最外层包裹塑料薄膜以防雨雪淋湿室内有水龙头的浴室、卫生间、厨房等晚上要关紧房屋门窗，保证室内的温度保持在零摄氏度以上，同时，也可用防冻包裹材料包裹.对确已冻住的水管,应急解冻时,要先用毛巾等物包裹水龙头,然后沿水龙头向水管处浇洒温热水使之解冻，切不可以用火直接烘烤或用开水急烫，以免造成管道或者水表开裂.（4）水表井等及附属设施防冻：水表井、阀门井、检查井、消防井等应做到井内设施不漏水，漏水的及时报修更换，确保井内干燥.水表、阀门等井内设施可用包裹材料包裹保温，并在井盖上盖上草帘或塑料薄膜等,防止雨、雪水进入井内5)管道防冻：对户外埋深较浅的管道，应取土覆盖，加大埋深保温；对裸露在地表的管道要用包裹材料包裹管道，并在包裹材料外包裹塑料薄膜以防雨雪淋湿.）消防水线系统的消防栓，消防水线阀门井等,要关闭阀门井内的阀门，放净水栓内存水，保证水栓随时都可投用5、冬期施工措施(1）钎探施工基土在冬期施工时，为防止基土受冻基底预留20cm土待基槽验收完毕后由人工清理，其上满铺一层阻燃草纤被保温。
基土钎探时，每打几个孔后及时覆盖保温材料，不得大面积掀盖，以免基土受冻人工清理预留土层与垫层混凝土浇筑分区流水作业，不得将基土长时间暴露,预留土清理后混凝土浇筑前同样覆盖一层阻燃草纤被. (2）钢筋工程冬期钢筋加工主要包括主体结构钢筋加工和围护结构钢筋加工采取措施：搭设钢筋棚进行钢筋的加工及焊接工艺钢筋加工要按规范操作,在运输、加工过程中要轻拿轻放，以免造成刻痕,撞击凹陷钢筋接头及浇筑混凝土前将钢筋上的冰雪冻块清理干净，已浇筑完混凝土面的预留钢筋上的混凝土及时清理干净钢筋负温焊接，尽量安排在室内进行如必须在室外焊接时，周围环境温度低于—20℃时不得施焊，雪天或施工现场风速超过54m/s（3级风)时，采取挡风措施焊接后冷却的接头严禁接触冰雪.焊条必须存放在干燥通风处，使用前必须烘干 （3）模板工程模板保温措施:反梁、墙、柱模板采用挂阻燃草纤被保温，顶板随混凝土浇筑随铺一层塑料薄膜，上加阻燃草纤被保温.混凝土达到设计强度30％后方可拆除保温，混凝土内部温度与表面温度、表面温度与外部温度养护之差在15℃以内为安全如温差超过15℃时，加强保温措施,即加强塑料薄膜和阻燃草纤被的覆盖厚度进行保温.柱、墙模板在混凝土温度降至5℃，强度达到设计强度时即可拆除，梁板模板待混凝土强度达100%方可拆除模板及支撑，模板拆除后混凝土表面加临时保温覆盖。
4）混凝土工程①冬施期间结构部分全部采用商品混凝土,为保证冬施工程质量，提前与混凝土供应商进行沟通,保证混凝土质量，同时要做好混凝土罐车及泵管的保温工作②要求混凝土出搅拌机的温度不低于10℃，入模温度不低于5℃.混凝土在浇筑前，应清除模板和钢筋上的冰雪和污垢，尽量加快混凝土的浇筑速度，防止热量散失过多 冬期不得在强冻胀地基土上浇筑混凝土；当在弱冻胀性地基土上浇筑混凝土时,地基土在混凝土浇筑前应进行保温混凝土要充分搅拌后再卸车，每盘搅拌时间不少于180s,不要任意加水若发生离析时在浇筑前应进行二次搅拌③大体积混凝土冬期施工,混凝土振捣应用机械振捣，振捣时间应比常温时有所增加. 浇筑竖向结构混凝土前先检查墙、柱模板的保温是否包裹严密，以防混凝土局部受冻,竖向混凝土施工时除采用直接在模板外挂阻燃草纤被保温外，利用内脚手架加挂阻燃草纤被挡风,防止冷风贯击施工混凝土接触面.墙体混凝土的浇筑要连续施工,间隔时间不超过2h,不留或少留施工缝平面混凝土浇筑前，将整个施工流水段内封闭,在流水段外露边缘由上层板悬挂阻燃草纤被挡风，必要时从封闭室内采取暖风机或其他措施加温，保证板底不受冻.梁板同时浇筑，浇筑方法采用从一端开始向另一端采用“赶浆法”浇筑。
为防止大体积混凝土表面出现塑性裂缝，浇筑完成后分三次抹压成型，最后一遍用铁抹子搓平表面，全部过程保证在混凝土终凝前完成混凝土振捣密实后抹平，在混凝土表面温度降至5℃之前覆盖一层塑料薄膜，一层阻燃草纤被保温，保温72h.④混凝土冬期施工的人工养护方法混凝土养护:墙、柱拆模后立即用塑料布覆盖，外挂阻燃草纤被保温，顶板混凝土浇筑初凝后铺一层塑料薄膜,上加一层阻燃草纤被保温车站标准段主体混凝土人工养护方法为：在施工流水段上层板加盖一层阻燃草纤被，流水段之间外露边缘由上层板悬挂阻燃草纤被挡风，将整个施工区域形成封闭空间，保证混凝土养护温度根据现场实际情况,需要加热保持环境温度时的主要热源为暖风机盾构井混凝土人工养护方法为:因三个盾构井楼板均为后浇施工，从下往上施工每段侧墙及梁时，在侧墙模板脚手架上满铺模板，并加盖一层阻燃草纤被，保证下方施工段混凝土养护的环境温度，且不影响上方施工段正常施工操作要点：用本方法养护混凝土时，要求封闭施工段内的温度不得低于5℃，并应保持混凝土表面湿润.⑤混凝土冬期施工中外加剂的应用混凝土冬期掺外加剂法施工时，混凝土的搅拌、浇筑及外加剂的配制必须设专人负责，严格执行规定的掺量。
搅拌时间应与常温条件下适当延长，按外加剂的种类及要求严格控制混凝土的出机温度，混凝土的搅拌、运输、浇筑、振捣、覆盖保温应连续作业，减少施工过程中热量的损失⑥混凝土冬期施工的质量检查 A、混凝土测温孔布置及温度测量全部测温孔均编号(编号根据图纸梁柱编号进行编号),测温孔主要设置在有代表性的结构部位和温度变化大易冷却的部位.每根柱的柱头、柱脚各设1测孔,且位于迎风面，与柱子成90度角，孔深为1/3柱截面边长尺寸梁每垮设两个测温孔，孔深为1/3梁高，垂直留置.侧墙测温孔深为10㎝，垂直留置，每8m设一点楼板以表面温度代替混凝土温度，每两轴线间布设1点，孔深1/2板厚.测温每孔时间不少于3min测温工具：测温计30支，以及其他用于夜间测温时所用照明用具(如手电筒或手把灯）.为了保证冬期施工混凝土的质量，必须对施工全过程的温度进行测量监控测温孔布设示意图如下:图6-1 测温孔布设示意图在测温时，按照测温孔编号顺序进行,测温计插入测温孔后,堵塞住测温孔,留置在孔内3~5分钟后进行读数；混凝土出罐、浇注、入模温度每一工班应不少于4次;掺用防冻剂的混凝土，在强度未达到40Mpa以前，每2小时测一次，以后每6小时测一次；冬期施工有室外大气温度记录表. B、混凝土试件留置：冬期施工时混凝土试块的留置除应满足常温情况下的留置规定外，尚应增设不少于两组与结构同条件养护的试块，对于掺有防冻剂的混凝土，一组用于检验受冻前的混凝土强度,另一组用于检验同条件养护28d，再标准养护28d的混凝土强度；对于未掺防冻剂的混凝土，一组用于检验受冻前的混凝土强度，另一组用于检验转入常温养护28天的混凝土强度。
5)土方工程①填方前应清除基底上的冰雪和保温材料，填方边坡表层1m以内,不得采用含有冻土块的土填筑②回填用土应过50mm筛孔,做到随筛、随拉、随夯、随盖, 当气温低于-10℃时，不宜回填作业③对基槽及地面工程内的回填土，不得采用冻土块或受冻的土做回填土料,对其他沟槽部位的回填土，冻土块含量不得超过回填总体积的15％,且冻土块的粒径应小于15c。
